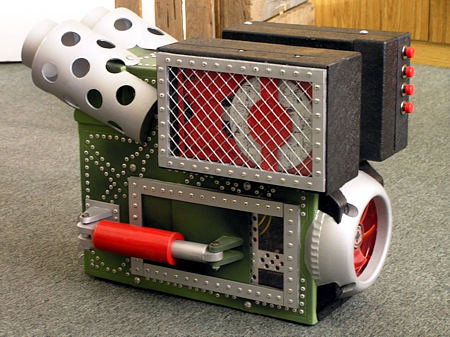

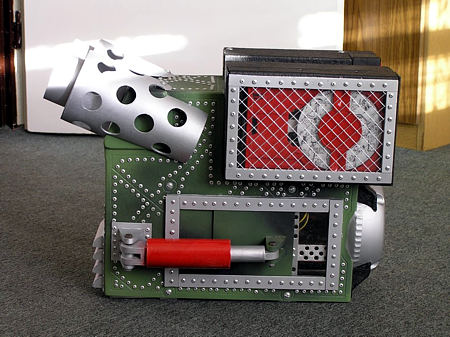

Obudowa powstała całkowicie od podstaw w ciągu około miesiąca. Przez ten czas pochłonęła ona około 200 godzin z mojego życia (wcale nie uważam ich za stracone :) Nie zamierzam opisywać tutaj całego przebiegu prac. Ograniczę się tylko do kilku uwag oraz spostrzeżeń. Ciekawych dalszych informacji zapraszam do dyskusji oraz workloga pod tymi adresami: www.realitynet.pl/forum_viewtopic.php?13.17238, forum.tweak.pl/Mech-T7-56k-Warning-t156416.html.

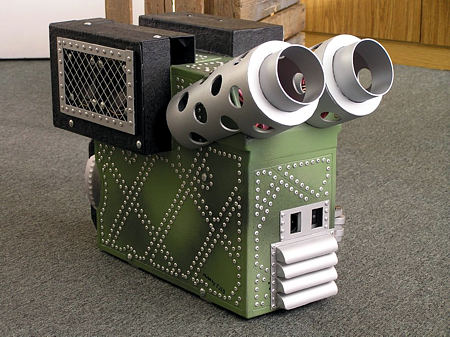

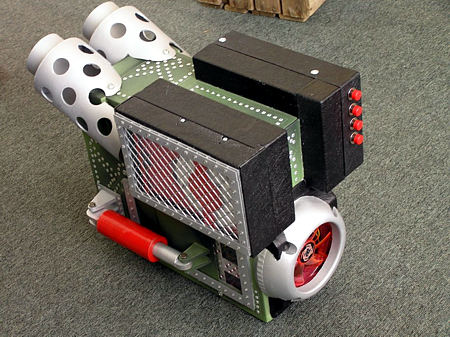

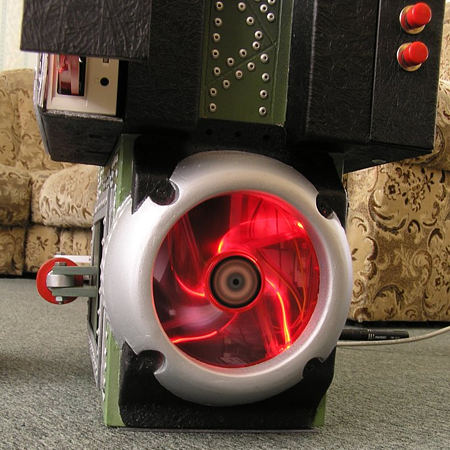

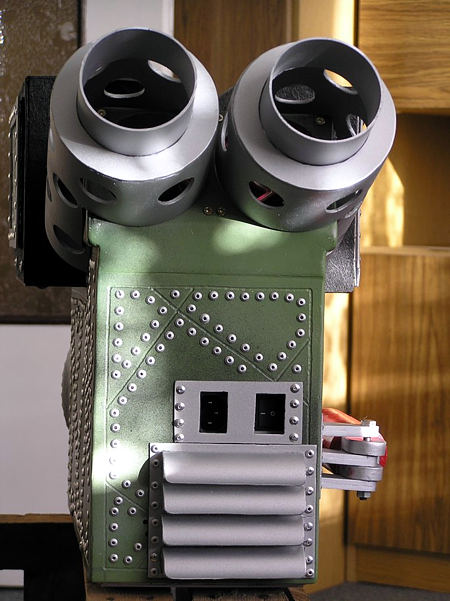

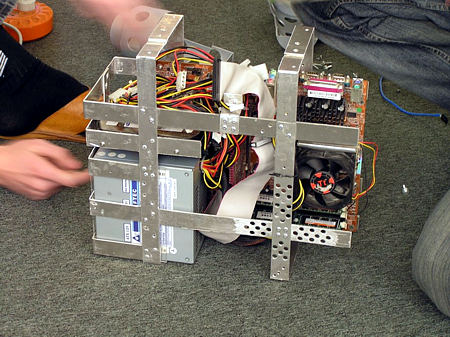

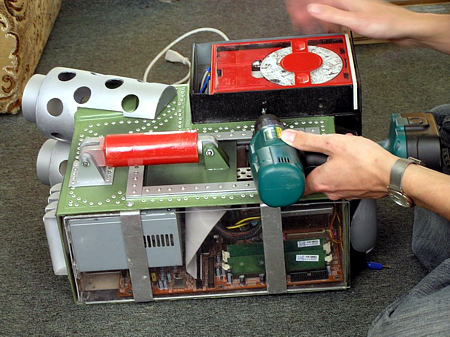

Do budowy zużyłem ostatecznie około 5 m płaskownika aluminiowego, 1m^2 plexy o grubości 2mm, 1m^2 włókna szklanego, 350 g szpachlówki wykończeniowej, 3 rodzaje rur PCV, całej masy nitów (w samym poszyciu jest ich chyba około 600), starej doniczki, siatki metalowej z Castoramy, kilku pudelek po płytkach CD. Zaznaczę może zaraz na samym początku, iż obudowa jest w pełni funkcjonalna oraz zgodna ze standardem ATX. Położenie płyty jest jednak trochę inne. Mianowicie jest ona obrócona o 90 stopni. Wszelkie gniazda podłączeniowe znajdują się na górze obudowy (dostęp do nich jest poprzez klapkę). W związku z tym, że obudowa miała być jak najmniejsza, zasilacz znajduje się nad gniazdami kart PCI, skutecznie uniemożliwiając umieszczenia w nich czegokolwiek. Obudowa posiada bardzo dobry przepływ powietrza. Zapewniają to czerwone święcące wentylatory Revoltec, dwa 80 mm oraz 120 mm.

Sprzęt:

• Abit NF7-S Barton 2500+@3200+ 1.6V
• 2x256MB Hynix Dual 2-2-2-6
• GeForce 3Ti200@Ti500
• Chieftec 360W DualFan

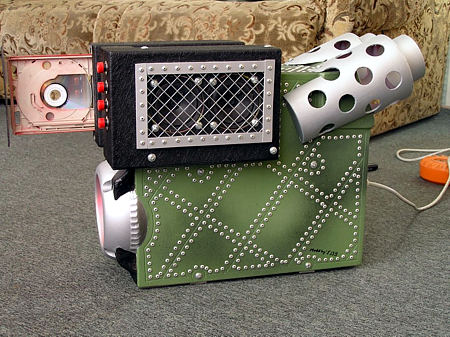

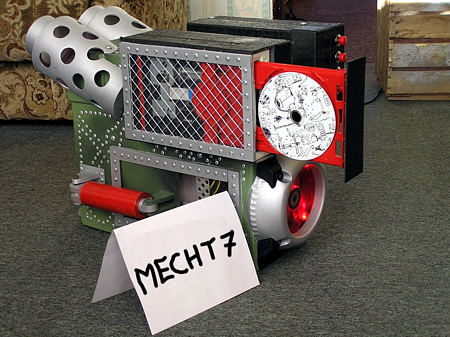

Temperatura procka po 30 min wygrzewaniu Prime wynosiła tylko 35 stopni. Jeśli chodzi o inne rzeczy wyróżniające budę z pośród innych to na pewno jest to pionowo umieszczony CD-ROM, oraz wbudowane głośniki. Pracuje on w tej pozycji zupełnie normalnie, nie ma żadnych problemów z wkładaniem oraz wyjmowaniem płyt. Obecnie obudowa jest wersja alfa. Zamierzam pozmieniać oraz dodać jeszcze kilka rzeczy. Wersja beta powstanie mam nadziej w okolicach ferii zimowych.
