Test zestawów chłodzenia CPU - część 1

Wstęp

Zgodnie z obietnicą prezentujemy Wam pierwsze wyniki testów systemów chłodzenia wykonanych na naszej platformie PTSC. Na początek skromnie, bo tylko 4 zestawy ale z czasem będzie ich coraz więcej. Obiecujemy też, że artykuły z wynikami testów i komentarzem będą pojawiać się regularnie w odstępach kilkudniowych. Tak jak pisaliśmy we wprowadzeniu do testów, w tych artykułach ograniczymy się do publikacji najważniejszych wyników i danych. Więcej informacji będziemy zamieszczać w internetowej bazie, którą mamy nadzieję uruchomić w ciągu najbliższych dni.
Dzisiaj możecie zapoznać się z potworem wydajności i wielkości - modelem Thermalright Ultra-120 eXtreme, niewielkim, cichym i zgrabnym zestawem Scythe Katana 2, leciwym jak na dzisiejsze czasy Zalmanem CNPS7700-Cu i jego najmłodszym bratem - Zalmanem CNPS7500-AlCu. Wyniki zbiorcze znajdują się na ostatniej stronie zestawienia.

Thermalright Ultra-120 eXtreme

Ultra-120 eXtreme to jeden z najnowszych zestawów chłodzenia procesora ze stajni Thermalright. Olbrzymi i ciężki radiator wyposażony w 6 ciepłowodów ułożonych w kształt litery "U" i gęsto użebrowany, aluminiowy radiator z grubymi i profilowanymi blaszkami. Jak zawsze i tym razem producent dostarcza klientowi produkt bez wentylatora, w który niestety musimy się zaopatrzyć już we własnym zakresie. Jakości wykonania w wypadku Ultra-120 eXtreme mogą pozazdrościć inni producenci! Tutaj wszystko zostało wykonane perfekcyjnie. A jedyną wadą jest na pewno wysoka cena (powyżej 200 zł). Poniżej dane techniczne oraz wady i zalety:

Specyfikacja ogólna:

• Producent: Thermalright
• Nazwa (model): Ultra-120 eXtreme
• Waga całego zestawu (w opakowaniu): 1216 gram
• Zawartość zestawu:
  - radiator
  - zapinka do wentylatora (2 części)
  - podkładki antywibracyjne dla wentylatora
  - 8 śrub montażowych ze sprężynami
  - podstawka pod płytę główną (tzw. backplate)
  - zapinka dla platformy AMD
  - zapinka dla platformy Intel
  - pasta termoprzewodząca w tubce
  - instrukcja obsługi (karta A4, język angielski)
  - naklejka z logo producenta

Specyfikacja radiatora:

• Wymiary całkowite: 63,5 x 132 x 160,5 mm (dł. x szer. x wys.)
• Wymiary podstawy: 40 x 41,9 mm
• Materiał:
  - miedź pokryta niklem (podstawa, HeatPipe)
  - aluminium (radiator)
• Waga: 795 gram
• Technologia HeatPipe: tak
  - ilość rurek: 6
  - średnica rurek: 6 mm
• Ocena jakości podstawy: 8/10
• Kompatybilność (sposób montażu):
  - Intel Socket T (LGA775) (śruby)
  - AMD Socket AM2 (śruby)
  - AMD Socket 754 (opcjonalnie po dokupieniu zapinki, śruby)
  - AMD Socket 939 (opcjonalnie po dokupieniu zapinki, śruby)
  - AMD Socket 940 (opcjonalnie po dokupieniu zapinki, śruby)
• Ilość obsługiwanych wentylatorów: 1 (w zestawie: 0)
• Rodzaj obsługiwanych wentylatorów: 120 x 25 mm
• Przeznaczony do pracy: aktywnej
• Sposób montażu wentylatora: zapinka

Zalety:

• Wysoka jakość wykonania
• Dodatki w zestawie (pasta, naklejka, podkładki antywibracyjne)
• Wysoka wydajność

Wady:

• Brak wentylatora w zestawie
• Kłopotliwy montaż (niezbędny demontaż płyty głównej)
• Brak kompatybilności z 754/939/940 w zestawie
• Tylko jeden komplet montażowy dla wentylatora
• Brak instrukcji obsługi w języku polskim

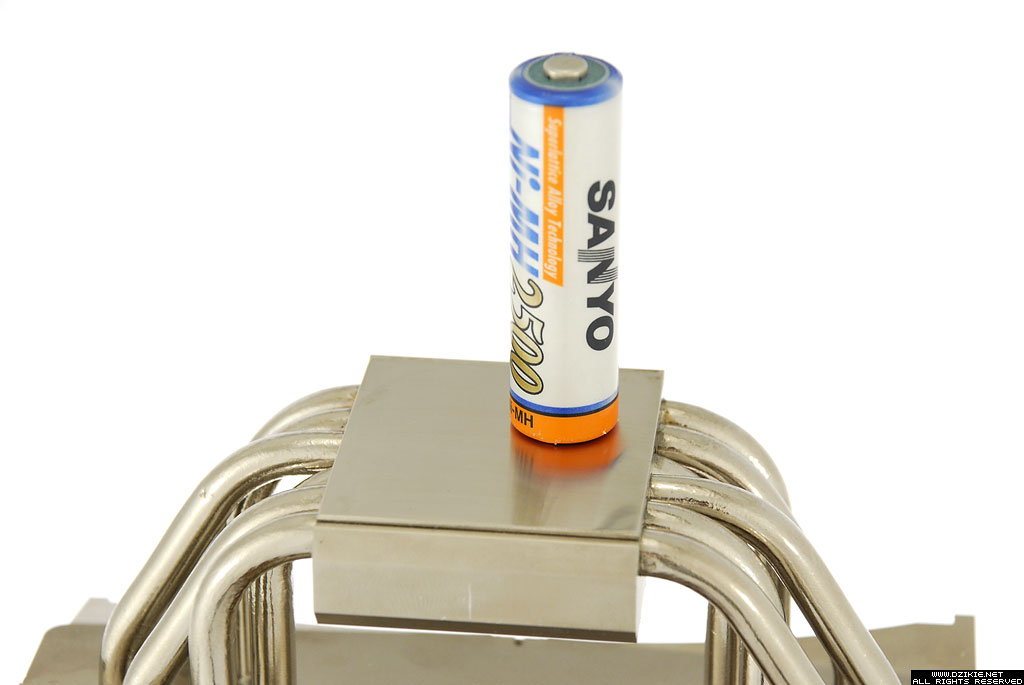

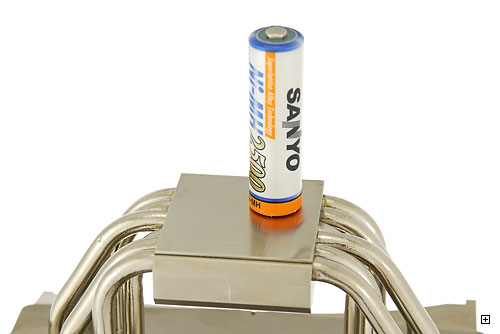

Niklowana, miedziana podstawa jest równa i wyszlifowana.

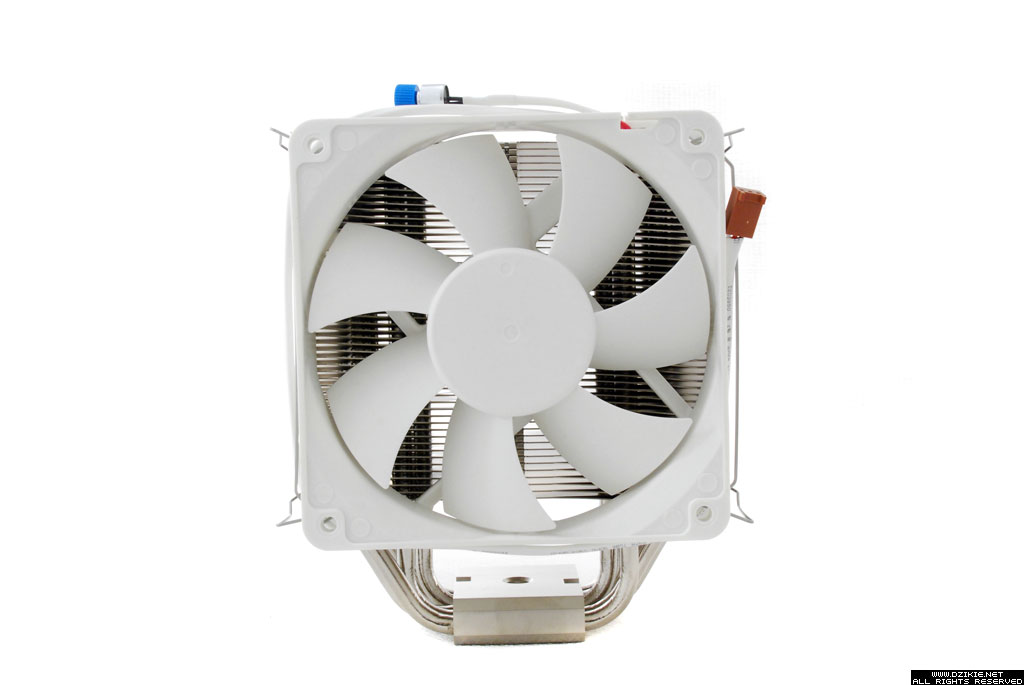

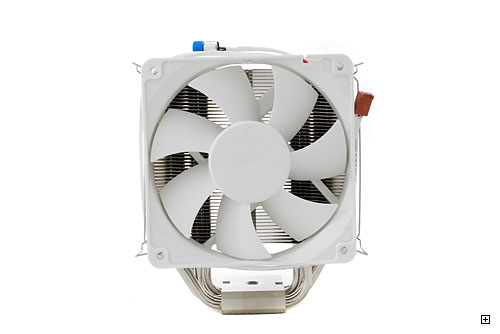

Ultra-120 eXtreme z wentylatorem Fander FX120.

Wyniki testów, komentarz

W związku z tym, że producent nie wyposażył swojego produktu w wentylator, przetestowaliśmy Ultra-120 eXtreme z 3 różnymi modelami:

- Thermaltake A2018
- Fander FX120
- Scythe DFS 122512L (z zestawu Scythe Andy Samurai Master - do dalszych porównań).

Wszelkie dane wentylatorów znajdują się poniżej. Wszystkie informacje pochodzą od producenta, w końcowych tabelach z wynikami testów podajemy średnie zmierzone obroty przy danym napięciu.

Specyfikacja Fander FX120:

• Wymiary: 120 x 25 mm
• Obroty: 700-1400 RPM
• Przepływ powietrza: 31-67 CFM
• Hałas: 14,9-23,7 dBA

Specyfikacja Thermaltake A2018:

• Wymiary: 120 x 25 mm
• Obroty: 1300-2800 RPM
• Przepływ powietrza: 38,6-93,7 CFM
• Hałas: 17-46,5 dBA

Specyfikacja Scythe DFS 122512L:

• Wymiary: 120 x 25 mm
• Obroty: 1200 RPM
• Przepływ powietrza: brak danych
• Hałas: 20,94 dBA

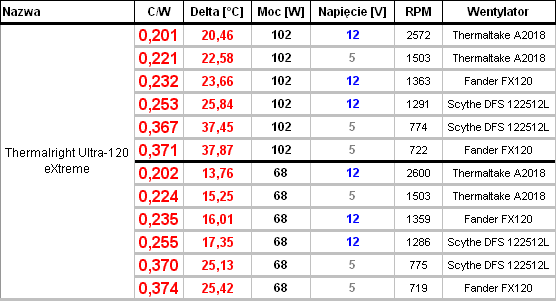

Współczynnik C/W określa o ile wzrośnie temperatura procesora powyżej temperatury otoczenia, przy wzroście ciepła o 1W.
Im współczynnik C/W jest mniejszy, tym zestaw jest lepszy.
Przykład: C/W=0,5 oznacza, że przy procesorze o mocy 100W temperatura na rdzeniu będzie o 50 stopni C większa niż otoczenie.

Wyniki nas nie zaskoczyły - spodziewaliśmy się wysokiej wydajności zestawu. Przy dołożeniu bardzo szybkiego wentylatora Thermalright całość uzyskuje wyśmienite osiągi! Niestety, minusem wtedy jest olbrzymi hałas podczas pracy. Warto zwrócić uwagę na olbrzymią pojemność cieplną - współczynnik C/W przy większej mocy i tych samych parametrach wentylatora utrzymuje się na zbliżonym poziomie! Już teraz możemy Wam zdradzić, że jak do tej pory jest to najwydajniejsza jednostka przez nas przetestowana.
