Wstępniak:

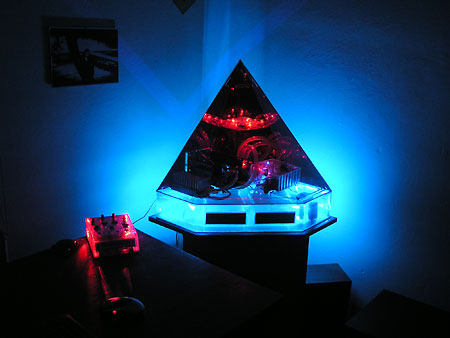

Pomysł na modyfikację narodził się z potrzeby ciszy w pokoju! Od samego początku miał być procesor chłodzony cieczą, ale wydało mi się bez sensu kupienie jakiejś "marnej" obudowy i włożenie do niej pompki. Chciałem zrobić coś, co cieszyłoby także oko! Projektowanie zaczęliśmy w październiku 2004 roku. Wraz z kumplem, Damianem doszliśmy do wniosku, że najlepszym rozwiązaniem będzie kształt, który możemy obecnie zobaczyć! Gdy już większość detali była rozrysowana i rozplanowana (po około 3 tygodniach projektowania na wykładach), wziąłem się za kupowanie potrzebnych surowców. Nabyłem pleksi gr. 3 mm, która od razu została wstępnie pocięta. Potrzebowałem też lustra. Również z pleksi, lecz o gr. 2 mm i nieco wyższej cenie (dwa trójkąty z tegoż lustra wyniosły ponad 40% całego kosztu pleksi). Wyginanie przeprowadzałem w domowym zaciszu przy pomocy opalarki, tylko przednia ścianka była wygięta w profesjonalnym zakładzie. Z wycinaniem było trochę zachodu, bo najrozmaitsze narzędzia znalazły tu zastosowanie (wyrzynarka, brzeszczot, wiertarka, lutownica). W całość kawałki łączyłem specjalistycznym klejem nabytym także w sklepie z pleksi. Ciężko było wykonać "pojemniki" na CD-ROMy, bo one mają być zanurzone w cieczy, wiec musza być absolutnie szczelne, a zarazem mocne i funkcjonalne! Zrobiłem je z pleksi pleksi gr. 2 mm i mocno wkleiłem w ich docelowe miejsca. Potem przyszedł czas na sprawdzenie szczelności pojemnika (13 litrów). Wielokrotne chodzenie do łazienki i ścieranie podłogi nieco dziwiło resztę domowników! Następnie zrobiłem "górę" z wspomnianych już wcześniej luster i przyszła pora na instalowanie podzespołów. Płyta główna została zamocowana na kołeczkach z 1 cm pleksi o wysokości ok. 3 cm, dzięki czemu jest uniesiona i można było pod nią schować mnóstwo najrozmaitszych kabli, ale również wężyki od chłodzenia wodnego! Zasilacz oczywiście pozbył się oryginalnej obudowy na rzecz zrobionej przeze mnie z pleksi. No i dysk, wstępnie tylko położyłem go na rezerwuarze. Gdy pierwszy raz na poważnie nalewałem wodę do układu, jakieś 5-6 litrów chłodziwa znalazło się na wykładzinie w moim pokoju! Nie trzymało jedno z połączeń klejonych z tyłu obudowy! Usterkę naprawiłem i już wszystko grało. Podobnymi sposobami zrobiłem puszkę ze sterowaniem komputerem, bo nie chciałem umieszczać na "Piramidce" żadnych guzików! Ze sterowania można mieć władzę nad: powerem, resetem, wysuwaniem CD-ROMów, szybkością obrotową wiatraków, podświetleniami, można odczytywać temp. wody, temp. wewnątrz obudowy i wskazanie zegarka.

Opis:

• Koszt do dnia dzisiejszego szacuję na poziom 1500 zł, ale do pokazu we Wrocławiu w marcu zamknął się w 1000 zł

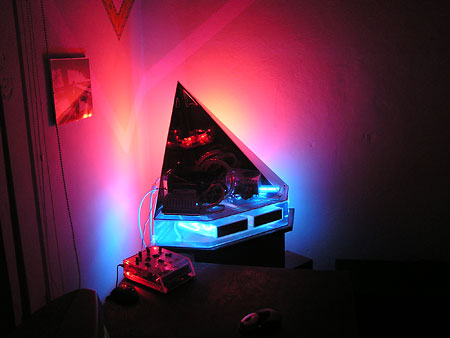

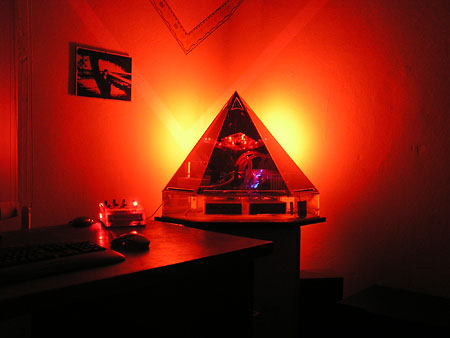

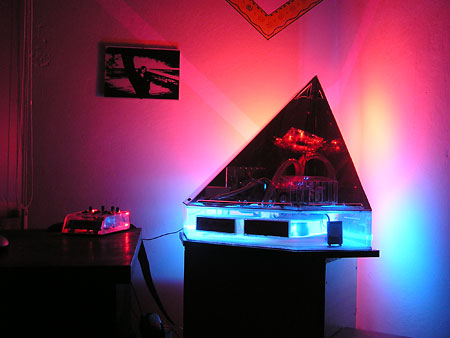

• Wymiary: 50 x 50 cm szerokości, 60 cm wysokości

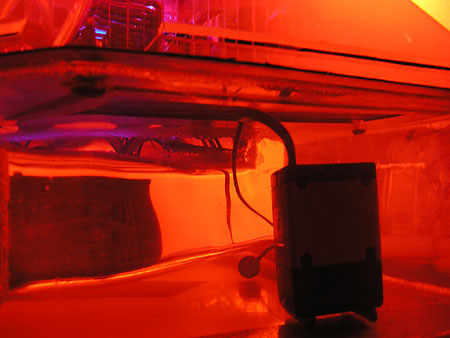

• Chłodzenie wodne: blok na CPU z miedzi z jednym centralnym wlotem i dwoma wyjściami, pompka Ataman 303, 13 litrów wody destylowanej z barwnikiem Realistynet, 0 CHŁODNIC!
• Podświetlenia: 2 katody niebieskie, 2 katody czerwone, 2 podświetlane wiatraki, 4 diody LED czerwone

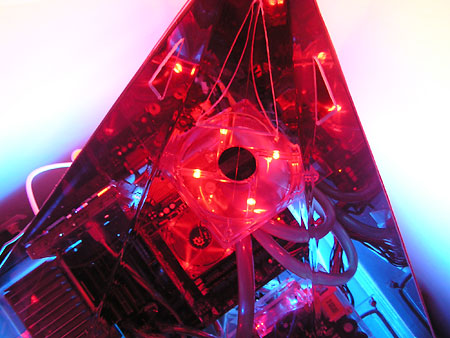

• Wiatraki: COOLERMASTER 120 x 120 czerwony, SUNBEAM 80 x 80 czerwono-niebieski

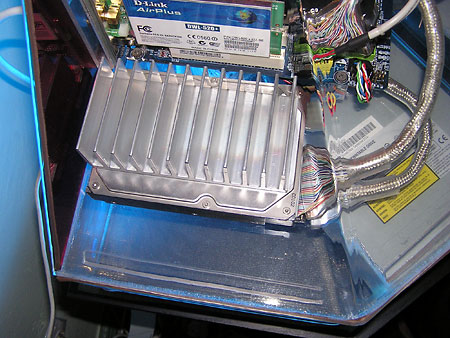

• Chłodzenie pasywne: ogromny radiator z aluminium na HDD, Be-quiet na grafice, aluminiowe radiatory na RAM, radiator na CHIPSET
• Ufajniacze: kable IDE Revoltec,
• Odczyty: temp. wody nie przekroczyła jeszcze nigdy 40*C, a wewnątrz utrzymuje się na poziomie 36-38*C

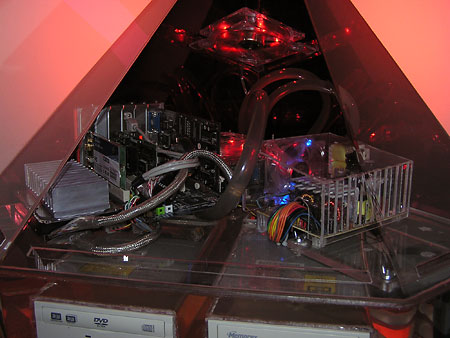

Sprzęt:

• AMD Athlon XP 1600+ (kręcony na 1800+)
• Gigabyte 7VR/333
• ATi Radeon 8500
• Seagate Barracuda V 30GB
• RAM - Samsung 768 MB
• Zasilacz - no-name 400W (nie daje rady!)
• CD-RW Memorex
• DVD-RW Lite-on

Miałem z tą obudową kilka nieprzewidzianych sytuacji. Kilka wycieków, przegrzewy, zepsuta pompka, znów wycieki... Na Targach we Wrocławiu także zdarzyła się nieszczelność, która spowodowała opóźnienie w przygotowaniu stoiska. W Krakowie też było "mokro", ale dość sprawnie sobie z tym poradziliśmy. "Podtopiłem" zaś twardziela, lecz po szybkiej akcji z toaletową suszarką do rąk, wszystko było ok! W domu, przez nieuwagę "utopiłem" DVD i nagrywarkę! Teraz działa już od przyjazdu z Krakowa (23 października 2005) i wszystko jest suuuper! Na targach w Krakowie, moja obudowa zdobyła 1 miejsce w konkursie "na najlepszą modyfikację obudowy komputerowej"! Nagrody były… ZADOWALAJĄCE!
We wszystkim towarzyszył i pomagał mi Damian, któremu składam serdeczne podziękowania!
Kolejne targi odbędą się w kwietniu we Wrocławiu: targi.pc-tuning.pl. Zapraszam! Zdradzę tylko, że "Piramidka" będzie sprzedawana i już szykujemy nową, całkiem inna obudowę!
