Galeria - KOSTEK'S BIURKOMP

Konfiguracja:

Procesor: AMD Athlon XP1800+@3000+ (2,3GHz - 11,5x200) JIUCB0251 Vcore=1,85V
Płyta główna: Chaintech CT-7NJL1 Apogee
Pamięć: PQI 2x512MB PC333 6-2-2-2,0 Dual DDR
Grafika: Gainward Ti4200 Golden Sample 64MB
Dźwięk: onboard CMI8738 5,1
HDD: Maxtor Diamond 9+ 60GB , Seagate Barracuda IV 60GB w kieszeni
CD-RW: LG 52x24x52 DVD : LG 16x48

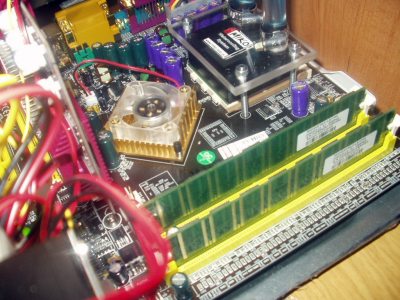

Chłodzenie: WC - Black Box "MIKO" frezowany , chłodnica - nagrzewnica z Poloneza Atu Plus , pompka AquaEl 700l/h , przewody wewn.10mm

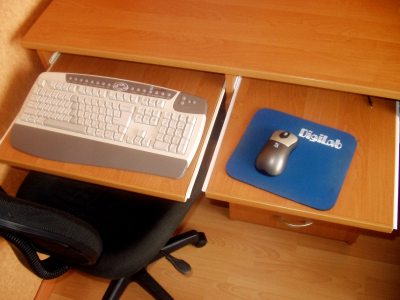

Inne: Klawiatura A4Tech Bezprzewodowa + mysz optyczna A4Tech bezprzewodowa, głośniki Creative S500 Slim z subwooferem, monitor LCD 17'' Samsung SM-171S Pivot (obrotowy), modem Zoltrix Scorpius 56k, round cable IDE & FDD

Opis:

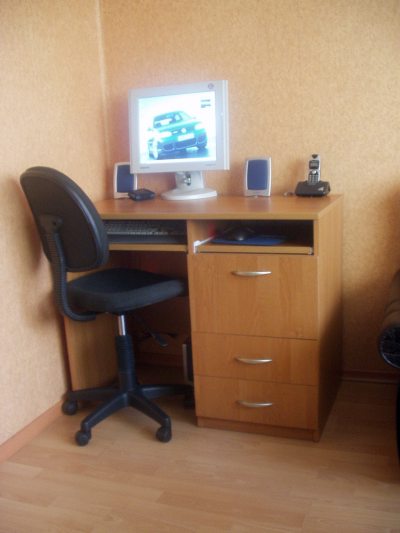

Biurko powstało z zamówionych na wymiar płyt meblowych po uprzednim własnym zaprojektowaniu i obmyśleniu szczegółów . Inspiracja wypłynęła stąd.

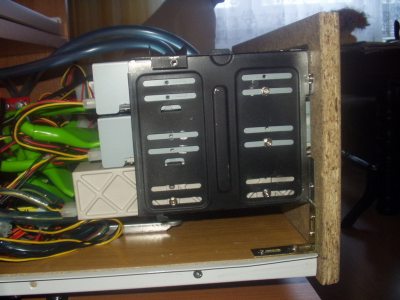

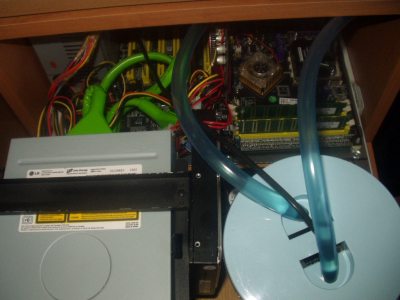

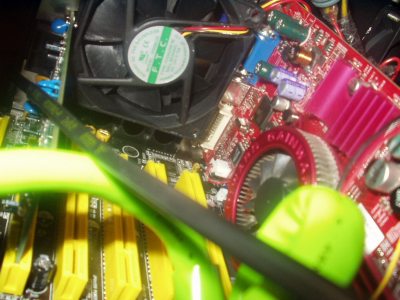

Po drobnych problemach z dopasowywaniem, sklejaniem i skręcaniem części składowych doszło w końcu do głównego zadania: umieszczenie bebechów w środku. W tym celu wykorzystałem stelaż pod płytę główną ze starego bigtowera Codegena, który szlifierka kątowa przystosowała do moich potrzeb. Wyrzynarka zrobiła okno na napędy. Zasilacz HuntKey 300W "stoi" obok tego przymocowany kątownikami z blachy mosiężnej perforowanej, chłodniczka umieszczona jest nad stelażem na wysokości gniazd PS/2, LPT itd. W miejscu gdzie są niewykorzystane złącza PCI zamocowałem wentylator 80x80 wydmuchujący powietrze na zewnątrz, natomiast w spodzie płyty "szuflady" są 2 wiatraki 80x80 wdmuchujące. Wentyle chłodniczki - 4 szt również 80x80 na 5V dmuchają do środka. Pierwotnie chłodniczka była chłodzona w kierunku "na zewnątrz", ale temp dochodziła w stresie do 50 stopni, a zamiana sposobu chłodzenia na obecny co prawda podniosła temp chipsetu o kilka stopni (do 37-38) ale za to procesor po kilkakrotnym 3dMarku03 ma max 45 stopni . Wszystkie wiatraki pracują na 5V , więc są tak samo jak i wentylator z zasilacza są prawie niesłyszalne. W pojemniku na żywność (1,8 litra) jest zatopiona pompka AquaEl 700l/h - na razie jakoś sobie radzi, ale w niedalekiej przyszłości przybędą 2 bloczki - grafika i chipset, więc trzeba będzie zaopatrzyć się w jakiegoś Eheima ewentualnie coś podobnego w okolicy 1000-1200 l/h. Sam procesor extra się podkręca (był na 2,188GHz - Vcore=1,75V , 12,5x175) ale szybciutko nastąpiła zwiecha - mostek południowy na płycie był prawie że gorący. Po modyfikacji chłodzenia płyty da się spokojnie pracować na 11,5x200, a jako chłodzenie SB zastosowałem cooler z Pentium I 166 wraz z małym wiatraczkiem pracującym na 5V - Arctic Silver + 4 kropki kropelki na brzegach. Pamięci przy fsb200 chodziły na 6-2-2-2 przy Vdimm=2,6V, ale czasami zdarzały się zwiechy, więc teraz mają 2,8V. Po wgraniu nowego biosu mam dostępne FSB 250 oraz możliwość zmiany mnożnika w pełnym zakresie (doświadczalnie procek obudził się na 2,55GHz 19x133 przy Vcore=2,1V ale to już totalny kres jego podkręcalności) - problemem teraz są pamięci, które nie dają rady powyżej 210MHz oraz marna pompka, dzięki której procek na 2,5GHz zwisa przy wchodzeniu do Windowsa - temp przed startem w/g biosu 56 stopni przy Vcore=2,0 V .

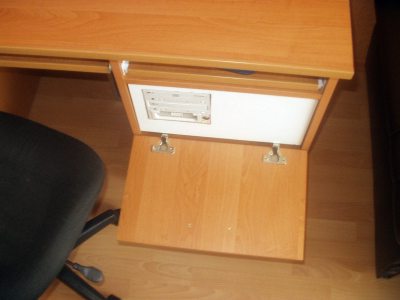

W chwili obecnej spód "szufladki" oraz płyta czołowa są z 10mm plexi, a w środku oddalone o 2cm od przedniej ścianki z napędami LED-y w kolorze niebieskim i czerwonym (łącznie 20sztuk) rzucają światło na frontową płytę - zmatowałem ją papierem wodnym i teraz jest mlecznobiała. Efekt w nocy jest niesamowity .

Jeśli wprowadzę jakieś istotne zmiany, pozwolę sobie dosłać aktualizację .

Pozdrawiam Kostek
