Z własnoręcznym zrobieniem obudowy dla siebie nosiłem się od dłuższego czasu, coś ok. 2 lat. Wiadomo: work, work, work... :( W międzyczasie robiłem sobie jakieś drobnostki: wycięcie okna w starej budzie, dodatkowe wentylatory, oświetlenie, etc. Generalnie nic specjalnego. Impulsem stało się dopiero wygranie licytacji i okazyjny zakup zestawu SLI: płyty MSI K8N-SLI + 2x MSI GF 6600GT. Trochę pokombinowałem, poszukałem po necie i dokupiłem pozostałe elementy: AMD A64 3500+, 2x 512MB DDR-500 KingMax, 2x 80GB Maxtor DM-9 SATA (teraz już jest 2x 160GB DM-10 SATA NCQ), DVD-RW NEC i kilka innych drobiazgów. No i się zabrałem do roboty :)
Jedynym moim celem była dobra zabawa - jako modelarz i majsterkowicz, zawsze lubiłem "dłubać" i dokładnie wszystko w moim pokoju jest wykonane przeze mnie: meble, szafy, półki, oświetlenie, tapety, komputery, różnorakie konstrukcje techniczne, no i przyszedł czas w końcu na budę :). Jako, że osobiście lubię wszelaką maszynerię postanowiłem zrobić coś technicznego i industrialnego. Przystępując do pracy nie miałem żadnego sprecyzowanego planu, wiedziałem jedynie, że buda musi być przeźroczysta i posiadać jakiś monstrualny układ chodzenia wodnego. Wszelkie dalsze szczegóły ustalałem na bieżąco, w trakcie pracy. Zależało to jedynie od mojej fantazji, możliwości "wykonawczych" (czyt. parku maszynowego) i dostępności potrzebnych materiałów w "ludzkich" cenach.
Przyjąłem zarysy gabarytowe względem posiadanych i planowanych elementów, zmierzyłem i zamówiłem plexi, nakupiłem kątowników i śrub, innego potrzebnego "złomu" i wziąłem się za sklecanie konstrukcji.

Konstrukcja:

Obudowa wyszła mi w efekcie "samonośna" tzn. ścianki + trzymające je w całości kątowniki są elementami konstrukcyjno-nośnymi, bez żadnego szkieletu. Cięcie, wiercenie i gwintowanie w kątownikach zajęło mi 4 tygodnie, po pracy, dzień w dzień, od 18 do 2-3 rano i całe weekendy. Potem przyszła kolej na rozmierzanie i wycinanie otworów technicznych: wloty i wyloty powietrza, przejścia węży WC, wyjścia śledzi + tylniego panelu MB, otwory na napędy, etc. W międzyczasie obmyśliłem i wykonałem systemy mocowania "bebechów" komputera: płyty, dysków, napędów, wszelkich przełączników i wskaźników. Mnóstwo, mnóstwo pracy i mierzenia...

Układ chłodzenia:

Po złożeniu obudowy zacząłem projektować chłodzenie. Rozważałem różne opcje, dyskutowałem na forach, testowałem, liczyłem, sprawdzałem. W końcu stanęło na: 4-blokowym, 1-zbiornikowym, 2-pompowym (w szeregu), 2-chłodnicowym, 2-obiegowym układzie z barwionym chłodziwem w postaci mieszanki płynu chłodniczego z wodą destylowaną i "ulepszaczami". No i zacząłem szukać materiałów: giełdy samochodowe, różnorakie szroty, markety budowlane, serwisy aukcyjne, sklepy internetowe; itd, itp. Stanęło na:

• 2x Atman 306 (moc i wydajność)
• 2 nagrzewnice VW (gabaryty, układ wlotów i dostępność w przypadku awarii)
• 4 wentylatory 12 cm przy chłodnicach (cisza i/lub wydajność) + 1 taki sam na dyski
• przeźroczyste węże 12 mm do chłodnic i 5 mm do bloków (wymagany przepływ)
• 4 bloki CPC (tutaj jedynie cena, ponieważ mam zamiar zrobić sobie kiedyś własnoręcznie kosmiczne bloki z prawdziwego zdarzenia, ale o dziwo, przy takim układzie sprawują się bardzo dobrze)
• okrągły rezerwuar (efektowność).

Wybrałem też kolor chłodziwa: czerwień- krew, krwiobieg... I ogólnie zdecydowałem się na kolorystykę przeźroczysto-czeroną z elementami aluminium.
Po skompletowaniu wszystkiego zaczęło się składanie tego w całość: cięcie, wiercenie, wbijanie, sklejanie, zapiekanie, potem pomiary i próby, a na koniec testy gotowego układu: na optymalne ułożenie, szczelność, wydajność, nagrzewanie się, głośność i zgodnie z tym wymagane poprawki i ulepszenia. Zabarwiłem w międzyczasie płyn na czerwono i po zakończeniu testów założyłem układ do obudowy.
Uzyskanie szczelności przy takim skomplikowanym układzie okazało się bardzo trudną sprawą: ilość przejść przez ścianki, korekcji średnicy węży, chłodnic i bloków przy zakładanym i wymaganym niemałym ciśnieniu w układzie (każdy Atman to 35W, 2000l/h i 2m słupa wody) wymagało mocnych i bardzo szczelnych połączeń. Ale udało się :)

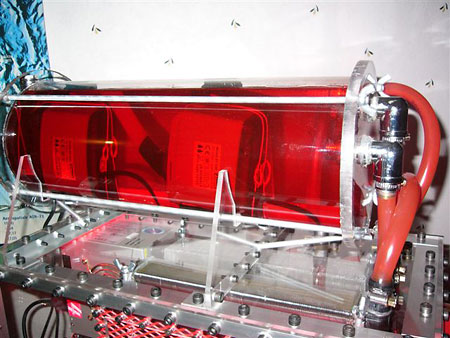

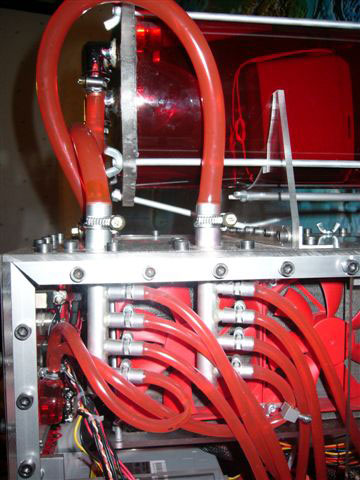

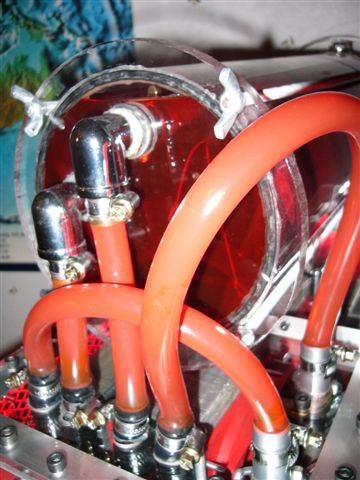

Obieg w układzie prezentuje się następująco: z rezerwuaru pompy pobierają i pchają płyn do chłodnicy A gdzie następuje jego wtórne wychłodzenie -> płyn z chłodnicy A idzie do reduktora A, gdzie rozdziela się z 1 węża 12 mm na 4 węże 5 mm -> dalej każdy z tych węży prowadzi do swojego bloku przez który przepływa chłodziwo, odbiera ciepło i wraca do reduktora B -> płyn z reduktora B wpada do chłodnicy B, gdzie następuje jego pierwotne wychłodzenie -> z chłodnicy B płyn jest kierowany do rezerwuaru, gdzie omywa przez całą długość rury pompy, chłodząc je również i na koniec ponownie zostaje pobrany i wepchnięty do obiegu. I tak cykl zaczyna się od początku.

Elektryka:

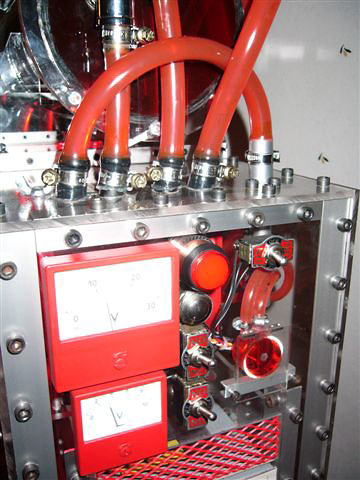

Potem przyszła kolej na stworzenie układu elektrycznego: 2 radzieckie jeszcze wskaźniki napięcia (pokazują u mnie 12V, 5V i 3,3V), trzy przełączniki (dwa trzy-pozycyjne do regulacji obrotów wentylatorów (12V, 7V i 5V) i jeden dwu-pozycyjny do przełączania wskazywanego napięcia, do tego 5 wentylatorów z regulowaną w/w przełącznikami prędkością obrotową, włączane z komputerem oświetlenie i startujące synchronicznie pompy. To było kolejne wyzwanie: pęki kabli, mnóstwo połączeń, rozgałęzień, diod, podświetlane włączniki i przełączniki; multum prób, obliczeń i testów. Ale również jakoś poszło i zadziałało nawet ;)

Wykończenie:

Potem elementy kosmetyczno-estetyczne: malowanie wybranych elementów (wentylatory, woltomierze, kratki), łączenie kabli i rozsądny plan ułożenia tego wszystkiego w obudowie.

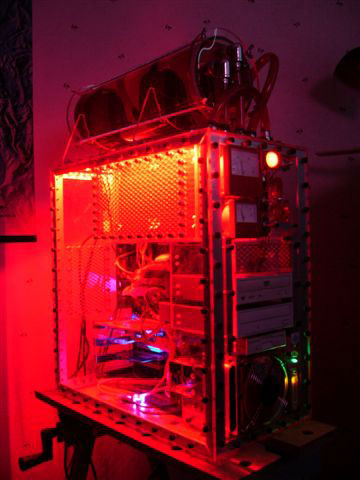

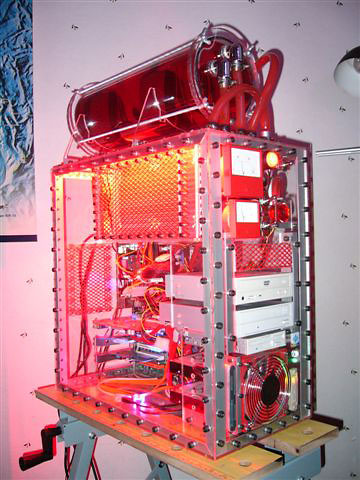

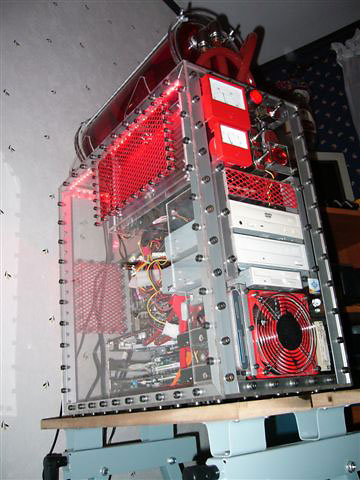

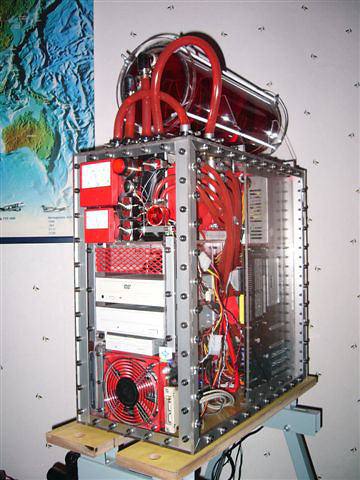

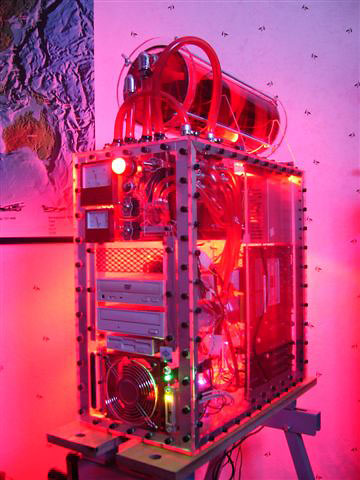

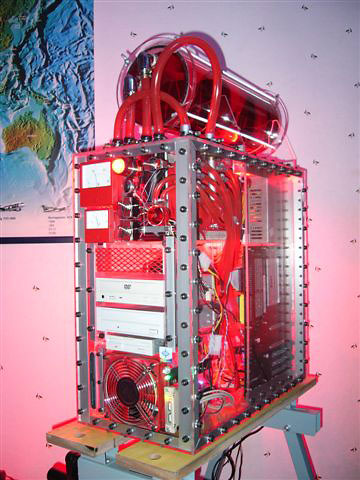

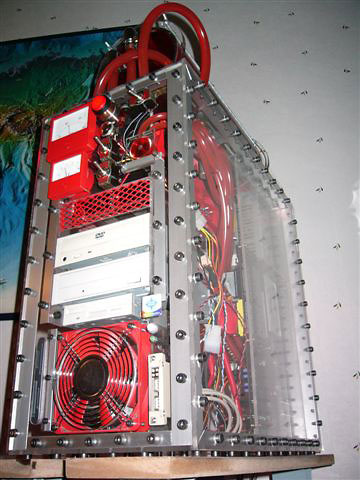

W dalszej kolejności pozakładałem elementy składowe komputera, połączyłem je w całość, założyłem oświetlenie budy (szeregi diodowe czerwone), zmontowałem i zalałem układ WC, połączyłem układ elektryczny w całość, przetestowałem, poprawiłem co trzeba było i tak powstał widoczny na zdjęciach efekt końcowy. I dokładnie o taki mi chodziło.
Do położenia wisienki na torcie brakuje mi jeszcze wykończenia napędów DVD, zabrakło czasu, pierwotnie chciałem je malować, ale obmyśliłem lepszy plan, będzie do wglądu na najbliższych Targach Tuningu Komputerów we Wrocławiu 22-23 kwietnia, które to mój mod firmuje na stronie, plakatach i materiałach :) Zapraszam: targi.pc-tuning.pl.

Laury:

Ponieważ robiłem tą budę tylko i wyłącznie dla siebie, to trochę z głupa zgłosiłem ją do konkursu na w/w targach, których 2 edycja była w tym czasie w Krakowie. Przeczytałem na forum THG, że odbędą się one u mnie w mieście dosłownie 4 dni przed ich rozpoczęciem - napisałem, zostałem przyjęty i summa summarum mój mod zajął 2 miejsce :) Jak to się mówi: Veni, Vidi, prawie Vici :) Gdybym zdążył wykończyć napędy na pewno byłaby Jedyneczka :)
Ale poznałem naprawdę fajnych ludzi, otrzymałem fajne nagrody, dużo zobaczyłem i gorąco zapraszam Was do Wrocka w kwietniu.

Podsumowanie:

Czas budowy tego moda to 5 miesięcy ciężkiej pracy po nocach, koszt samej obudowy z układem chłodzenia i elektrycznym to ok. 1500 PLN. Do tego zarwane nocki i mnóstwo satysfakcji.
Może przełoży się to kiedyś na jakieś efekty finansowe :)
