Galeria - Blue Mobile Midi

Mój projekt nazwałem Blue Mobile Midi - Blue od koloru, Mobile - bo w założeniu jest uczynienie obudowy mobilna poprzez dokręcenie kółek, Midi - od wielkości.

A teraz trochę opisu:

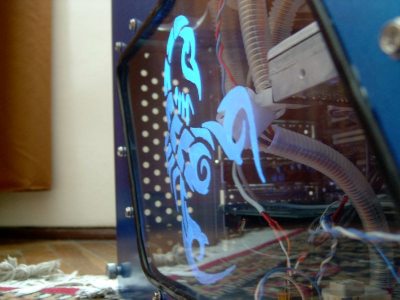

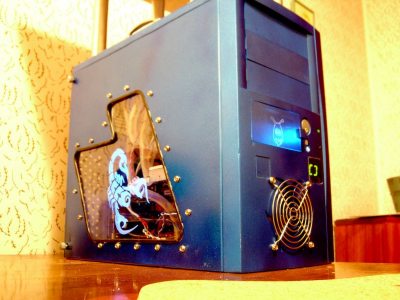

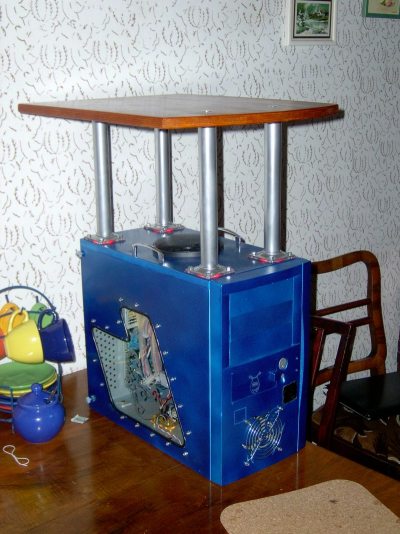

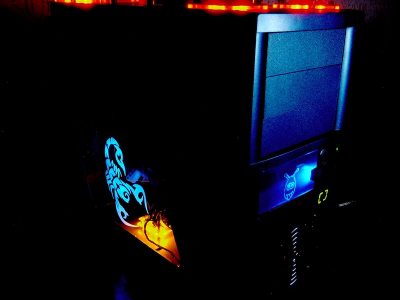

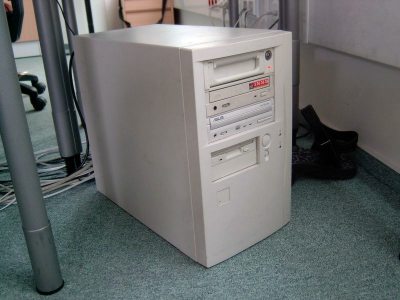

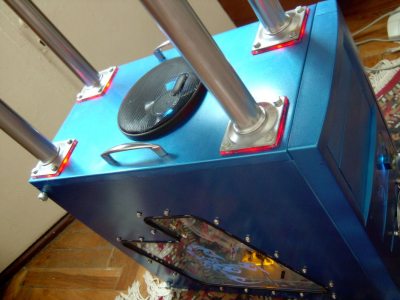

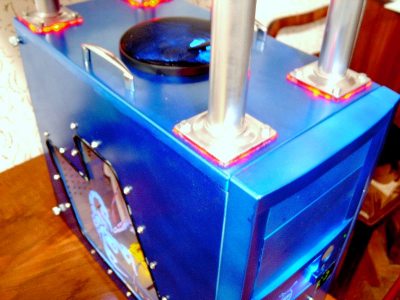

Ponieważ dysponowałem szara, stara obudowa, postanowiłem ja trochę ztuningowac. A przy okazji chciałem z obudowy zrobić stolik, gdyż nie mam miejsca, gdzie mógłbym trzymać komputer aby nikomu nie przeszkadzał. Jak już zacząłem rysować projekt, to wpadłem na pomysł, aby zrobić go choć trochę mobilnym, aby moc go przesuwać choćby w celu wytarcia kurzu pod nim ;-) Oryginalnie obudowa była jednoczęściowa, starego typu, przedni panel zapinany na zatrzaski, blacha ściągana do przodu. Ponieważ taki sposób montażu nie nadaje się do codziennego użytku - odciąłem boczny płat obudowy i wyciąłem w nim okienko. Ponieważ sam jestem spod znaku skorpiona, wiec i motyw wygrawerowany na okienku "musiał być" skorpionem. Ze względu na zasłyszane opinie na temat malej odporności pleksy na zarysowania zdecydowałem się na użycie szyby szklanej o grubości 2 mm. Szyba zamocowana jest do boku przy pomocy silikonu. Uszczelka na krawędź okienka została wykonana przeze mnie z dwużyłowego przewodu. Widoczne na zdjęciach śruby dookoła okienka pełnia głownie role ozdobnika, choć na pewno pomagają w związaniu szyby z obudowa, poprzez stworzenie dodatkowego oporu dla silikonu. Aby zapewnić odpowiednie doświetlenie grawerki zastosowałem dwie super jasne LEDy skierowane w krawędź szyby, zasłonięte folia aluminiowa aby nie dawały poblasku w głąb obudowy. Blat stolika został wycięty ze sklejki 8 mm za pomocą wyrzynarki Toya, pomalowany bejcą z lakierem 3 krotnie. Nóżki pod blat zostały zakupione w Praktikerze i pomalowane również 3 krotnie sprayem. Podkładki pod te nóżki - na zdjęciach święcące na czerwono - zostały zrobione z pleksy grubości ~4 mm. W środku każdej z tych podkładek został wycięty krzyż o szerokości ramion równej szerokości LED o kształcie prostopadłościanu. LEDy zostały połączone ze sobą szeregowo z dołączonym opornikiem. Przewody zostały wpuszczone do obudowy przez wywiercony w środku krzyża otwór. Otwory 3,5'' zostały zasłonięte wyciętymi z pleksy drzwiczkami. Na nich została wygrawerowana głowa obcego, podświetlenie jest zrobione poprzez skierowanie w krawędź drzwiczek światła z 1 superjasnej LED. Na przodzie obudowy został wycięty ręcznie przy pomocy noża oraz pilników iglaków znak biohazardu zasłonięty kratka od wentylatora. Ponieważ na płycie jest celeron 333, wiec nie mam potrzeby montowania w tym miejscu dodatkowego wentylatora, choć nie jest wykluczone, ze jeśli będę miał silniejsza maszyna, to zostanie tam zamontowany jakich podświetlany wentylator. Całości dopełnia wentylator wyciągowy zamontowany na górze obudowy, zasłonięty przez metalowa osłonę głośnika.

Pozdrawiam serdecznie.
Norbert "Kuzi" Kustra
