Witam!

Chciałem pochwalić się moim modem o nazwie "DOBLO". Prace nad nim rozpocząłem w zeszłe wakacje, a zakończyłem razem z ich końcem. I tak naprawdę sam nie wiem dlaczego tak długo zwlekałem z jego przedstawieniem. Efektem tego spóźnienia jest "lekka" nieaktualność mojej modyfikacji, tzn. obudowa jest ta sama tylko wszystkie wnętrzności są już inne (może poza nagrywarką). Opis będzie dotyczył tego co jest na zdjęciach.

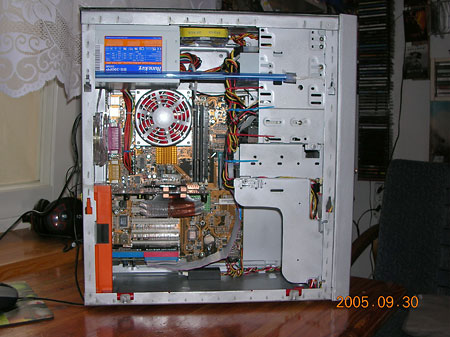

Sprzęt:

• Płyta główna: ABIT ST6, radiator na mostku północnym został zastąpiony "złotym" Zalmanem.

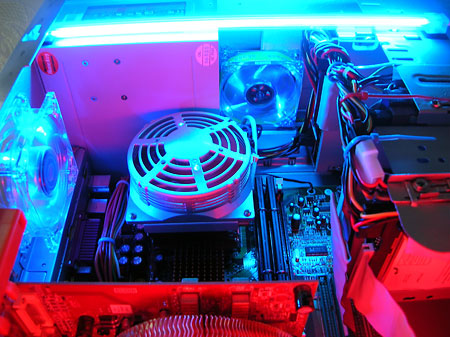

• Procesor: Intel Celeron (Tualatin) 1,2 GHz, FSB 100MHz, 256Kb ciche, przekręcony na 1,5 GHz, FSB 125 MHz. Chłodzony jest coolerem PIPE 101 firmy ThermalTake (miedź + 4 heat pipe) wraz wentylatorem 92 mm z regulacją obrotów 900@3600 obr/min na froncie obudowy również od TT.
• RAM: dwie kości po 256 MB firmy Infineon PC133, timingi 2-2-2-5 przy 125MHz. Chłodzone są aluminiowymi radiatorami od TT.
• Karta graficzna: HIS Radon 9600 128MB, zegary 324/202 @ 425/250 MHz, rdzeń chodzi aluminiowo-miedziany Pentagram, a na kości pamięci przyklejone są miedziane radiatory.
• HDD: to dwa dyski Seagate Barracuda o pojemności 40 GB każdy, spięte przy pomocy dodatkowego kontrolera PCI w macierz RAID 0.
• Napęd optyczny: nagrywarka DVD Benq 1640.
• Zasilacz: HuntKey 300 W (tak marginesie to świetna i mocna konstrukcja, bez problemu radził sobie z P4 Prescott 2,4@3,0 + Radon 9800XT + 2xHDD i całym oświetleniem)

I to co najważniejsze - Obudowa:

Bardzo dawno temu Vobis sprzedawał w niej swoje zestawy komputerowe. Charakteryzuje się bardzo urozmaiconym i ciekawym (przynajmniej dla mnie) panelem czołowym, łatwo zdejmowanymi bokami (bez śrubek) oraz niewielkimi wymiarami, a co za tym idzie w środku jest ciasno. Za największe wady należy uznać (poza wspomnianą ciasnotą) brak wyprowadzenia złączy USB i audio na froncie, dostęp do urządzeń 5,25" dopiero po wymontowaniu płyty głównej oraz bardzo, bardzo słabą wentylację.
Przed przystąpieniem do pracy miałem już w głowie i na kartce ogólny zakres modyfikacji.
Po pierwsze: zmiana nudnego koloru.
Po drugie: zapewnienie przyzwoitej wentylacji.
Po trzecie: (standartowo przy moddingu) możliwość wglądu do wnętrza i jego oświetlenia.

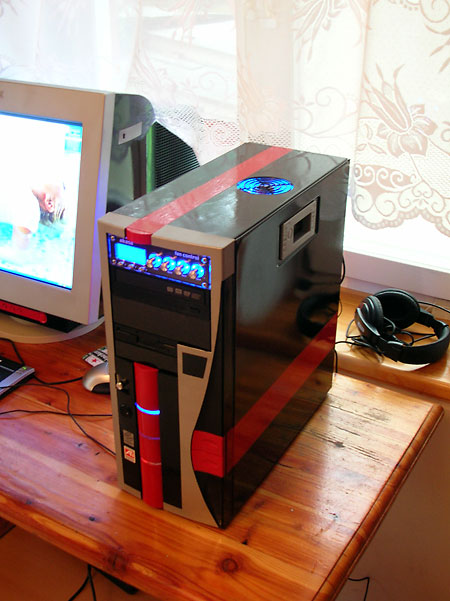

Ad.1. Jako dominujący kolor wybrałem błyszczący czarny z czerwonymi i srebrnymi wstawkami. Malowanie zajęło mi najwięcej pracy, nie ma co ukrywać dał się we znaki brak doświadczenia. Moja rada: przed malowaniem trochę poćwiczyć na nie potrzebnych metalowych elementach!

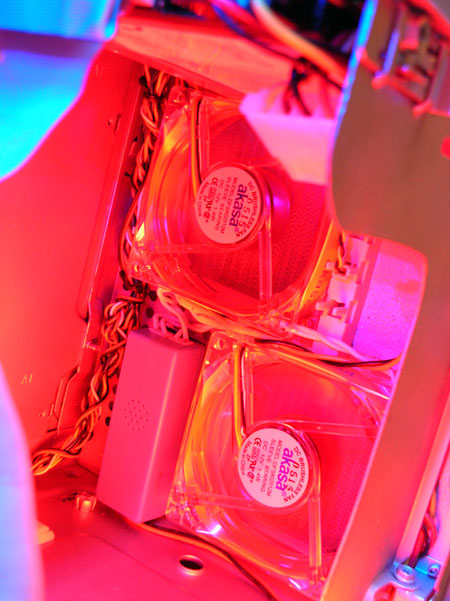

Ad.2. Żeby usprawnić (a tak na prawdę żeby w ogóle powstał) przepływ powietrza z przodu w dolnej części wyciąłem otwory na dwa wiatraki 80 mm i zaopatrzyłem je w metalowe filtry przeciw kurzowe. Powietrze jest zasysane przez otwór znajdujący się na spodzie panelu czołowego. W praktyce okazał się on nie wystarczający. Następnie w górnej i tylnej ściance wykonałem po jednym otworze na wiatrak 80 mm wydmuchujące powietrze i zaopatrzyłem je w proste grille. Za kontrolę wentylatorami odpowiedzialny panel sterujący firmy AKASA. Posiada on możliwość płynnej regulacji obrotów czterech wentylatorów oraz pomiaru temperatury z czterech czujników. Dane pokazywane są na wyświetlaczu, który ma możliwość zmiany barwy podświetlenia na jeden z siedmiu kolorów. Dodatkowym atutem kontrolera są wymienne panele czołowe.

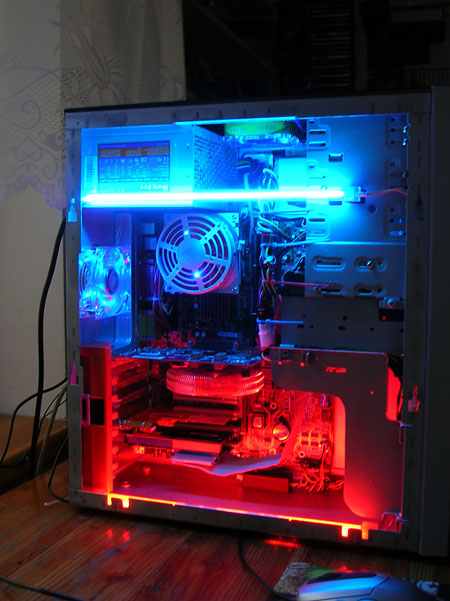

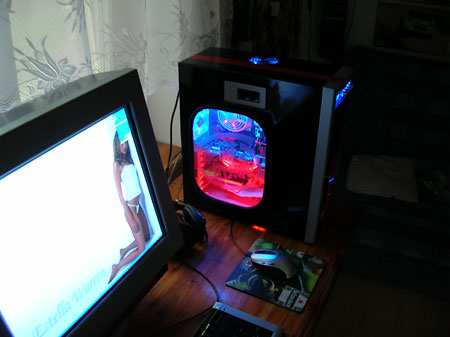

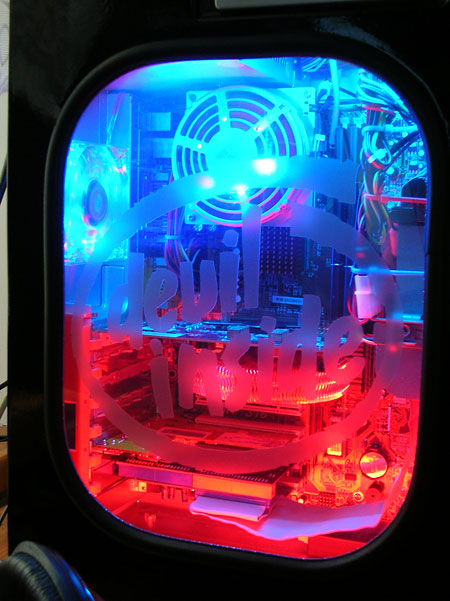

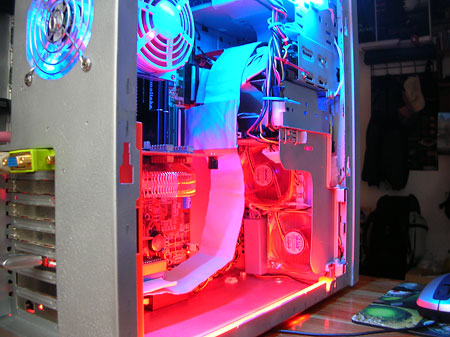

Ad.3. Założeniem oświetlenia było uzyskanie dwu barwnego wnętrza tzn. górna część miała być oświetlona na niebiesko a dolna na czerwono. W tym celu założyłem dwie katody, czerwoną i niebieską odpowiednio na dole i na górze. Włącznik umieściłem z przodu obudowy. Całości dopełniają dwa czerwone wentylatory AKASA z przodu obudowy, świecący na czerwono wiatrak radiatora na grafice oraz niebieskie wentylatory: AKASA w suficie, CoolerMaster w tylnej ściance. Wgląd do wnętrza zapewnia okno z pleksi ozdobione naklejką "devil inside".

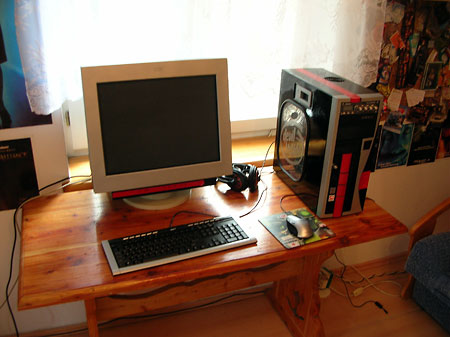

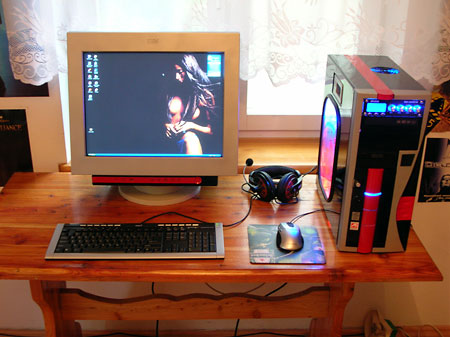

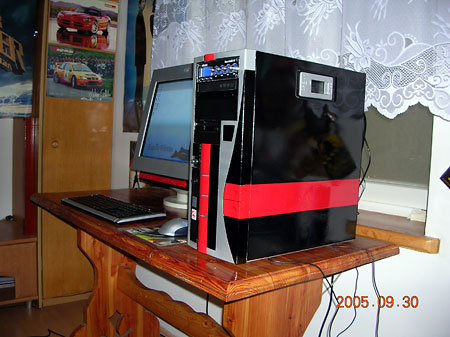

Wykończenie: wszystkie kable starałem się poukładać i pochować. Pomocne były opaski zaciskowe oczywiście w kolorach czerwonym i niebieskim! Na froncie umieściłem naklejki z logo Intela i ATI (własnej roboty). Diody power i hdd również mają zmienione barwy na... :) Do obudowy kolorystycznie upodobniłem monitor. Matowe fronty nagrywarki i FDD poprawiłem błyszczącym czarnym.

Największą wadą modyfikacji jest niewątpliwie ta okropna uszczelka od okna, a także taśma IDE łącząca dyski z kontrolerem.

Zakończenie - Początek!?

Jak już na początku wspomniałem, obecnie występują pewne różnice w obudowie niż to co przedstawiłem. Na razie tylko sprzętowe ale na wakacje mam już zaplanowane zmiany w wyglądzie obudowy. Jeśli chodzi o malowanie, to rewolucji nie będzie, zmiany będą bardziej techniczne. Po części są one wymuszone zmiana sprzętu (większa płyta i zasilacz). Ale głównie mają wyeliminować jej wady: uzyskać dostęp do napędów 5,25", wyprowadzić złącza USB i audio na front obudowy, uzyskać więcej miejsca w środku po przez poprzeczne ułożenie dysków oraz poprawić wentylację (wiatraki 92 mm i większy otwór dla zasysanego powietrza). No i oczywiście założę większe okno bez szpetnej uszczelki.
Ale to wszystko dopiero przy okazji prezentacji "DOBLO v2.0" i obiecuję, że nie będę się ociągać tak jak to było teraz.

Zapraszam do komentowania mojej pracy!

Pozdrowienia dla całej ekipy DZIKIE.NET!

Tomcat
