Galeria - WC by Legwan Senior

Strona autora:

Opis:

Opis:

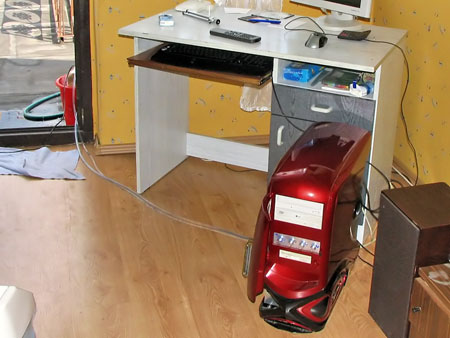

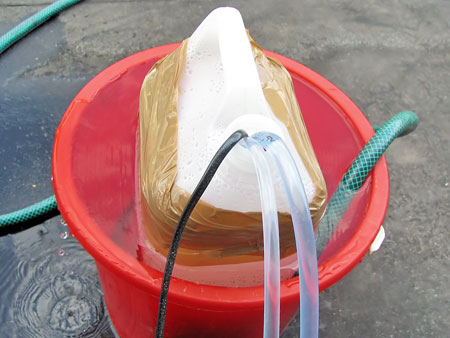

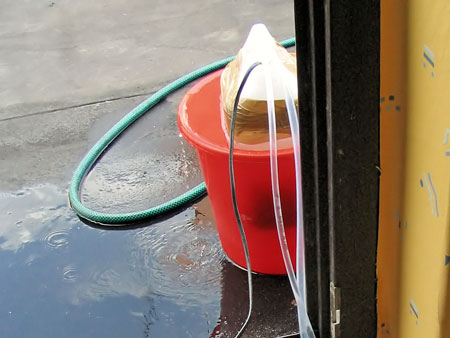

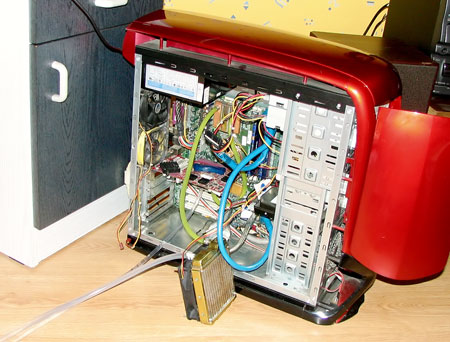

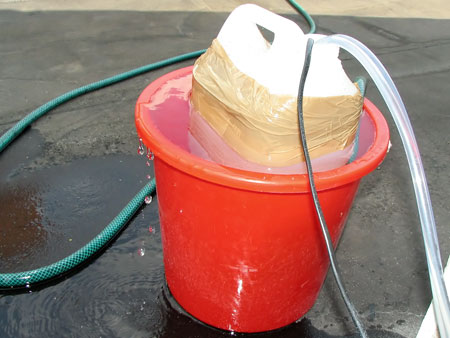

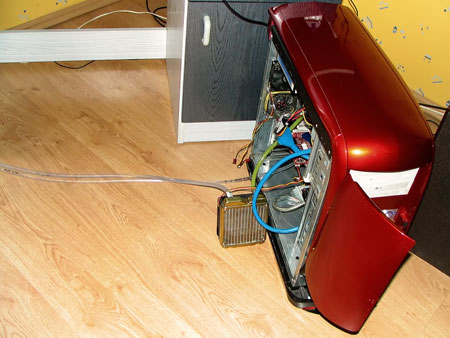

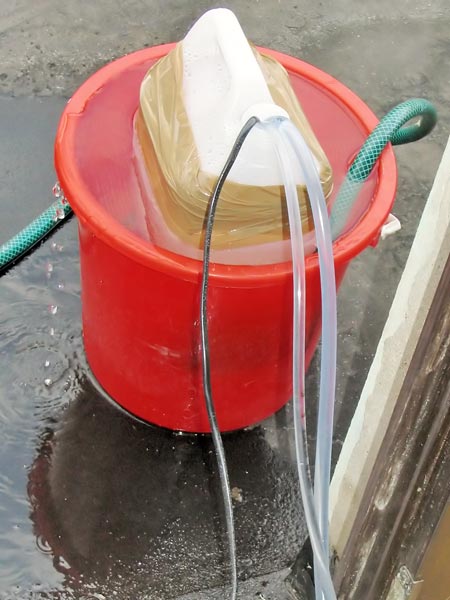

Przedstawiam Wam modyfikację chłodzenia wodnego firmy Coolriver wykonaną przez mojego ojca, Legwana Seniora. Na początku był to zwykły zestaw składający się z niezatapialnej pompki, trzech bloków i chłodnicy. Pierwsza zmiana polegała na usunięciu jednego bloku i wymianie wody (niestety oryginalna pozostawiła swoje piętno na wężykach - żółty, wapienny osad, który widać na dwóch odcinkach wokół procesora). Starczyło to na cały okres zimowy, jednak przyszło lato i zrobiło się gorąco (temperatura dochodziła do 63C na procesorze). Dlatego postanowił coś zmienić i w ten sposób powstała ta hybryda. Głównym celem było zwiększenie pojemności cieplnej poprzez większy zbiornik z zatapialną pompką. Wybór padł na Atmana 306 o przepływie 2000 l/h (poprzednik miał zaledwie 57 l/h). Niestety wylot posiadał wężyk o średnicy 12mm, a wężyki w układzie zaledwie osiem. Od pompki przez redukcje wykonaną z reszty po tubie silikonu technicznego poprowadził wężyk o przekroju 10mm do chłodnicy. Następnie już standardowe ósemki poprzez procesor i kartę graficzną. Następnie już tylko powrót nowiuteńkim wężykiem 8mm do zbiornika. Oczywiście gwoździem programu jest pojemnik wyrównawczy, lub jak kto woli kanister po wodzie destylowanej ;) Aby włożyć pompkę został on nacięty w górnej części, która potem została sklejona taśmą pakowną. Seniorowi i to było mało, postanowił więc dalej rozszerzyć układ o wymiennik ciepła (piękna nazwa, a to po prostu wiadro z włożonym kanistrem-zbiornikiem) do którego powolutku sączy się woda. Efekt taki, że woda w układzie jest chłodna (poniżej 20C), a procesor nie przekracza 50C w stresie. Winien tego niezbyt ciekawego wyniku jest zapewne blok, który nie umie odebrać ciepła z procesora, dlatego też Senior nie spocznie - wkrótce zapewne kolejne modyfikacje, a tymczasem podsyłam parę zdjęć. Jest to chyba najdziwniejszy układ WC, jaki widziałem... Stay modded! :D

Konfiguracja:

Athlon XP Barton 225x9 (niedługo zmiana na Sempron 3000+)
Epox 8RDA3+ (niedługo zmiana na Gigabyte K8NS)
1 GB RAM Kingston
ATI Radeon 9500@9700
HDD 160GB Samsung ATA
DVD LG + DVD nagrywarka NEC
PSU FlowerPower 400W

matik15 30-07-2006, 21:01

i co tak bedzie stalo to wiadro na podwurku i woda sie wylewa z niego

Dumas 30-07-2006, 21:27

ROTFL jakie to praktyczne xD i jakie śliczne... normalnie full wypas 8-0
Modink pierwsza klasa.... że też nie wstyd ci tego pokazywać

@ Admin, otwieracie galerie kiczu i tandety ? czy pubikujecie to co wam podeślą , bo toto ani ciekawe , ani ładne, ani co ... Imo WSTYD :P

Jacek-Placek 30-07-2006, 21:30

Czego się czepiasz ?
Przynajmniej można się posmiać

Dumas 30-07-2006, 21:35

Ja sie nie czepiam , ja pytam , bo może trzeba dział założyć odpowiedni :P , żeby ludzie nie mylili normalnych modów z .... no właśnie ... jak to nazwiać ... Ni to Adam słodowy .... ni Mashe xD

MaSell 30-07-2006, 21:36

Ooo moj atman<rotfl>

Crocer 30-07-2006, 21:37

moze wpadnij z tym na zjazd XD

Czaja 30-07-2006, 21:55

Senior :
" JUNIOR !!! wyłącz kompa ! , potrzebóje samochód umyć ! " <lol>

Dumas 30-07-2006, 21:56

Zrobić dziurki w tych wężach , to może robić za zraszacz do trawnika xD

Pepe2k 30-07-2006, 22:02

@Dumas - to nie jest modyfikacja obudowy, to jest chlodzenie autorskie. Takie zdjecia tez zamieszczamy, bo niby czemu nie? Praktyczne jest i dziala.

DreAdziK 30-07-2006, 22:03

chyba NAWET JA zrobił bym lepszy mod XD... ale nie jestem pewny ^^

kodijak 30-07-2006, 22:05

Widać, że upał się udzielił wykonawcy.

mentos2005 30-07-2006, 22:16

pogratulowac tacie , :F

Vesp3r 30-07-2006, 22:33

biadolicie i się śmiejecie, wpierw coś sami zróbcie a nei tylko krytykujecie....

Dumas 30-07-2006, 22:35

Czy musze być artystą by oceniać sztukę , czy musze być reżyserem by ocenić film ? Nie, tak więc nie musze być modderem , by ocenić mod ;)

MaSell 30-07-2006, 22:53

@Pepe

praktyczne <uuu>.... gdzie<lol>

lukasz166 30-07-2006, 23:03

Wstyd takie coś pokazywać :/ Słuchaj, pozycz mi wiadro, bo muszę okna umyć <lol>

Pepe2k 30-07-2006, 23:12

@MaSell - wedlug Legwana Seniora jest praktyczne, BO dziala :P
@Dumas - najlatwiej jest krytykowac... a jak juz to robisz, to z argumentacja prosze, a nie ze jest be, bo jest be.
A tak na serio - troche tandetne ;)

MaSell 30-07-2006, 23:30

Hmm gdzie tu praktycznosc? Cieknie woda, zajmuje duuuuzo miejsca, niemozna zamknac dzwi, o waz zabic sie nei trudno... ;d

Dumas 30-07-2006, 23:50

i tryska tu i ówdzie czymś plugawym :P . Ale w sumie podstawowe zadanie spełnia... chłodzi , chociaż 50 st na wc to lepie sobie coolerek radzi xD

CZARnawy 31-07-2006, 00:10

Ciekawe co się stanie jak najedziesz fotelem, lub przystąpisz krzesłem jeden z dwóch przewodów przed biurkiem;)
Jakie rozwiązanie planujesz na zimę ?;)
Buda fajna.

Legwan 31-07-2006, 00:20

Ale kanister mozna wyjac i juz sie robi mobilne ... a w zimie wymienie destylke na borygo i w snieg :P
Ale to jest projekt Seniora a nie moj... no i zapomnialem o Juniorze ktorego to komp jest :)

znik1 31-07-2006, 10:00

a moj AC (air cooling) ostatnio zdechł. a konkretnie, myslalem ze mnie szlag trafi jak po prostu wylazł mi z płyty zaczep, na ktorym wisiała sprezyna podtrzymujaca kaloryfer z chipsetu. myslalem ze 250zl poszlo sie pasc. mialem tyle szczescia, ze zrobilem downclocking do polowy parametrow (nizej sie nie dalo), dzieki czemu chipset sie nie zjaral. a zeby bylo bardziej hardcore, chipset nie ma slonki. goly rdzen. uech. zyje ;) uzylem drugiej pary zaczepow, ale musialem zrobic druga sprezyne z ...... kolka na klucze ;)

znik1 31-07-2006, 10:04

Aha. uwaga do zaprezentowanego "chlodzenia" WC. niestety caly uklad sie zalepi. na dluzsza mete chlodzic to nie bedzie. co innego gdyby gosciu obok kompa postawil ........ boiler ;)))))) jeszcze tylko do ukladu dolac jakiejs trutki na grzyby/bakterie/glony i przy odpowiednich blokach nawet heatpipe wymieka ;)))) a tak nawiasem, partactwo. btw. nie obrazac Adama Slodowego ;)

znik1 31-07-2006, 10:07

Ozesz kurcze. nie zauwazylem ze pojemnik w wiaderku robi za wymiennik ciepla. kicha. plastik ma niska przewodnosc cieplna, a powierzchnia styku wody w wiaderku z powierzchnia pojemnika tez jakas taka mala. to juz lepiej wykombinowac zwykly kaloryfer i niech sie chlodzi powietrzem. bedzie efektywniej, a i chlapac naokolo nie bedzie. mozna tez skombinowac chlodnice samochodowa, jakas mala zeby byla. chlodzenie grawitacyne spokojnie wystarczy.

Znakomity 31-07-2006, 10:50

Dobre tempy bedą woda z weza zimna, a upaly sa duze.

fxxx 31-07-2006, 21:33

@ Dumas i inni ;) jak sami jestescie tacy pro (bo przeciez umiecie wytykac bledy itd) to zrobcie sami i sie pochwalcie. tak, nie musicie sie znac na tym zeby oceniac....ale na czym opieracie komentarze? jak sie nie znacie (na robocie tez, we wszystko trzeba wlozyc troche pracy) to stfu i ogladac obrazki :) mi tam pasuje-bo jak senior zauwazyl- DZIALA (a fakt faktem jest bardzo cieplo-na zewnatrz)

kamien_007 01-08-2006, 01:35

heh śmieszne ale leprze chłodzenie wodne niż te standardowe chociaż ciszej jest:P:P

znik1 01-08-2006, 09:55

Zamiast takiego buklaka, jak pisalem mozna kaloryfer, a od biedy dluuuuugi wezyk rozpiety na tylnej sciance szafy. Miejsca nie zabiera, wystarczajaco chlodzi, cicho i po podlodze nic nie cieknie :) oczywiscie jak sie odpowiednio uszczelni.

@fxxx . gosciu nie zrobil zadnej rewelacji. jaki problem pojsc do sklepu, kupic zestaw do WC, dodatkowe rury i wepchnac w jakis kubłak ? Chlopaki niestety maja racje. Na cos takiego wystarczaja 3 godzinki.

Gufer 01-08-2006, 20:05

Pomysł jak pomysł .... jakoś tam działa . Tylko szkoda wody w te upały . Chyba wodomierzy nie masz .To samo można tez zrobić kupując zestaw CPC i wrzucić wężyk do wody .Miałem .. działa .

Legwan 05-08-2006, 01:49

Ciche to to nie jest ... Senior zapomnial podlozyc pod Atmana gabki i teraz wszystko drga...
Wode mam ze studni, wiec spokojnie :) i chlodna jest :D
A teraz upaly juz sie skonczyly :) Ale co najciekawsze to wydajnosc na wiekszym rdzeniu (Sempron s754) - wyniki bez dopaly w postaci wiadra:
20-23C na procku w IDLE
33 to byl jak narazie MAX osiagniety w srodku upalnego dnia
25-27C normalne temperatury w stressie :)

pawel360 05-08-2006, 18:13

Hmmmm.. a nie lepiej by bylo jak bys zamontowal wentylator ??. jak nie mas zmniejsca to kup 12 woltowy i zasilas i smialo mozesz do zasilacza podlaczy ja mam w swoim kopie 37 diOd i 5 wentylatorow i z tego 3 podlaczone do 1 zasilacza ;]

durczok 05-09-2006, 14:47

dziwie sie ze ja pokazales mam zamiar tez zrobic "mod" i zbieram pomysly ale na pewno takiej obodwy bym niechciał !!!

djzatorze 26-12-2006, 17:27

Boże mój! Żeby z ładnego kompa zrobić takie hm... coś?

Krulu 27-12-2006, 20:44

wiecie a ja mam lepszy pomysł :D ciągniemy jeden wężyk z łazienk i do pokoju podpinamy pod blok drugi podpinamy pod wylot z bloku i ciagniemy znów do łazienki. jeden podpinamy pod kran z ZIMNĄ :D wodą a drugi do umywalki :D nic nie cieknie a i woda napewno jest zimna :D:D:D

A-D-D 13-03-2007, 19:36

Weź to wiadro i mi samochód umyj hehe :)
