Galeria - Revermod v1.2

Sprzęt:

• Core 2 Duo E6600 (9 x 380 MHz)
• Asus P5W DH Deluxe
• 2 GB Kingston (2x 1 GB)
• ASUS Geforce 8800 GTX (Core: 620 MHz, Mem: 1950 MHz)
• Audigy 2
• 2x WD Raptor 74
• PSU: SilverStone 600 W
• PPU BFG Ageia
• Nagrywarka DVD

Opis:

V1.2

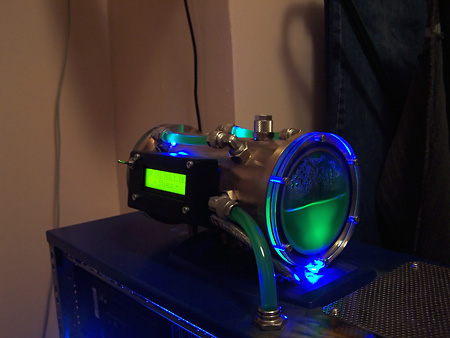

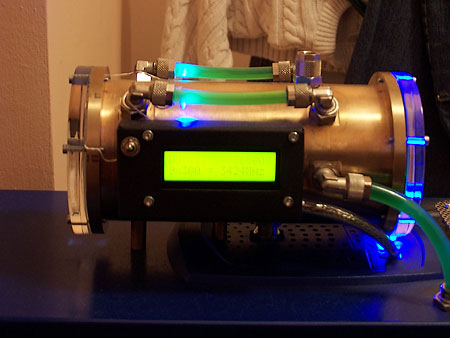

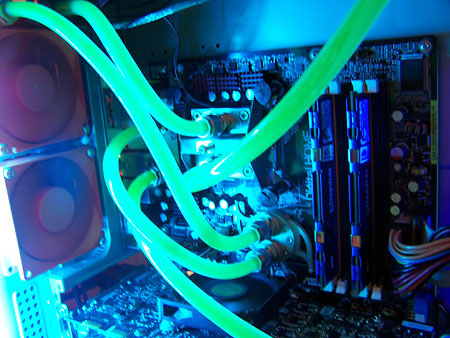

Od ostatniego moda postanowiłem popracować troszkę nad chłodzeniem (nad jego wydajnością) oraz przerobić zbiornik wyrównawczy. W tym celu dodałem kolejną chłodnicę z tyłu obudowy. Z płyty usunąłem oryginalne chłodzenie chipsetu, mosfetów i zamieniłem je wodnym tak aby nic się nie gotowało jak zechce coś kręcić. Tym razem postanowiłem zbiornik stylizować na ładunku wybuchowym wiec dodałem wyświetlacz 2x16, na którym można wyświetlać dane systemowe(mam nadzieje , że mi się to udało). Reszta jak V1.

V1

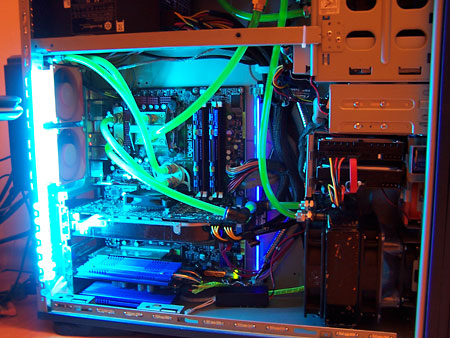

Pomysł na moda zrodził się w dwóch etapach. W pierwszym położyłem duży nacisk na system chłodzenia. Celem było stworzenie chłodzenia, które nadawałby się do ekstremalnego kręcenia. Jako podstawowy system został zamontowany W/C. W obudowie Thermaltake zamontowałem 2 chłodnice, Extreme Blck Ice 1 oraz na górze Black Ice 1, które chłodzą CPU, GPU oraz CHIPSET .Na dolnej zamontowałem dwa 12 cm wentylatory firmy SUNON, natomiast na górnej jeden wentylator firmy AKASA. Dodatkowo do chłodzenia procesora dodałem moduł Peltiera zasilanego przez dodatkowy zasilacz. Aby się nie zbierała na procesorze woda musiałem go dość szczelnie obudować. Zbiornik wyrównawczy wykonałem we własnym zakresie z miedzi by dodatkowo schłodzić wodę.

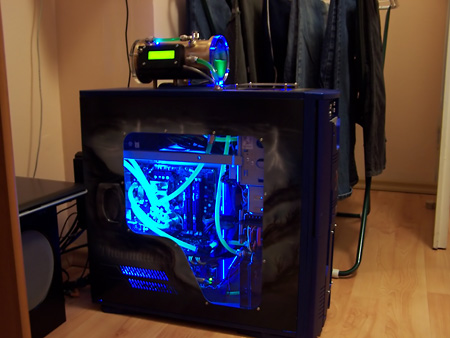

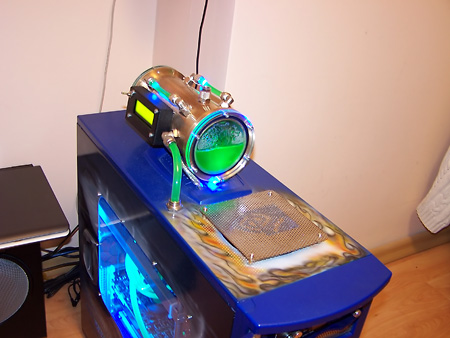

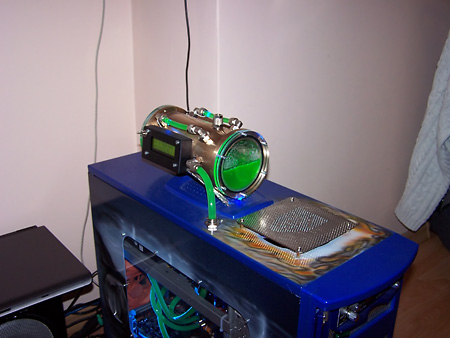

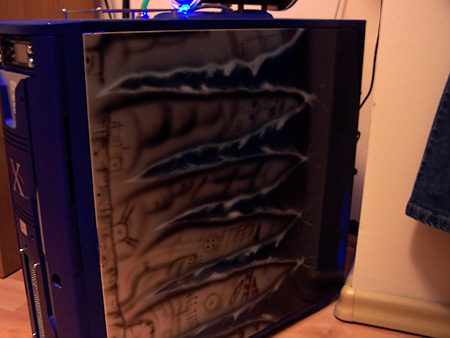

W drugiej części projektu zająłem się stroną wizualną. Przede wszystkim obudowa miała przykuwać uwagę. Pierwszą rzeczą jaką zrobiłem to zbiornik umieściłem na samej górze by był dobrze widoczny i podświetliłem go niebieskim światłem co daje dość ciekawy efekt w nocy. Usunąłem podświetlenie przodu zastępując go siatką chromoniklową z logiem, poprawiającą przepływ powietrza w obudowie. Od góry został wycięty otwór do montażu jednej z chłodnic przykryty również siatką z logiem i podświetlony niebieskimi diodami. Zarówno boki jak i góra zostały uzupełnione o grafikę. Wnętrze obudowy oświetliłem dwoma niebieskimi katodami.
