Autor Projektu : TaZiOr
Nazwa Projektu : Whispering Hurricane
E-Mail : [email protected]
WWW : None


Wstep :

Buda ta to Enlight PA-7254 , wykonana z bardzo dobrej jakosi materialow i swietnie wykonczona , zaopatrzona w zasilacz 300W firmowany przez Enlighta , tak naprawde jest to produkt firmy Sirtech, jednego z liderow na rynku zasilaczy.
Obudowa sama w sobie nie jest może zbyt piekna czy wymyslna ale za to jest bardzo przestronna i dobrze zaprojektowana.
Cala modyfikacja trwala jakies 2 tygodnie z przerwami :)))
Sam mod w sobie nie jest jakis wymyslny estetycznie , troszke zmian kosmetycznych , celem nadrzednym było swtorzenie systemu wmiare cichego, ale również dobrze chlodzonego. I tak wlasnie powstal WHISPERING HURRICANE.

Chłodzenie & Wyciszenie :

Zdecydowalem się na AC, decyzja ta powodowana była wzgledami glownie finansowym, gdyz dobre AC można zbudowac za niewielkie pieniadze.
W obudowie jest lacznie 8 wentylatorow, w tym jeden na procku., 6 z nich to Sunony Sleeve , jeden to Spire w aluminiowej obudowie oraz jakies no name. Wszytskie to oczywiście 80x80.

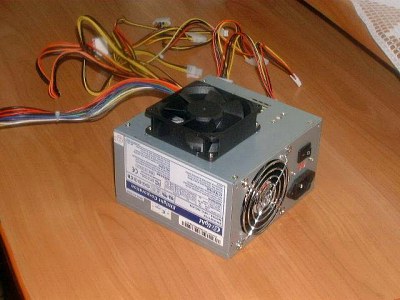

3 wentylatory zostaly ustawione na sztywno, te w zasilaczu(2) na 7V i ten pod zasilaczem na 5V, zapewnija one dobre odbieranie ogrzanego powietrza z okolic procesora.

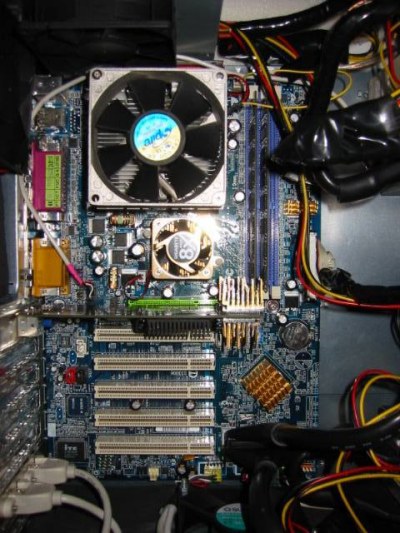

Sam wentylator na procesorze sterowany jest przelacznikiem 3 pozycjnym jedno biegunowmym , możliwe ustawienia to 7V/off /12V, glownie pracuje na 7V. Cooler na procku to Spire Falcon Rock(rewelacja)

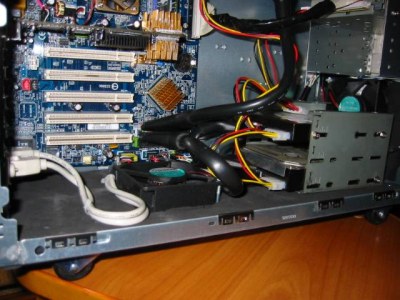

Kolejne 4 wentylatory czyli dwa 3 nawiewajace , jeden z przodu obudowy (chlodzacy zarazem dyski) , jeden od spodu obudowy (chlodzoacy grafike) oraz z boku obudowy (dostarczajacy zimne powietrze w okolice procesora oraz pamieci , no i szczytwoy wyciagjacy , zostale podpiete pod taki sam przelacznik jak wentylator na procesorze i w ten sam sposób sa sterowane, zwykle chodza na 7V a na noc je wylaczam.

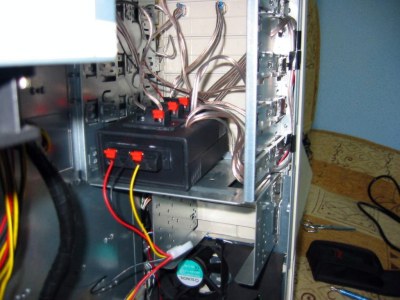

Wszytsko to podpiete jest do V-Box’a , pudeleczka mojego projektu do którego wpiete sa wszytskie wentyle itp
Caly system chlodzenia już przy 7V jest bardzo wydajny i zapewnia mojemu Athlonowi prace w mperaturze około 33 do 38 C w zaleznosci od temperatury otoczenia , jest to wynik bardzo zadowalajacy.
Obudowa zostala wyciszona gruba(1cm), bardzo gesta i ciezka pianka, dalo to znakomity efekt. Dragnia wentylatorow nie sa praktycznie w ogole przenoszone na obudowe , co oczywiście zaowocowalo spadkiem wydzielanego halasu.

Estetyka :

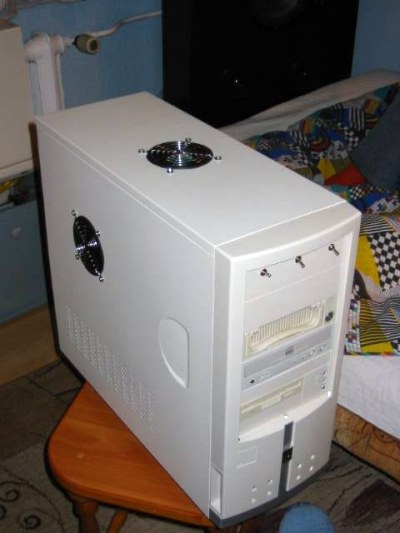

Jak widac na zdjeciach otwory na wentyle (zaledwie dwa widoczne) zostaly obwiedzione takim czyms czarnym , jest to przeciety przewod paliwowy 8 mm , w cenie 6 zl metr , dostepny w sklepach motoryzacyjnych.
Zalozone zostaly również grille na wentyle , standardowe chromowane.

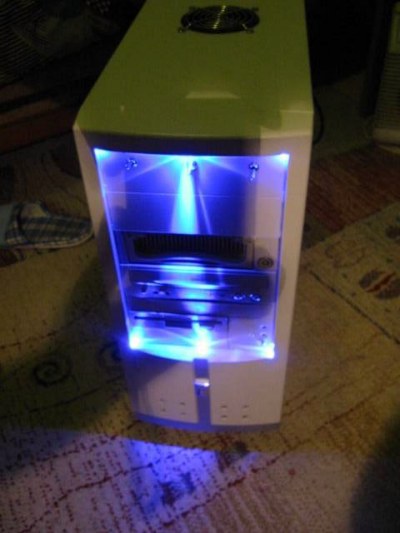

Podswietlenie to 6 diod niebieskich super jasnych , wlaczane lub wylaczane przelacznikiem. W planach jest cos wiecej ale na razie brak funduszy.
Okno nie wchodzi w gre na pewno i nie zadwac pytan dlaczego bo nie odpowiem.
Co do malowania to tez jets to kwestia funduszy i mojego kaprysu.

Wszytskie otwory itp. Zostaly wyciete wyzynarka firmy BOSH, rewelacja!, nie ma nic lepszego.

Koszty :

Buda – 130 zl (po znajomosci)
Wentyle – 5 x Sunon 80x80 = 35 zl (kupione od goscia na Allegro sprawuja się rewelacja, reszte już miałem)
Grille – 3x 80x80 = 12 zl
Pianka – ojciec mi zalatwil
Przewod paliwowy – 6 zl
Diody – 6x SJN LED = 12 zl
V-Box – ok. 20 zl razem z przewodami
Noze do wyzynarki = 20 zl
Kable IDE – 50 zl
i jakies inne duperele których nie wymienilem
Razem = ok. 300 zl

Konfiguracja sprzetu :

Proc : Athlon XP 1700+ DLT3C JIUHB 0307 B0 @2172 MHz(12x181)
Mobo : Gigabyte 7VA@ Radiator Mod
Ram : 512 MB DDR 333@362 CL2.5 6-2-2

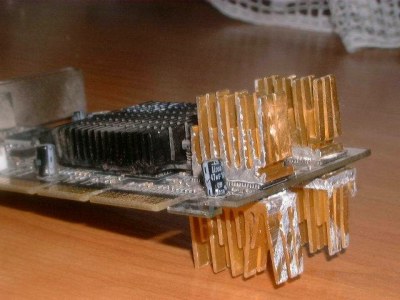

GFX : GF2 MX400 64 Mb TV-Out 200/143@260/200 @ Memory Radiator Mod
Sound : OnBoard Audio Codec
HDD : Maxtor Diamond Max 8+ 40 Gb & Maxtor Diamond Max 5 40 Gb
Opticals : LG CD-RW 8x4x32
Fdd : Fdd :D
Screen : Sony Tinitron Multiscan 110ES
OS : Windows 2000 + SP3

#tweak-CreW Rox
