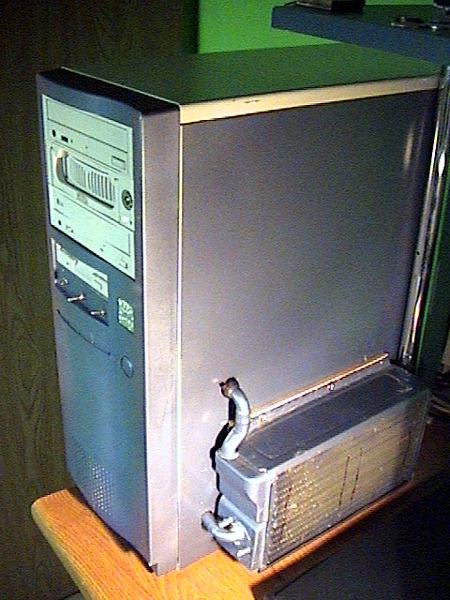

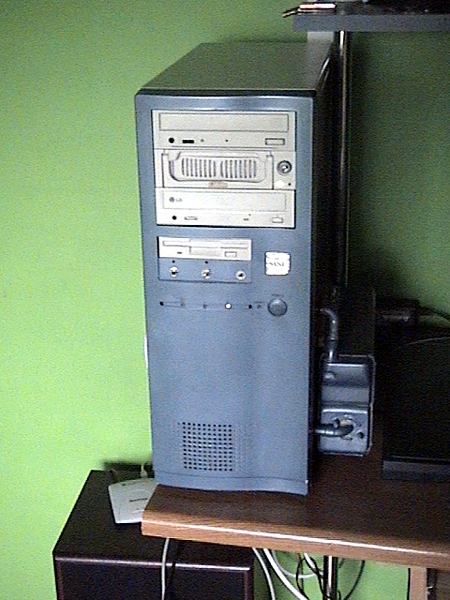

Oto moja buda jeszcze nie skończona ale już blisko końca także można już ja komuś pokazać. Na części zdjęciach widok ogólny, myślę ze warto zwrócić uwagę na zamatowanie chłodnicy (nagrzewnica od fiata nieco zmodyfikowana ) dzięki takiemu zamontowaniu udało mi się zmieścić wszystko w obudowie midi. Reszta zdjęć to już wnętrzności, blok na procku to blok miko chyba redbox się nazywa ale nie jestem pewien w każdym razie działa dobrze.

Może teraz krotki opis co i jak wiec tak:

WC:

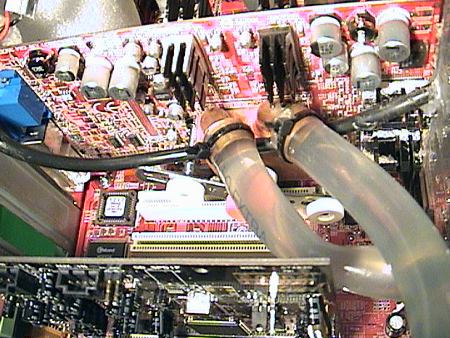

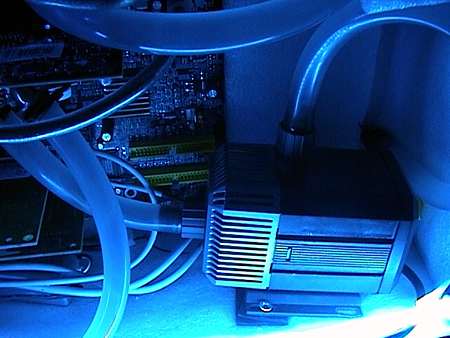

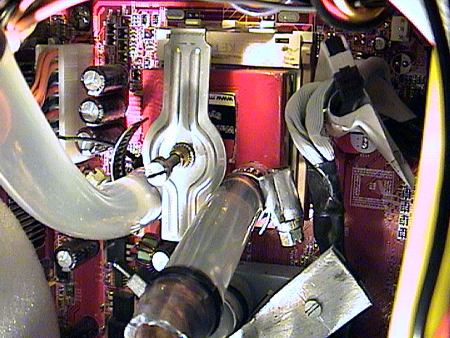

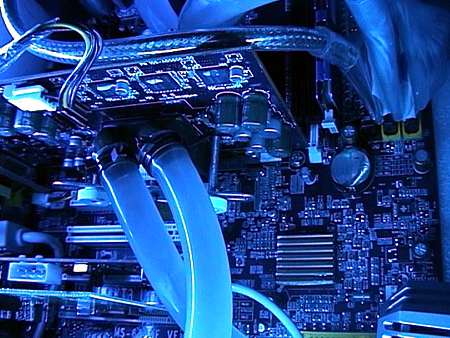

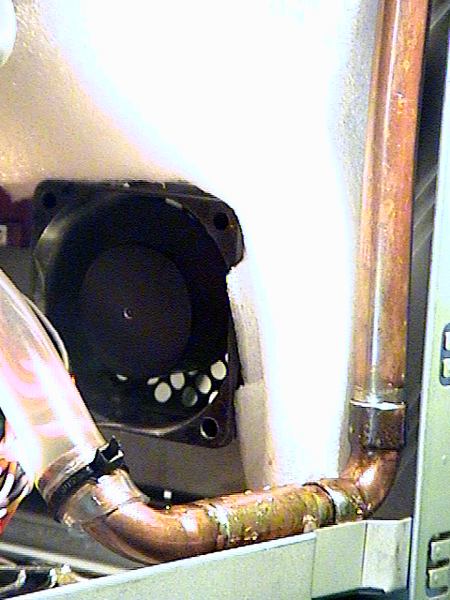

Pompka to Eheim 1048, pompuje wodę do chłodnicy, następnie woda wpada na chipset, później na procka a następnie poprzez kolejne ciekawe rozwiązanie jakim jest zastosowanie miedzianej rurki ( patent z miedziana rurka, bardzo oszczędza miejsce a dodatkowo oddaje trochę ciepła do otoczenia.) na kartę grafiki skąd z powrotem trafia do pompy. Zapinkę na chipset robiłem sam wiec się nie śmiać :-). Na Grafie zamontowany jest blok z Silliconvalley.

Case:

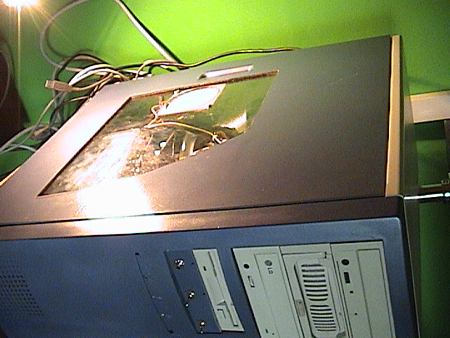

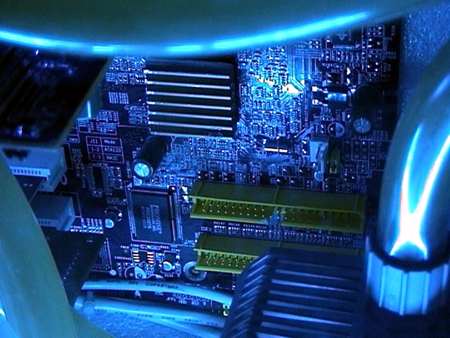

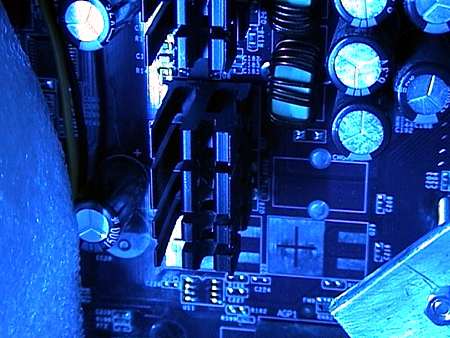

Obudowa jest wyciszona korkiem na bokach i pianka w środku. Wszystkie dziury są zatkane pianka złożona na pól. Z odległości 0,5 metra komp jest niesłyszalny. Wszystkie wiatraki chodzą na 5V. W środku znajdują się 2 katody niebieskie docelowa będzie jeszcze jedna uv bo kable reagują właśnie na uv a także chłodziwo będzie świeci mam już tusz uv tylko kasy na katodę brak.  Na mosfetach założyłem radiatorki tak jak na mostku południowym co pozwoliło uzyskać stabilne fsb 200 a jest to kt333 wiec to już max co ta płyta może pokazać nie paląc przy tym wszystkiego co jest do niej podpięte. Co do tego co jeszcze zostało do zrobienia to przede wszystkim uszczelka przy okienku, uporządkowanie kabli.

Konfiguracja to:

CPU: Athlon XP 1700xp @ 3100xp (200x12 1,85v)
GFX: R9500@R9500pro core 275/270 @ 364/311
MOBO: Msi KT3 Ultra 2 BR
RAM: Geil 400 cl2,5@cl2
HDD: WD 80 gb 8mb cash i sygate 30 gb 5200 obr/min

Temperatury to proc 47 stopni full load, grafa to nie mam pojęcia :] system 35 tez full load i dysk 53 ale to odczyt z syfgate bo wd nie ma czujnika a tak gorąco mu bo obłożyłem całego pianka i siedzi w kieszeni bez wiatraków bo mnie wkur.. i je wyłączyłem :] no to chyba tyle jak cos się zmieni wyśle zaktualizowane zdjęcia

Pozdro dla wszystkich Kaczorek
