Galeria - My precious

Autor: 3pm vel. subbass

Strona autora:

Opis:

Sprzęt:

• Płyta główna: ECS K7VTA3
• Procesor: AMD Athlon XP 2200+
• Pamięć RAM: 512 DDR@333 Elixir
• Grafika: Gainward GeForce 3 Ti 64 MB
• Dźwięk: SoundBlaster 128 PCI
• Dysk: 80GB Caviar (WD800JB)
• Napęd optyczny: CDRW, DVD LG

Opis:

Oto moje wspaniale, piękne, mądre, skromne dziecko :). Wprowadzone przeze mnie modyfikacje starałem się ująć na zdjęciach.

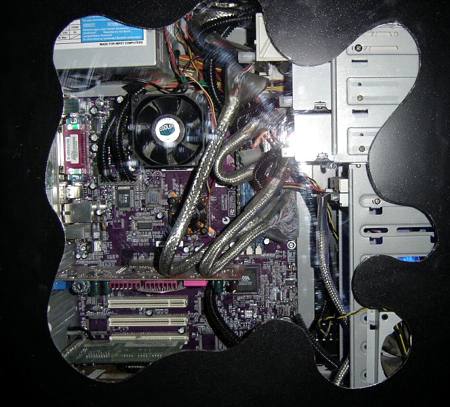

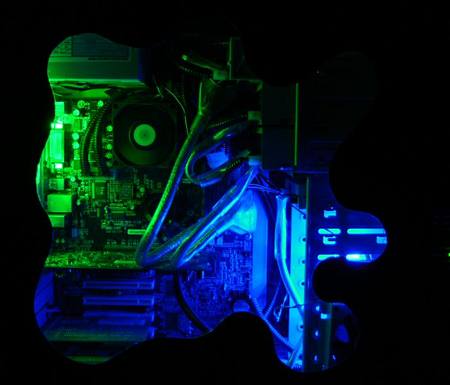

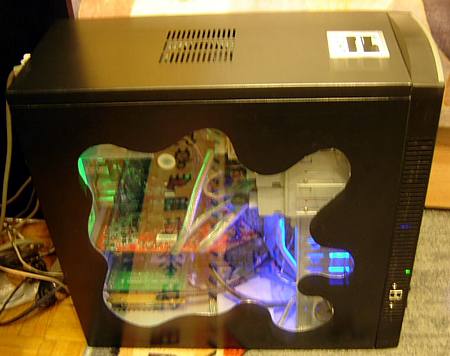

Początkowo fabrycznie obudowa Codgen, w bocznej ściance za pomocą wyrzynarki wyciąłem okienko, wyrównałem pilnikiem, od spodu wkleiłem szybke z plexi używając sylikonu do uszczelniania klopa.

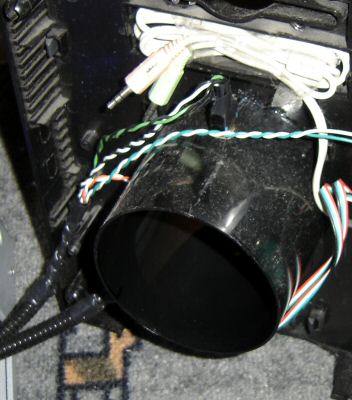

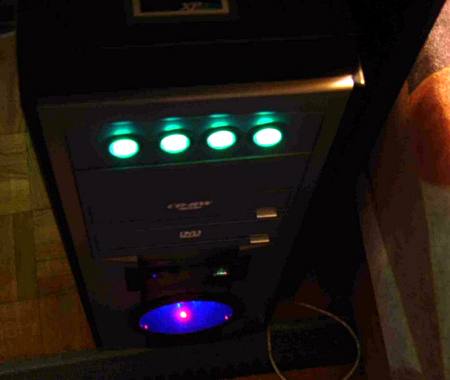

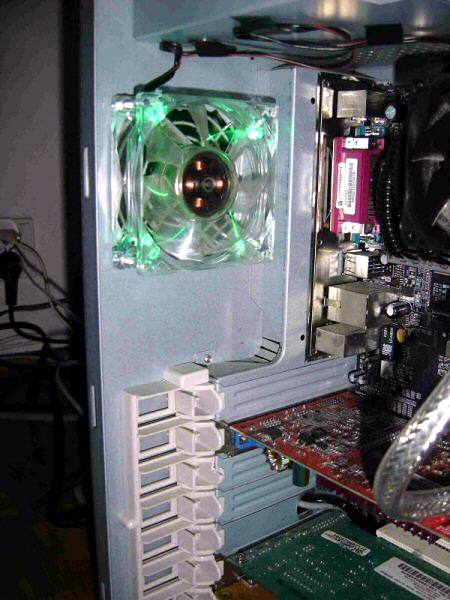

Następnie na śrubki podstępnie zabrane kumplowi z garażu przykręciłem 2 wiatraki 80 mm (jeden z tylu świecący, jeden z góry nieświecący ale tez go lubię :P). Oryginalnych osłon na wentylatory pozbyłem - hałasowały (słychać było szum powietrza, co było uciążliwe). Tylną osłonę zastąpiłem kratką taką fajną, górną zostawiłem w stanie surowym (bo nie widać, a w obudowie jest górna zakrywka). Dodatkowo jeden wentylator umieściłem z przodu naprzeciwko wstawionej rury czarnej prostej ;) (nadał się do tego celu tunel bass-reflex z kolumny głośnikowej) na dole rury wkleiłem diodę od aktywności HDD. Wentylatory w razie potrzeby spokojnego i komfortowego snu właściciela można wyłączyć za pomocą 4 przełączników wstawionych w jedną z zaślepek napędu 5.25" (jeden

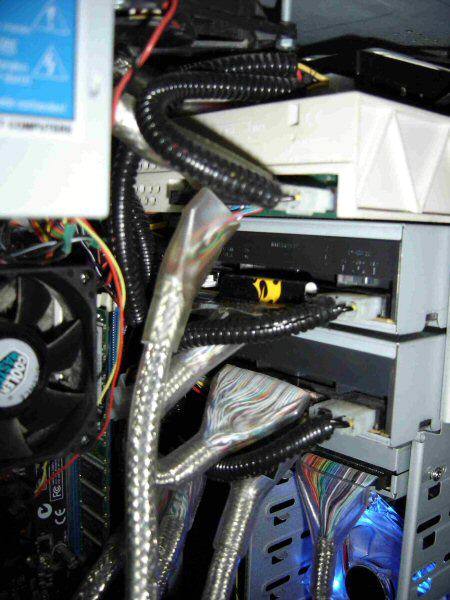

przełącznik służy do obsługi wentylatora który chwilowo jest niewykorzystany, planuje umieszczenie go na ściance bocznej, naprzeciw procesora, chwilowo wala się gdzieś na spodzie obudowy). Przy wierceniu otworów na przełączniki zaślepka pękła troszkę ale ogólnie się trzyma (dobra rada, nie wiercić w zaślepce wiertłem 20mm ;D) Wewnątrz obudowy przewody zasilające umieściłem w rurkach, taśmy od dysków wymieniłem na air flow. Komputer uruchamiało się za pomocą małego guziczka umieszczonego od góry rury zasysającej powietrze z przodu. Obecnie komputer uruchamiam za pośrednictwem pilota od alarmu jakiegoś takiego quasi-samochodowego, 1 kanałowego (jest to wygodne bo komp. mogę włączyć przed wejściem do domu :D) niestety zamontowałem to dziś
i jeszcze nie mam fotki. W planie jest zamontowanie wskaźnika poziomu wysterowania na wyjściu słuchawkowym z karty (kupiłem już ale nie założyłem) oraz pomalowanie wnętrza obudowy na czarno. (Może jeszcze wodotrysk i expres do kawy jak środków starczy :P)

Koszt całkowity modyfikacji:

• plexi 10zł (Castorama, (500x1500x2mm) = 25zl)
• wiatraki świecące 2szt. 40zł (20 zł/szt, centralna giełda komp., ul. Batorego w Warszawie)
• taśmy air flow 55zl (20zl/szt IDE, 15zł/szt FDD, REVOLTEC, cgk)
• wiatrak górny 6zł (wolumen, giełda elektroniczna w Warszawie)
• 4 przełączniki do panelu przedniego, komponenty 15zł (przełącznik 3zl/szt; oporniki, kable 3zł, wolumen)
• tunel, włącznik od zasilania (Reset) 7zł (6zl tunel, 1zl włącznik, wolumen)
• moduł alarmu + przekaźnik 50zł (wolumen)
• wskaźnik poziomu słuchawek 5zł (wolumen)

RAZEM =188zł

Podziękowania dla:

• mceya za wszystko,
• GreenGhost za udostępnienie wyrzynarki, jego ojcu ze udostępnił garaż ;p,
• Chudy, Krzychu za śrubki,
• Przybyl za pomoc w procesie twórczym,
• Sponsorom za hajs (Mamusi i Tatusiowi :D)

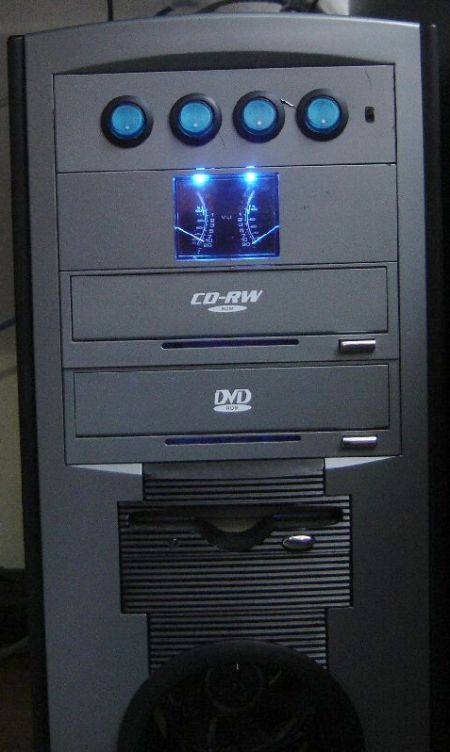

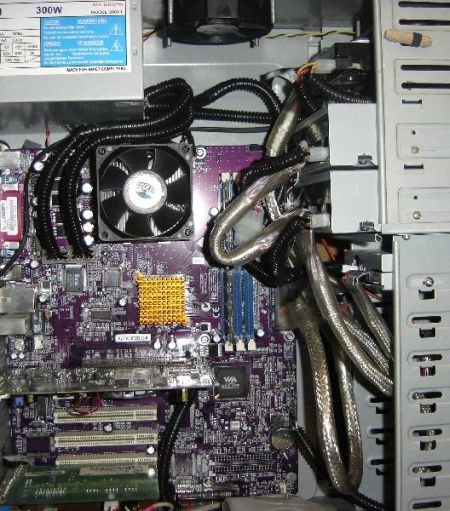

UPDATE: W końcu wziąłem się w garść i poukładałem przewody :P (jak się wam podoba??), poprawiłem też troszke otwór na wentylator górny i wymyśliłem zastosowanie dla 4 wiatraka z którego nie korzystałem. Dysk mam zamocowany w miejscu napędu 5,25 na samej górze, a nad nim jest wyciągający powietrze wiatrak 80mm, i chłodzi, że hej :P lol spada mi temp dysku z 38 do 29st. (przynajmniej tak wskazuje SpeedFan). [A i jeszcze zdarzył się ujemny mod automatyczny :P padł zielony wiatrak :P]. Zmieniłem też trochę front. Dodałem takie wskazóweczki latające :D (więcej na forum http://forum.dzikie.net/?action=show_temat&id=9803&p=5).
