Czujnik przepływu cieczy w układzie WC

Teoria

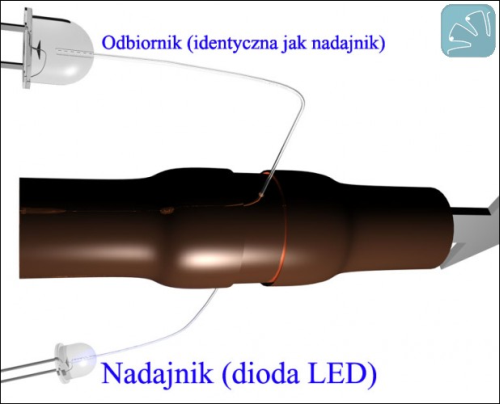

Teoretyczna odpowiedź jest prosta: maszyna może zostać uruchomiona dopiero wtedy, gdy zostanie wykryty ruch cieczy w układzie WC. Taka detekcja jest możliwa i dopiero jej odpowiednie powiązanie z układem zasilającym komputer daje gwarancję bezpiecznej pracy. Jeżeli w trakcie używania maszyny, z dowolnego powodu, pompka przestanie działać, układ automatycznie wyłączy zasilanie komputera. Teoretycznie mamy więc 100 % bezpieczeństwa. Pięknie! Ale praktyczna realizacja tego co łatwe teoretycznie, często nastręcza poważne problemy. Tak jest (niestety) w tym przypadku. Zanim opiszę zaproponowane (i działające) rozwiązanie warto parę słów poświęcić temu co już udało się odszukać w sieci na powyższy temat. Wystarczy wpisać w zaawansowane Google: czujnik fotoniczny i znajdziecie opis zasady działania ciekawego pod względem technicznym przepływomierza-czujnika fotonicznego, wykorzystującego światłowód. Poniższa grafika przeznaczona jest dla leniuchów, którym nie chce się wykonać kilku klików.

Rozwiązanie bardzo eleganckie, ale wymagające precyzji wykonania. Na etapie prototypu prawdopodobnie będą problemy z powtarzalnością wyników, zwłaszcza przy pracy urządzenia w charakterze przepływomierza. Zdobycie kawałka światłowodu też może być trudne, chociaż Autor twierdzi co innego. Rozwiązanie jest chronione prawnie. Elektronika nie jest opisana, ale dla jako tako orientujących się w temacie wystarczy stwierdzenie, że można łatwo stworzyć układ detekcyjny działający na zasadzie komparatora, który będzie miał stan 0 lub 1 na swoim wyjściu, zależnie od ruchu cieczy w układzie. W tym przypadku skalowanie czujnika, w celu zmierzenia wartości przepływu, można sobie spokojnie darować. Reszta polega na banalnym (dla kogo banalne, dla tego banalne) połączeniu odpowiednich styków w przekaźniku. Drugim, zauważonym na Targach Moddingu w Krakowie w 2005r, rozwiązaniem (ale niestety nie zrealizowanym do końca - podobno były kłopoty z odbiciami promieni wewnątrz urządzenia) jest zwykła turbinka.

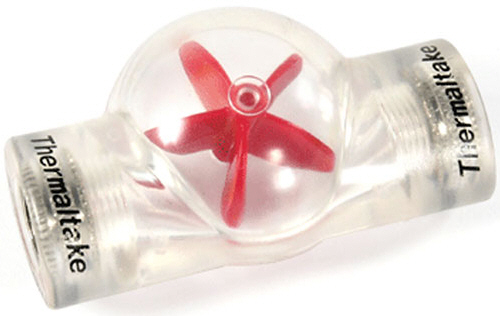

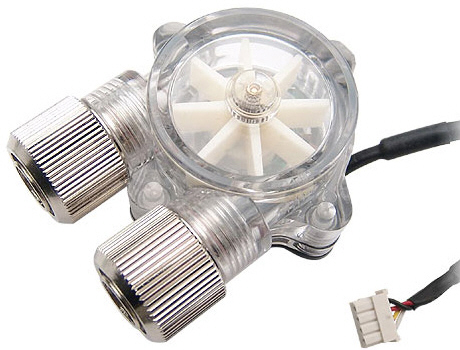

Turbinki firm: X4PRO, Koolance, Innovatek I Thermaltake

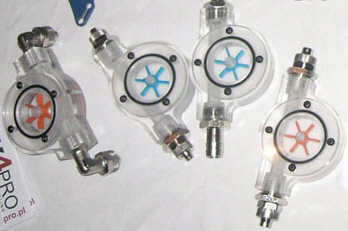

Turbinkę polskiej firmy X4PRO prezentowałem na łamach "Dzikiego.net" w sprawozdaniu ze wspomnianych Targów. Łatwo można sobie wyobrazić układ optoelektroniczny reagujący na obrót turbinki i dający na wyjściu ciąg impulsów prostokątnych. Potem następuje ich nieskomplikowana detekcja, porównanie z poziomem odniesienia i wreszcie wyjście typu 0 - 1, zasilające przekaźnik. Ale skoro pomysłodawca nie był w stanie doprowadzić do poprawnego działania urządzenia, szkoda było mi czasu (i pieniędzy) na eksperymenty. Chociaż na pierwszy rzut oka wydawać by się mogło, że problem jest do rozwiązania. Na rynku są do nabycia przepływomierze firm Koolance i Innovatek (~35$) działające na powyższej zasadzie. Wytwarzany sygnał elektryczny umożliwia ich wykorzystanie przez program typu Motherboard Monitor i jego funkcję "shut down". Ale wtedy tracimy kontrolę nad obrotami jednego z wentylatorów. Można też dokupić (50$) wykonawczy układ elektroniczny. Uważam, że dostępność, funkcjonalność i cena są niezadowalające.

Czujnik SF800

Najbardziej zbliżony do realnych potrzeb użytkownika WC jest, holenderskiej produkcji, przepływomierz SF800, mierzący przepływ o wartościach w zakresie 30 - 1200 l/godz. Urządzenie do pomiaru wartości przepływu wykorzystuje promienie podczerwone, udostępniając na wyjściu sygnał, którego częstotliwość jest proporcjonalna do intensywności przepływu. Jedynym mankamentem jest cena. Żądane na Allegro 180 PLN to zdecydowanie za dużo. Pod względem funkcjonalnym i elektrycznym sytuacja wygląda identycznie jak przy przepływomierzach typu "turbinka". Wykonanie elektroniki to jeszcze około 25 PLN. Nie mam zamiaru nikomu grzebać w kieszeni. Kto zechce - ten kupi. Jak dla mnie jest to stanowczo za drogo.
