Diody LED

Po co te diody?!

Diody LED mogą mieć bardzo wiele zastosowań. Oto niektóre z nich. Część zdjęć pochodzi z mojego wcześniejszego projektu Z1.

Oświetlenie

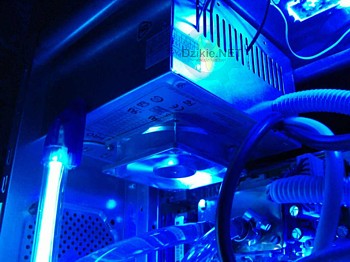

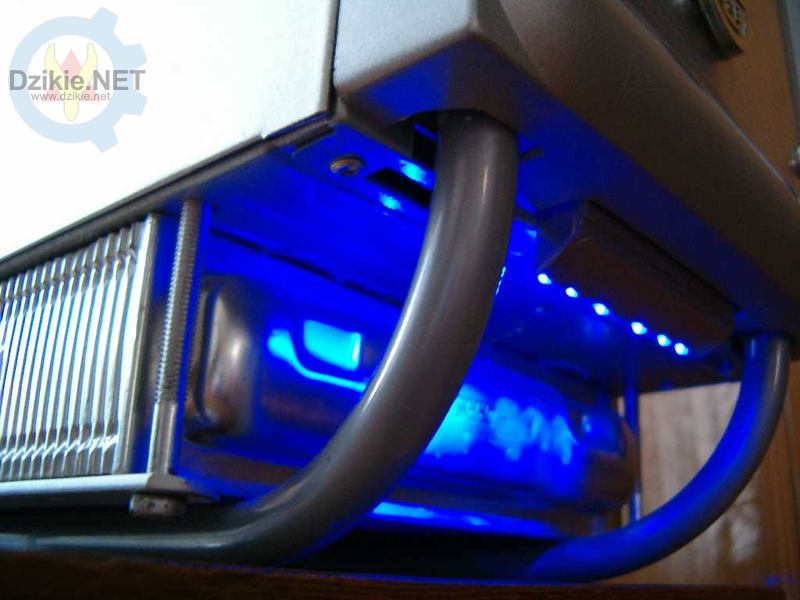

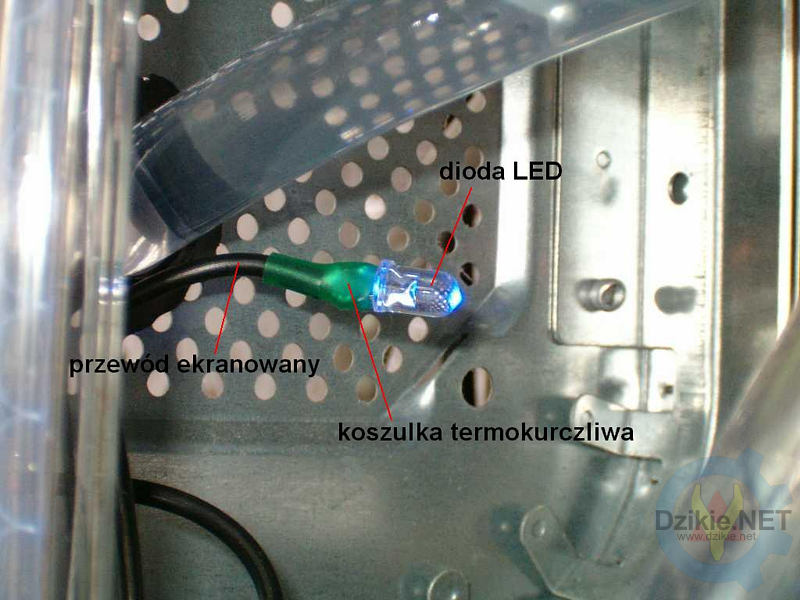

Diody są najczęściej używane do oświetlania różnych elementów modyfikacji. W swoim komputerze mam kilka takich luźno rozmieszczonych (oświetlają elementy o strategicznym znaczeniu). Jeżeli nie mamy gdzie ukryć kabli użyjmy czarnych, okrągłych, ekranowanych (np. typu audio-video), które prezentują się nad wyraz elegancko :).

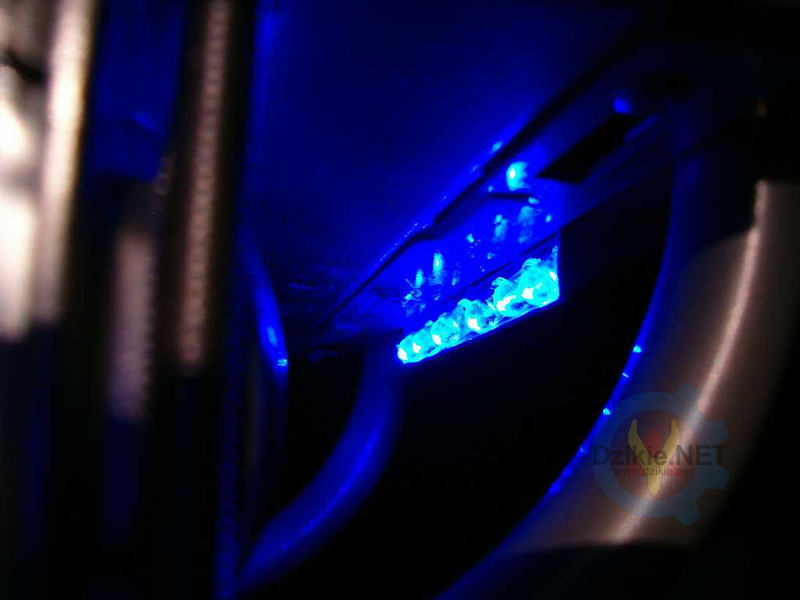

Powyżej widzimy (własnoręcznie wykonany) reflektor z sześciu diod LED oświetlający przód chłodnicy. Jest on zrobiony z plastiku o grubości 1mm. Z arkusza takiego plastiku wycinam poszczególne elementy. W miejscu zgięć robię nożykiem lekkie nacięcia, a następnie zaginam dany element na krawędzi stołu. Do łączenia elementów używam przeważnie kleju szybkoschnącego. Na koniec zostaje pomalowanie całości na odpowiedni kolor.

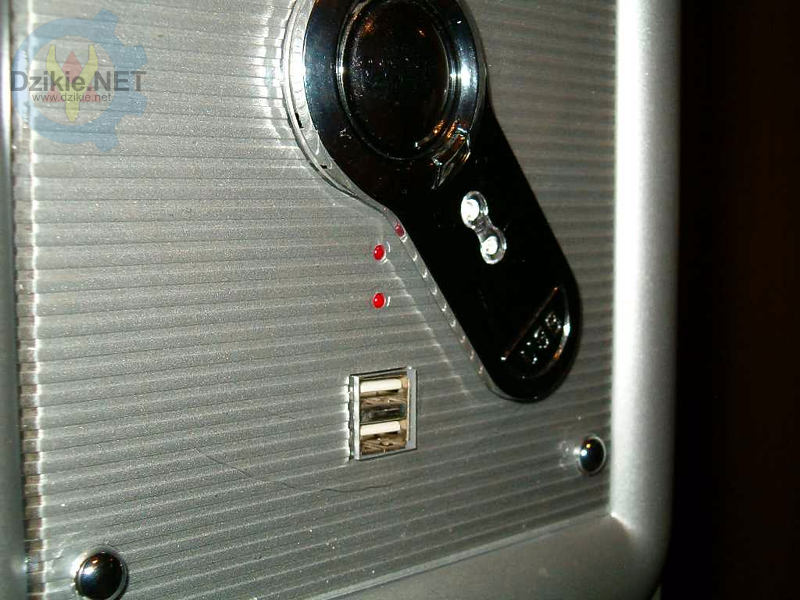

Wymiana diod w tzw. front-panelu to już standard niewarty opisywania. Powyższe zdjęcie jest tutaj ponieważ nie pasuje do żadnej innej kategorii ;-).

Głośniki

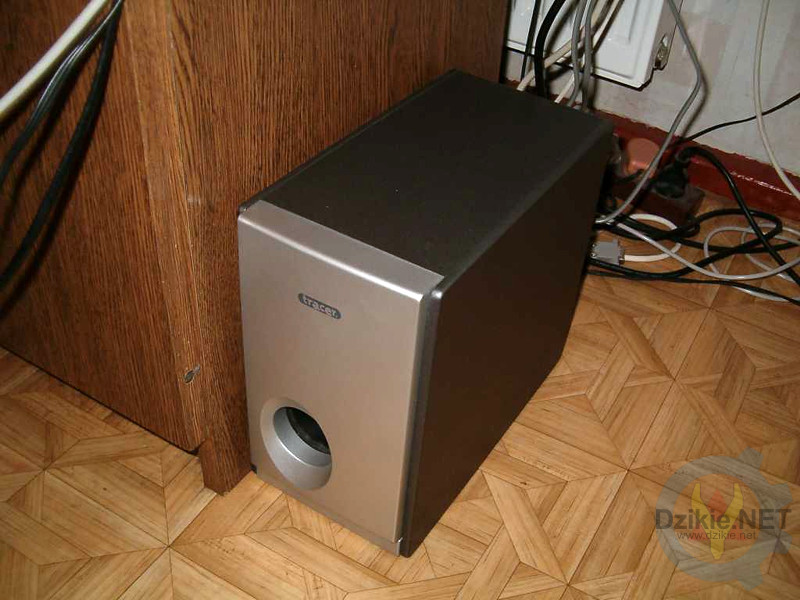

Podświetlanie otworu w obudowach typu bass-reflex w subwooferach jest bardzo proste do wykonania, a przy tym ciekawie wygląda.

Wystarczy jedna superjasna dioda i rezystor (w moim przypadku 560om przy napięciu zasilania 14V). Jedynym waszym problemem może być zlokalizowanie w zasilacza, do którego podłączona będzie dioda. W razie problemów poproście kogoś (elektronika) o pomoc.

Po subwooferze przyszedł również czas na satelity.

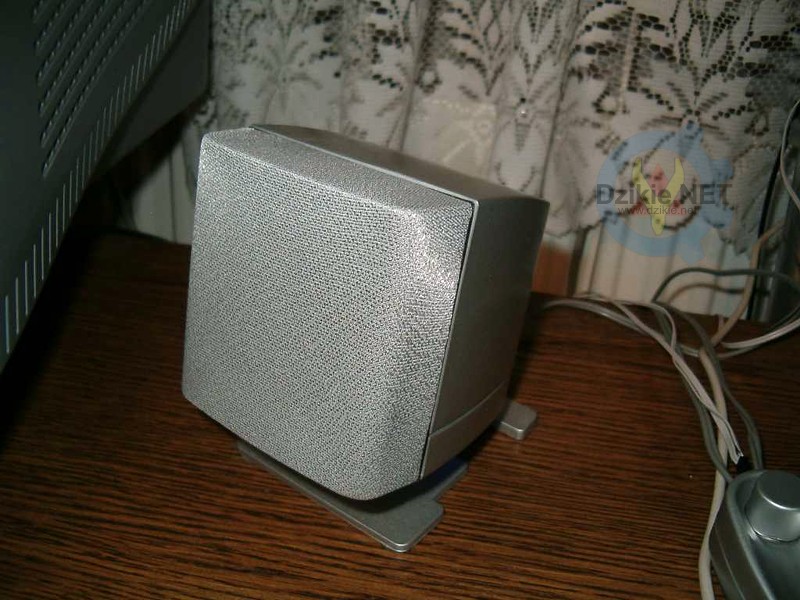

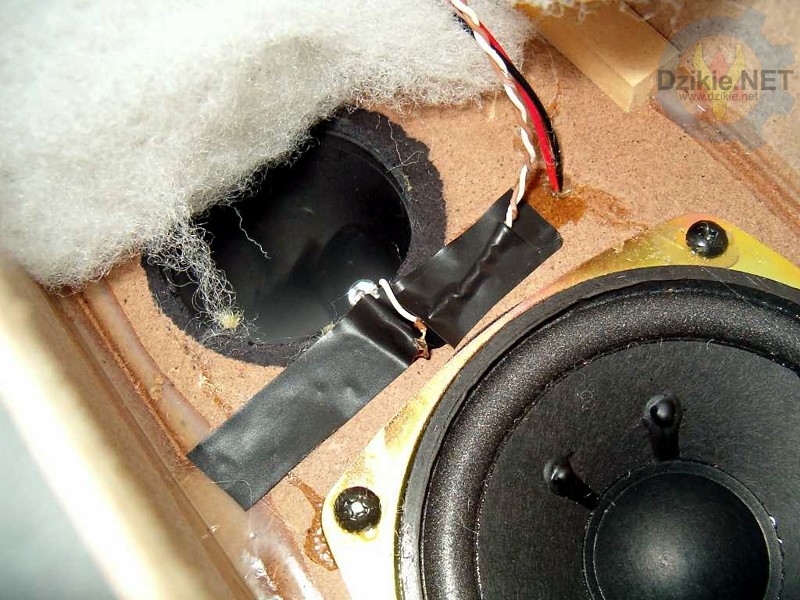

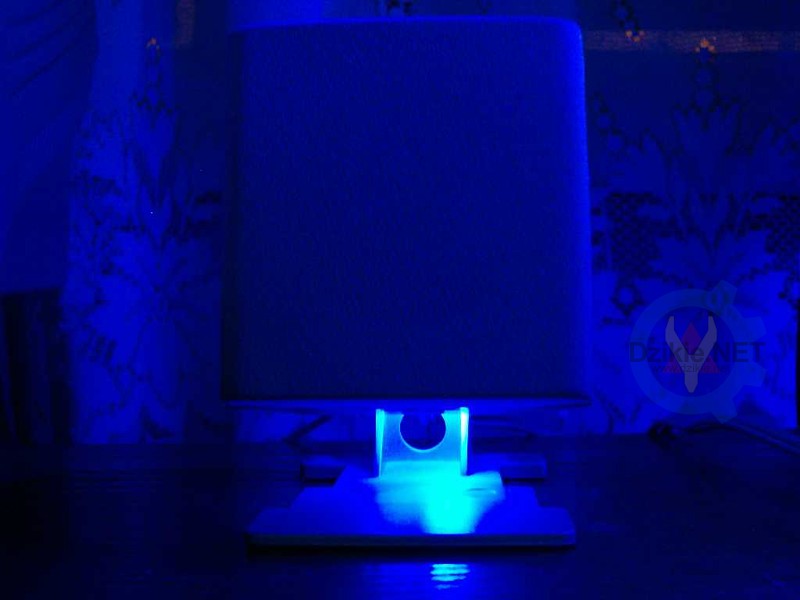

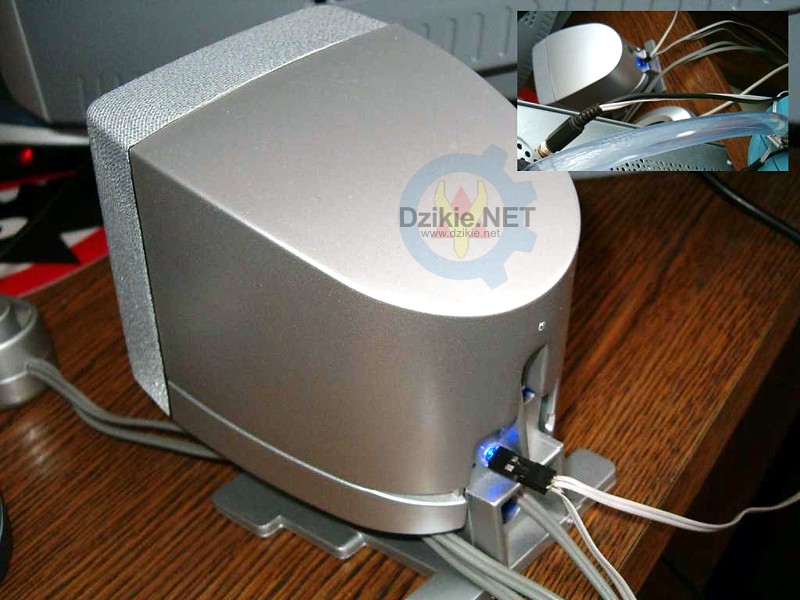

W podstawce satelity wywierciłem jeden otwór 5mm i umieściłem tam diodę superjasną. Jak widać nie jest ona przylutowana na stałe. Nie montujcie nigdy, niczego na stałe. Może przyjść taki dzień, że trzeba będzie dany element zdemontować. Stosując dodatkowe wtyczki i gniazda zaoszczędzicie sobie wielu kłopotów. Z tyłu obudowy mojego komputera znajduje się gniazdo minijack, do którego jest doprowadzone napięcie zasilające diody użytej na zewnątrz.

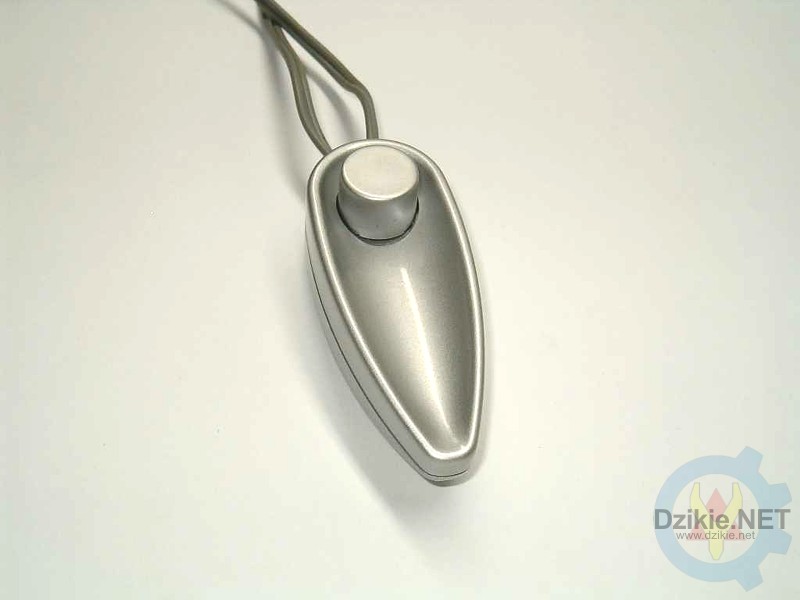

Jak już podświetlać to kompleksowo! Zdjęcie powyżej przedstawia pilota do regulacji głośności zestawu audio. Postanowiłem umieścić w nim diodę niebieską, tak by podświetlała od tyłu gałkę potencjometru.

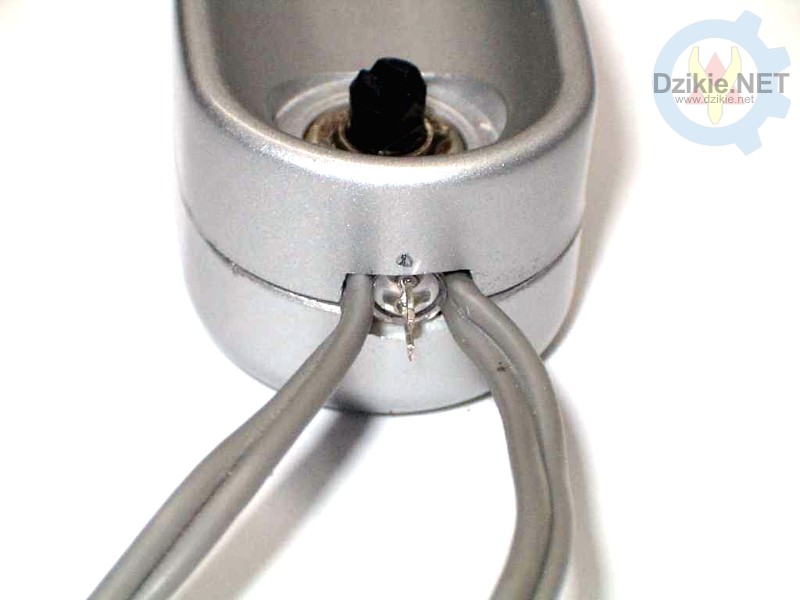

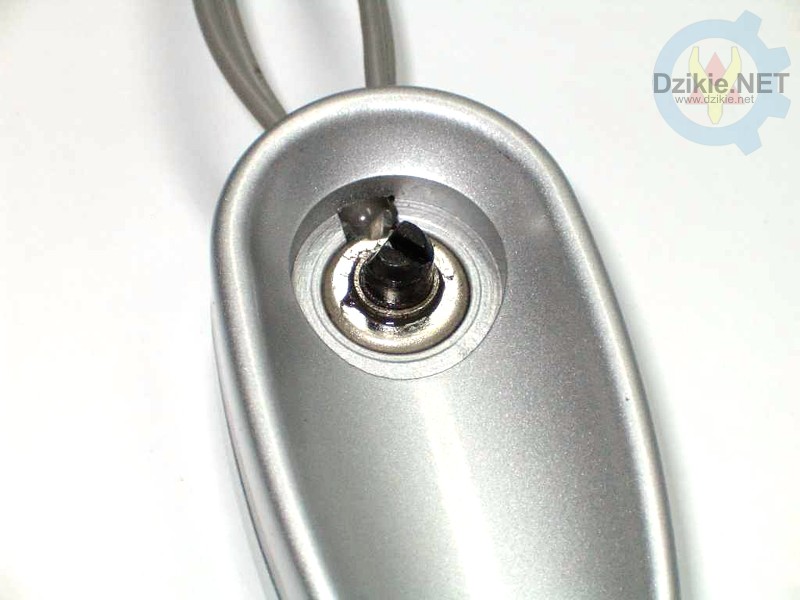

W tym celu, po otwarciu obudowy pilota, wyciąłem trochę plastiku robiąc w ten sposób miejsce dla diody o średnicy 5mm. Tworzywo, z którego zrobiony jest pilot, okazało się bardzo miękkie, więc bez problemów można było je obrabiać nożykiem do tapet. Z tyłu pilota wystają końcówki diody, do których bezpośrednio podłączana jest wtyczka zasilająca.

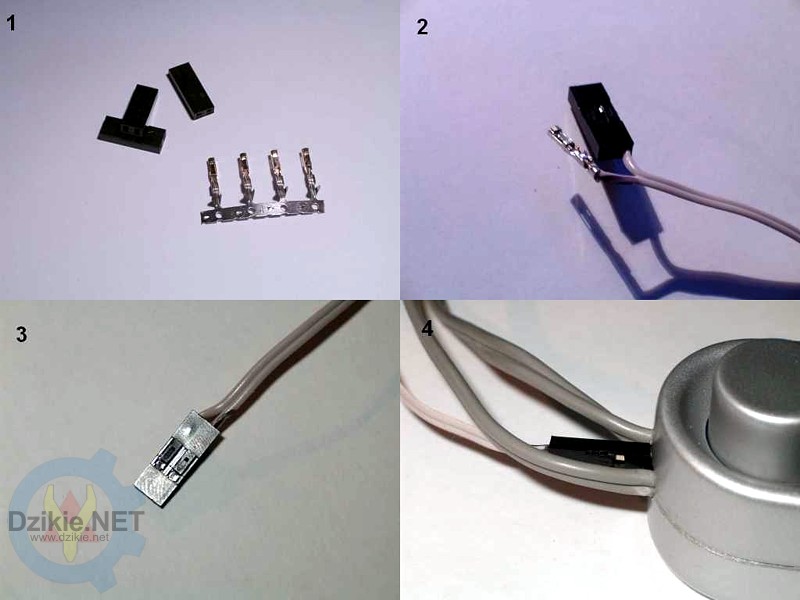

Bliższe spojrzenie na wspomnianą wtyczkę - do kupienia w sklepach elektronicznych. Do niej doprowadzone jest napięcie 3,5V z zasilacza opisanego kilka akapitów wyżej.

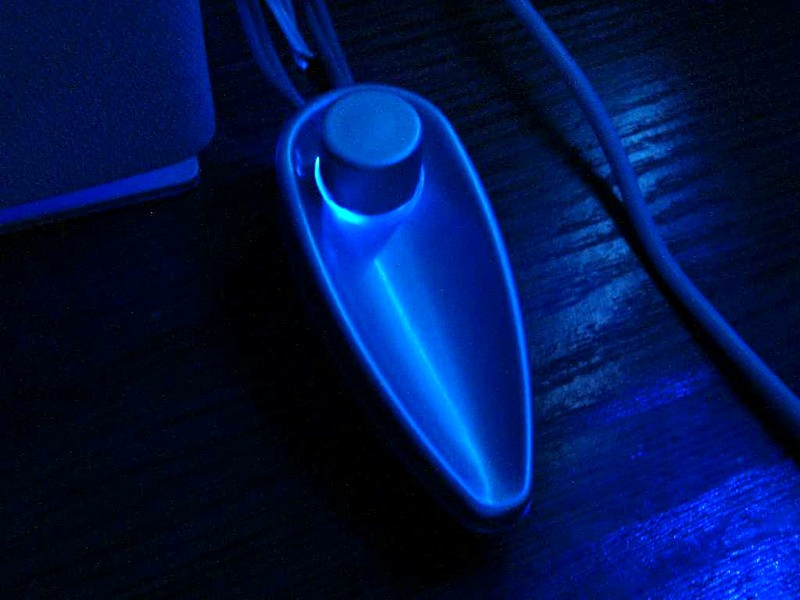

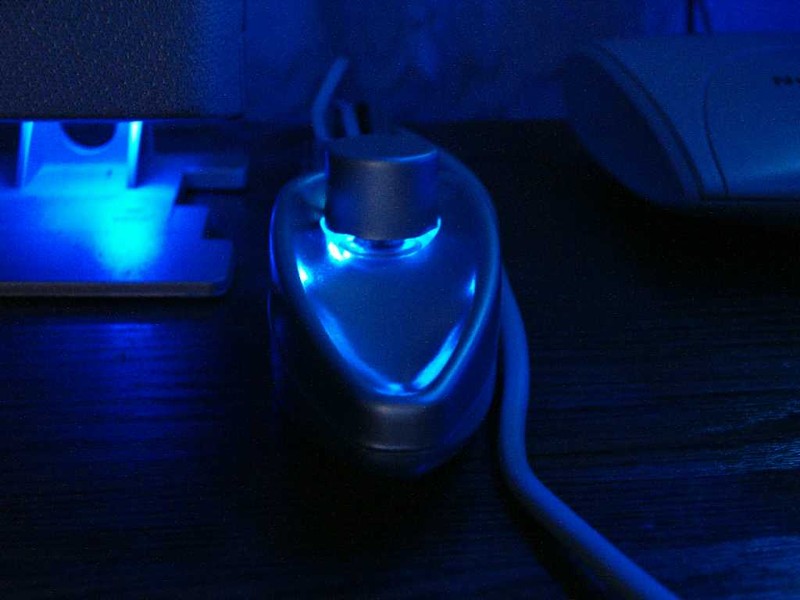

Uzyskany efekt to lekka poświata wokół gałki potencjometru :).

Wentylatory

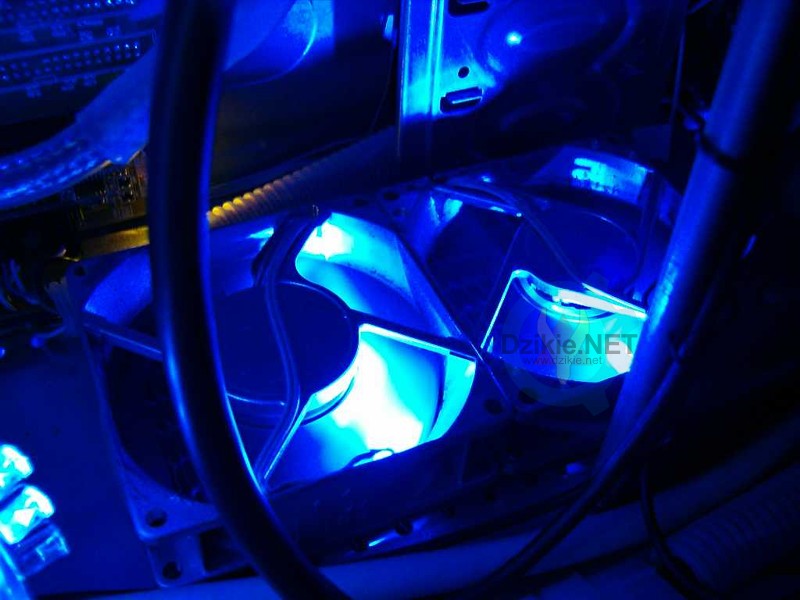

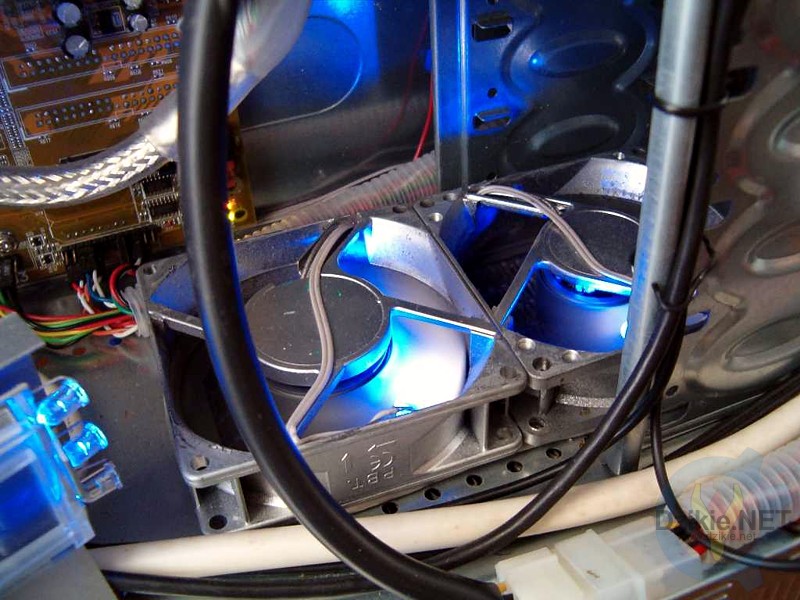

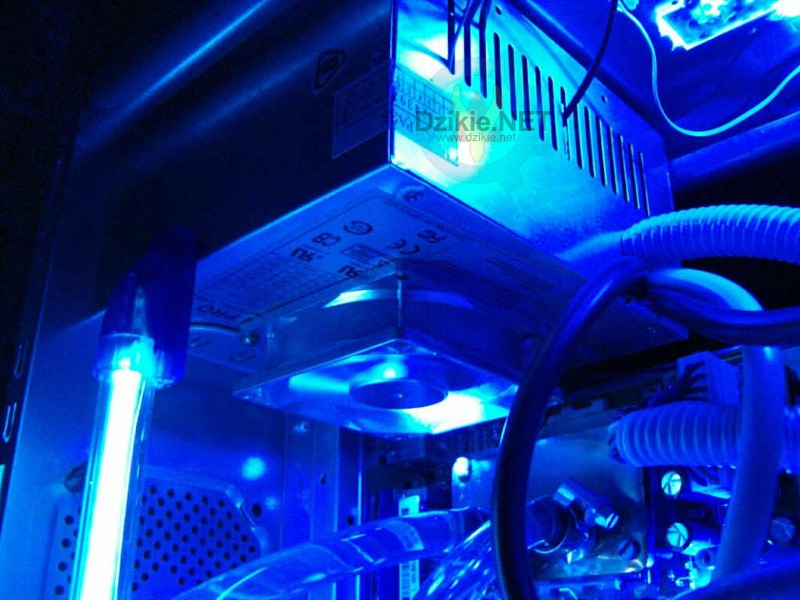

Dzisiaj świecące wentylatory są bardzo popularne i stosunkowo tanie. Ale jeszcze jakiś czas temu ludzie malowali zwykłe wiatraki chromem w sprayu i podświetlali diodami. Te na zdjęciach powyżej były malowane w całość, bez rozbierania na części - nie było z tym żadnych problemów. Najlepszy efekt uzyskuje się podświetlając wentylator za pomocą czterech diod superjasnych (po jednej na każdej z czterech ścianek).
