Diody LED

Neonki

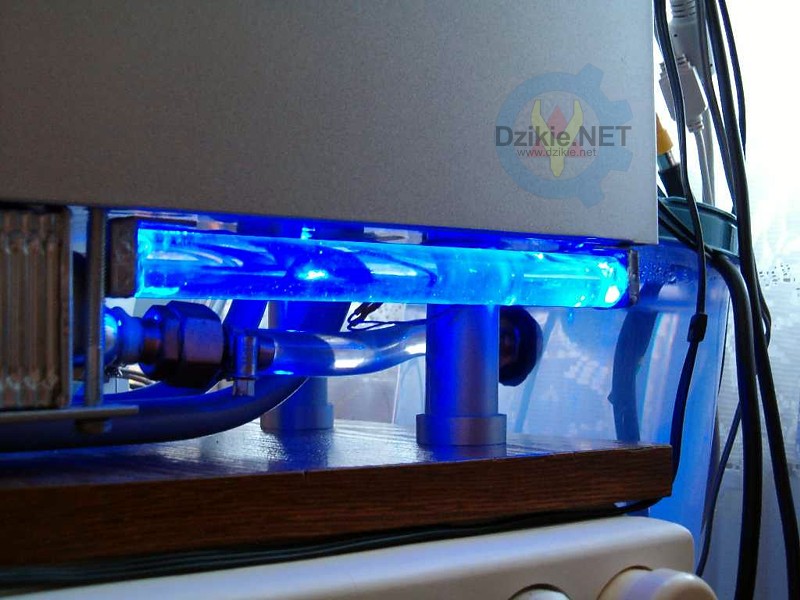

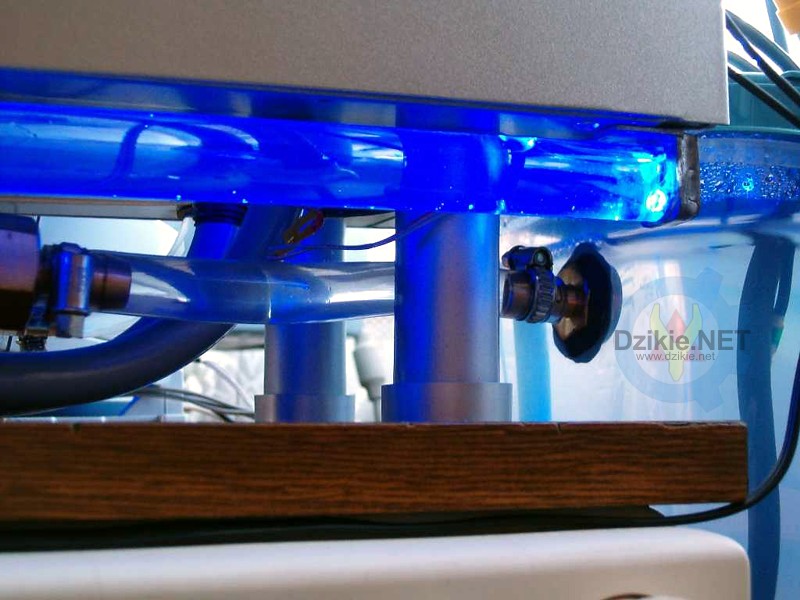

Kolejny punkt programu to tzw. neonki domowej roboty. Idea jest prosta - szklana rurka lub przezroczysty wąż igielitowy albo przezroczysta koszulka termokurczliwa (ciężko taką kupić) o długości kilkunastu centymetrów, na obydwu jej końcach umieszczamy diody LED, a samą rurkę wypełniamy wodą lub żelem. W przypadku wody całość musi być szczelna, dlatego najlepiej dobrać średnicę rurki tak, aby dioda wchodziła na wcisk. W swojej modyfikacji wykorzystałem szklaną rurkę od termometru okiennego. Ma ona dużą średnice wewnętrzną (prawie 15mm), co z początku stanowiło problem (jak tam umieścić diody?!). Elementy wycięte z laminatu (to z czego się robi płytki drukowane) połączone poxiliną i distalem wraz z odrobiną finezji i jakoś się udało.

Molex

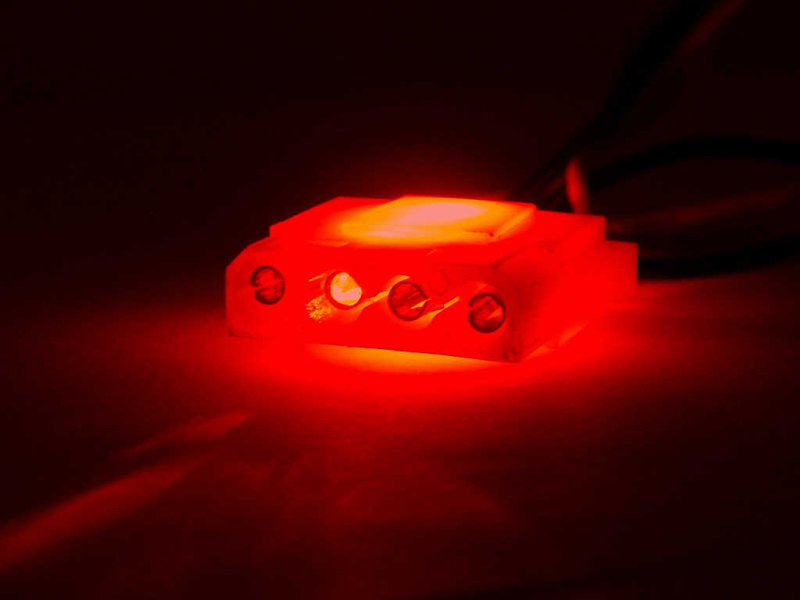

W dobie Molex-ów reagujących na światło UV podświetlanie ich we własnym zakresie za pomocą diod może wydawać się hmm... niepotrzebne (zbyteczne, daremne?). Ma to jednak swoje zalety. Trochę więcej pracy, ale za to mniejsze koszty i lepszy efekt!

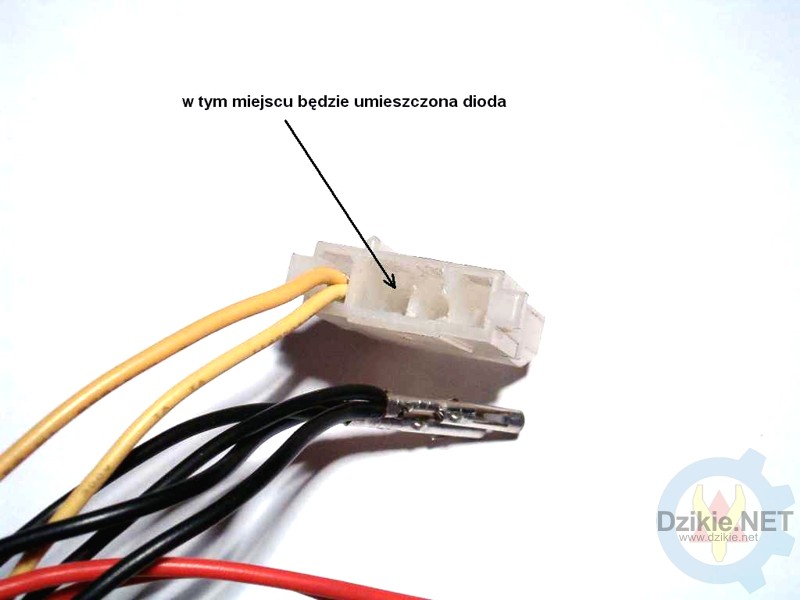

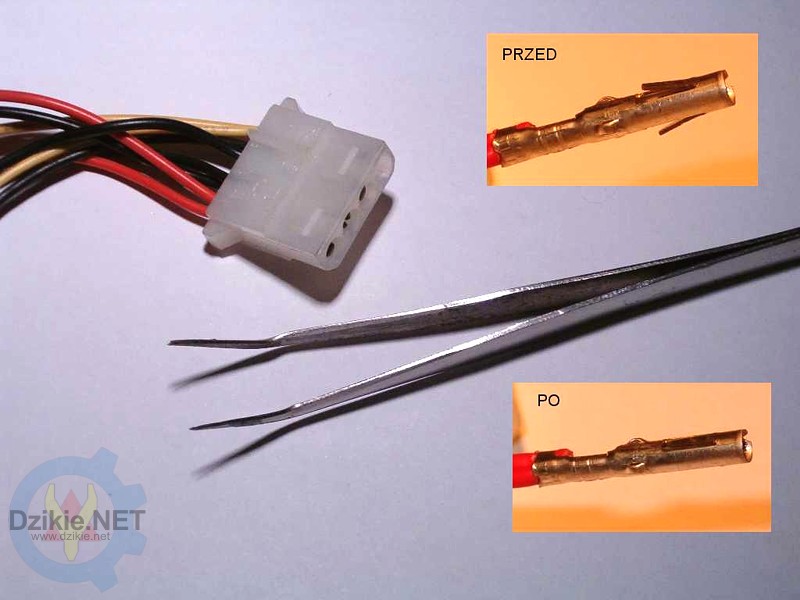

Pierwsze co musimy zrobić to rozebrać wtyczkę Molex. Nie jest to trudne, będzie nam potrzebna pinceta (lub np. igła, cyrkiel). Z pomocą tego narzędzia musimy wgnieść haczyki przy metalowych elementach (tak jak na zdjęciu). Wyjmujemy kabel czerwony (+5V) i oba czarne (masa). Następnie w środkowej przegrodzie musimy zrobić wyżłobienie. W tym miejscu będzie umieszczona dioda LED.

Do podświetlenia jednego Molexa wystarczy jedna dioda superjasna, o średnicy 3mm, np. koloru czerwonego. Przyjmując prąd diody I_d = 15mA i napięcia przewodzenia U_d = 2V obliczyłem z wcześniej podanego wzoru rezystancję wynoszącą 300om. W modelu wykorzystałem rezystor 330om ponieważ taki akurat miałem pod ręką.

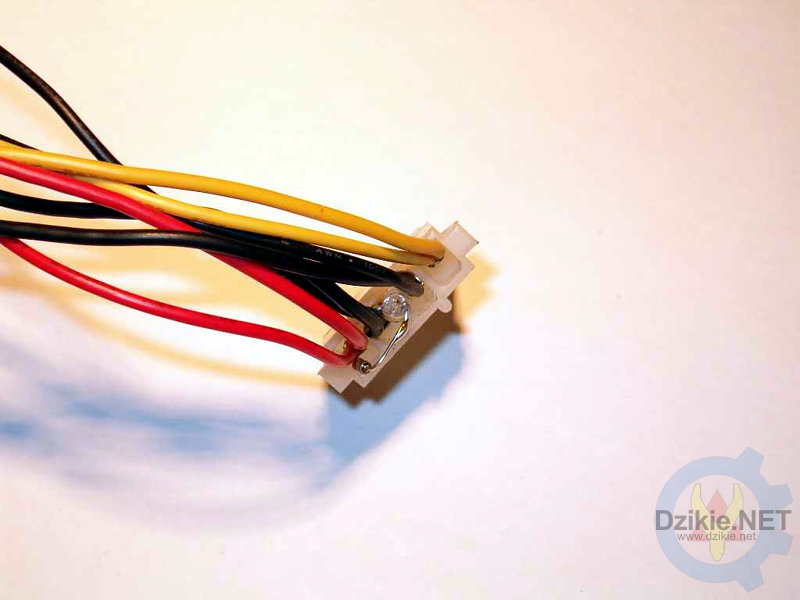

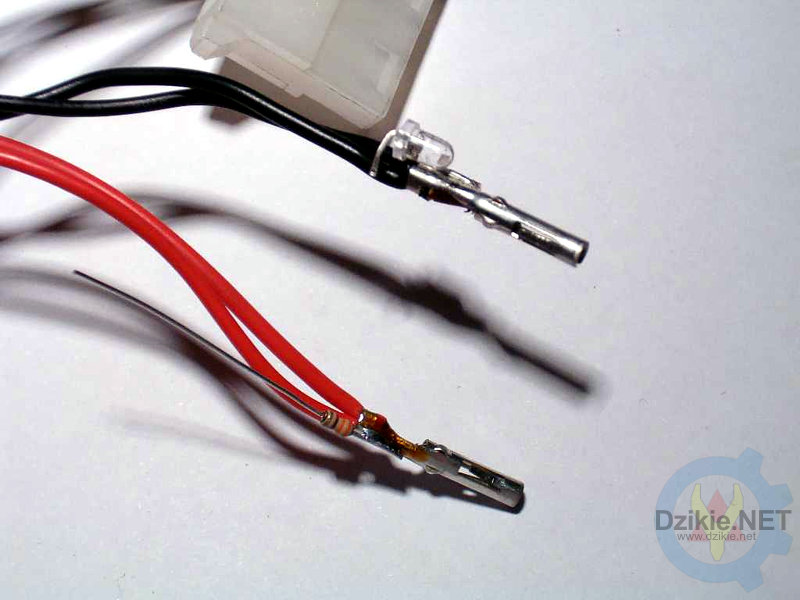

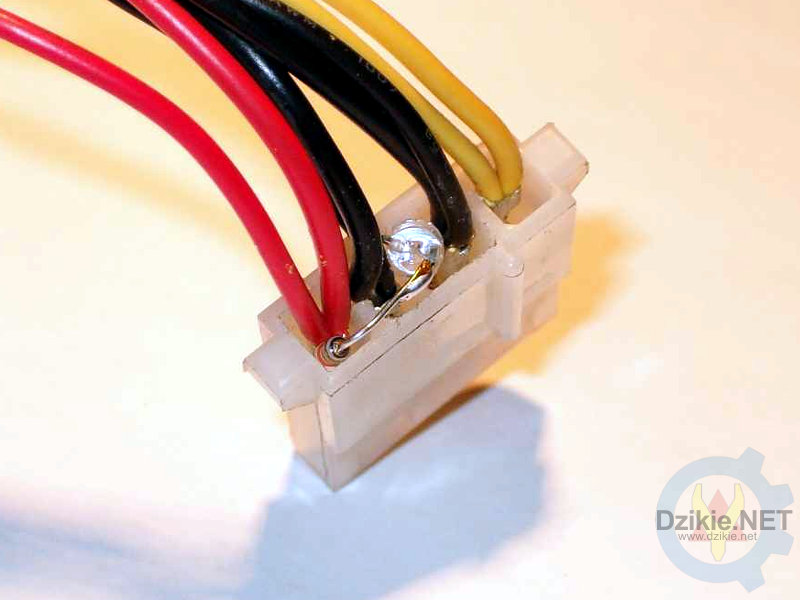

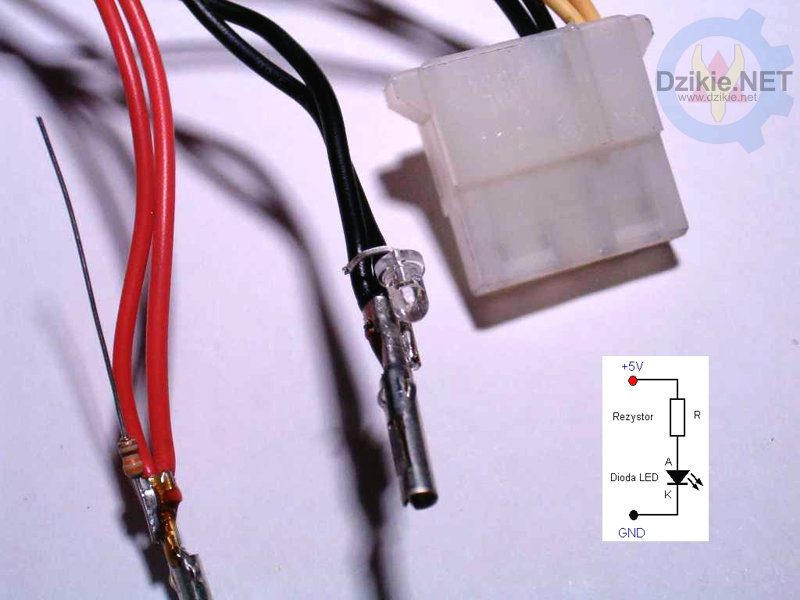

Zdjęcia powyżej pokazują w jaki sposób przylutować diodę i rezystor, a następnie zmontować całość na powrót we wtyczce (przed włożeniem, pamiętajcie o ponownym odgięciu haczyków w pinach).

Kieszeń na dysk

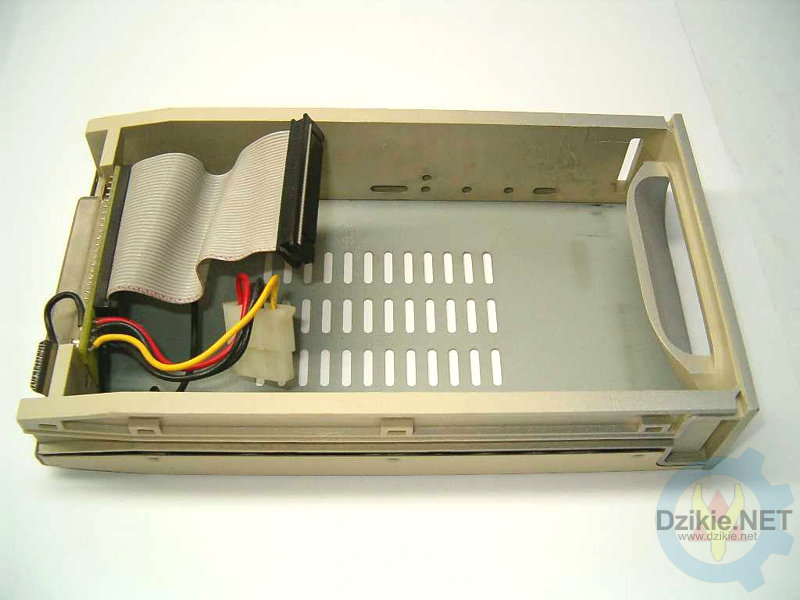

Kieszeń na dysk twardy wychodzi już pomału z mody. Jeżeli jednak mamy takową i nadal ją wykorzystujemy, to zróbmy z nią coś...

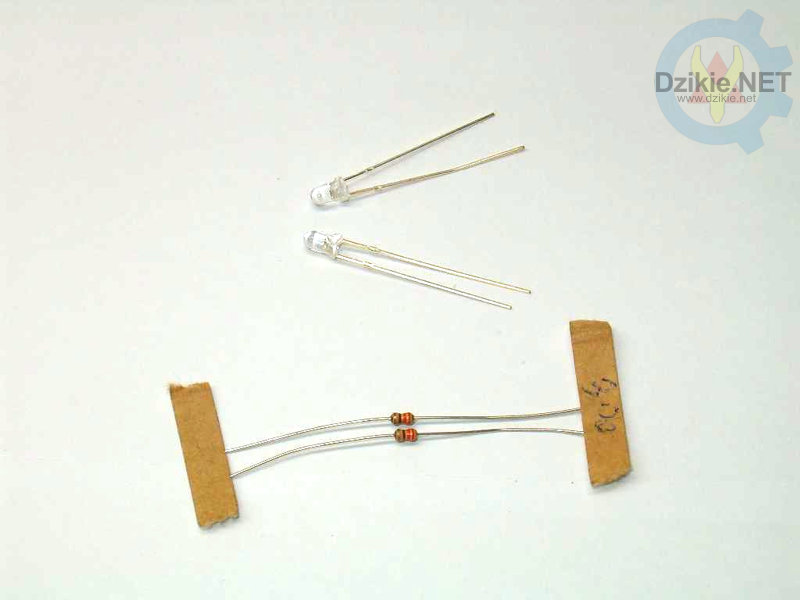

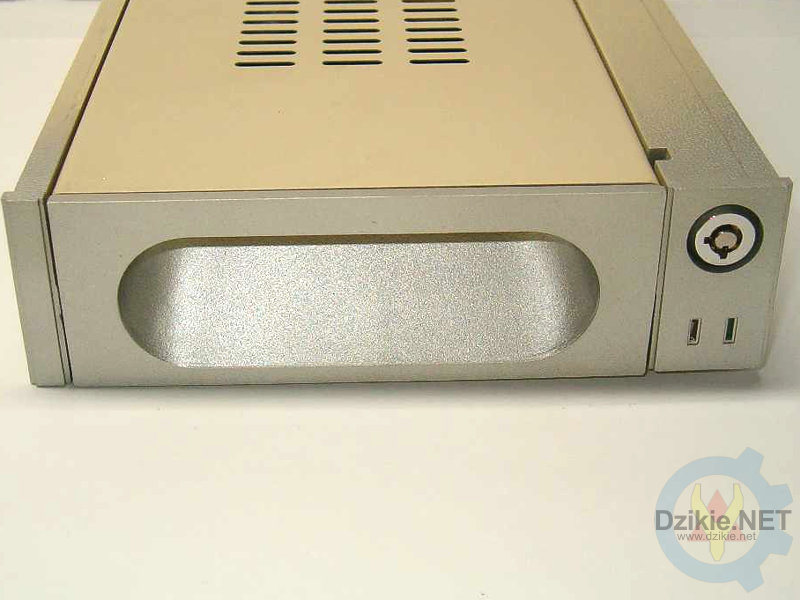

Moja kieszeń została już wcześniej pomalowana na kolor szary. Pozostała jeszcze tylko kwestia oświetlenia. Będziesz potrzebował dwóch diod superjasnych (średnica 3mm) i dwóch rezystorów (ich wartość wyliczysz ze wzoru). Ja zastosowałem rezystory 330om.

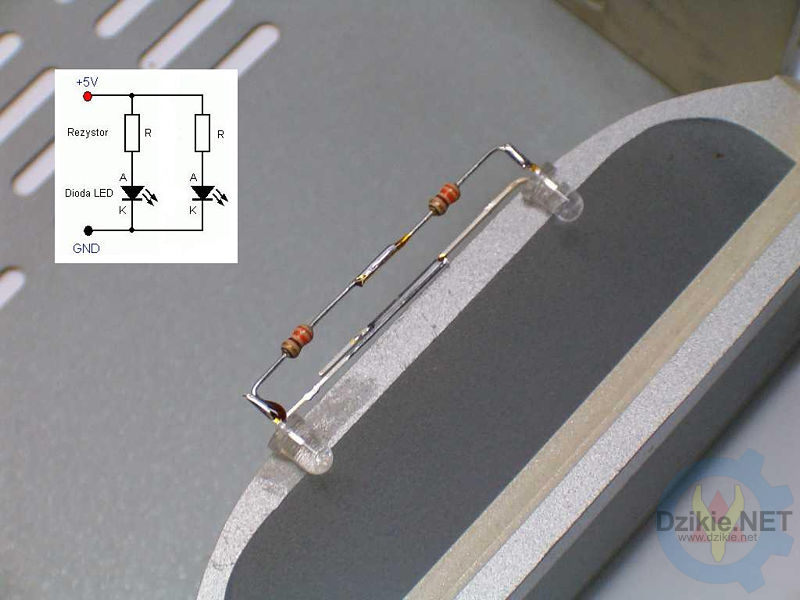

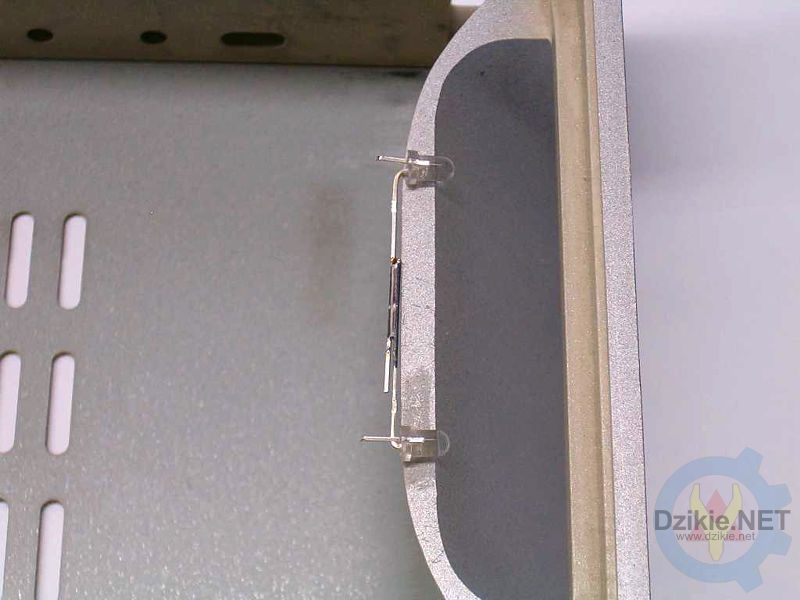

Krótsze końcówki diod to katody. Wyginamy je i łączymy lutem ze sobą. Anody skracamy i lutujemy do nich rezystory. Diody przyklejamy za pomocą kleju szybkoschnącego. Bądźcie przy tym ostrożni, żeby nie pobrudzić diod (i przy okazji nie posklejać sobie palców!).

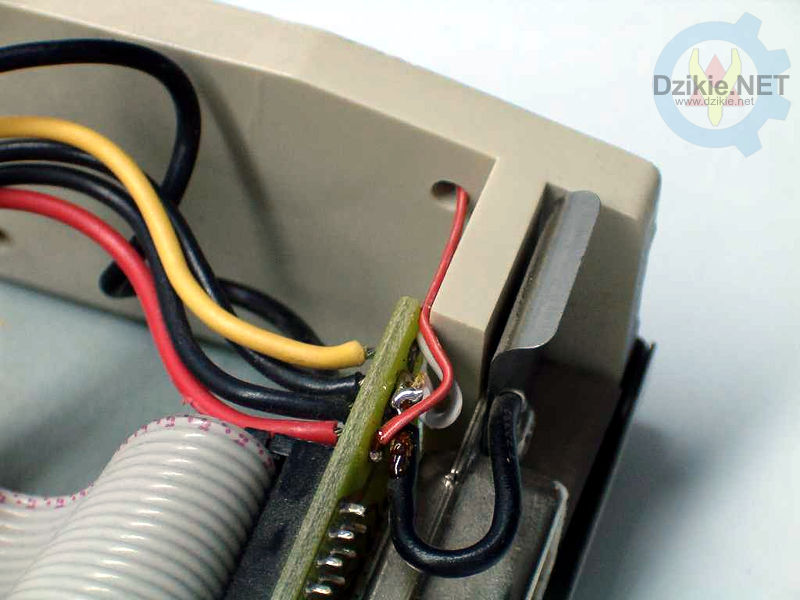

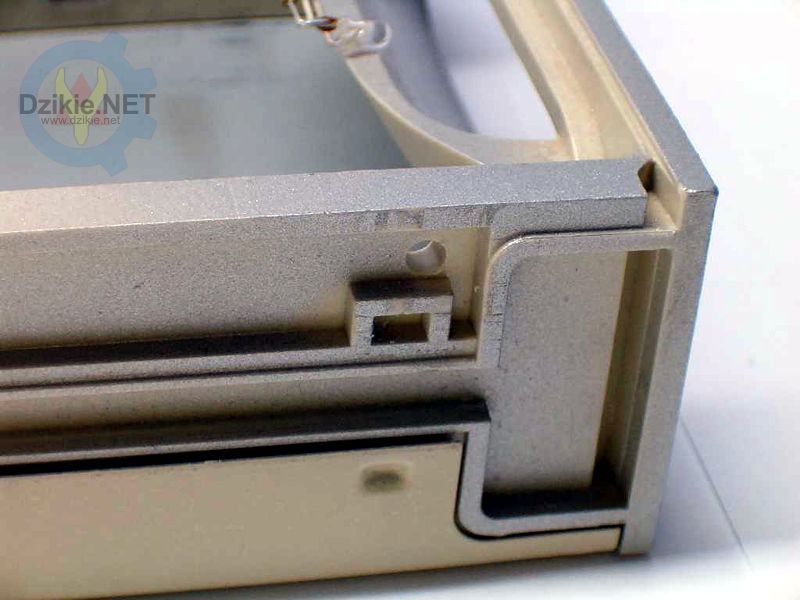

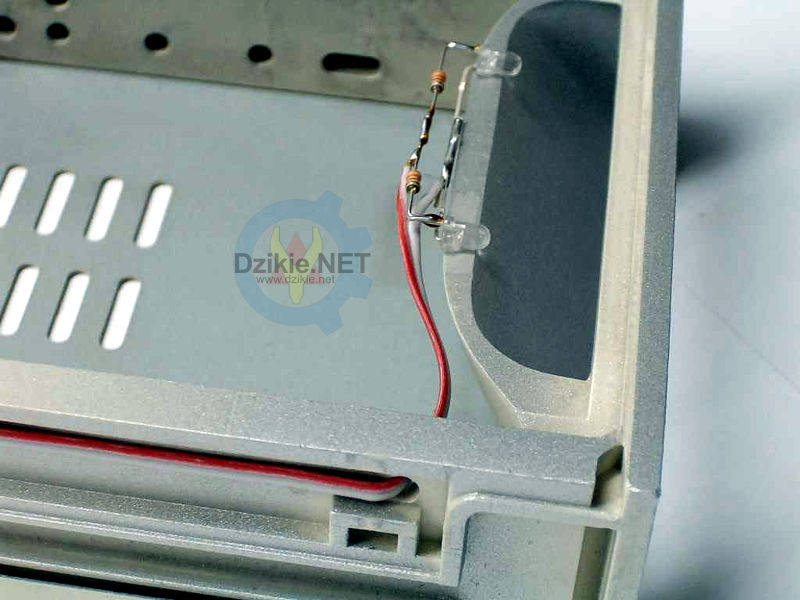

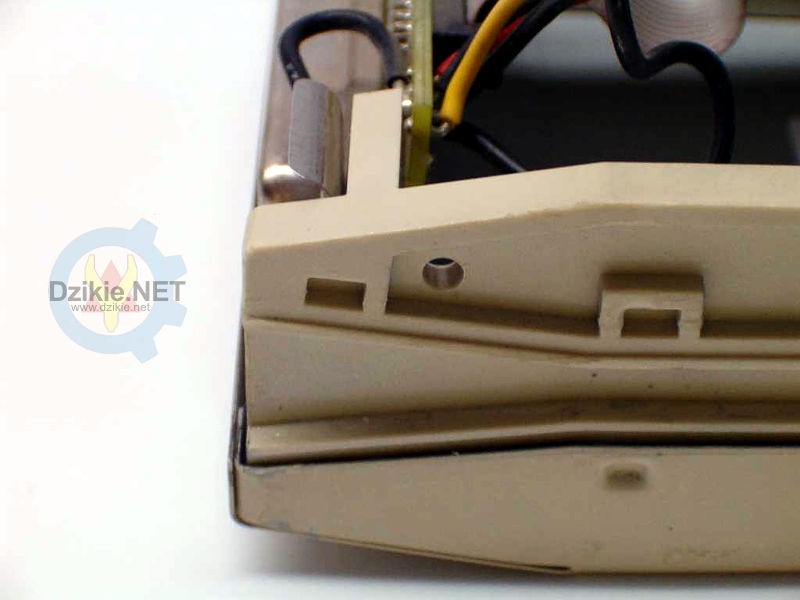

Musimy teraz znaleźć sposób, w jaki dobierzemy się do napięcia +5V. Z boku kieszeni znajduje się pusta przestrzeń, którą można wykorzystać do przeprowadzenia przewodu zasilającego. W tym celu wiercimy dwa otwory. Przewód warto przykleić (choćby w dwóch punktach), żeby nie zawadzał i nie wisiał luźno.

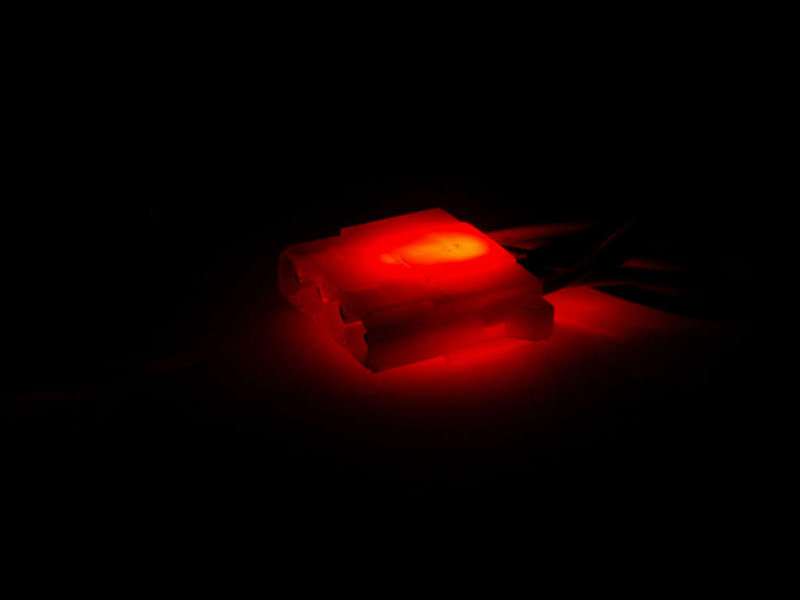

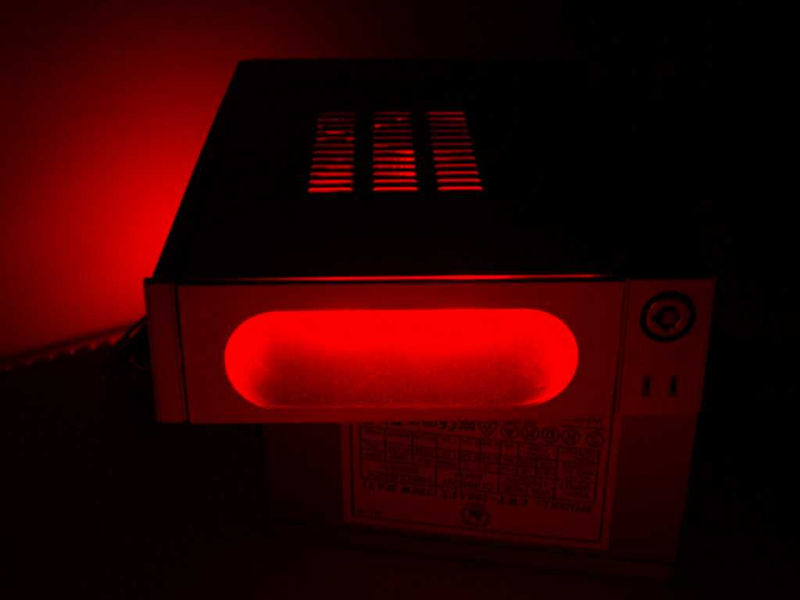

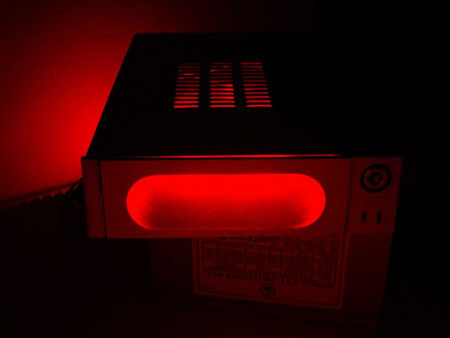

Podłączamy zasilanie i delektujemy się wykonaną modyfikacją :). Ta poświata z tyłu to świecąca wtyczka Molex.
