Diody LED

FDD-mod

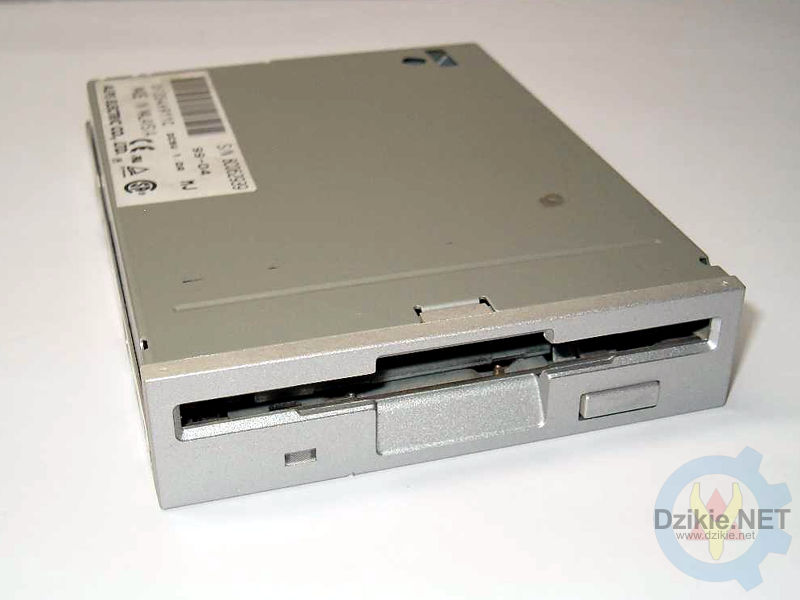

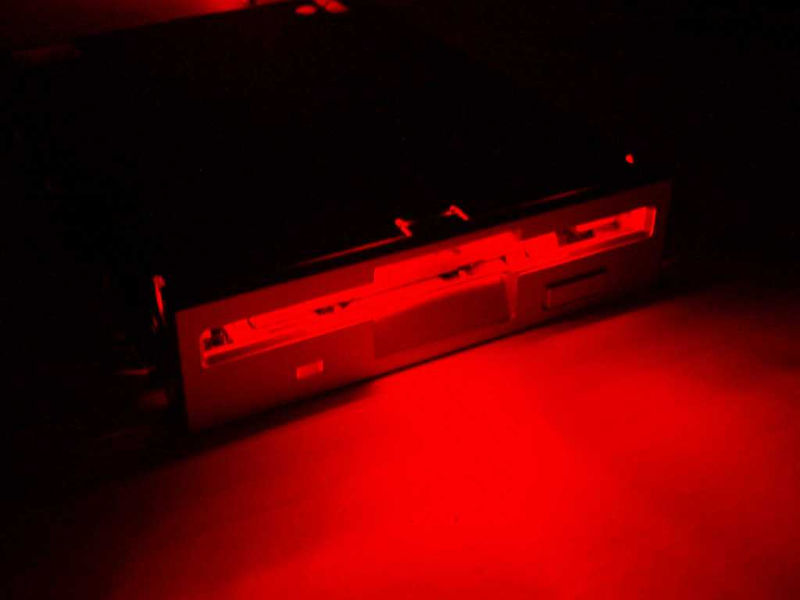

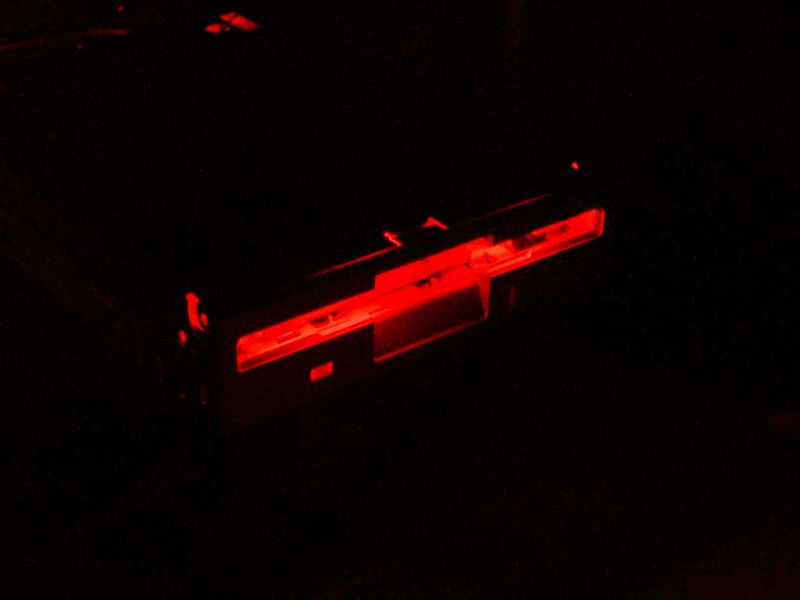

Kto dziś używa jeszcze stacji dyskietek 3,5"? Poważnie się pytam? Napęd mam zamontowany w komputerze, ale jest odłączony. Skoro już tam jest, a być powinien, bo inaczej powstałby niepotrzebny otwór (brakuje mi zaślepek), postanowiłem go lekko zmodyfikować. Stacja została już wcześniej pomalowana. Jak widać została też wymontowana zaślepka - jest to konieczne jeśli chcemy podświetlić całość.

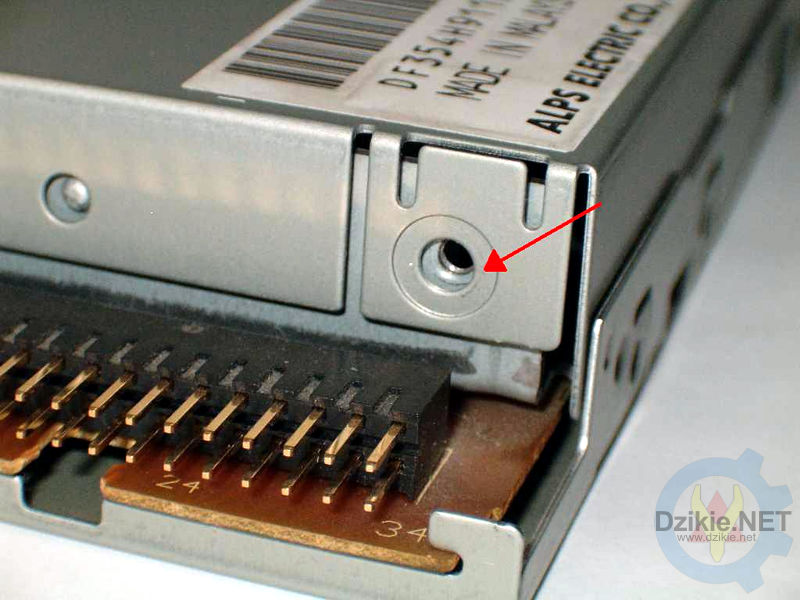

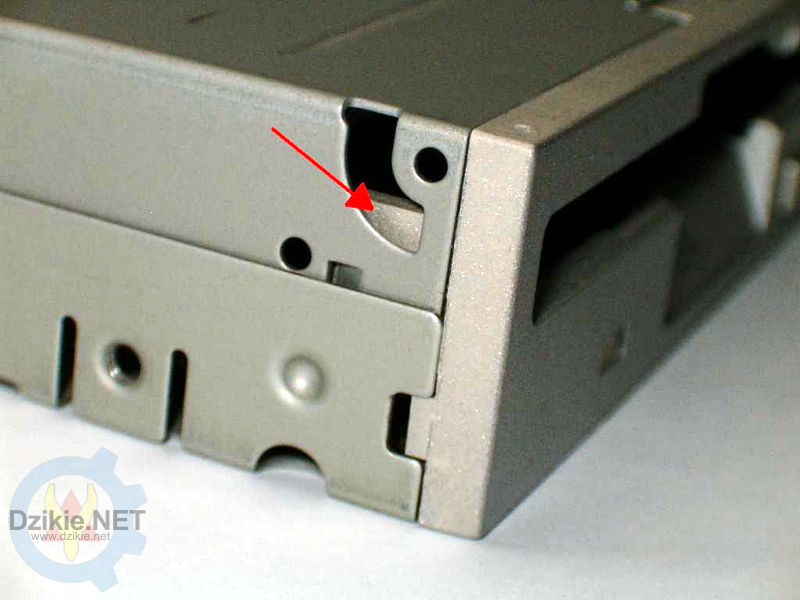

Musimy dobrać się do wnętrza urządzenia. Śrubokrętem musimy nacisnąć zatrzask i pociągnąć przedni panel aby go wyciągnąć. Jeszcze tylko jedna śrubka z tyłu i możemy zdemontować metalową, górną część obudowy.

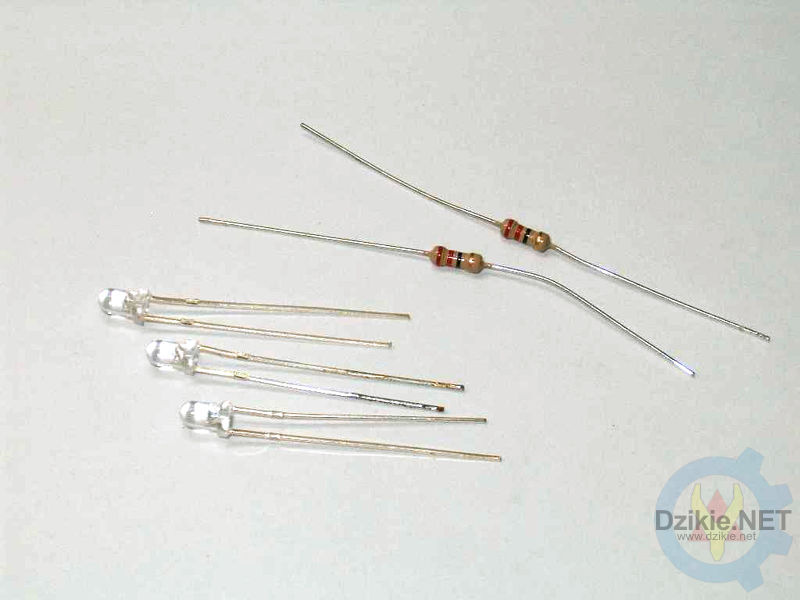

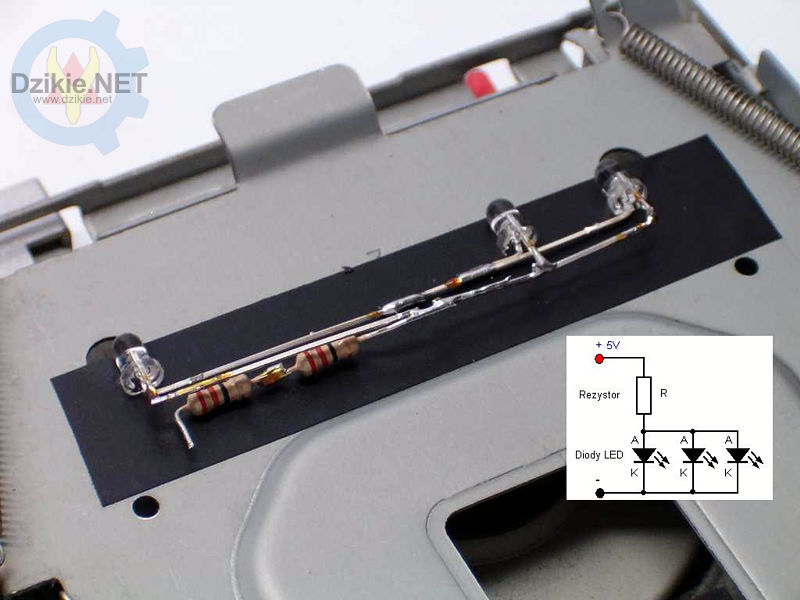

Do oświetlenia wnętrza napędu wykorzystałem trzy superjasne, czerwone diody o średnicy 3mm. Dla trzech diod podłączonych równolegle obliczyłem rezystancję równą 50om. Jako zastępczą użyłem dwóch rezystorów 22om połączonych szeregowo, co daje sumarycznie 44om.

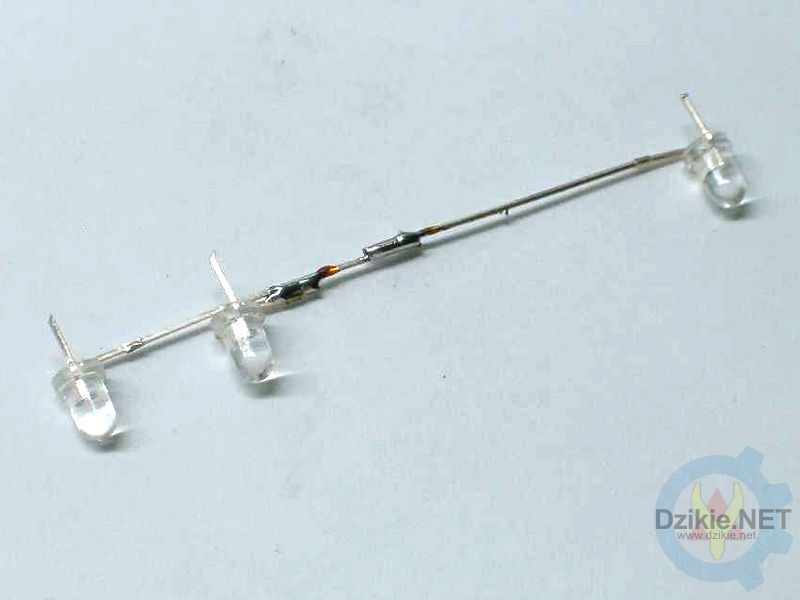

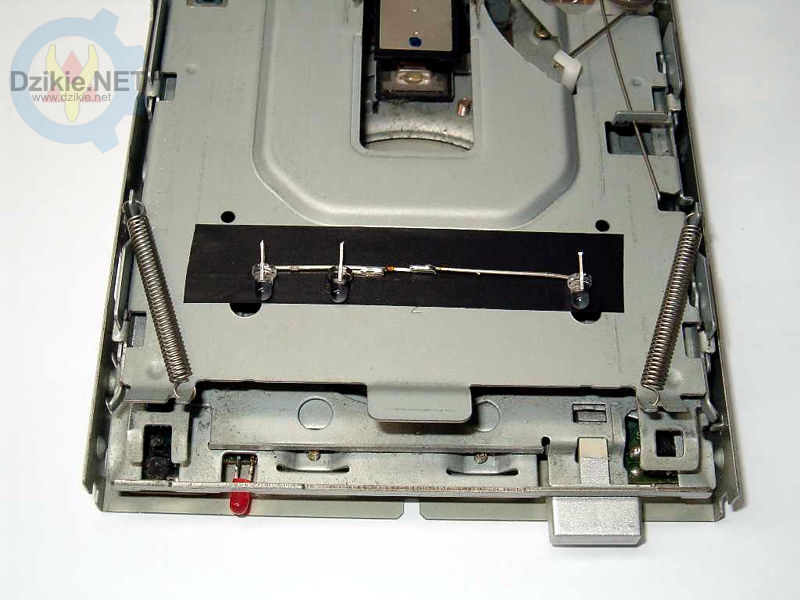

Zdjęcia powyżej pokazują jak należy zamontować diody. Zostały one przyklejone klejem szybkoschnącym. Taśma izolacyjna zabezpiecza przed zwarciem.

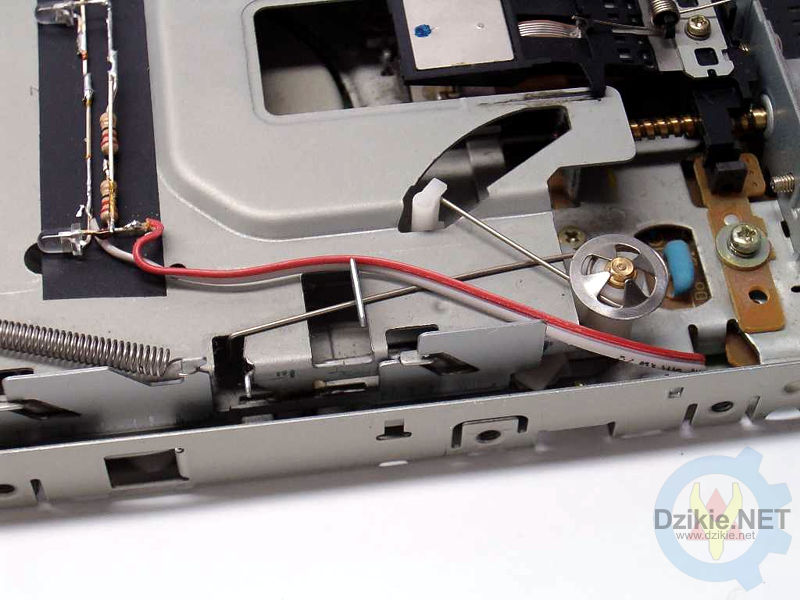

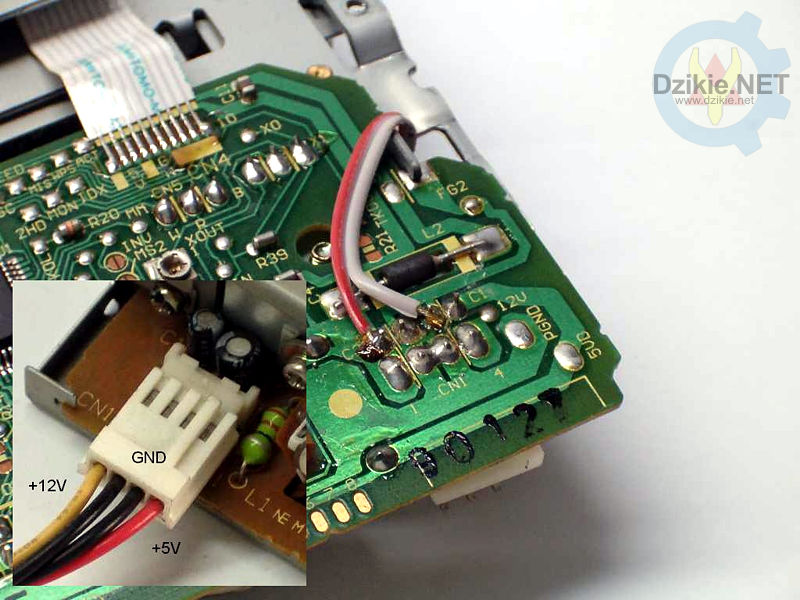

Pozostaje jeszcze doprowadzić zasilanie +5V. W tym celu trzeba będzie odkręcić metalowy spód obudowy stacji. Kabel (najlepiej dwukolorowy, czerwony oznacza +) należy poprowadzić tak, aby nie blokował żadnych mechanizmów.

Klawiatura

Jak tu opanowywać świat w nocy, kiedy nie bardzo widzimy klawisze. Jak tu sensownie pisać kolejne artykuły na Dzikie.NET? Ale nie ma to tamto! Poradzimy sobie i z tym. Żądam światła!

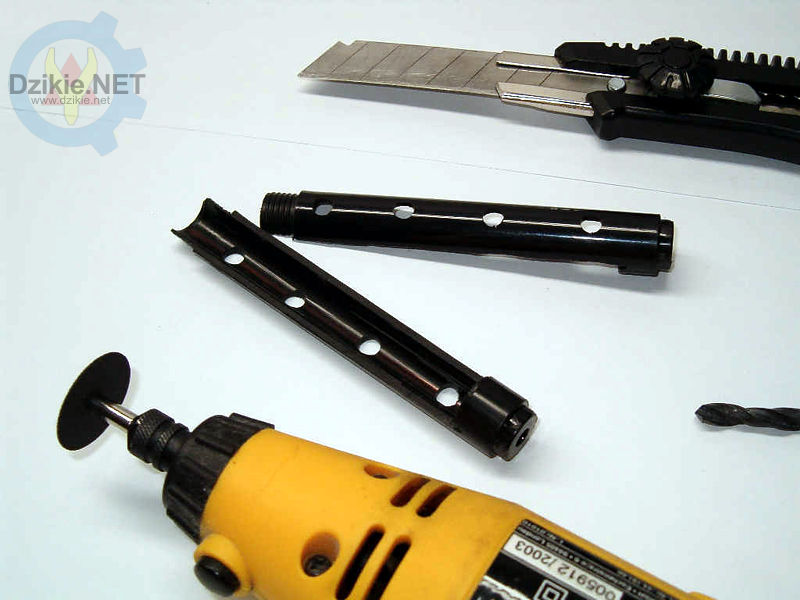

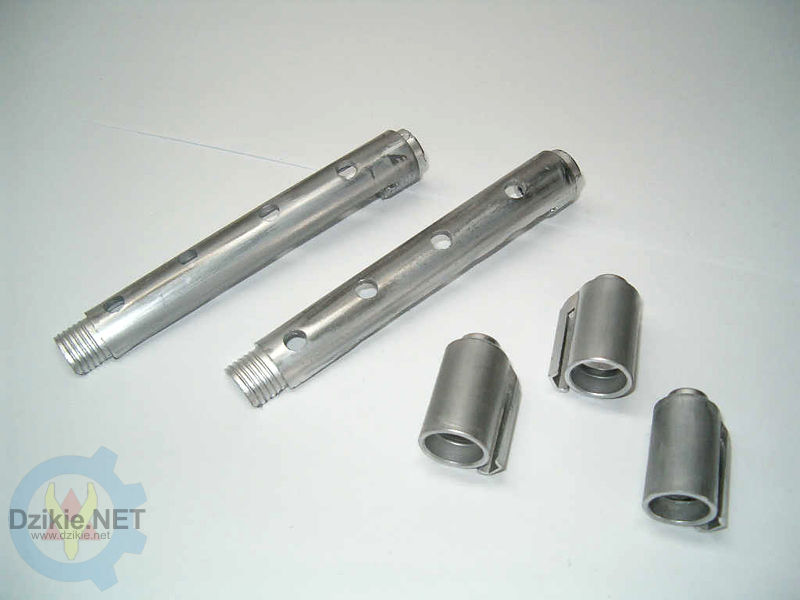

Na początek będą nam potrzebne dwa markery. W końcu od czegoś trzeba zacząć :). Po rozłożeniu ich na części, pierwsze co przerobiłem, to obudowy tak jak to widać na zdjęciu powyżej. W każdym z nich wywierciłem po cztery otwory o średnicy 5mm w odstępach ok. 2cm. Zostaną umieszczone w nich diody LED niebieskie, superjasne. Łącznie 8 sztuk. W między czasie pomalowałem plastikowe elementy - wybór padł na kolor szary ;).

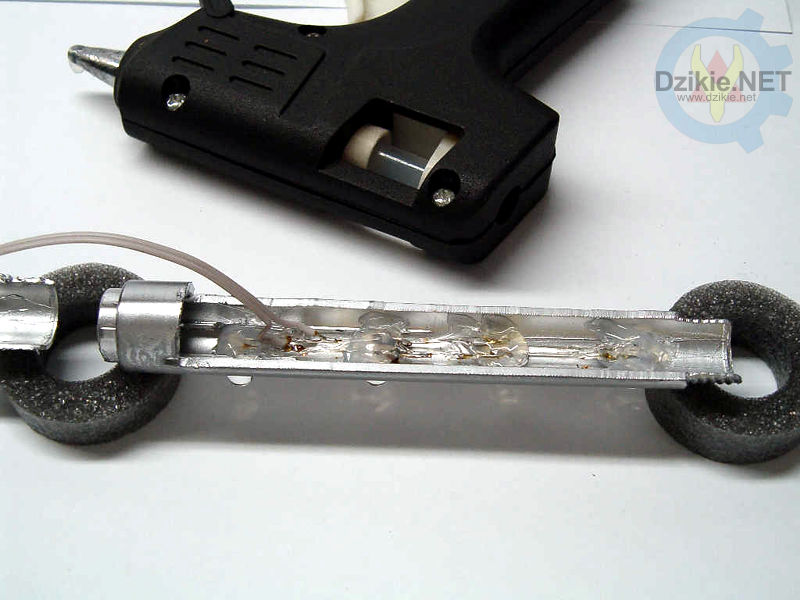

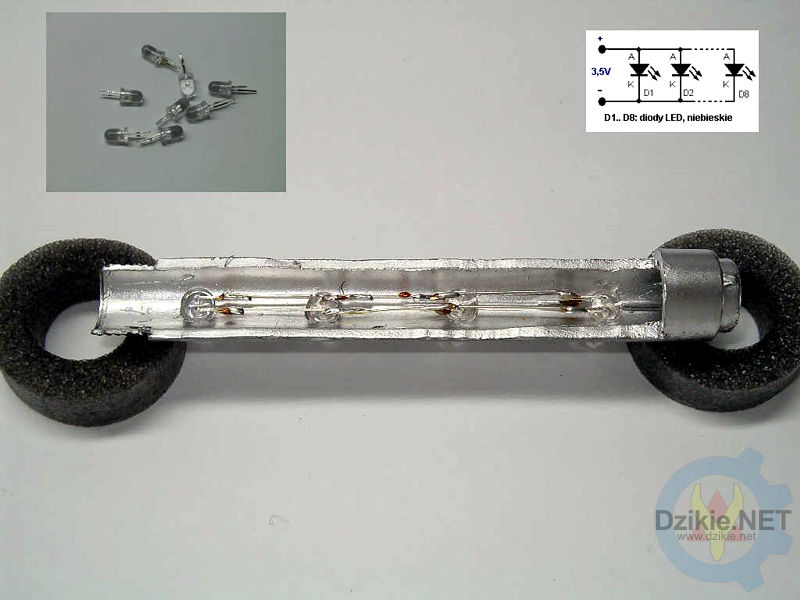

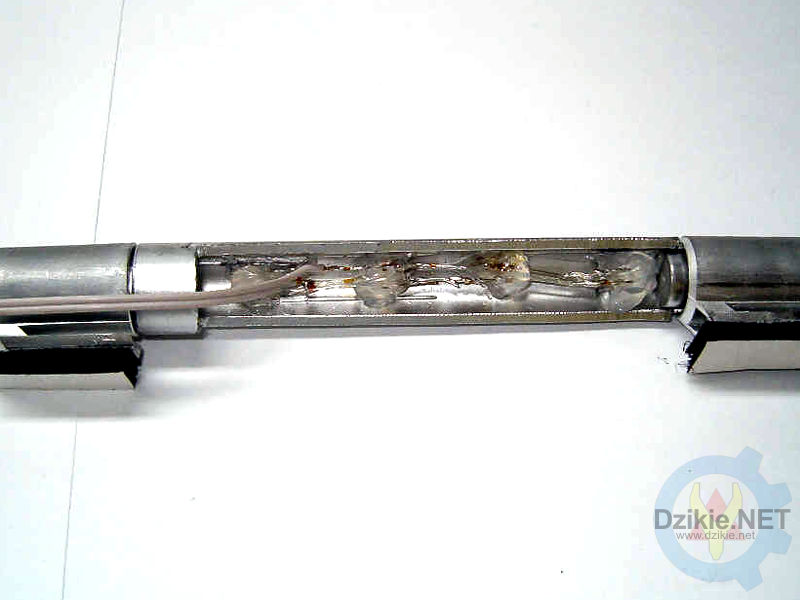

Czas zamontować diody. Połączone są one równolegle i podłączone do zasilacza, o którym pisałem wcześniej. Diody zostały przyklejone za pomocą pistoletu na gorący klej. Teraz można już poskładać wszystkie elementy w całość.

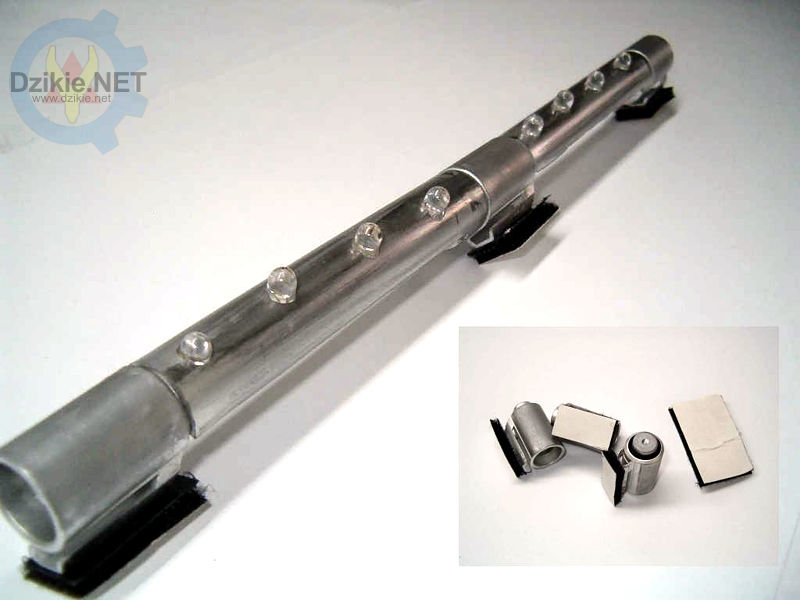

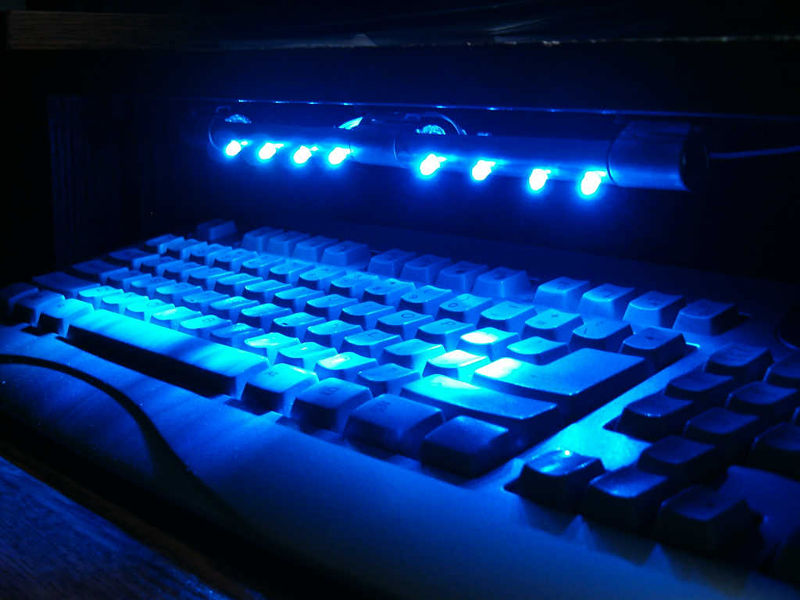

Taka budowa naszej diodowej "lampki" pozwala na regulację kata świecenia.

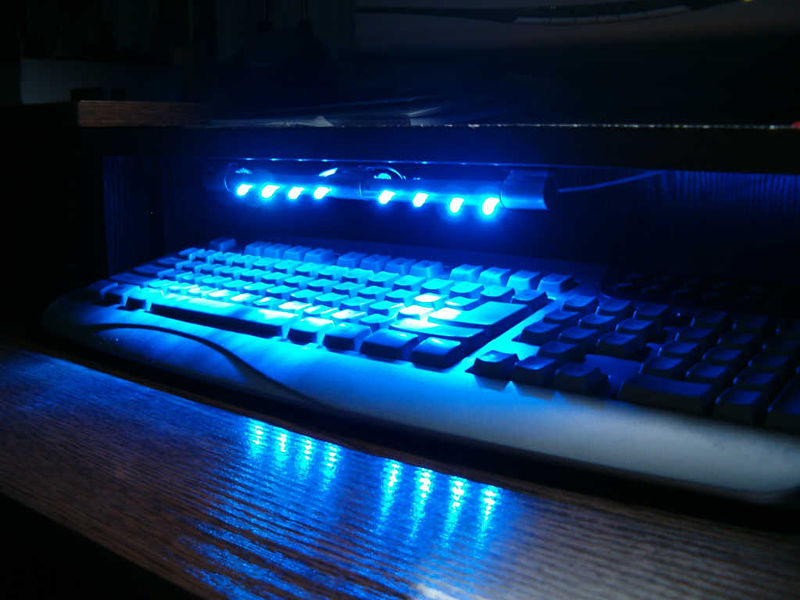

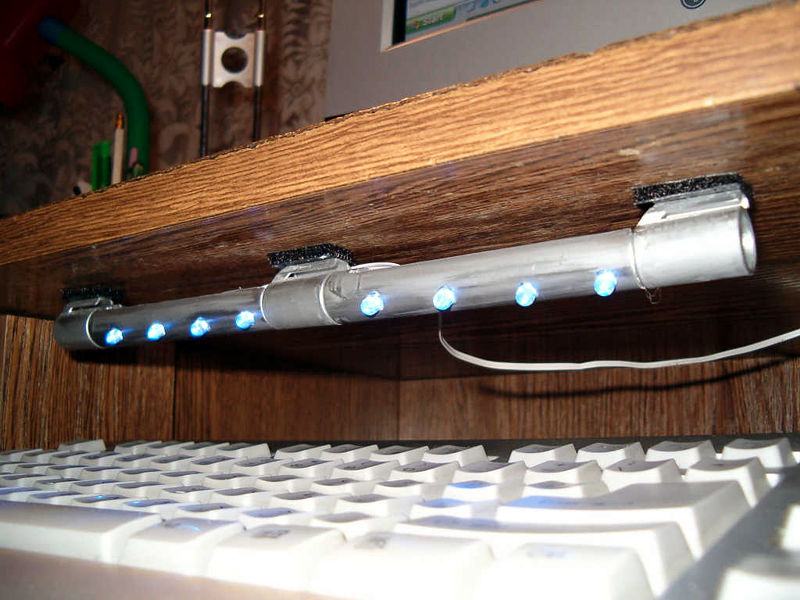

Oświetlenie zostało przymocowane do spodu blatu biurka za pomocą samoprzylepnych rzepów (takich samych, które dostarczane są w komplecie z katodami).

Podstawki

Kolejnym ciekawym motywem wykorzystującym diody LED są wszelkiego rodzaju podstawki czy też nóżki do obudów wykonane z plexi i oczywiście podświetlone.

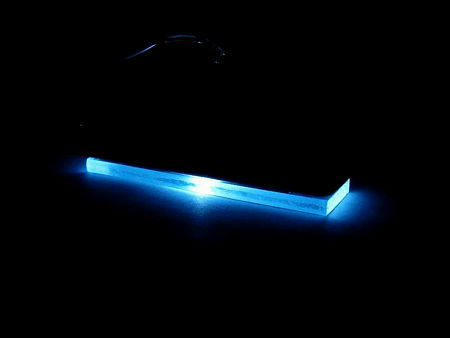

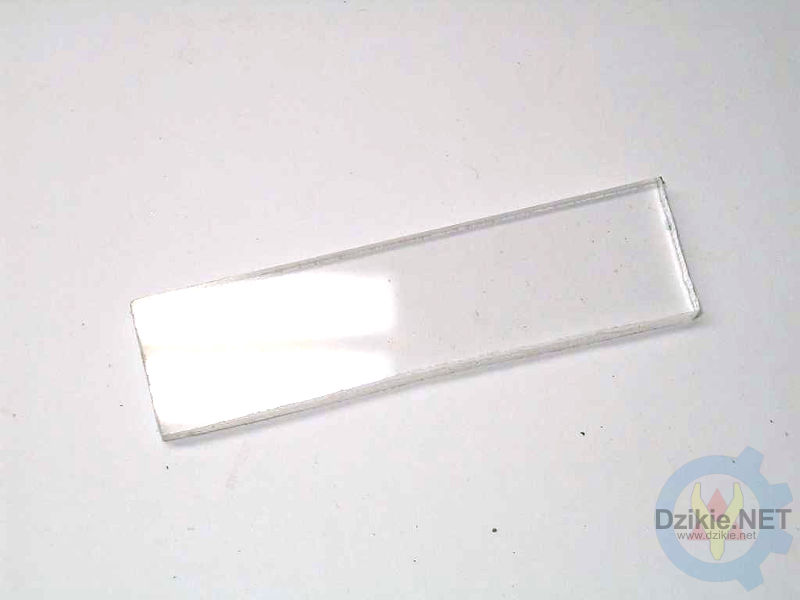

Aby wykonać takiego rodzaju podstawki wycinamy z plexi np. prostokąt (kształt zależy już od konkretnej modyfikacji). Następnie musimy zmatowić papierem ściernym krawędzie.

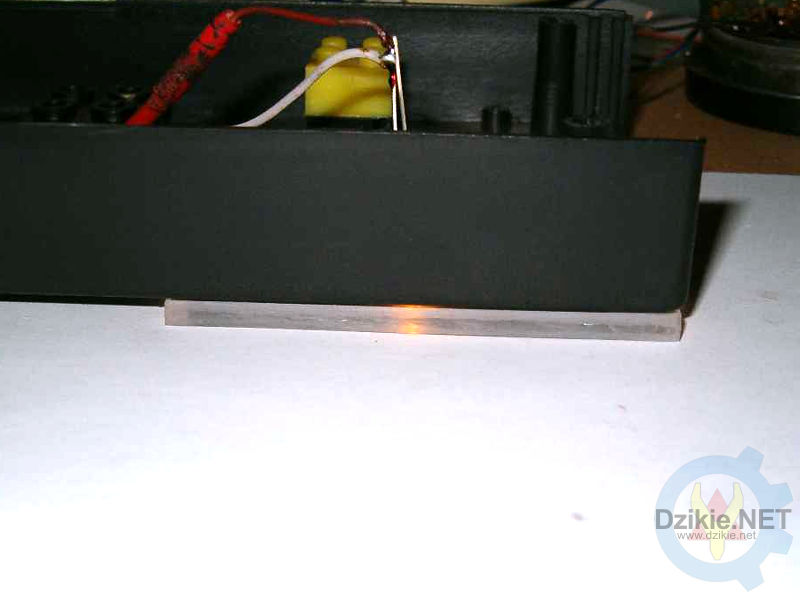

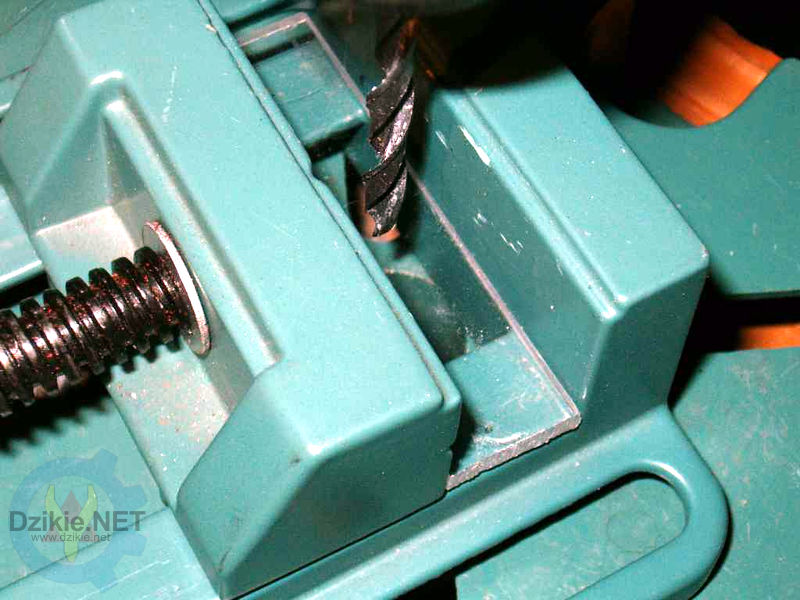

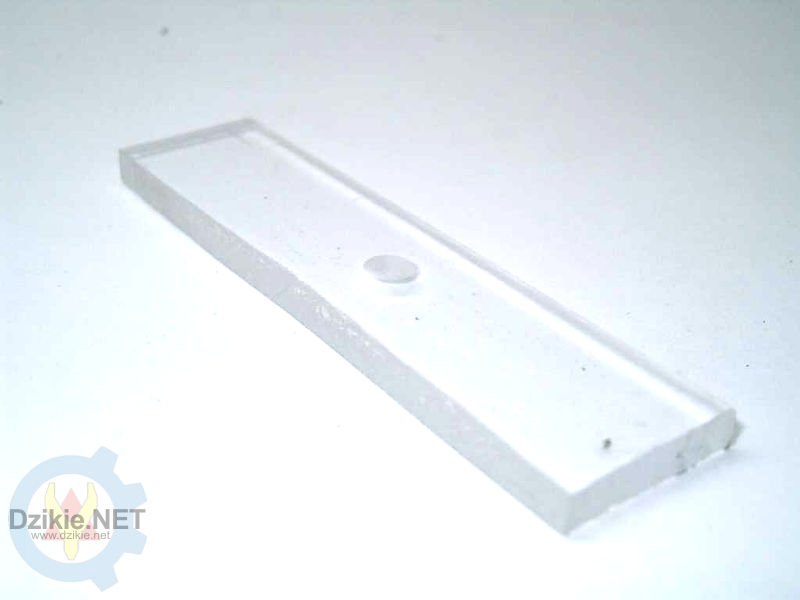

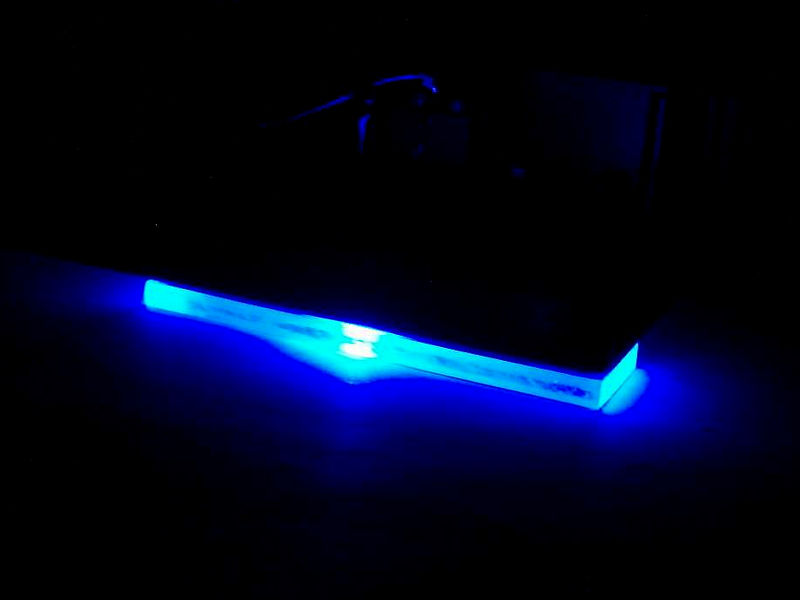

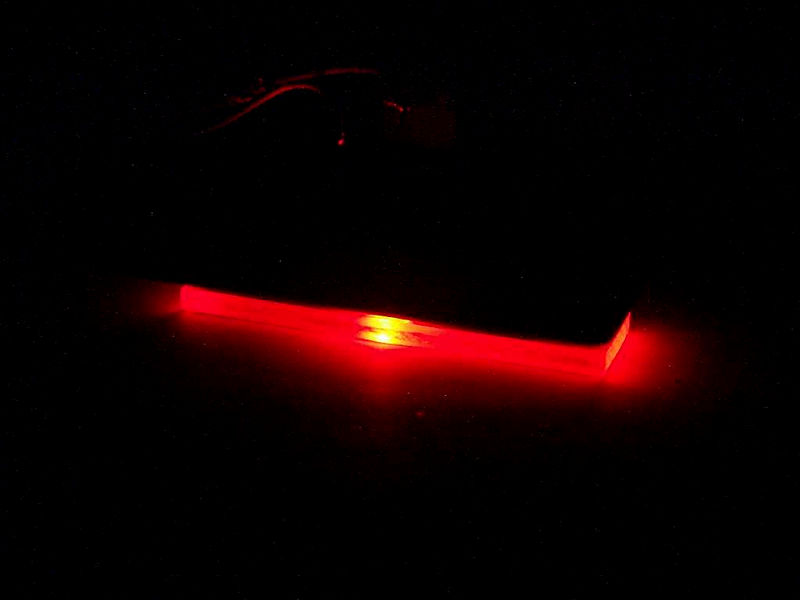

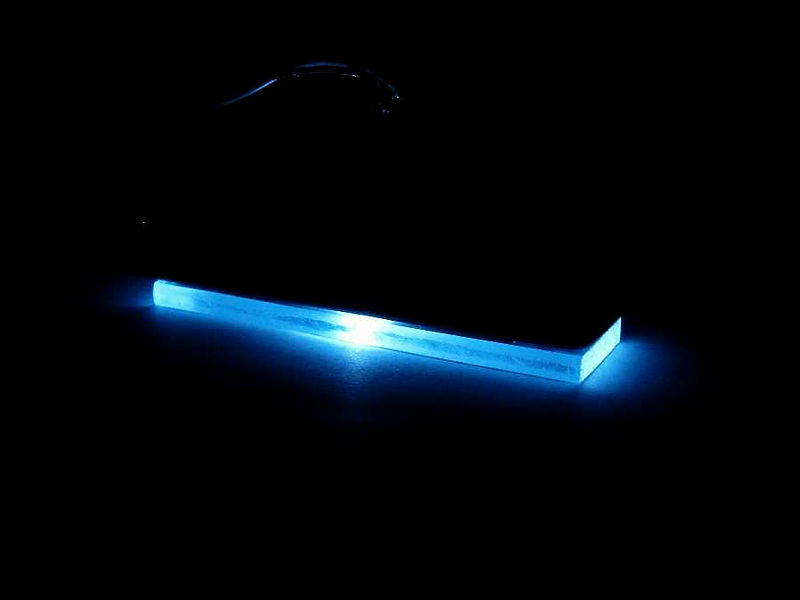

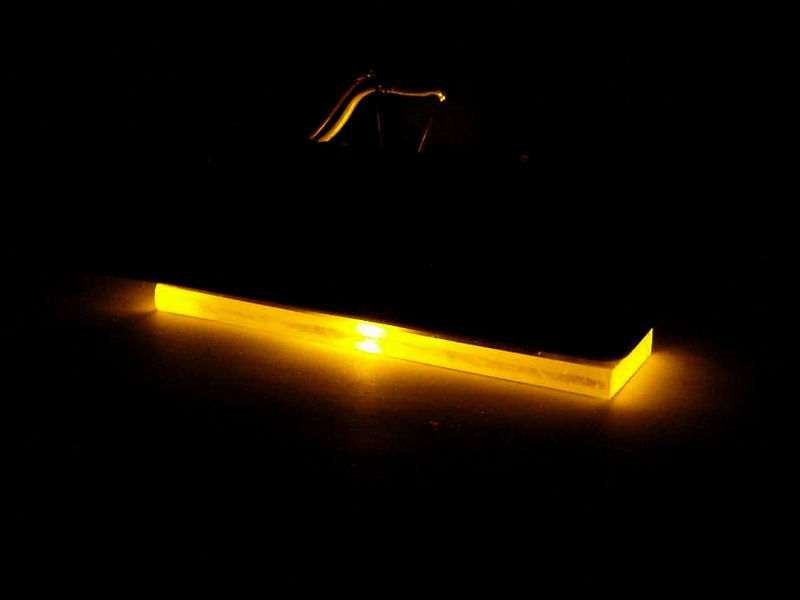

Przy pomocy wiertła 5mm (może być o większej średnicy) robimy otwór w plexi na głębokość ok. 2-3mm. W tym miejscu umieszczona zostanie dioda LED (superjasna). Na zdjęciach poniżej możecie zobaczyć zestawienie kolorów.
