Grawerka

Diody LED często są stosowane do podświetlania grawerowanych okien. W niektórych sklepach możemy zamówić gotowe okno z plexi z odpowiednim rysunkiem wygrawerowanym za pomocą lasera (co oczywiście odpowiednio kosztuje). Grawerowanie możemy jednak wykonać również sami. Jest kilka domowych sposobów na "umieszczenie obrazka na oknie". Niektórzy wszystko robią ręcznie np. za pomocą cyrkla (z dobrymi rezultatami) inni preferują elektronarzędzia. Ta druga metoda jest zdecydowanie lepsza, trzeba tylko posiadać odpowiedni sprzęt. Na potrzeby tego artykułu zrobiłem mały rysunek. Poniżej przedstawiam opis jej wykonania.

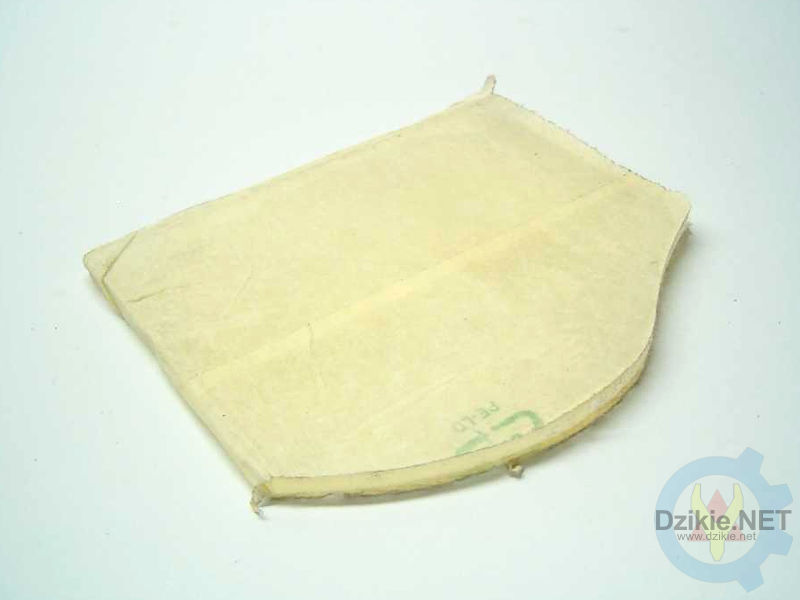

Pierwszym krokiem będzie wycięcie okna z plexi o grubości 5mm i odpowiednich wymiarach. Następnie musimy wydrukować interesujący nas rysunek. W Internecie można znaleźć bardzo wiele wzorów i motywów (polecam przede wszystkim strony o tatuażach...).

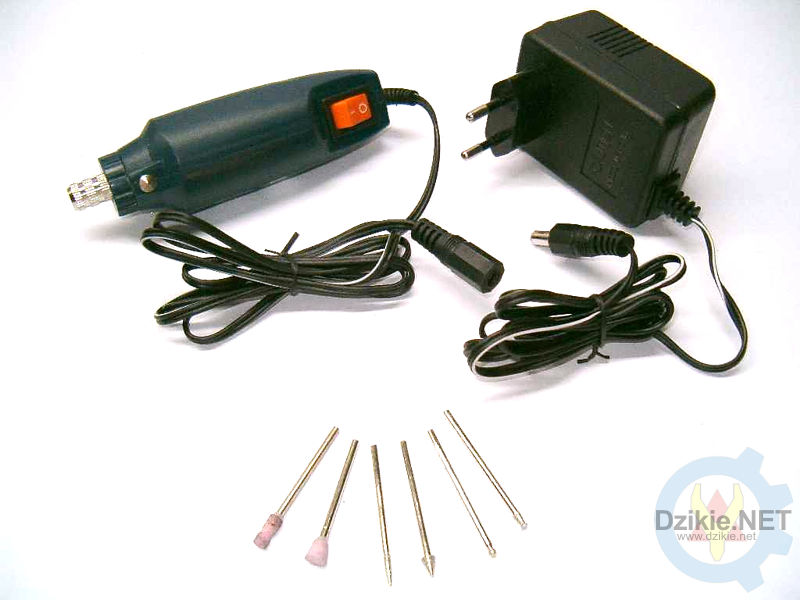

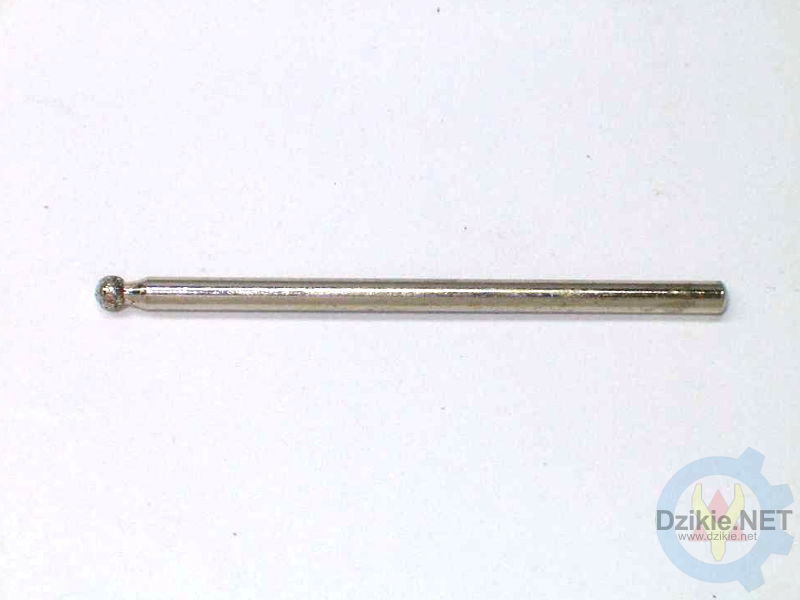

Do wygrawerowania rysunku użyłem miniszlifierki zakupionej w jakimś supermarkecie za śmieszne pieniądze. To niewielkie narzędzie zasilane jest z zasilacza wtyczkowego 12V. W zestawie znajdują się również wymienne końcówki. Do grawerowania najlepsza okazała się ta z okrągłą główką (na zdjęciu powyżej z prawej strony). Za jej pomocą bardzo dobrze zaznacza się kontury. Jeśli natomiast musimy wypełnić jakiś większy obszar możemy użyć końcówki zakończonej stożkiem. Dla zainteresowanych powiem, że za pomocą tej miniszlifierki jest możliwe grawerowanie również na szkle. Wymaga to jednak większego opanowania ;).

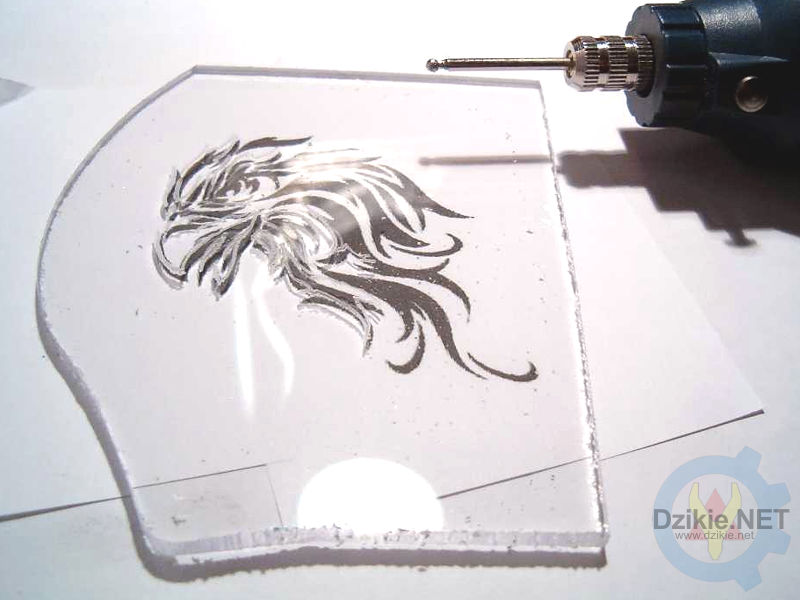

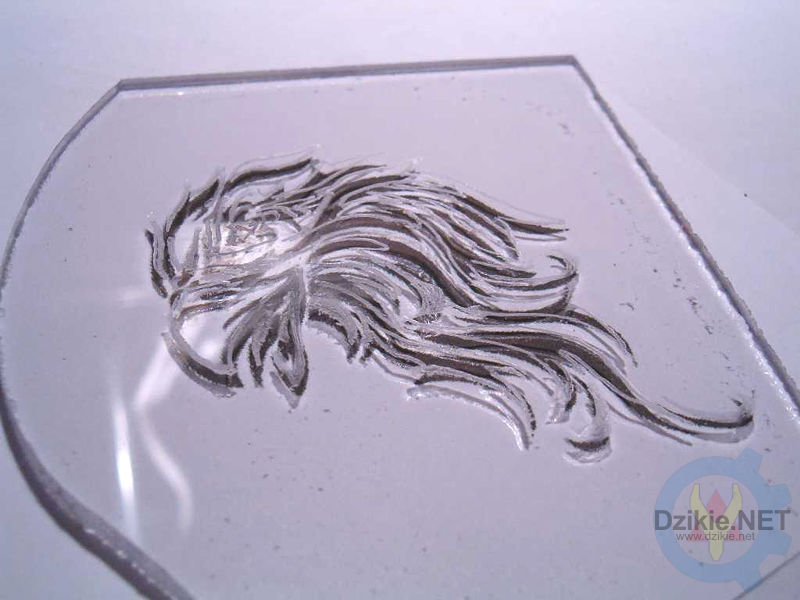

Przymierzamy teraz rysunek do okna. Należy przy tym pamiętać, że ostatecznie będzie on odwrócony ponieważ grawerka zawsze znajduje się po wewnętrznej stronie okna! Kładziemy plexi na wydrukowany rysunek, włączamy szlifierkę i bierzemy się do pracy. Ale nie tak szybko :). Najpierw poćwiczcie trochę na jakimś bezużytecznym kawałku. Grawerowanie za pomocą takiej miniszlifierki jest dosyć specyficzne, ponieważ za jej pomocą wykonujemy tylko linie proste albo łuki od "dołu do góry". Wynika to z kierunku obracania się końcówki. Dlatego w czasie pracy będziemy musieli często obracać plexi wraz z rysunkiem. Zdjęcia powyżej przedstawiają kolejne etapy pracy. Najpierw wykonałem wszystkie krawędzie, a następnie wypełniłem niektóre elementy.

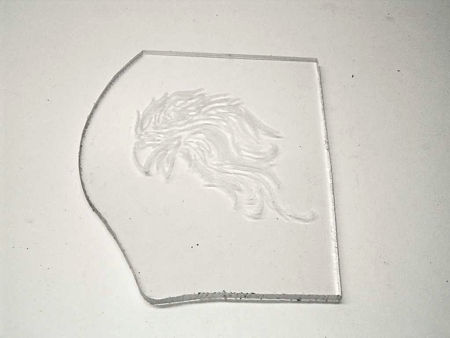

Skończona grawerka wygląda tak (jest to wciąż "lewa strona"):

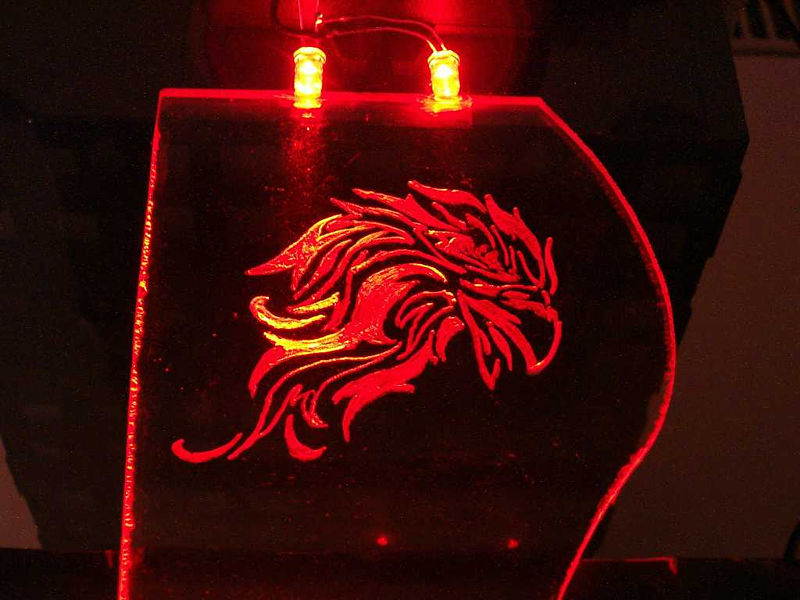

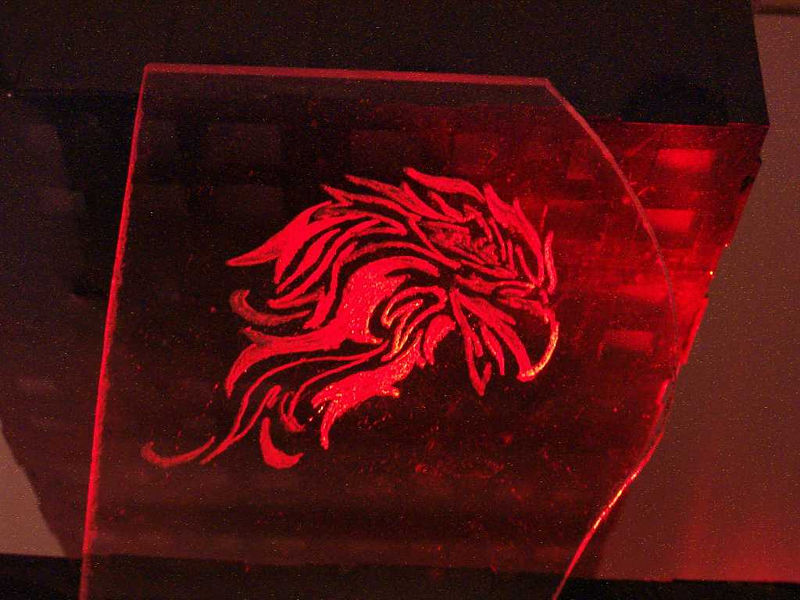

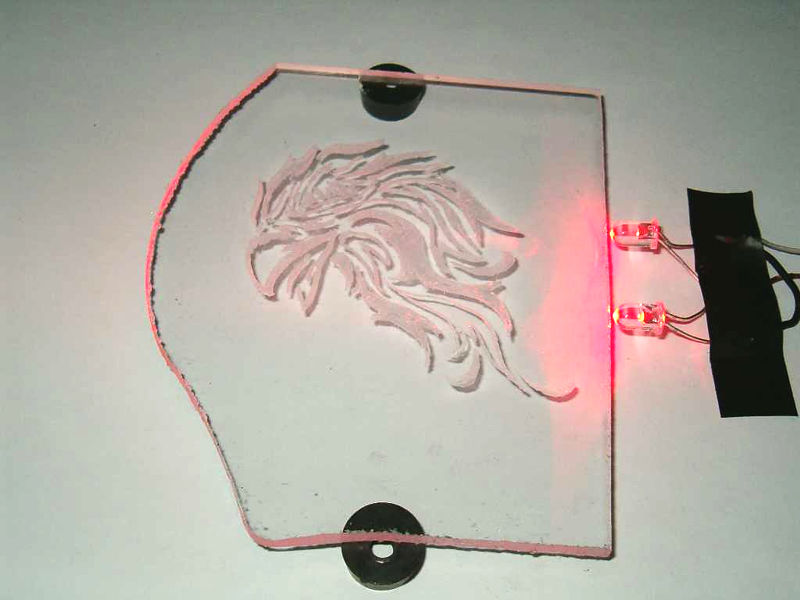

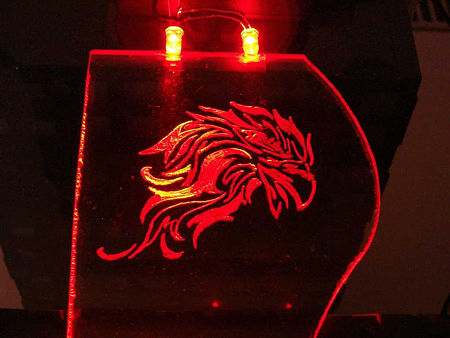

Pozostaje jeszcze kwestia oświetlenia, czyli wracamy do naszych diod LED. Na zdjęciu po lewej poniżej okienko zostało oświetlone od spodu przez dwie diody superjasne, czerwone. Powinny one być umieszczone pod odpowiednim kątem, ale nie na wprost, aby nie świeciły po oczach. Zdjęcie po prawej przedstawia to samo okno oświetlone z boku. Taki sposób jest nie zawsze możliwy do realizacji np. jeżeli stosujemy do montażu okna uszczelkę typu "H". Wymaga także większej liczby diod przy większych rozmiarach okna, jednak uzyskany efekt jest ciekawszy (bardziej "żywy"). Zdjęcia nie do końca to oddają.

Podsumowanie!

W przyszłości żarówki zostaną zastąpione przez diody, które zużywają przede wszystkim mniej energii, a przy tym praktycznie się nie psują (mają bardzo długi czas żywotności, wielokrotnie przekraczający nasz!). Musimy tylko poczekać aż zmaleją koszty ich produkcji. Ale o czym innym miałem napisać... W zasadzie zamiast bawić się w modyfikacje, które opisałem, możesz kupić gotowe produkty. Ładnie zapakowane, zrobione na zasadzie: "podłącz i się ciesz". Trochę to wszystko kosztuje, ale czego się nie robi by mieć wyjątkowy komputer, jedyny w swoim rodzaju? Nabywasz drogą kupna kilka standardowych "świecidełek" i (uważaj teraz jest czas na Twoją inwencję twórczą) montujesz je w obudowie swojego komputera. Teraz pytanie: na ile sposobów można zamontować standardowe elementy w standardowej obudowie, tak by powstało coś wyjątkowego? Hmmm... Radość tworzenia? Zapewniam, ze większa będzie z przylutowania diody i rezystora niż z przyklejenia katody. A tak swoją drogą... Masz jeszcze wątpliwości? Teraz to już tylko kwestia twojej inicjatywy. Pamiętaj: chcieć to móc! Odrzuć teraz wszystko na bok i przyłącz się do akcji Dzikie.NET "Zmodyfikuj z Nami cały Świat!".
