Laser

Kto potrafi dokładnie podać zasadę działania lasera, chociaż w przybliżeniu opisać jego konstrukcję i podać podstawowe elementy składowe?! No i jeszcze odpowiedzieć na proste pytanie: dlaczego laser musi być używany podczas zapisu i odczytu hologramów? Jakoś nie widzę lasu rąk w górze, a niby to takie proste i oczywiste... No to poczytajcie! Laser to zbitka pierwszych liter od Light Amplification by Stimulated Emission of Radiation, co określa urządzenie generujące lub wzmacniające spójne promieniowanie elektromagnetyczne w zakresie widma optycznego. Zasada działania lasera polega na wymuszeniu emisji promieniowania przez układy atomów, jonów lub cząsteczek. Lasery mogą być zbudowane na bazie ciał stałych, gazów, cieczy lub półprzewodników. Najbardziej znany, najpopularniejszy i najstarszy laser zbudowany jest na bazie kryształu rubinu i emituje światło czerwone. Powstał on w 1960 roku, a jego twórcą był Theodore Maiman. Aby poznać zasadę i sposób działania lasera trzeba nieco (a raczej nawet więcej niż nieco) sięgnąć do fizyki. Jak już wspominałem, poniższy fragment został opracowany przez uczniów Zespołu Szkół Ogólnokształcących w Turku i znakomicie tłumaczy sposób i zasadę działania różnych laserów.

Zasada działania lasera

Emisja wymuszona i zasada działania lasera rubinowego

Działanie lasera opiera się na dwóch zjawiskach: inwersji obsadzeń i emisji wymuszonej. Emisja wymuszona zachodzi gdy atom wzbudzony zderza się z fotonem o takiej częstotliwości, że jego energia kwantu jest równa różnicy energii poziomów między stanem wzbudzonym a podstawowym. Foton uderzający nie ulega pochłonięciu, ale przyspiesza przejście atomu ze stanu wzbudzonego do podstawowego i dlatego z atomu wylatują w tym samym kierunku dwa spójne, to znaczy zgodne w fazie fotony o tej samej energii więc i częstotliwości (rysunek po lewej stronie). Proces taki przewidział teoretycznie Einstein w 1917 roku. Aby mogła zachodzić w dużych ilościach emisja wymuszona należy w ośrodku wzmacniającym stworzyć odpowiednie warunki, to znaczy spowodować, by więcej elektronów było w stanie wzbudzonym niż w stanie podstawowym. Taki proces nosi nazwę inwersji obsadzeń (odwrócenia obsadzeń). Wtedy rezonansowy foton wyzwala emisje wielu fotonów naraz o tej samej fazie i częstotliwości. Aby tego dokonać trzeba znaleźć taki materiał, w którym elektrony będą przebywać dostatecznie długo na pewnym poziomie wzbudzonym (na rysunku po prawej poziom E₃). Taki poziom nazywamy poziomem metastabilnym. Do tej pory zbudowano wiele typów laserów i uzyskano efekt laserowy w setkach ośrodków czynnych (stałych, ciekłych i gazowych). Odwrócenie obsadzeń uzyskuje się za pomocą oświetlenia światłem (pompowanie optyczne), innym laserem, światłem błyskowym, wyładowaniem prądu w gazach, reakcjami chemicznymi albo wykorzystuje się rekombinację w półprzewodnikach. Wzmacniacz laserowy zamienia się w generator, gdy ośrodek wzmacniający zostanie umieszczony w rezonatorze. Wówczas promieniowanie wprowadzone wzdłuż osi rezonatora odbija się od zwierciadła umieszczonego na jednym końcu rezonatora oraz od półprzeźroczystego zwierciadła na drugim końcu. Pomiędzy zwierciadłami fale są wzmacniane wskutek emisji wymuszonej. Promieniowanie wychodzi z rezonatora przez półprzeźroczyste zwierciadło w postaci spójnej, monochromatycznej, równoległej wiązki światła o dużej mocy. Emitowana wiązka jest doskonale równoległa, bowiem fale, które nie wędrują tam i z powrotem między zwierciadłami, szybko uciekają na boki ośrodka drgającego bez wzmocnienia.

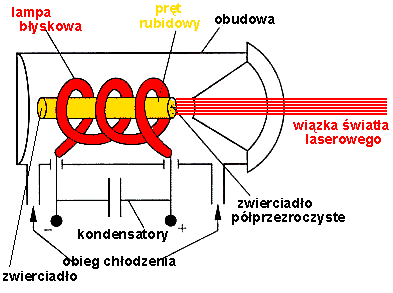

Schemat lasera rubinowego

Rubin jest to kryształ tlenku glinu (AL₂O₃), w którym niektóre atomy glinu są zastąpione atomami chromu. Atomy chromu nadają rubinowi charakterystyczną czerwoną barwę ponieważ absorbują one żółto-zieloną część widma. Rolę aktywną a laserze rubinowym spełniają tylko jony chromu. Monokryształ sztucznego rubinu szlifowany jest do postaci cylindra o średnicy 5 mm i długości 5 do 10 cm, którego podstawy są polerowane płasko, równolegle do siebie. Jedna z tych powierzchni jest pokryta warstwą odbijającą o blisko stuprocentowym współczynniku odbicia, druga ma odbicie około 50%. Tak przygotowany kryształ umieszczony jest w lampie błyskowej. Schemat poziomów energetycznych w rubinie przedstawia animacja zamieszczona wyżej. Ksenonowa lampa błyskowa powoduje wzbudzenie elektronów z poziomu E₁ w stan E₂, który tworzy pasmo energetyczne o sporej szerokości dlatego łatwo fotony z dość szerokiego przedziału mogą wzbudzać elektrony. Średni czas przebywania na poziomie E₂ jest krótki i wynosi jedynie 0,05ms. Elektrony wracają więc do stanów niższych. Wiele z nich przechodzi bezpromieniście (energia zostaje przekazana sieci krystalicznej i dlatego taki laser musi być chłodzony) na poziom E₃. Średni czas życia na poziomie E₃ jest dość długi wynosi około 3ms i dlatego nazywamy go metastabilnym. Oświetlenie więc rubinu światłem białym powoduje masowe przechodzenie elektronów do stanu E₃. Proces taki nazywamy pompowaniem optycznym. Następuje inwersja obsadzeń. Aby uzyskać silną emisję wymuszoną, konieczne jest utworzenie optycznej komory rezonansowej. Taką komorę tworzy sam kryształ rubinu w postaci pręta, którego powierzchnie czołowe są wypolerowane i pokryte powłokami odbijającymi. Wystarczy wtedy pojawienie się w pręcie jednego tylko fotonu o częstotliwości rezonansowej, poruszającego się równolegle

Pręt rubinowy w lampie ksenonowej

do osi pręta, aby rozpoczął się proces narastania emisji wymuszonej. Foton ten wymusza bowiem emisję w atomach położonych wzdłuż jego drogi, a powstała przy tym wiązka fotonów odbijając się wiele razy od przeciwległych powierzchni lustrzanych oddziałuje z nowymi wzbudzonymi atomami i wyzwala coraz więcej fotonów. Prowadzi to do lawinowego wzrostu natężenia promieniowania laserowego. Światło wysyłane przez laser rubinowy ma kolor czerwony, odpowiadający długości fali A = 694,3 nm. Laser rubinowy pracuje impulsowo. Obecnie częściej buduje się lasery oparte na innych materiałach. Przykładem jest laser neodymowy gdzie szkło, kryształy fluorku wapnia lub inne materiały domieszkowane są neodymem. W pracy istotne są cztery poziomy energetyczne. Akcja laserowa zachodzi wtedy między poziomami E₃ i E₄ i uzyskanie odwrócenia obsadzeń jest znacznie łatwiejsze, a chłodzenie ośrodka czynnego ciekłym azotem pozwala na uzyskanie pracy ciągłej. Laser neodymowy na podłożu YAG (granat itrowo-glinowy) pozwala na uzyskanie w impulsie dużych mocy. W podobny sposób jak laser neodymowy działają lasery, w których w różnych osnowach krystalicznych centami są jony metali ziem rzadkich.

Laser gazowy

Odwrócenie obsadzeń poziomów jako przygotowanie do akcji laserowej w gazach może być uzyskane przez wyładowanie elektryczne. Ogromne znaczenie mają wówczas atomy w stanach metatrwałych, ich energia może być przekazana w zderzeniach atomom lub cząsteczkom właściwego ośrodka laserującego. Tak jest właśnie w laserze helowo-neonowym (He-Ne), w którym ciałem roboczym jest mieszanina helu i neonu o ciśnieniu cząstkowym helu około 130 Pa i neonu ok. 13 Pa. Wyładowanie elektryczne prowadzone w tej mieszaninie wzbudza atomy helu i neonu do różnych stanów. Najważniejsze jednak dla uzyskania akcji laserowych jest wzbudzenie atomów helu do dwóch stanów metatrwałych.

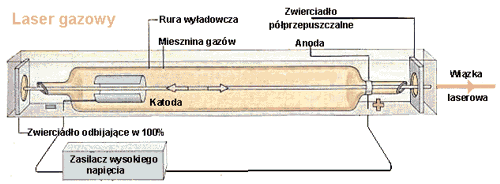

Budowę lasera He-Ne przedstawia schematycznie rysunek powyżej. Rura laserowa (szklana lub kwarcowa) zamknięta jest doskonale płasko-równoległymi okienkami nachylonymi do osi rury pod kątem Brewstera (w celu minimalizacji strat przy odbiciu); jej typowe wymiary: długość - kilkanaście cm do kilku m, średnica wewnętrzna - kilka do kilkunastu mm. Do rury wlutowane są elektrody, do których przykłada się napięcie powodujące wyładowanie. Rezonator tworzą zewnętrzne zwierciadła (płaskie lub sferyczne w ustawieniu współogniskowym), z których jedno ma pewną, niewielką przepuszczalność, co umożliwia wyprowadzenie wiązki laserowej na zewnątrz. W czasie trwania akcji laserowej wyładowanie stale podtrzymuje różnicę obsadzeń, otrzymuje się zatem akcję laserową o działaniu ciągłym. Innymi laserami gazowymi są laser argonowy i laser, którego czynnikiem roboczym jest dwutlenek węgla.

Laser półprzewodnikowy

Laser półprzewodnikowy czyli dioda laserowa działa podobnie jak diody świecące LED (skrót od angielskiego light emitting diode). LED zamieniają energię elektryczną na światło widzialne lub promieniowanie podczerwone. Źródłem światła jest złącze półprzewodnikowe n-p. Światło powstaje w wyniku tego, że elektrony w paśmie przewodnictwa są pobudzane do rekombinacji z dziurami w paśmie walencyjnym. Gdy zachodzi to zjawisko, elektrony oddają energię odpowiadającą przerwie wzbronionej i następuje świecenie. Do tych celów przydatne są takie materiały jak arsenek galu lub azotek galu, a obecnie coraz częściej cienkie warstwy półprzewodników. Diody LED wysyłają światło niespójne i nie do końca monochromatyczne. Aby powstał laser należy tak uformować układ aby powstał rezonator optyczny. Gdy do złącza będą wstrzykiwane duże ładunki to może w nim powstać proces laserowy i w wyniku wymuszonych przejść z pasma przewodnictwa do walencyjnego generuje się spójna wiązka światła. Zwierciadłami lasera mogą być krawędzie kryształu. Lasery półprzewodnikowe mogą być miniaturowe i nie przekraczają długości 1 mm. Wytwarzają one na ogół wiązkę dość słabo skupioną i o stosunkowo małej mocy.

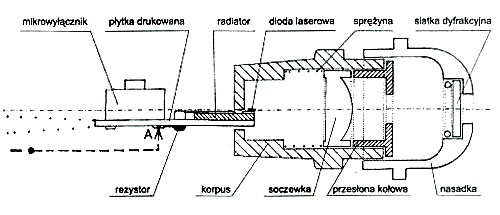

Omówimy obecnie budowę najprostszego lasera półprzewodnikowego dostępnego w sklepach elektrycznych. Średnica soczewki (około 5 mm) określa maksymalną średnicę skolimowanej wiązki. Dioda ma ustalone położenie, położenie soczewki może być regulowane przez zmianę położenia wkręcanej przesłony kołowej (przesłona ta ogranicza również średnicę wiązki do około 2,5-3 mm). Zewnętrzna, wymienna nasadka służy do wyświetlania rozmaitych rysunków. Działa na zasadzie siatki dyfrakcyjnej (kwadratowa sieć jednakowych symboli graficznych). Podstawowym elementem konstrukcyjnym lasera jest
metalowy korpus, w którym umocowana jest płytka drukowana z diodą laserową, a z przedniej strony wkręcona jest przesłona kołowa i nakręcona wymienna nasadka. We wnętrzu korpusu umieszczona jest soczewka (dociskana do przesłony kołowej za pomocą sprężyny). Korpus umocowany jest na wcisk w aluminiowej rurce stanowiącej obudowę zewnętrzną. Dioda jest zasilana napięciem 4,5 V z trzech baterii pastylkowych przez sprężynę kontaktową, niestabilny mikrowyłącznik i rezystor.
Mam nadzieję, że podzielacie moje zdanie o zasadności włączenia do felietonu tego fragmentu o laserach, opracowanego przez Zespół Fizyków z ZSO w Turku?! Teraz możemy już wrócić do głównego wątku felietonu. Przyszedł czas na omówienie odwzorowania holograficznego. Składa się ono z dwóch procesów: zapisu i odczytu.
