Intel LGA 775 – poradnik OC

Trochę praktyki…

Znając już zawiłe aspekty potocznego strapa, możemy zająć się przykładami z życia wziętymi, a więc słowo o opcjach OC z BIOS-u na podstawie płyty Asus P5B Deluxe:

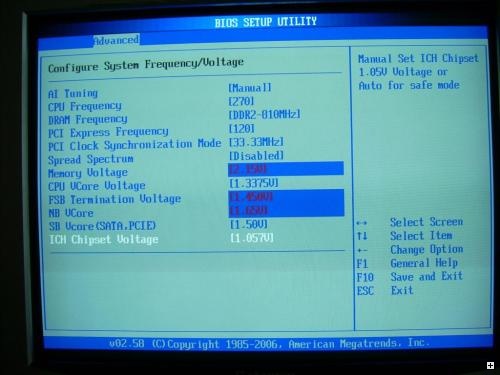

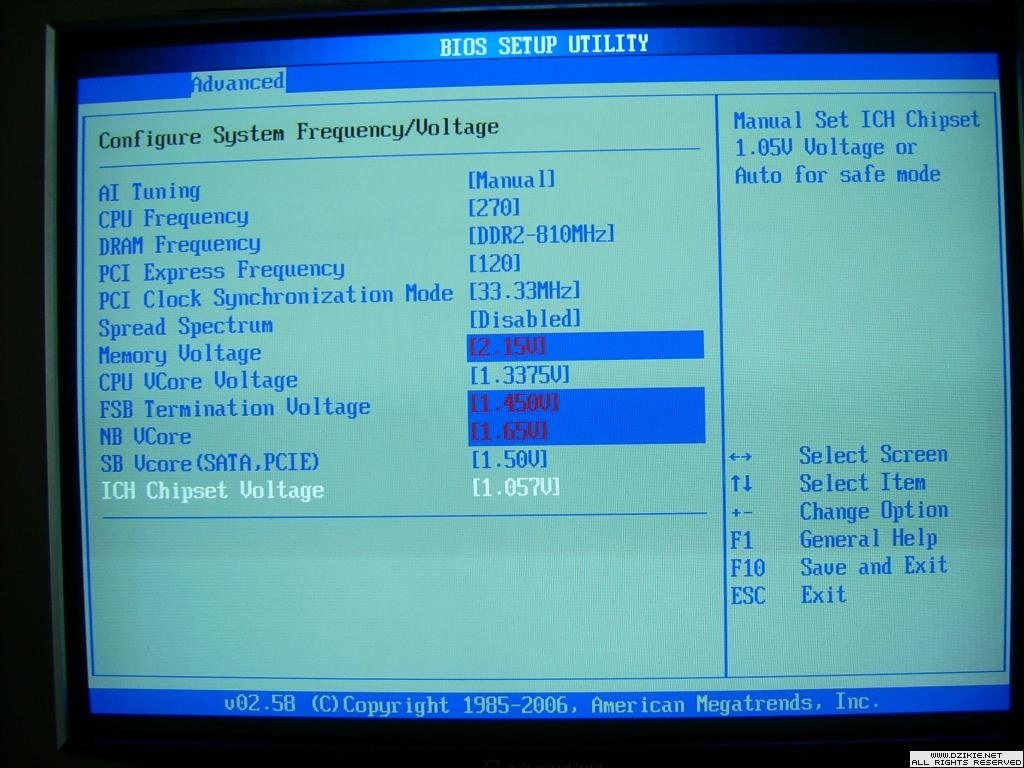

• AI tuning – pozwala wybrać tryb podkręcania. Automatyczny dla laików, bądź Manual, jeśli chcemy ustawiać wszystko ręcznie
• CPU Frequency – ustawianie wartości FSB
• DRAM Frequency – tu wybieramy dzielnik pamięci
• PCI Express Frequency – zwiększenie powyżej standardowych 100MHz daje niewielki wzrost wydajności. Powyżej 120MHz może wystąpić utrata łączności z dyskami SATA
• PCI Clock Synchronization Mode – najlepiej zablokować na wartości 33MHz, aby uniknąć zmian taktowania PCI
• Spread Spectrum – wybierz disabled, aby uzyskać bardziej stabilne vcore
• Memory Voltage – zależy od pamięci jakie posiadamy, niektóre lubią bardzo wysokie wartości inne nawet ich nie tolerują
• CPU Vcore Voltage - chyba nie wymaga komentarza
• FSB Termination Voltage – maksymalna wartość ułatwi osiągnięcie wysokich wartości FSB
• NB Vcore - maksymalna wartość ułatwi osiągnięcie wysokich wartości FSB
• SB Vcore – pewne zwiększenie napięcia zasilającego raczej nie zaszkodzi :- P
• ICH Chipset Voltage – tu nie należy szukać korzyści przy zwiększaniu napięcia

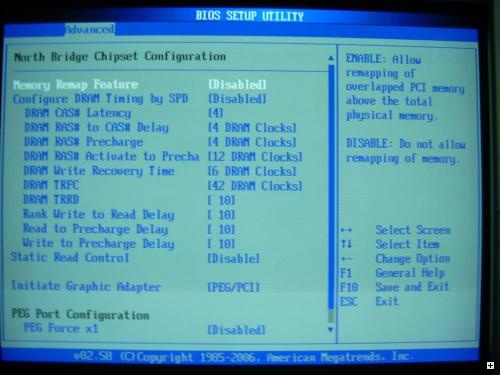

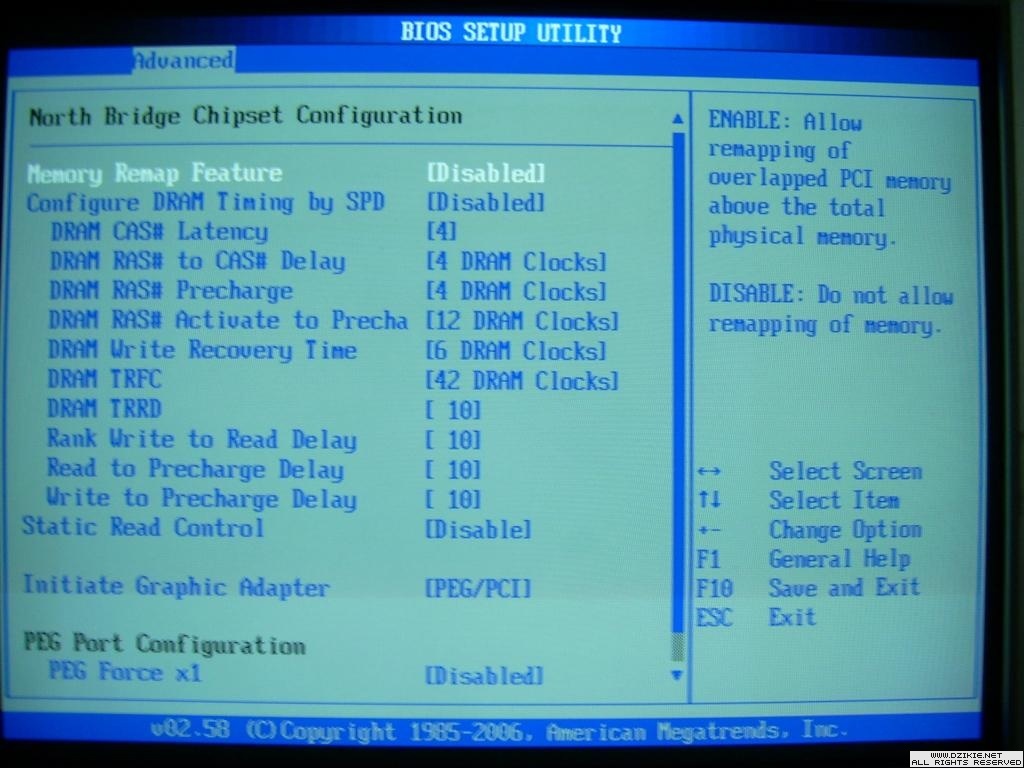

• Memory Rema Feature – pozwala obsłużyć powyżej 3GB pamięci operacyjnej. W innych wypadkach należy ustawić disabled
• Configure DRAM Timing by SPD – ustawienie disabled pozwoli ręcznie wprowadzać wszystkie timingi pamięci. Nie będę omawiał poszczególnych opóźnień, bo jak wiadomo im niższe wartości tym większa wydajność, ale też możliwość utraty stabilności.
• Static Read Control – dla uzyskania najlepszej stabilności pamięci przy wysokich wartościach FSB zalecane jest diasble
• Initiate Graphic Adapter – tu należy wskazać który adapter graficzny ma pierwszeństwo jeśli zainstalowane są zarówno karta PCIe jak i PCI. W przeciwnym wypadku należy pozostawić PEG/PCI

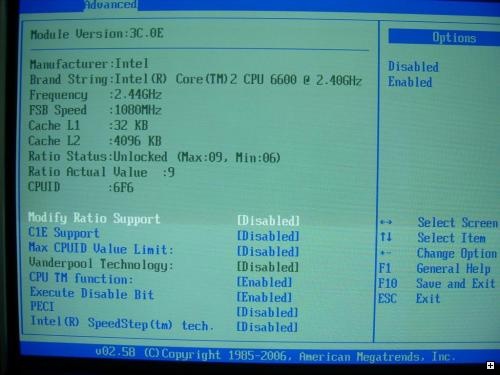

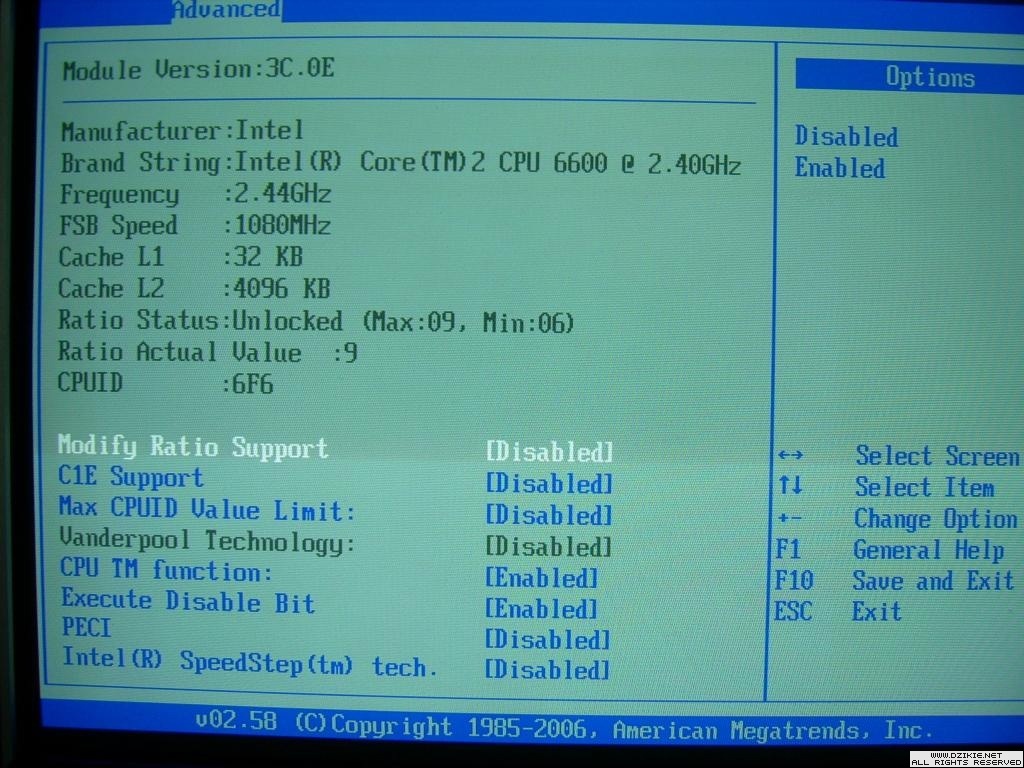

• Modify Ratio Support – pozwala ustawić pożądany mnożnik w zakresie który oferuje dany procesor
• C1E Support – należy ustawić disabled, jeśli Vcore jest inne niż Auto
• Max CPUID Value Limit – enabled tylko dla systemów Windows NT 4.0 i starszych
• VanderPool Technology – przy OC rekomendowane jest disabled
• CPU TM function – zalecane enabled. Może powodować mniejsze temperatury i pobór mocy podczas HALT.
• Execute Disable Bit – enabled jeśli chcemy mieć sprzętową ochronę przed wykonaniem kodu wirusa
• PECI – zalecane disabled

Dodatkowe czynniki warunkujące OC:

• Pamięci – bez dwóch zdań, aby podkręcić Conroe, szczególnie na platformie 965, gdzie nie ma dzielników mniejszych od FSB musimy mieć pamięci osiągające wysokie wartości taktowania, a za takie trzeba słono płacić. Godne polecenia są moduły uznanych producentów na kościach Micron D9 znane ze swojego ogromnego potencjału i świetnej skalowalności z napięciem (podobnie jak niegdyś kości Winbond). W tańszych modułach często goszczą kości Elida, które nie skalują się dobrze z napięciem, ale osiągają zadowalające rezultaty.

• Napięcie – każdy procesor inaczej reaguje na napięcie. Są sztuki oporne, którym nawet to nie pomaga, a są także procesory bardzo ładnie skalujące się z napięciem. Tu nie możemy udzielać porad, musicie zbadać to sami, jednak z lektury wielu przypadków można przyjąć pewien standard: 1,4V daje około 3- 3,2GHz, a 1,55V to zazwyczaj około 3,6GHz na AC. Jeszcze raz zaznaczam, że jest to raczej średnia, która wcale nie oznacza, że wasz procesor będzie tak pracował z danym napięciem. Poza tym procesory na jądrze Allendale, a więc z 2MB L2 zazwyczaj zadowalają się mniejszymi wartościami.
• Chłodzenie – Core 2 Duo to od dawna najchłodniejszy procesor Intela. Bazuje on na microachitecture, a więc rozwiązaniach przyjętych z mobilnych Centrino (i w prostej linii ze starych Pentium III), co w połączeniu z 65nm technologią dało bardzo małe TDP. O ile na standardowych zegarach i napięciu rzeczywiście jest to znikoma ilość ciepła to przy ekstremalnym oc wskazane są bardzo zaawansowane systemy chłodzące. Jest to konieczność, bo wiadomo także, że im zimniej tym większe rezultaty można uzyskać. Krytyczna wartość temperatur pracy to nieco ponad 60*C, ale nie radzimy nawet zbliżać się do tej wartości. Pamiętajmy także, że mostki północne na platformach Intela także osiągają bardzo wysokie temperatury i aby efektywnie podkręcić komputer należy zapewnić im „chłodniejsze” warunki pracy, nie zapominając także o sekcji zasilającej procesor!
• Zasilanie – Jak zwykle podstawą jest tu markowy zasilacz, który posiada bardzo mocną linię 12V. Jeśli nie wiesz co to znaczy markowy to spójrz na cenę bądź zasięgnij porady na forum. Warto także nadmienić, że oprócz procesora największym pożeraczem prądu są karty graficzne. Jeśli nie macie bardzo mocnej grafiki to z pewnością wystarczy wam markowe 25A na linii 12V ( 20A wystarczy, jeżeli zasilacz ma więcej niż jedną linią 12V – mkk270 ). Dodam także, że ja pracuje i efektywnie podkręcam procesor na Fortranie 350W, co dowodzi, że markowy i dobry zasilacz wcale nie musi być drogi. Należy jednak mieć na uwadze, że w pewnym momencie okaże się on za słaby.
• Pozostałe – Postanowiłem także wspomnieć o innych aspektach. Po pierwsze warto interesować się nowymi wersjami BIOS-ów do naszych płyt i na bieżąco je aktualizować, bo to właśnie one naprawiają drobne wady i udostępniają nowe funkcje/ możliwości. Po drugie- jeśli posiadamy bardzo dobre chłodzenie, warto także zainteresować się modyfikacjami napięć, np. mostka północnego, CPU, pamięci, czy też częstą bolączką tej platformy - Vdropp.

Zakończenie:

Mam nadzieję, że mój poradnik choć trochę przyczyni się do zwiększenia waszej wiedzy o platformie Intela i możliwości jej podkręcania. Miejcie jednak na uwadze, że autor, ani serwis Dzikie.NET nie ponoszą odpowiedzialności za ewentualne szkody wywołane tymi poradami. Kończąc pozostaje mi życzyć Wam wielu megaherców przy podmuchach przyjemnego dla scalaków chłodu.

Majkel84
