Napięcia - czy to ważne? Jak mierzyć?

...::: Napięcia - czy to ważne? Jak mierzyć? :::...

Witam, wielu ludzi zadaje sobie trudne pytanie. "Czy mój zasilacz aby jest wystarczający do mojej obecnej konfiguracji?" Mogłoby się wydawać że każdy zasilacz jest dobry...przecież komputer chodzi...nie mam problemów ze stabilnością...Pytanie brzmi... jak długo? Aby sprawdzić czy nasz zasilacz dobrze radzi sobie z komputerem, musimy znać wartości napięć i ocenić czy są one dobre. Cały ogrom osób ufa programom typu Everest lub Aida32 - błąd.

Podstawowymi napięciami dla komputera są napięcia z linii 12V, 5V oraz 3,3V. To właśnie one w głównej mierze przesądzają o stabilności komputera oraz czy nasz zasilacz nie "wymięka" przy danej konfiguracji sprzętowej. Jeśli nasze napięcia mieszczą się w "Normie ATX" to naszemu zestawowi nie grozi większe niebezpieczeństwo. Oczywiście najlepiej by było gdyby te napięcia były jak najbliższe ideału za jaki uważa się: 12.00V, 5.00V oraz 3.30V.

NORMA ATX:

• 3,3 V margines 3.14 - 3.47 V
• 5.0 V margines 4.75 - 5.25 V
• 12.00 V margines 11.40 - 12.60 V

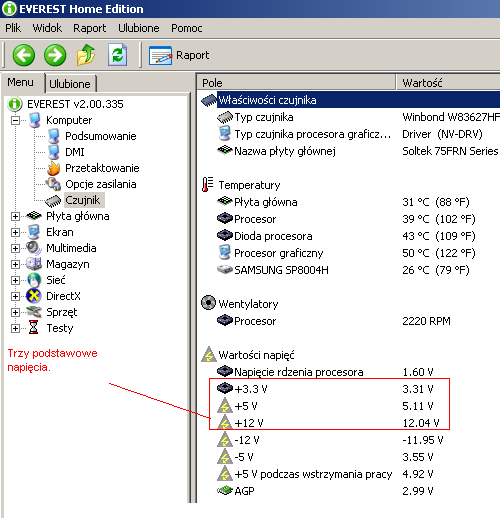

Proszę spojrzeć na poniższe zdjęcie:

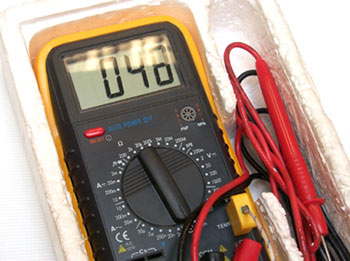

Jak już wcześniej wspomniałem zaufanie do tego typu programów to "chleb powszedni" wśród użytkowników komputerów. Na fotce napięcia na liniach 12v, 5v oraz 3,3 są po prostu świetne, to wcale nie musi znaczyć że takie na prawdę są. Zazwyczaj różnią się one od tych napięć jakie poda nam miernik elektroniczny...i to bardzo. Należy więc odłożyć takie programy na bok i wziąć w garść to urządzenie które stanowi jedyne źródło prawdy o napięciach w komputerze(i nie tylko).

Procedura mierzenia napięć:

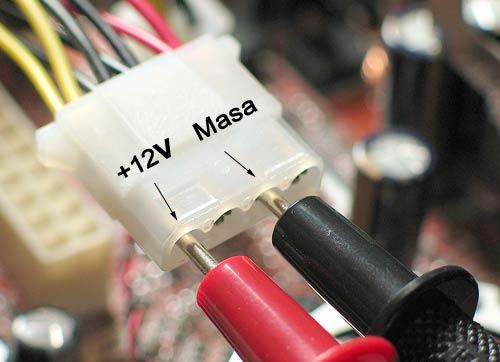

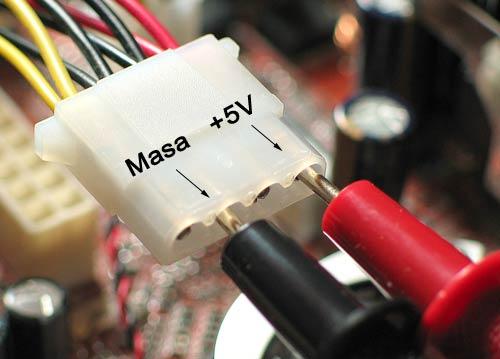

Aby zmierzyć poszczególne napięcia w komputerze musimy oczywiście otworzyć obudowę. Następnie odszukujemy wolną wtyczkę molex i staramy się wyciągnąć ją poza wnętrze komputera. Następnie ustawiamy na mierniku w polu "DCV" wartość "20". Gdy już wszystko jest gotowe wkładamy końcówkę czarnej wtyczki miernika do masy a czerwoną końcówkę miernika do napięcia 12V lub 5V.

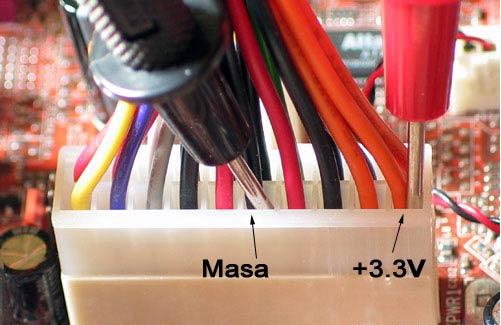

Jeśli chodzi o pomiar napięcia 3,3V musimy odnaleźć wtyczkę ATX która wchodzi do płyty głównej z zasilacza. Tam odnajdujemy pomarańczowy kabelek i wkładamy do środka czerwoną końcówkę miernika i oczywiście czarną końcówkę do masy.

Jeśli wykonaliście już powyższe czynności, znacie wartości napięć we własnym komputerze i oceniliście je na podstawie normy ATX możecie zdecydować czy na pewno warto ryzykować spaleniem się zasilacza a nawet wielu komponentów komputera jeśli ten pierwszy nie radzi sobie z całością. Pozdro.

---

UWAGA: Serwis Dzikie.NET ani autor nie ponoszą odpowiedzialności za szkody powstałe w wyniku zastosowania się do porad zawartych w artykule.

---

Knight
