Podstawy elektroniki - niezbędnik każdego modera

Prolog.

NE555: Chciałbym Wam dzisiaj zaprezentować artykuł mojego kolegi Neoone, traktujący o podstawach elektroniki. Autor napisał go, gdy współpracował jeszcze z serwisem Mod-Works. Ten jednakże zniknął z sieci już jakiś czas temu - uznałem, że szkoda by było zaprzepaścić tak wartościowy materiał. Neoone nie kazał się długo prosić i zgodził się na publikację tego artykułu na łamach Dzikie.NET. Ja pozwoliłem go sobie uzupełnić o szereg zdjęć oraz grafik. Tekst jest napisany lekkim językiem, z pewną dozą humoru, co powinno zachęcić początkujących elektroników.

Targi Tuningu Komputerów we Wrocławiu (rok 2006). Ne i Neoone zamiast prezentować swoje modyfikacje, zaszyli się i dyskutują o panowaniu nad światem.

Słowem wstępu.

Neoone: Gdzieś w połowie października 2004 roku postanowiłem za namową forumowiczów Mod-Works spłodzić artykuł traktujący właśnie o podstawach elektroniki. Długo zastanawiałem się co w nim zawrzeć i co tak naprawdę jest podstawową wiedzą potrzebną moderowi. Myślę, że poniższy tekst spełnia założenia i usatysfakcjonuje początkujących. Jeśli się mylę, zawsze mogę coś dopisać... jeśli tylko ładnie poprosicie ;-).

Co to właściwie jest prąd i napięcie?

Według definicji, prądem nazywamy uporządkowany ruch elektronów, a napięciem - różnicę potencjałów pomiędzy pewnymi punktami układu. Ponieważ większości z Wasniewiele to mówi, postaram się rzucić trochę światła za pomocą przykładu z życia (prawie) codziennego.

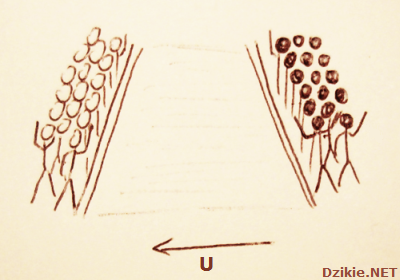

Załóżmy, że po jednej stronie ulicy stoi 20 zwolenników PiSu, a po drugiej 20 wyborców PO ;-). Pomiędzy nimi stoi kordon policji. Jak wiadomo między wymienionymi osobnikami mogą pojawić się pewne napięcia (U) jednak chcąc przekroczyć jezdnię natrafiają na duży opór (R) ze strony policji wiec prąd (I) nie płynie. Kiedy tylko gliniarze skończą pączki, to opór zniknie i ulicę zaleje fala dając niezły POPiS . Tak więc napięcie będzie tym wyższe , im większa będzie różnica zdań między stojącymi po przeciwnych stronach, a prąd będzie tym wyższy im więcej przebiegnie ich przez ulicę ;-). Jeśli odnieść to do baterii lub kondensatora to im większy będzie prąd, czyli im więcej ludzi przebiegnie przez ulicę, tym mniejsze będzie napięcie, bo tym mniej zostanie ich po przeciwległych stronach, co oznacza rozładowanie baterii. I wszystko jasne :-D.

Schemat - czyli co to za hieroglify?

Każde urządzenie elektroniczne można przedstawić za pomocą specjalnego schematu. Można z niego odczytać połączenia miedzy poszczególnymi elementami oraz ich parametry. Choć są różne szkoły, przypisujące różne oznaczenia tym samym elementom, to nie są to tak duże różnice, żeby nie można było się połapać o co chodzi. Ogólnie można przyjąć, że schematy są znormalizowane na całym świecie.

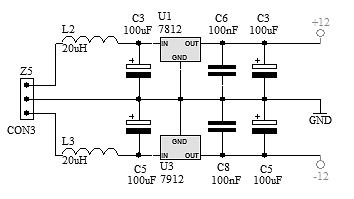

Przykład schematu ideowego jakiegoś urządzenia. Nie przejmuj się, jeśli jeszcze nie wiesz o co w nim chodzi.

Podstawową jednostką na schematach jest połączenie potocznie zwane "drutem" ;-) choć może to też oznaczać (i częściej tak właśnie jest) ścieżkę na płytce drukowanej. Połączenie takie rysowane jest w formie prostej, cienkiej linii. Jeżeli dwie linie krzyżują się, to o ile schematu nie rysował jakiś niedoświadczony , można przyjąć, że nie są ze sobą połączone. Jeśli natomiast oba przewody mają być połączone, to w miejscu połączenia stawia się niewielką kropkę. Wszystko widać na rysunku poniżej:

Po lewej brak połączenia, po prawej przewody połączone ze sobą.

Pozostałe elementy na schemacie oznaczają różne części elektroniczne i elektromechaniczne. W dalszej części artykułu postaram się przedstawić i opisać te najważniejsze i najczęściej spotykane .
