Test zestawów chłodzenia CPU - część 1

Zalman CNPS7700-Cu

Model 7700-Cu jest obecny na rynku od dawna i do dzisiaj w rankingach utrzymuje się wysoko. Olbrzymia waga (prawie 1 kg!) i duża ilość miedzianych blaszek w połączeniu z wydajnym wentylatorem zapewnia tej konstrukcji jeszcze długi "żywot". Całkiem niedawno producent wskrzesił do życia serię CNPS7xxx i wprowadził na rynek kolejny model. Mowa oczywiście o CNPS7500, który również dotarł do nas do testów i jego testy zamieszczamy w dalszej części.
Poniżej specyfikacja oraz wady i zalety modelu CNPS7700-Cu:

Specyfikacja ogólna:

• Producent: Zalman
• Nazwa (model): CNPS7700-Cu
• Waga całego zestawu (w opakowaniu): 1206 gram
• Zawartość zestawu:
  - radiator z fabrycznie zamontowanym wentylatorem
  - Fan Mate 2 okablowaniem i dwustronną taśmą klejącą do montażu
  - 2x zapinka typu S i 2x zapinka typu L
  - 4 śrubki montażowe
  - pasta termoprzewodząca w tubce
  - instrukcja obsługi (w językach angielskim i koreańskim)
  - dwie zapinki dla Socket 478
  - koszyk oraz backplate wraz z 4 śrubkami montażowymi dla platformy LGA775
  - kilka różnej wielkości podkładek izolujących
  - backplate oraz dwie śruby dystansujące dla platformy A64
  - naklejka na obudowę


Specyfikacja radiatora:

• Wymiary całkowite: 136 x 136 x 67 mm (dł. x szer. x wys.)
• Wymiary podstawy: około 41 x 35 mm
• Materiał:
  - miedź (radiator)
• Waga: 921 gram (całość, z wentylatorem)
• Technologia HeatPipe: nie
• Ocena jakości podstawy: 7/10
• Kompatybilność (sposób montażu):
  - Intel Socket 478 (koszyk własny)
  - Intel Socket T (LGA775) (koszyk własny)
  - AMD Socket 754 (koszyk własny)
  - AMD Socket 939 (koszyk własny)
  - AMD Socket 940 (koszyk własny)
• Ilość obsługiwanych wentylatorów: nie dotyczy
• Rodzaj obsługiwanych wentylatorów: nie dotyczy
• Przeznaczony do pracy: aktywnej
• Sposób montażu wentylatora: śruby

Specyfikacja wentylatora:

• Model: ZF1225ATH (brak możliwości zakupu w detalu)
• Wymiary: 120 x 25 mm (odpowiednik, średnica x grubość)
• Przepływ powietrza: brak danych
• Obroty (zmierzone):
  - przy 5V: 1196 RPM
  - przy 12V: 1721 RPM
• Typ łożyska: podwójne kulkowe
• Generowany hałas: 20-32 dBA
• Napięcie/natężenie prądu pracy: 12V/0,35A
• Regulacja obrotów: tak, manualna (za pomocą Fan Mate 2 - w zestawie)
• Podświetlenie: nie
• Waga: 104 gram (sam wentylator)
• Wtyczka/długość przewodu: 3PIN/30 cm

Zalety:

• Bogate wyposażenie
• Wysoka jakość wykonania
• Fan Mate 2 w zestawie

Wady:

• Waga!
• Hałas przy maksymalnych obrotach
• Kłopotliwy montaż (niezbędny demontaż płyty głównej)
• Brak kompatybilności z AMD AM2
• Brak instrukcji obsługi w języku polskim

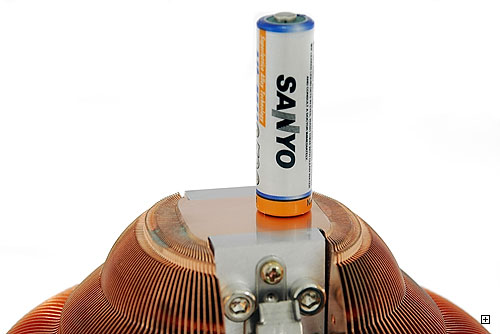

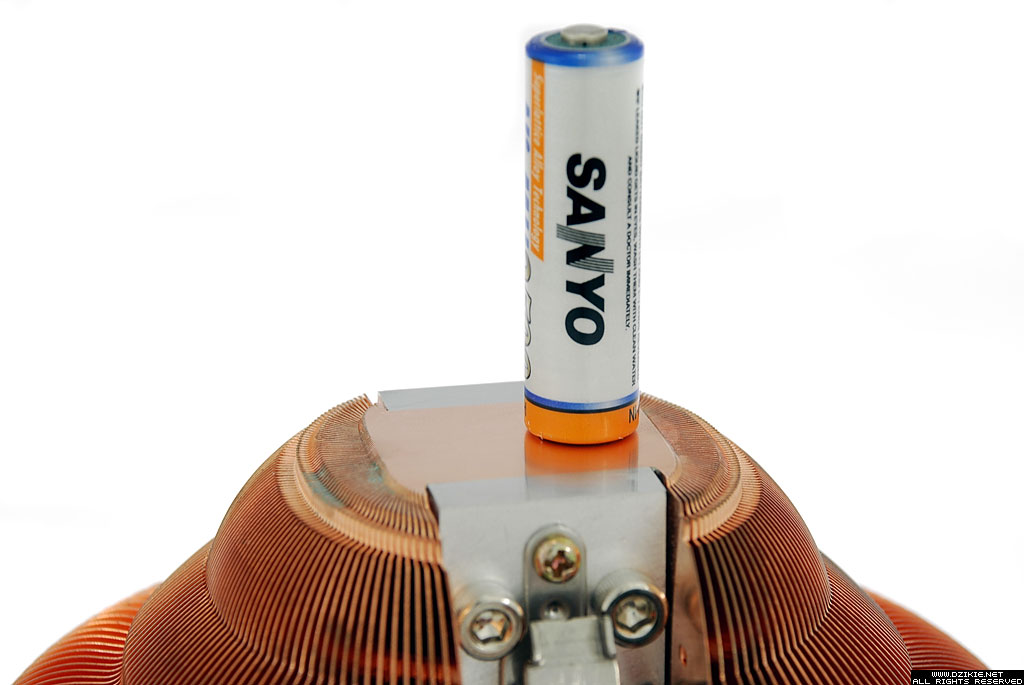

Wystarczająco równa i wyszlifowana podstawa.

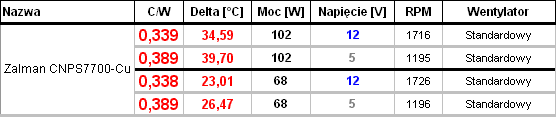

Wyniki testów, komentarz

Współczynnik C/W określa o ile wzrośnie temperatura procesora powyżej temperatury otoczenia, przy wzroście ciepła o 1W.
Im współczynnik C/W jest mniejszy, tym zestaw jest lepszy.
Przykład: C/W=0,5 oznacza, że przy procesorze o mocy 100W temperatura na rdzeniu będzie o 50 stopni C większa niż otoczenie.

Testy Zalmana CNPS7700-Cu potwierdzają teorię - modele bez elementów aktywnych (np. HeatPipe lub wbudowanych układów wodnych) mają liniową charakterystykę współczynnika C/W. Duża ilość miedzi znacznie zwiększyła pojemność cieplną, a dobre ulokowanie wentylatora i duża powierzchnia radiatora umożliwia temu zestawowi deptanie po piętach najnowszym modelom, wyposażonym w technologię HeatPipe!
