Test zestawów chłodzenia CPU - część 1

Zalman CNPS7500-AlCu LED

Firma Zalman wciąż rozszerza serię chłodzenia dla procesorów CNPS. Model 7500-AlCu LED to najnowszy produkt, bezpośrednio wywodzący się ze starych modeli CNPS7xxx. Różnic w porównaniu do starszych braci jest niewiele, głównie kosmetyczne (nowy, podświetlany wentylator, nowe opakowanie). Poprawiono także sposób montażu - tym razem nie ma już potrzeby wyjmowania płyty głównej w przypadku podstawek 478 oraz AM2/754/939/940. Mocowanie na procesorach Intel LGA775 pozostało to samo - producent dołącza swój koszyk, który należy zamontować na płycie głównej.

Specyfikacja ogólna:

• Producent: Zalman
• Nazwa (model): CNPS7500-AlCu LED
• Waga całego zestawu (w opakowaniu): 811 gram
• Zawartość zestawu:
  - radiator z fabrycznie zamontowanym wentylatorem
  - Fan Mate 2 okablowaniem i dwustronną taśmą klejącą do montażu
  - uniwersalna zapinka montażowa
  - 4 śrubki montażowe
  - pasta termoprzewodząca w tubce
  - instrukcja obsługi (w językach angielskim i koreańskim)
  - koszyk oraz backplate dla platformy LGA775
  - specjalny klip mocując y dla S478
  - naklejka na obudowę


Specyfikacja radiatora:

• Wymiary całkowite: 121 x 121 x 67 mm (dł. x szer. x wys.)
• Wymiary podstawy: około 41 x 35 mm
• Materiał:
  - miedź i aluminium (radiator)
• Waga: 499 gram (całość, z wentylatorem)
• Technologia HeatPipe: nie
• Ocena jakości podstawy: 7/10
• Kompatybilność (sposób montażu):
  - Intel Socket 478 (koszyk)
  - Intel Socket T (LGA775) (koszyk własny)
  - AMD Socket 754 (koszyk)
  - AMD Socket 939 (koszyk)
  - AMD Socket 940 (koszyk)
  - AMD Socket AM2 (koszyk)
• Ilość obsługiwanych wentylatorów: nie dotyczy
• Rodzaj obsługiwanych wentylatorów: nie dotyczy
• Przeznaczony do pracy: aktywnej
• Sposób montażu wentylatora: śruby

Specyfikacja wentylatora:

• Model: ZF1125BTH (brak możliwości zakupu w detalu)
• Wymiary: 100 x 25 mm (odpowiednik, średnica x grubość)
• Przepływ powietrza: brak danych
• Obroty (zmierzone):
  - przy 5V: 1435 RPM
  - przy 12V: 2238 RPM
• Typ łożyska: podwójne kulkowe
• Generowany hałas: 17-32 dBA
• Napięcie/natężenie prądu pracy: 12V/0,44A
• Regulacja obrotów: tak, manualna (za pomocą Fan Mate 2 - w zestawie)
• Podświetlenie: tak
  - niebieskie diody LED
• Waga: 75 gram (sam wentylator)
• Wtyczka/długość przewodu: 3PIN/30 cm

Zalety:

• Bogate wyposażenie
• Wysoka jakość wykonania
• Fan Mate 2 w zestawie
• Podświetlany wentylator
• Montaż w przypadku platformy AMD K8 oraz S478 bez potrzeby wyjmowania płyty głównej

Wady:

• Hałas przy maksymalnych obrotach
• Kłopotliwy montaż na LGA775 (niezbędny demontaż płyty głównej)
• Brak instrukcji obsługi w języku polskim

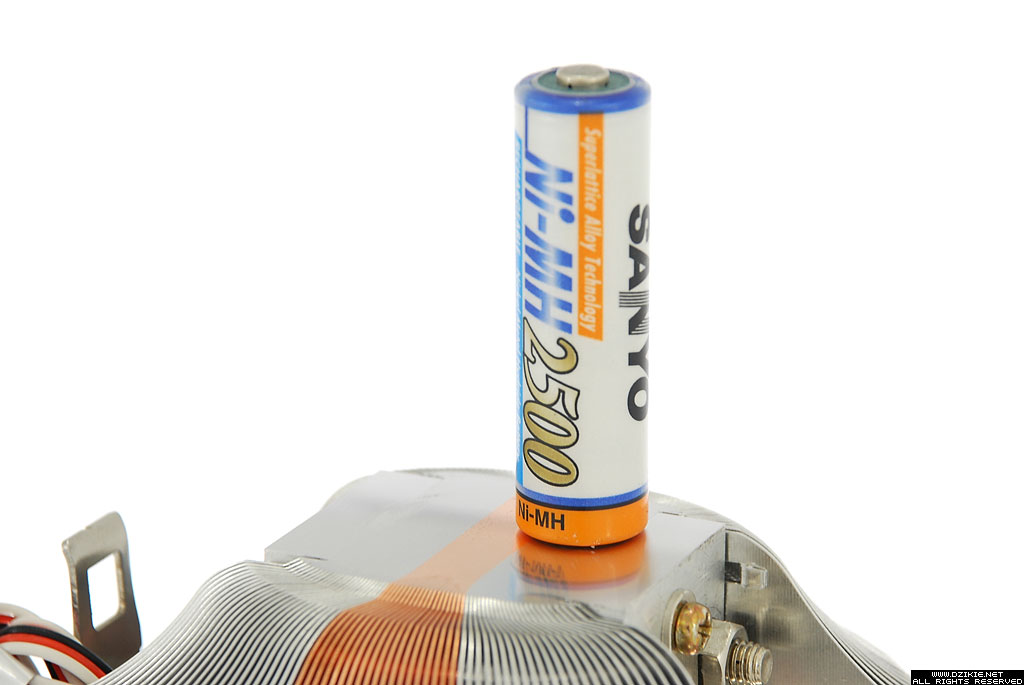

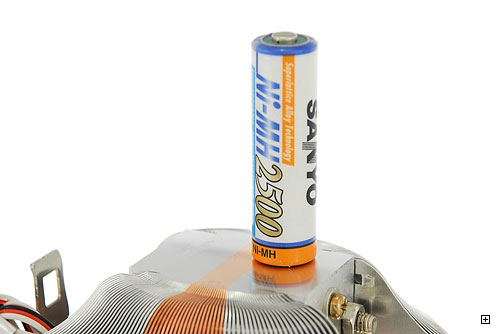

Jakość wykonania podstawy identyczna jak u poprzedników z serii CNPS7xxx.

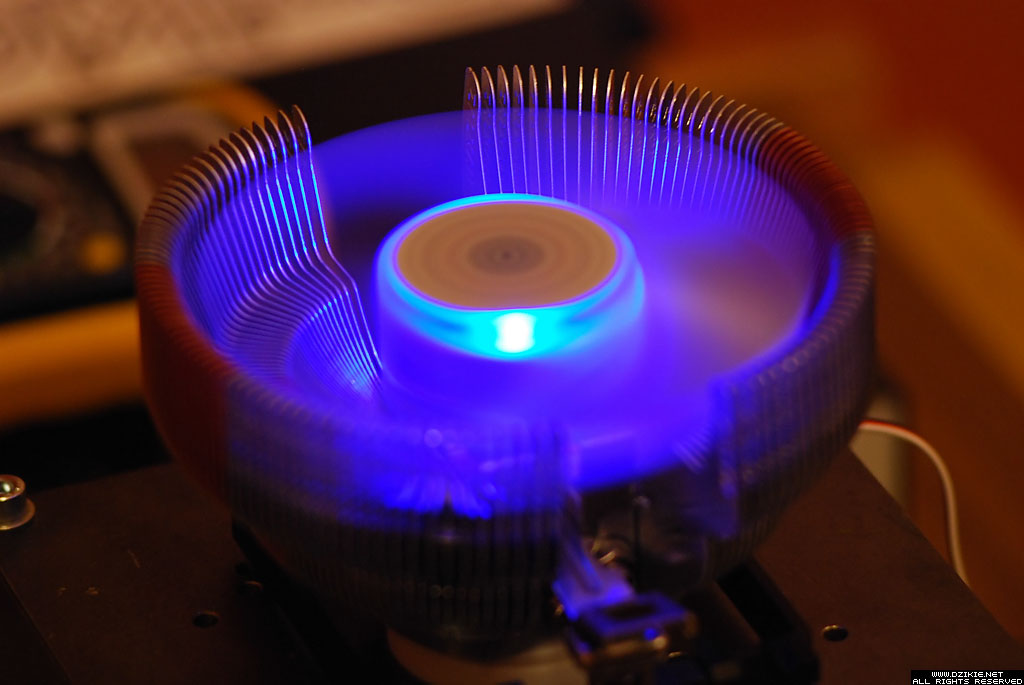

Wentylator w CNPS7500-AlCu LED został podświetlony na niebiesko.

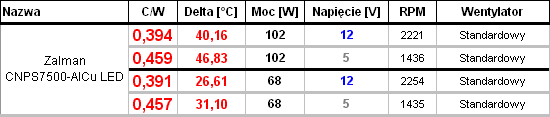

Wyniki testów, komentarz

Współczynnik C/W określa o ile wzrośnie temperatura procesora powyżej temperatury otoczenia, przy wzroście ciepła o 1W.
Im współczynnik C/W jest mniejszy, tym zestaw jest lepszy.
Przykład: C/W=0,5 oznacza, że przy procesorze o mocy 100W temperatura na rdzeniu będzie o 50 stopni C większa niż otoczenie.

Widać znaczną różnicę między CNPS7700-Cu i młodszym bratem. Znacznie mniejsze rozmiary i zastosowanie niewielkiej ilości miedzi w połączeniu z aluminium dało słabsze rezultaty.
