Projekt Z1 - wznowienie

Napędy

Niejednokrotnie widziałem zmodyfikowaną obudowę, w którą właściciel włożył bardzo dużo pracy. Efekt końcowy był jednak nienajlepszy, ponieważ napędy CD nie zostały pomalowane, co jest poważnym błędem. Jeśli boisz się o utratę gwarancji, zawsze możesz spróbować jakoś zabudować napęd lub nawet go ukryć. Też miałem kiedyś taki problem:

W mojej poprzedniej modyfikacji oryginalny przód nagrywarki Samsunga (na górze) został zastąpiony panelem ze starego napędu CD.

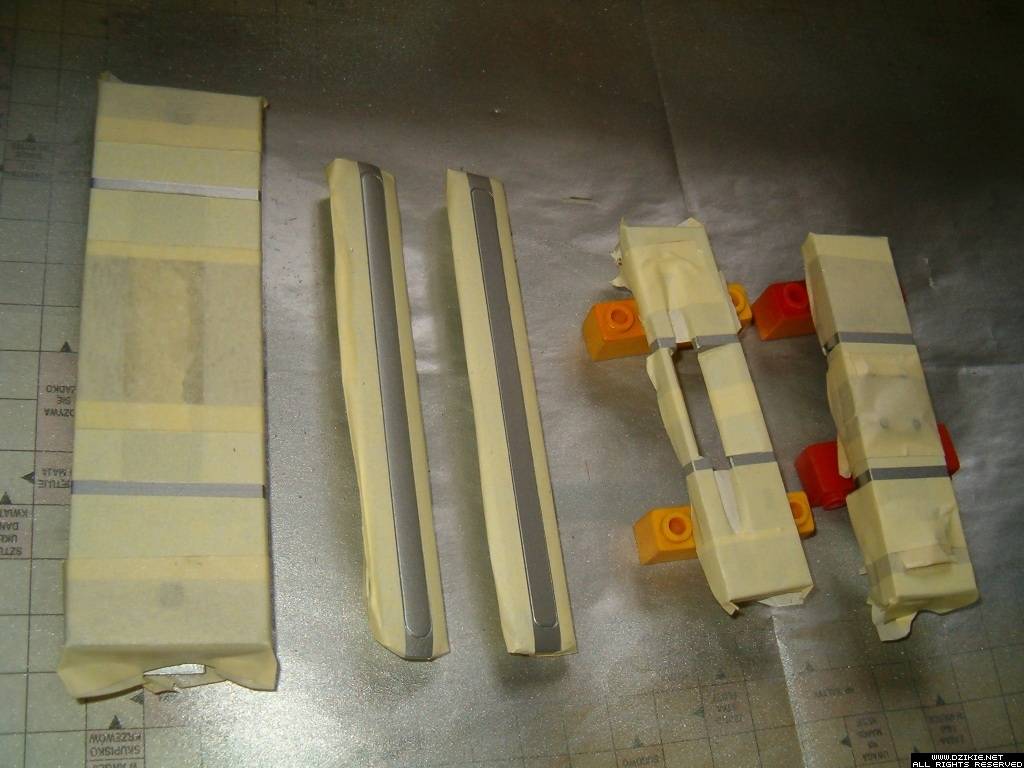

Wszystkie napędy już wcześniej zostały pomalowane na kolor szary (miałem szczęście że udało mi się kupić farbę w spray-u o identycznym kolorze jak przód obudowy komputera). Teraz tylko dodałem charakterystyczne czarne paski.

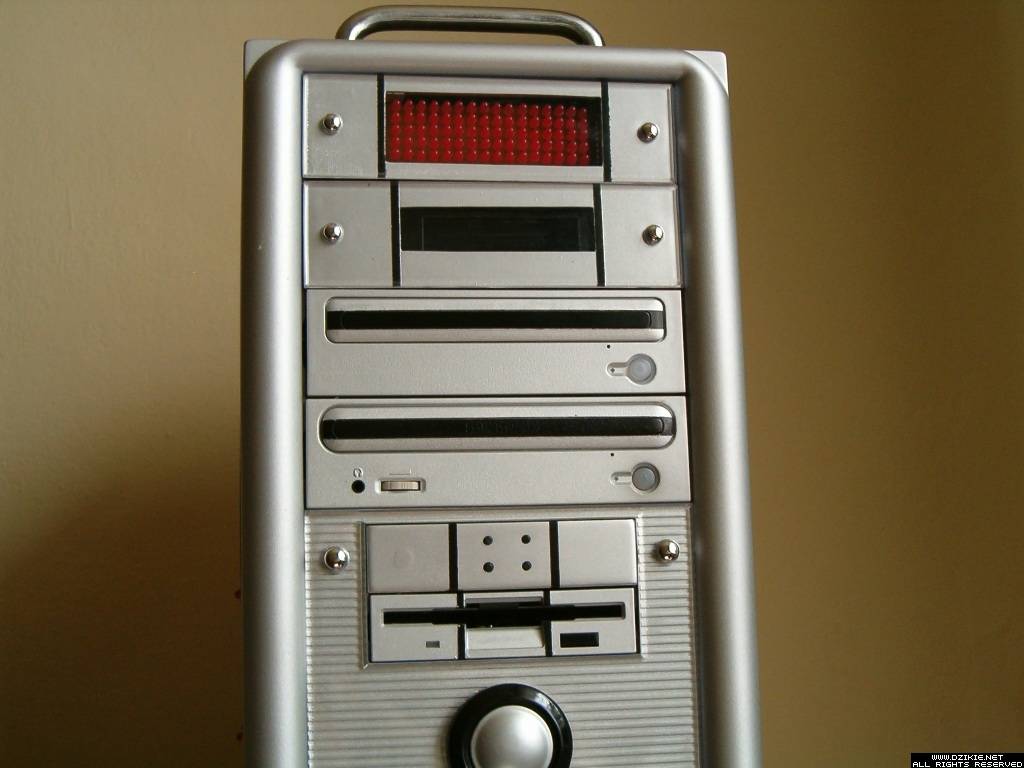

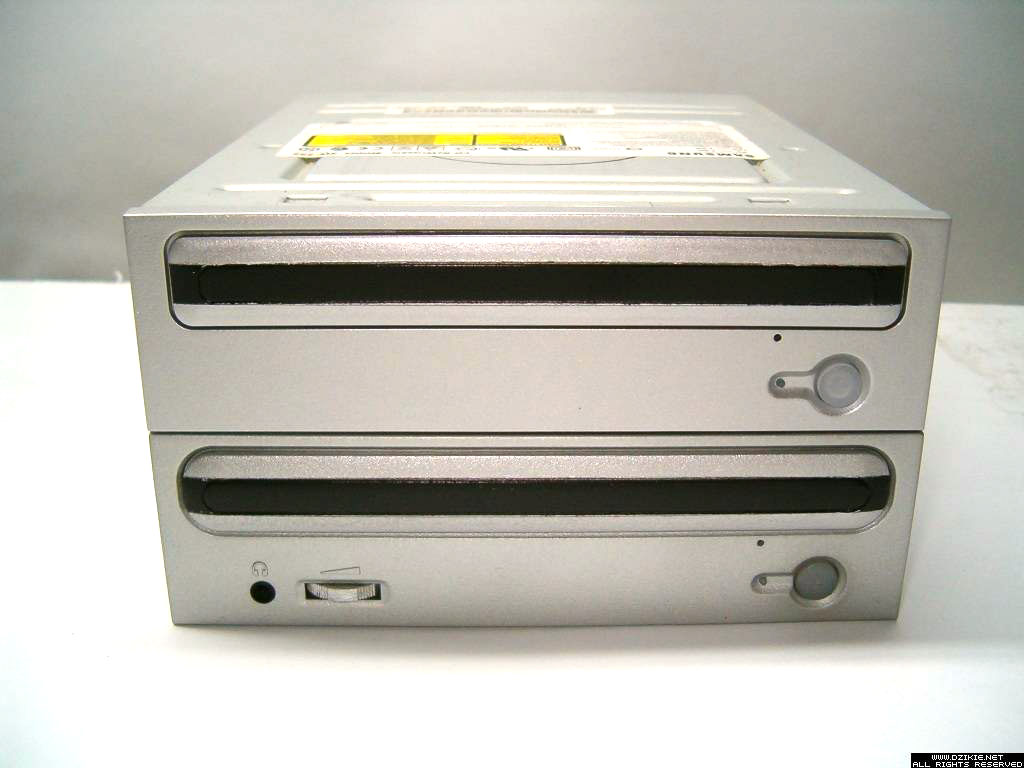

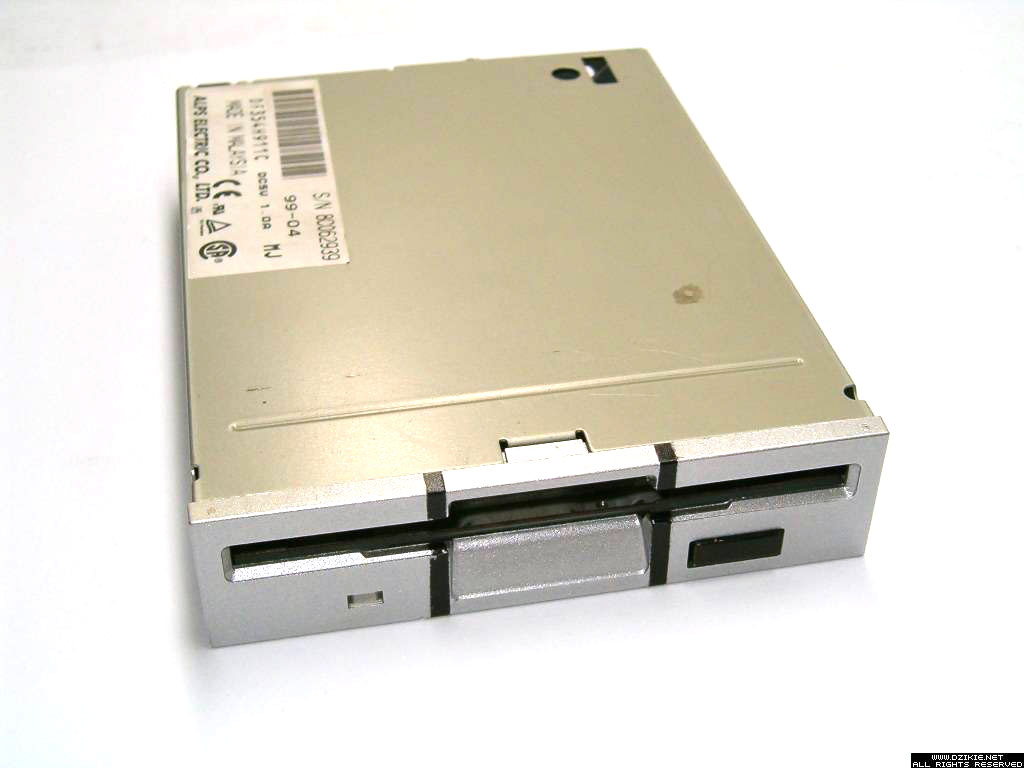

Napędy CD-ROM i stacja dyskietek pomalowane w jednakowym schemacie kolorystycznym.

Stacja dyskietek została dodatkowo zmodyfikowana, ale o tym pisałem już w artykule o diodach LED.

Przed i po - zmodyfikowany przycisk Power.

Świecące śrubki

Jest to hybryda diod LED ze śrubkami. Więcej na temat znajdziesz w tym artykule , który popełniłem już jakiś czas temu.

Zasilacz

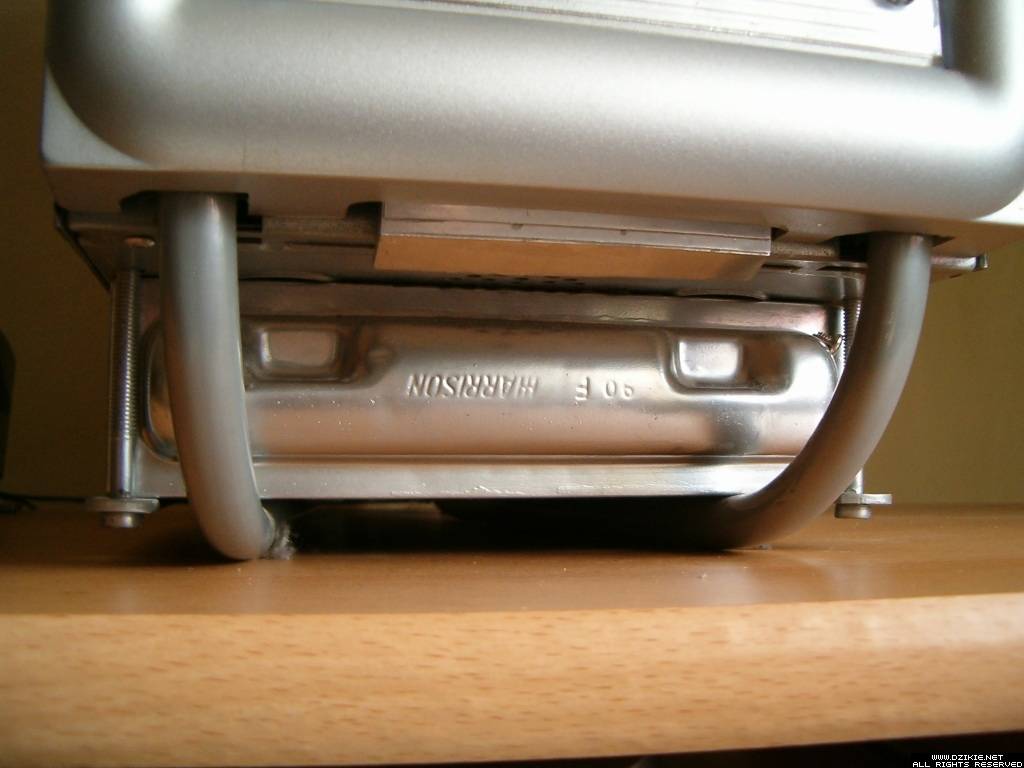

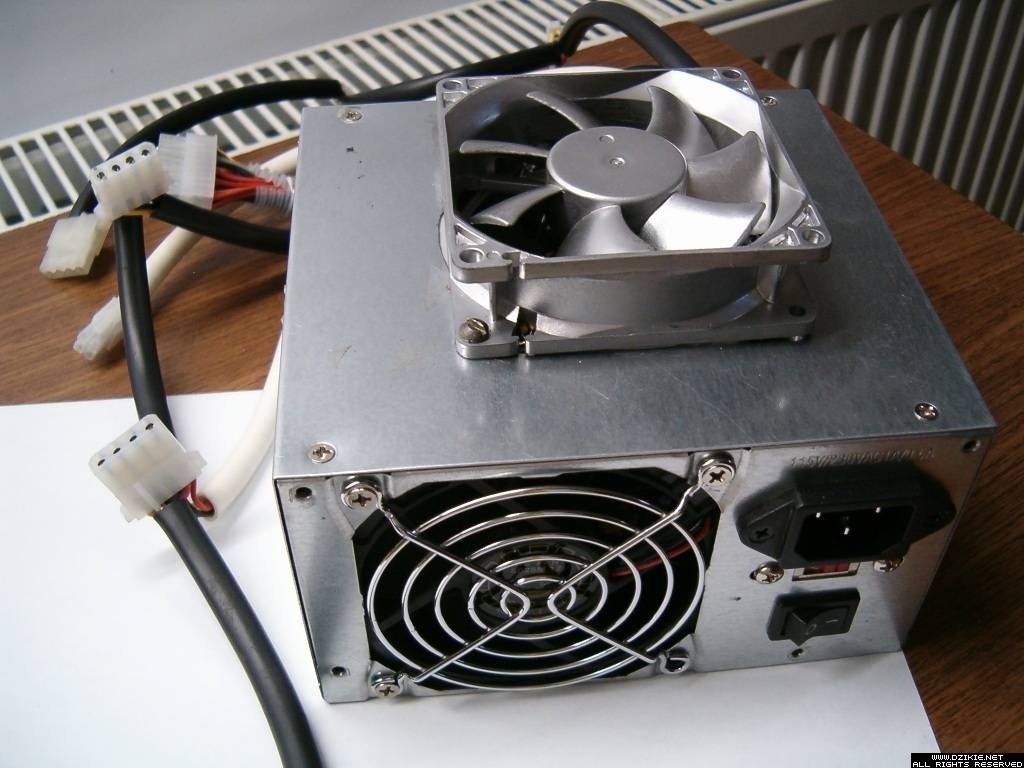

Zasilacz w moim komputerze to 300 watowy "no-name". Nigdy nie udało mi się odłożyć funduszy by kupić coś lepszego. Jedyne, co mogłem zrobić, to go trochę zmodyfikować. Od spodu zasilacza zamontowałem dodatkowy wentylator, dla poprawy obiegu powietrza w obudowie (jak i w samym zasilaczu). Z tyłu wyciąłem oryginalną metalową osłonę wentylatora i zamontowałem normalny chromowany grill. Usunąłem również wszystkie zbędne kable, a te które pozostały, dodatkowo skróciłem i powkładałem w gumowe wężyki.

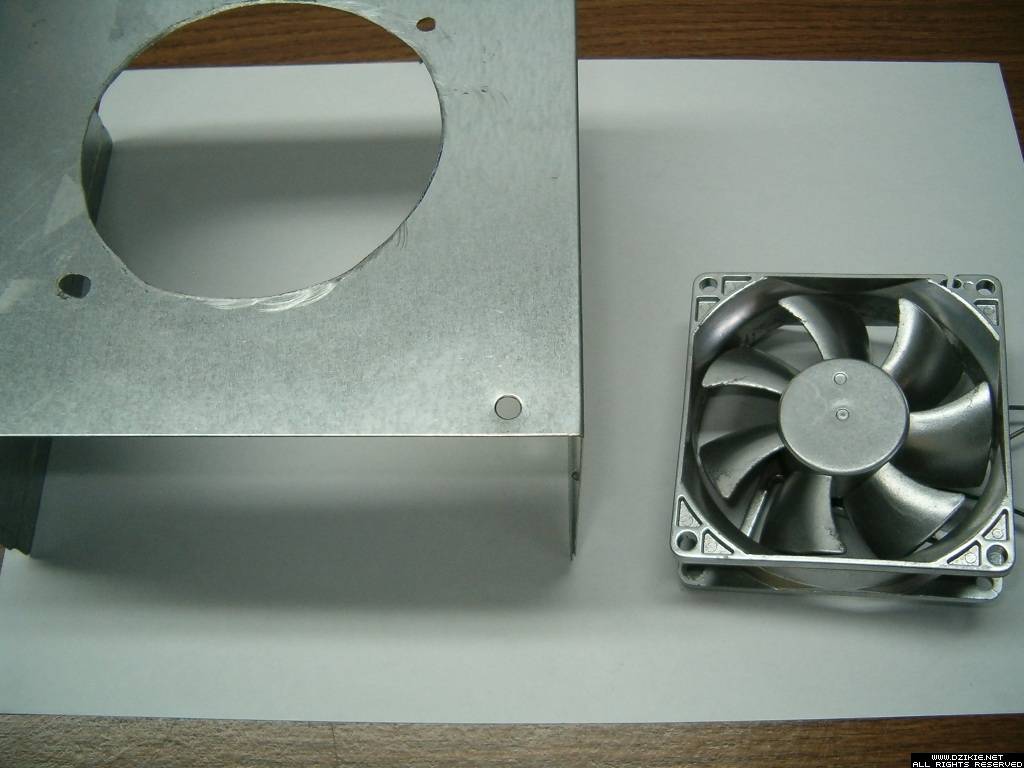

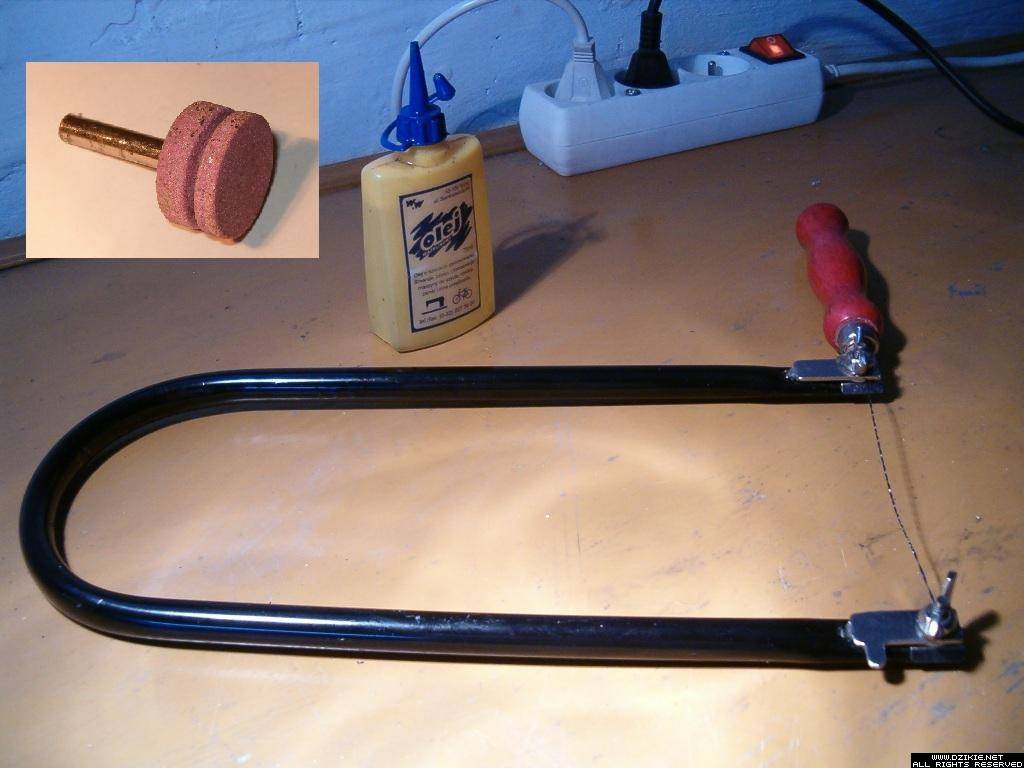

Otwór na dodatkowy wentylator wyciąłem piłą włosową. Miejsce cięcia należy zwilżać oliwą. Brak wprawy spowodował, że otwór nie jest idealny :).

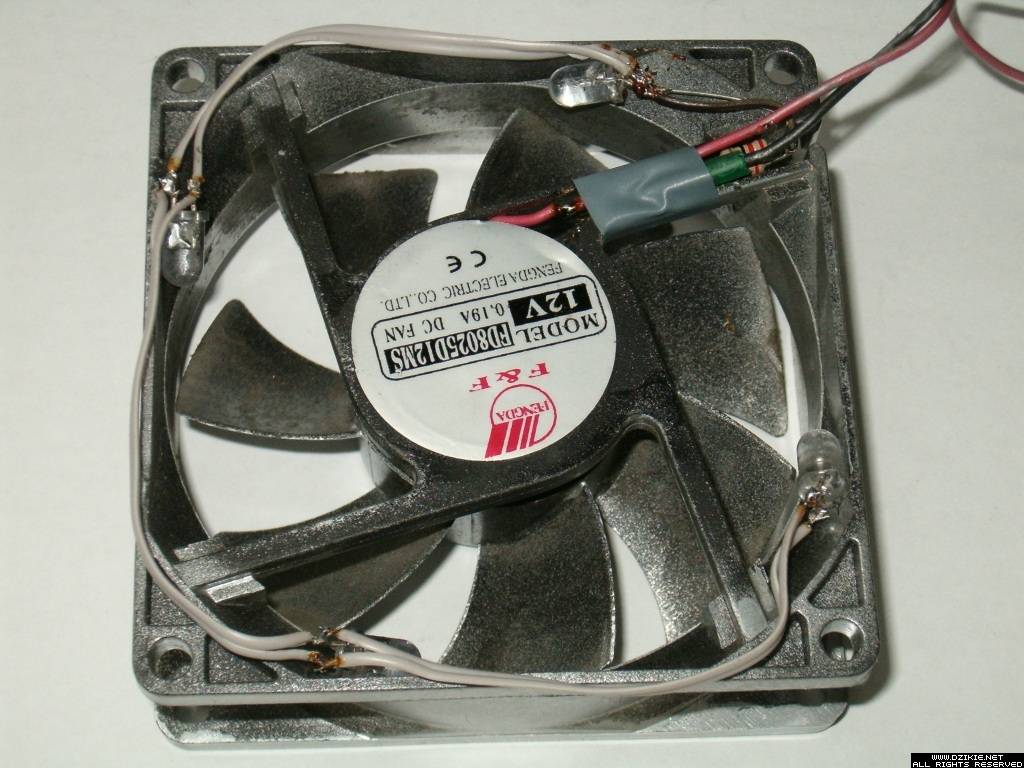

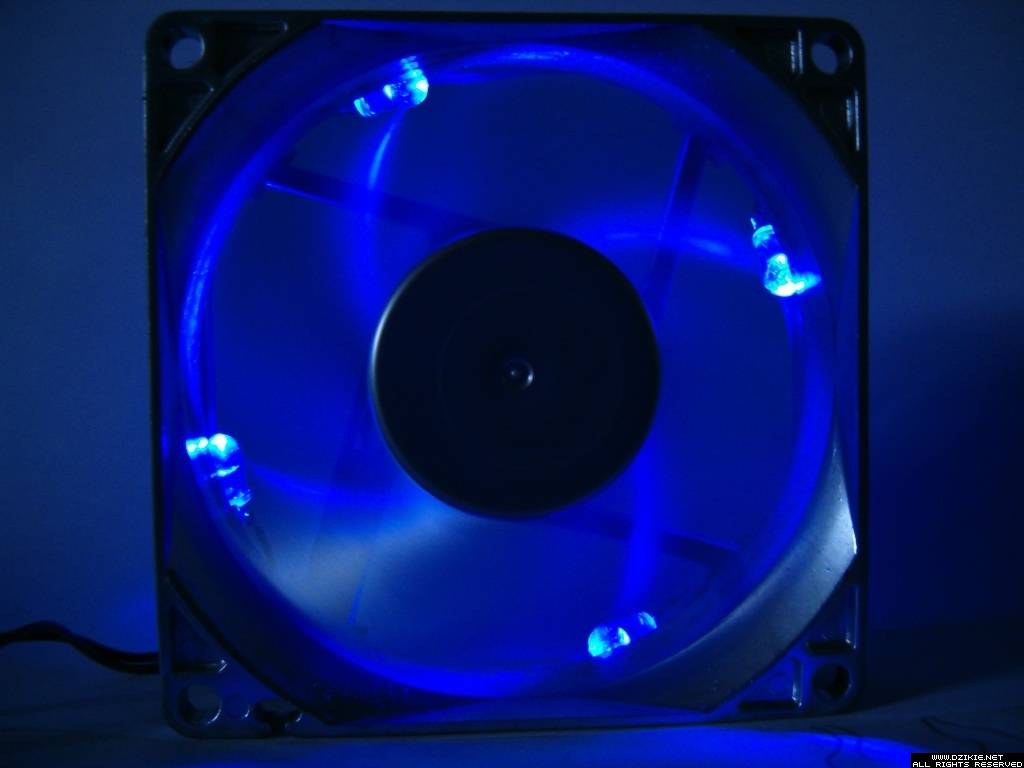

W zamierzchłych czasach świecące wentylatory "wytwarzało się" w domowym zaciszu...

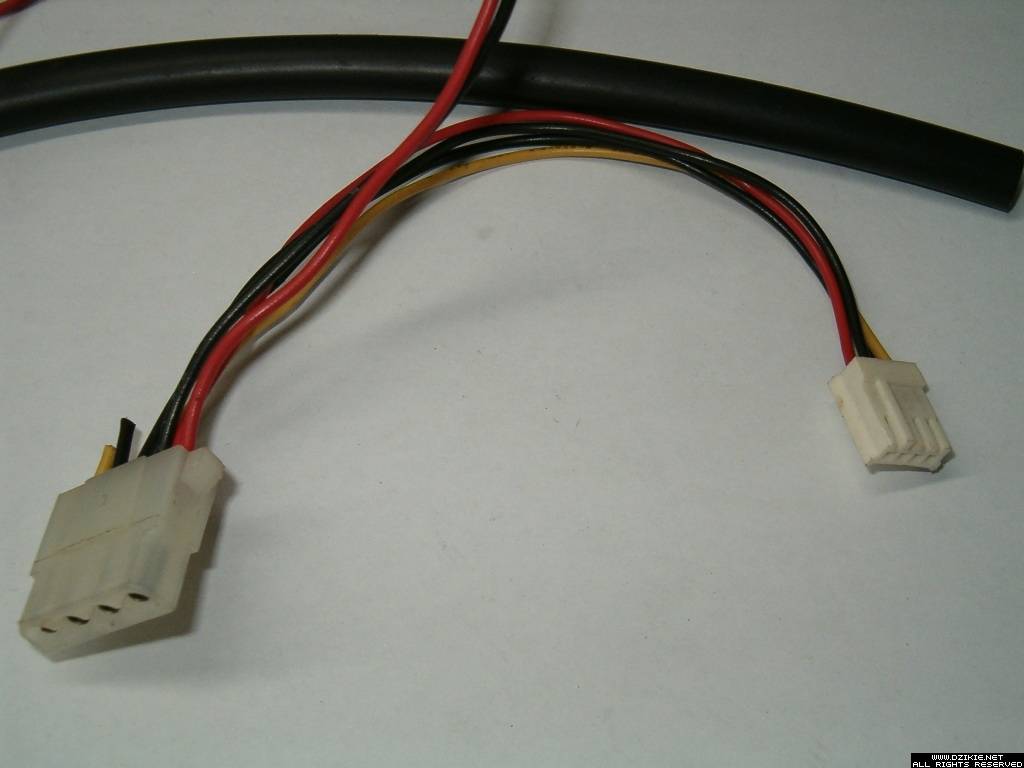

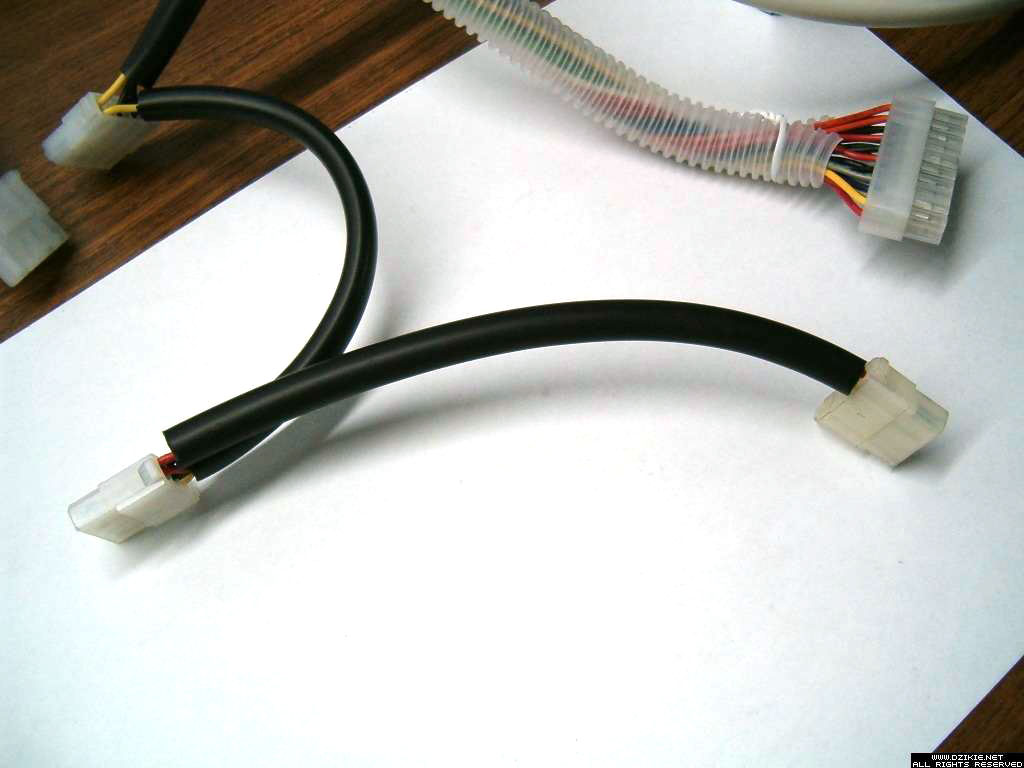

Osłonki na kable zdecydowanie poprawiają estetykę i cyrkulację powietrza w obudowie. Jedynym minusem jest to, że ich założenie jest dosyć pracochłonne. Aby przełożyć kable przez węże należy wyjąć wszystkie metalowe konektory z molexów, a później wszystko z powrotem podłączyć (raz pomyliłem czerwony kabel z żółtym. Skutek? Z nagrywarki poleciał dym - mogłem się z nią już tylko pożegnać...

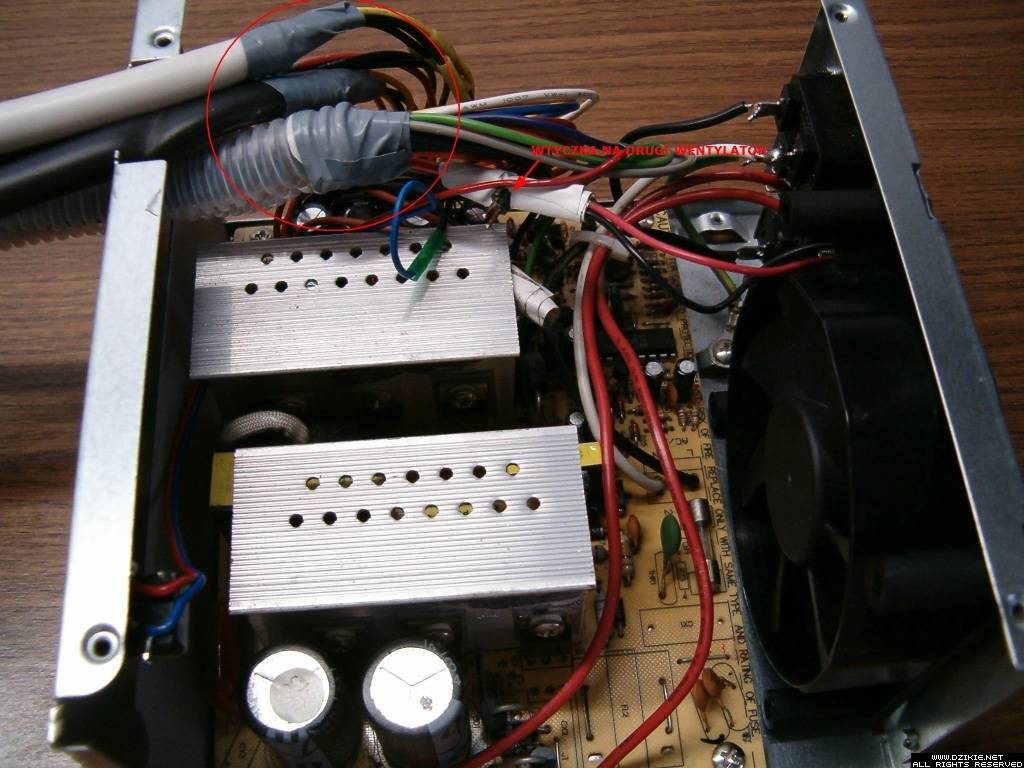

Zdjęcie po lewej pokazuje ułożenie kabli wewnątrz obudowy zasilacza.

Okablowanie

Okablowanie obudowy w celu podłączenia oświetlenia i wentylatorów jest dosyć żmudną i monotonną czynnością. Przed rozpoczęciem pracy warto skompletować wszystkie potrzebne rzeczy i zastanowić się przez chwilę co chcemy osiągnąć i jak to zrobić. Warto narysować na kartce schemat połączeń.
Po pierwsze może ci się przydać kilka narzędzi:

Lutownica i ściągacz do izolacji (zamiast tego wystarczy zwykły nóż).

Cążki i "kombinerki".

Gdy umieszczamy przewód w widocznym miejscu warto zastosować kabel typu audio-video (jedna żyła w ekranie). Taki kabel po prostu ładnie wygląda... Jeśli nie ma takiej konieczności, kable powinny być poukrywane. W obudowach są różne luki i wnęki, do których można schować kable.

Kabel jednożyłowy w ekranie.

W opanowaniu bałaganu związanego z kablami bardzo pomocne mogą okazać się koszulki termokurczliwe i opaski zaciskowe. Opaskami możemy łączyć ze sobą kilka wiązek kabli lub też przytwierdzić je do obudowy. Koszulki pozwolą elegancko zakończyć kable.

Koszulki termokurczliwe.

Łączenie wszystkich elementów na stałe może bardzo utrudnić dalszą rozbudowę komputera czy też usunięcie jakiej awarii. Warto stosować wtyczki i gniazda do łatwego i szybkiego podłączania elementów składowych modyfikacji. Jeśli korzystasz tylko z gotowych elementów (jak np. katody) to ten problem może Cię nie dotyczyć, ale stosując diody LED do oświetlenia szybko można się przekonać o konieczności stosowania wtyczek i gniazd.

Listwy goldpinów i wtyczki wraz z metalowymi konektorami.

Oto kilka przykładów okablowania zrobionego w myśl zasad opisanych powyżej:

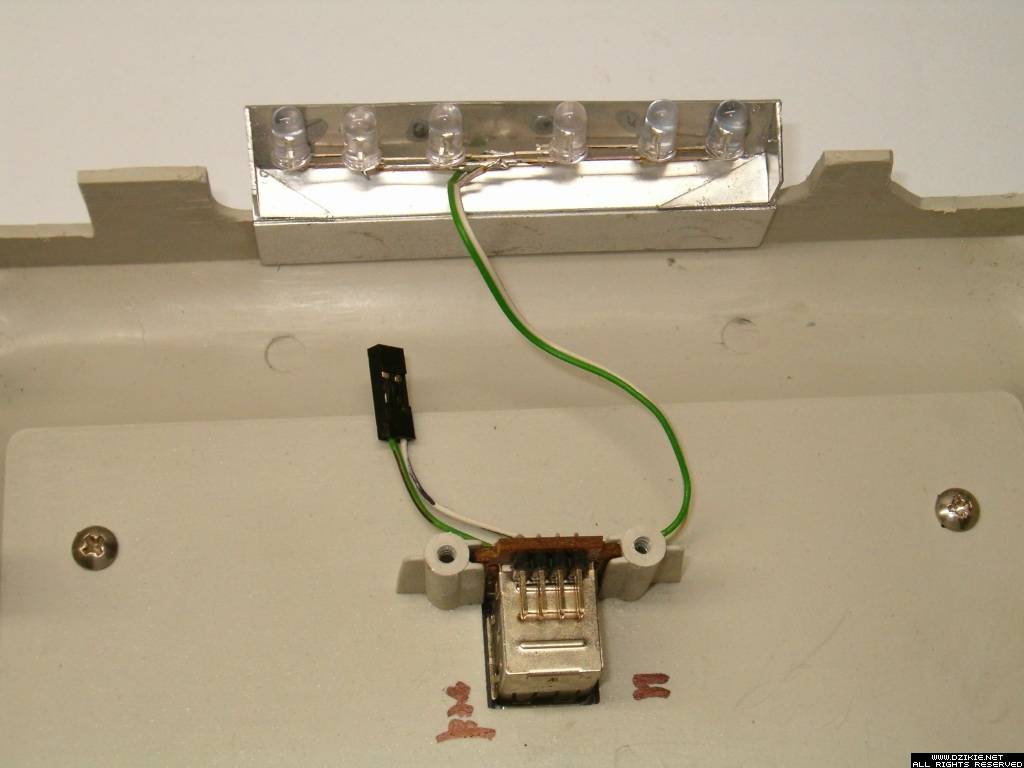

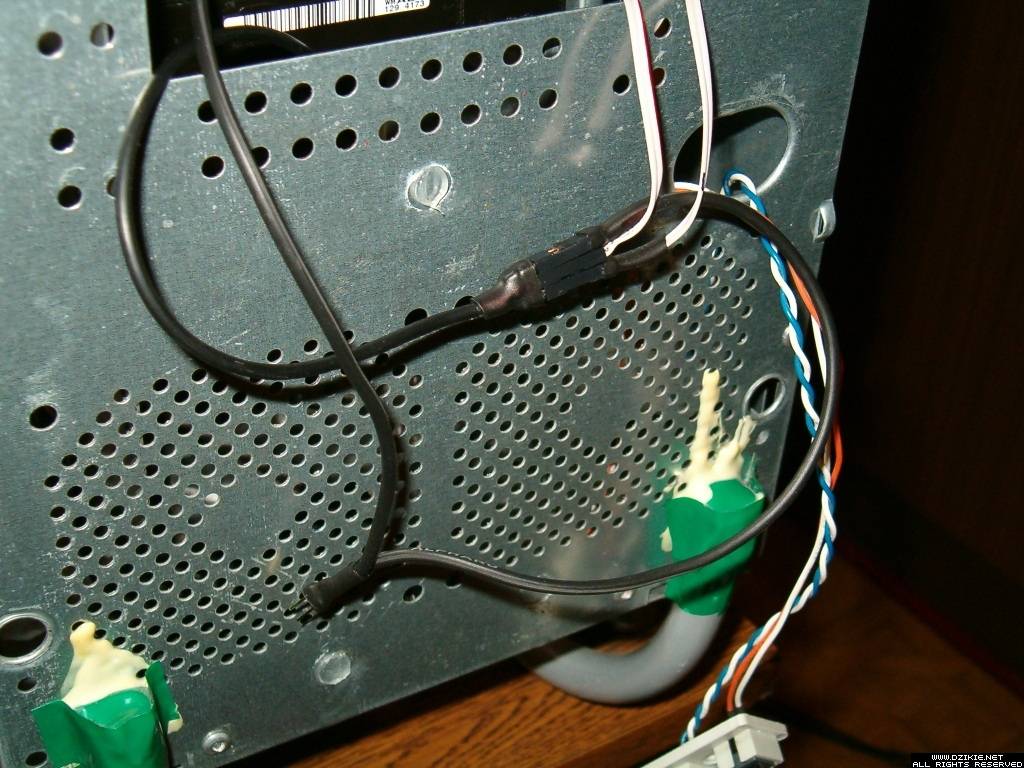

Przewód zasilający reflektor z diod LED jest zakończony wtyczką.

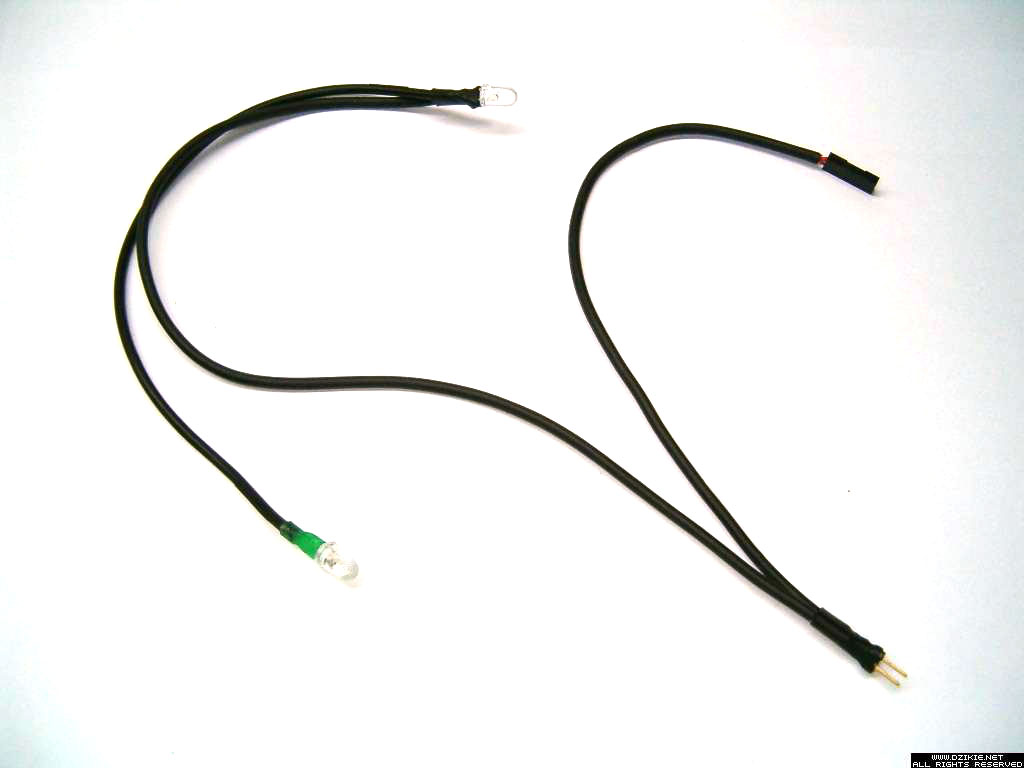

Dwie diody LED w postaci przedłużacza.

Rozgałęźnik do podłączenia dalszych diod.

Przy podłączaniu oświetlenia warto pomyśleć o możliwości wyłączenia go np. na noc gdy kładziemy się spać i pozostawiamy włączony komputer. Wiele osób daje dodatkowe przełączniki umieszczone gdzieś na froncie obudowy. Postanowiłem pójść inna drogą i wykorzystałem w tym celu przycisk reset w obudowie (tym samym stracił on swą pierwotną funkcję - w sumie nie był do niczego potrzebny. Gdy reset zostanie naciśnięty, włącza się przekaźnik. Rozwierają się styki sterujące oświetleniem, a jednocześnie zwierają się styki podtrzymujące zasilanie przekaźnika - proste i skuteczne rozwiązanie.

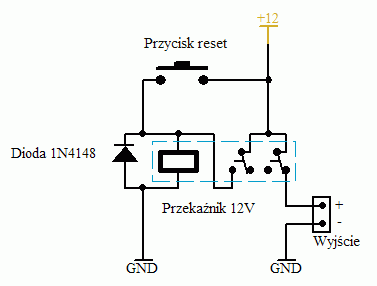

Schemat podłączenia przekaźnika.

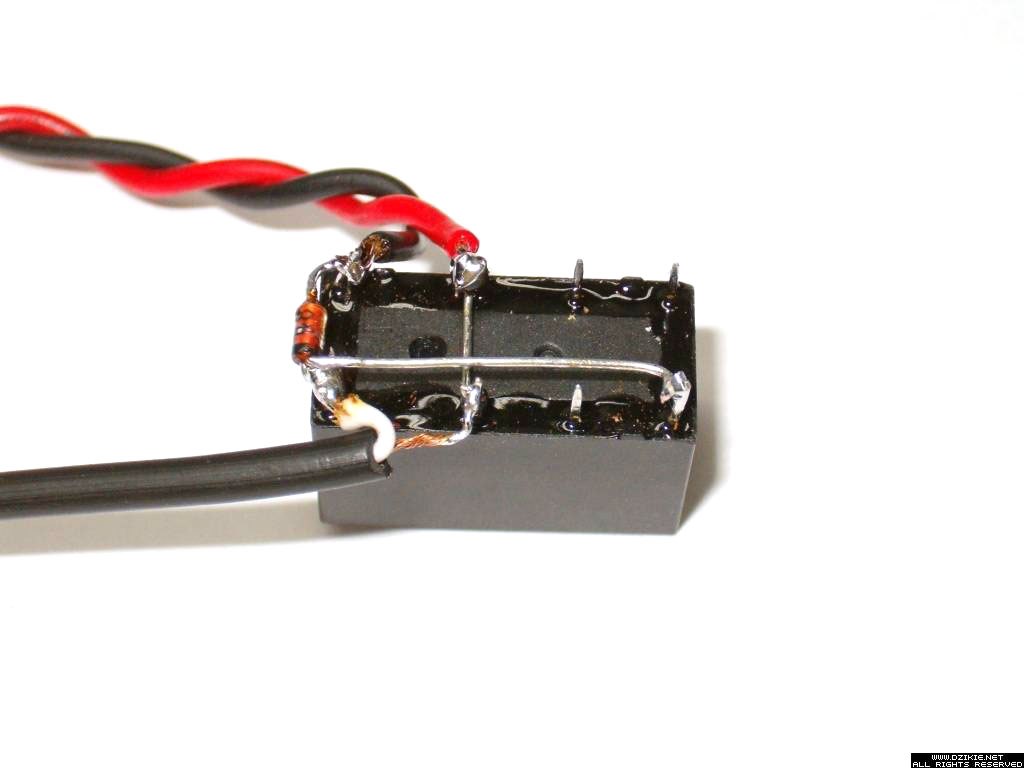

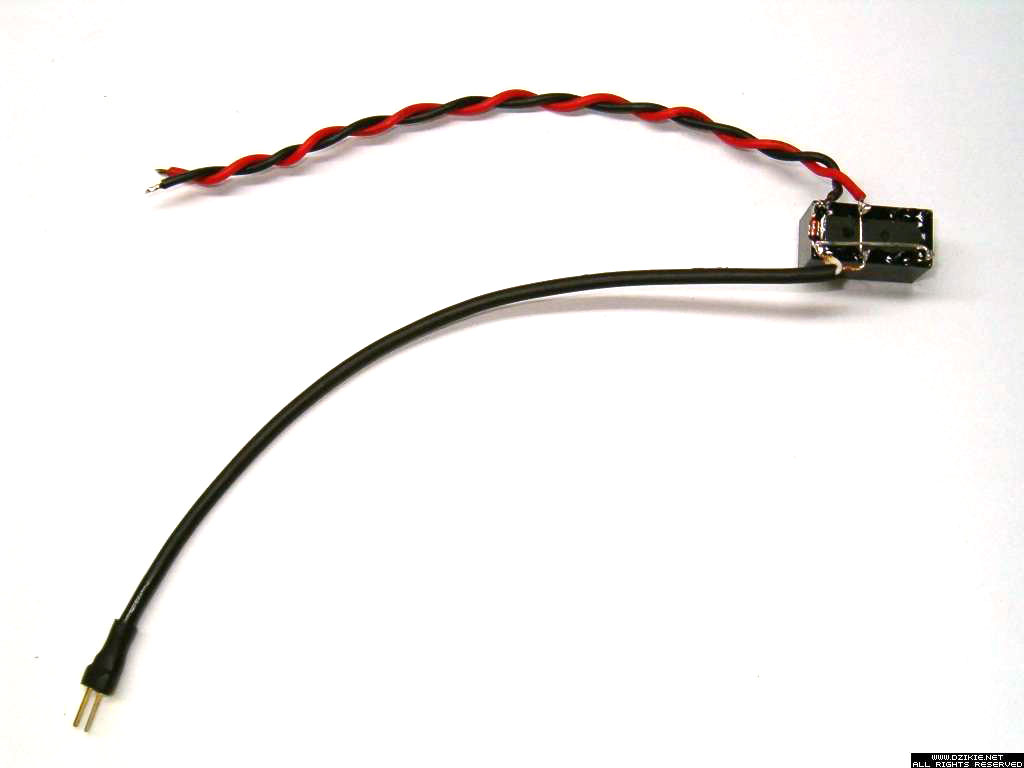

Przekaźnik sterujący oświetleniem.

Do zasilania diod LED zbudowałem osobny zasilacz. Pozwala on na regulację napięcia podawanego na wszystkie diody LED za pomocą jednego potencjometru. Został on opisany w tym artykule.

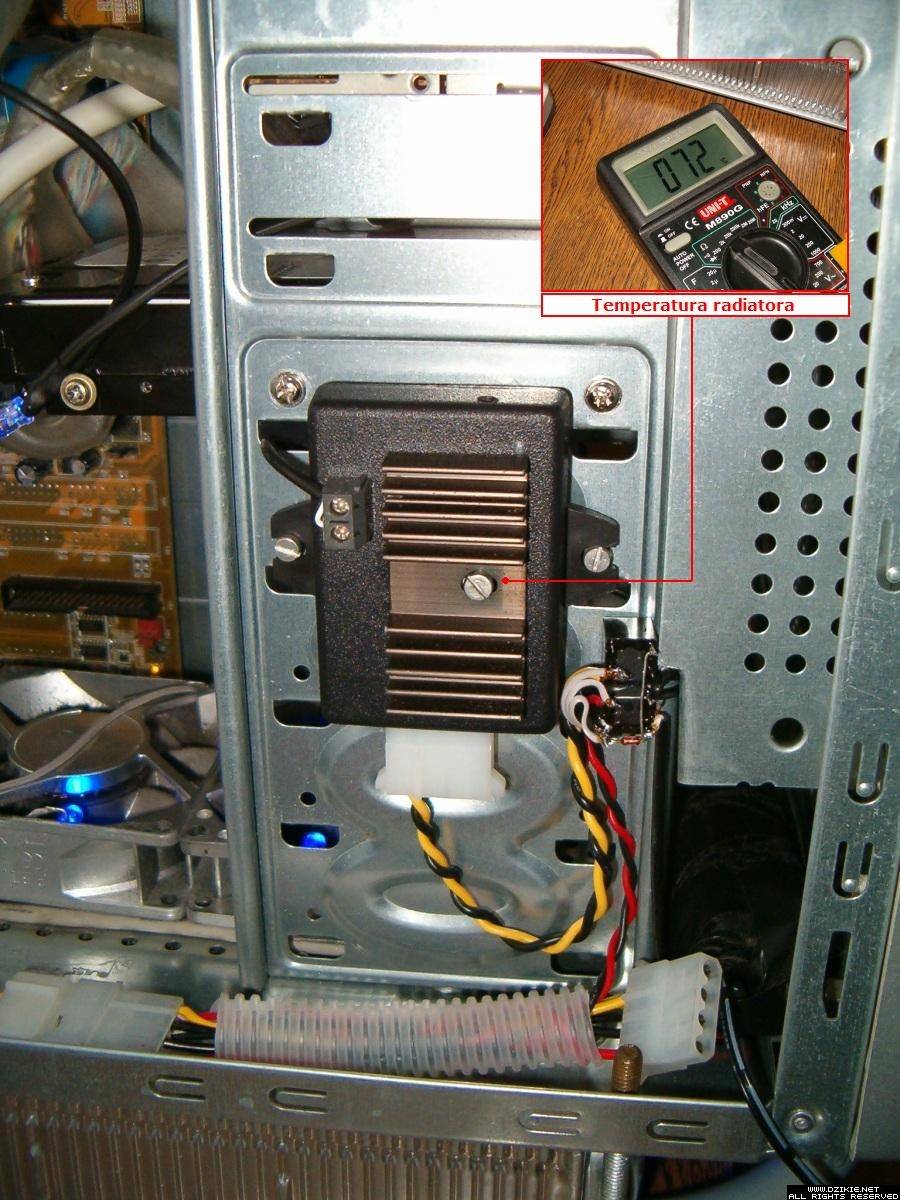

Zasilacz do diod LED.

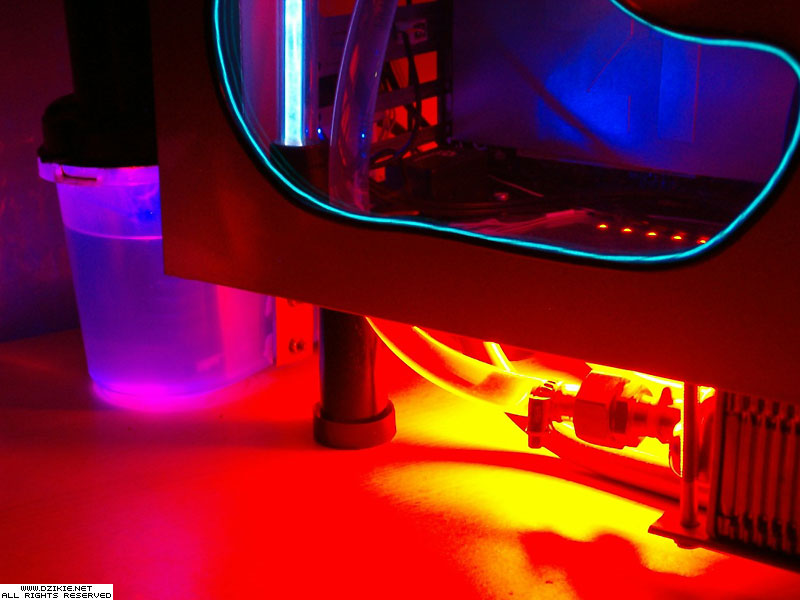

Oświetlenie

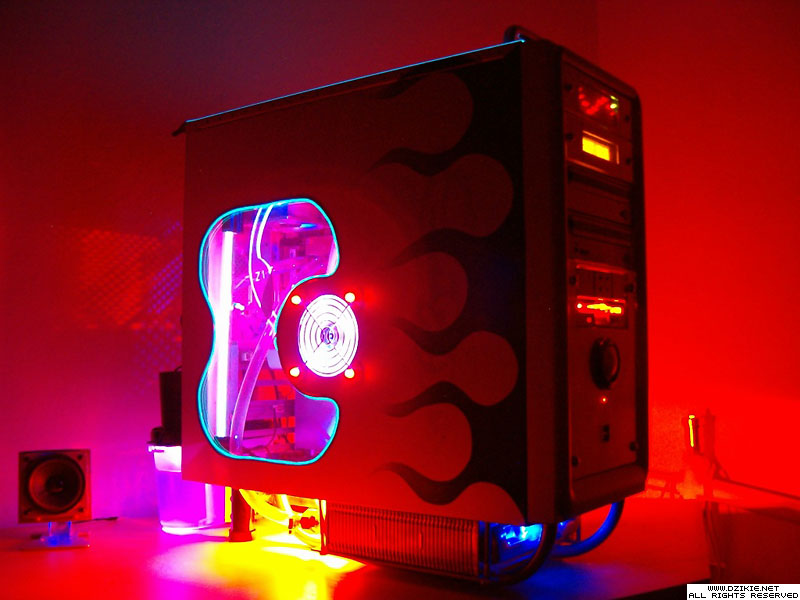

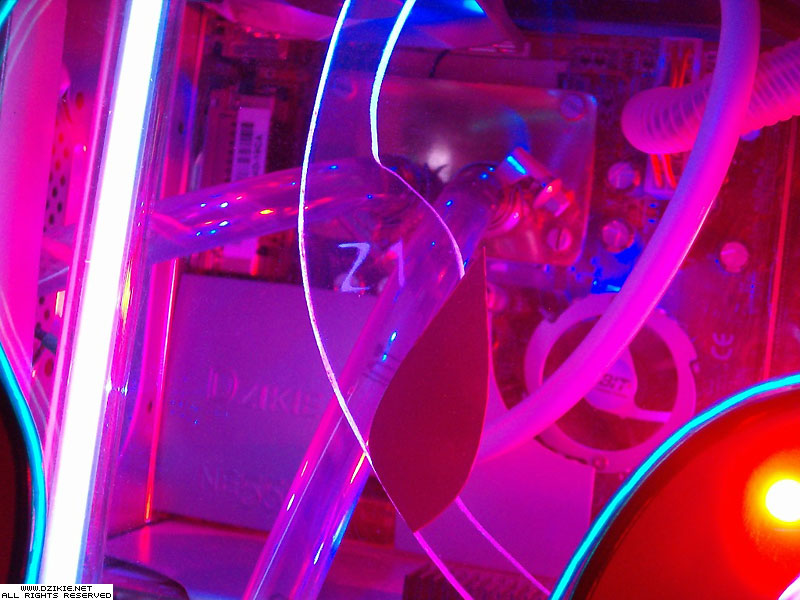

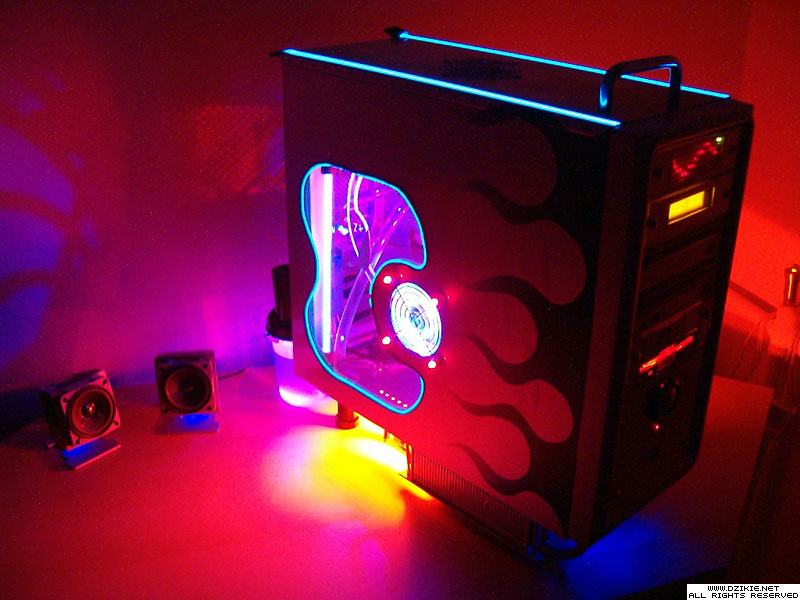

Każda modyfikacja ma dwa oblicza. Jedno za dnia, drugie ukazujące się w nocy. Jestem technokratą co daje się odczuć patrząc na mój komputer - przeważają chłodne barwy. W nocy jednak całość znika w gamie kolorów.

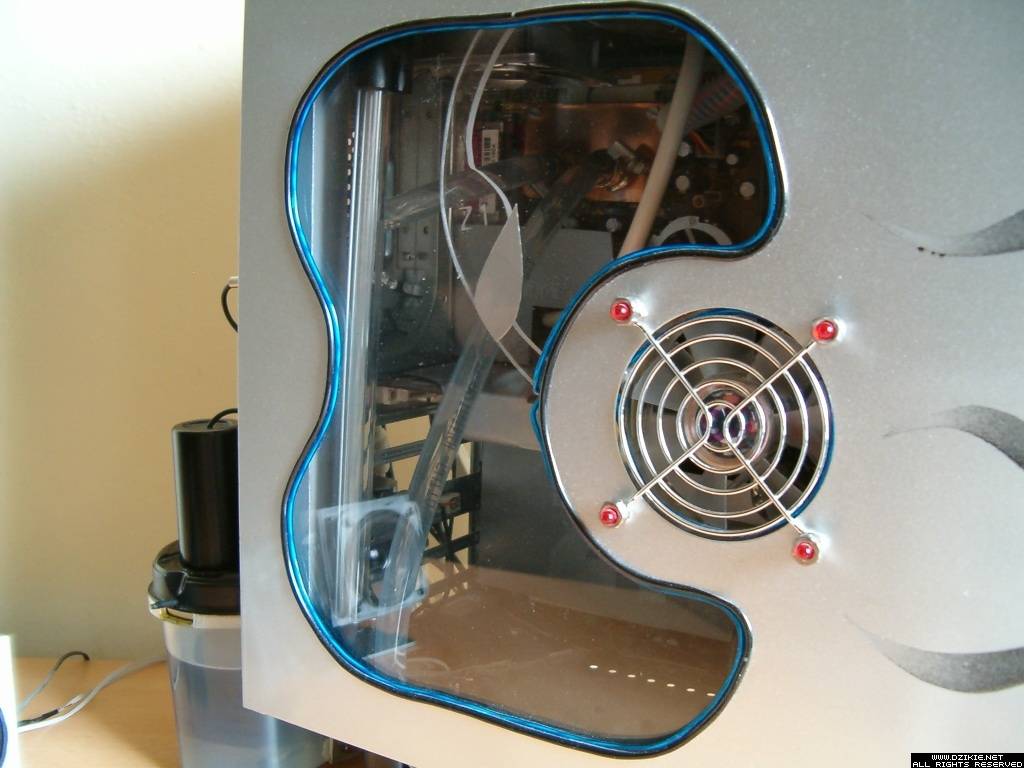

Dwie taśmy El-Strip. Jedna taśma ma 150 cm długości, tak więc pozostał mi spory odpad. Niestety podłączenie przewodu od przetwornicy, do takiego odciętego fragmentu taśmy okazało się bardzo trudne - dlatego w końcu poddałem się i kupiłem drugą taśmę.

Dwie katody 10cm. Na opakowaniu było napisane, że to kolor czerwony... W moim odczuciu jest to kolor pomarańczowy (na zdjęciu wygląda to na żółty, ale to wina mojej cyfrówki :).

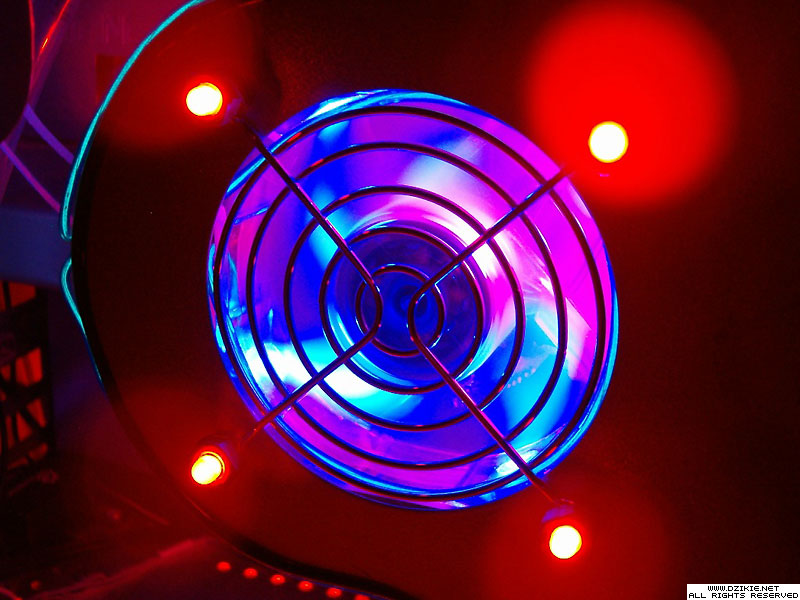

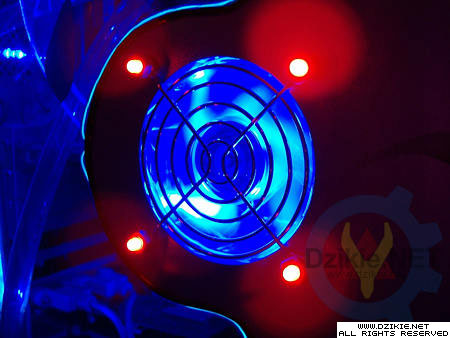

Diody LED niebieskie, hiperjasne.

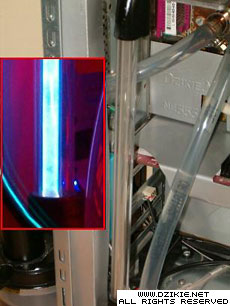

Niebieski neon Liquid.

Głośniki

Moje głośniki wyglądały do niedawna całkiem normalnie...

...nadszedł jednak czas modowania! Inną kwestią jest to, że komputer najlepiej wygląda gdy wszystkie jego komponenty są utrzymane w podobnej stylistyce.

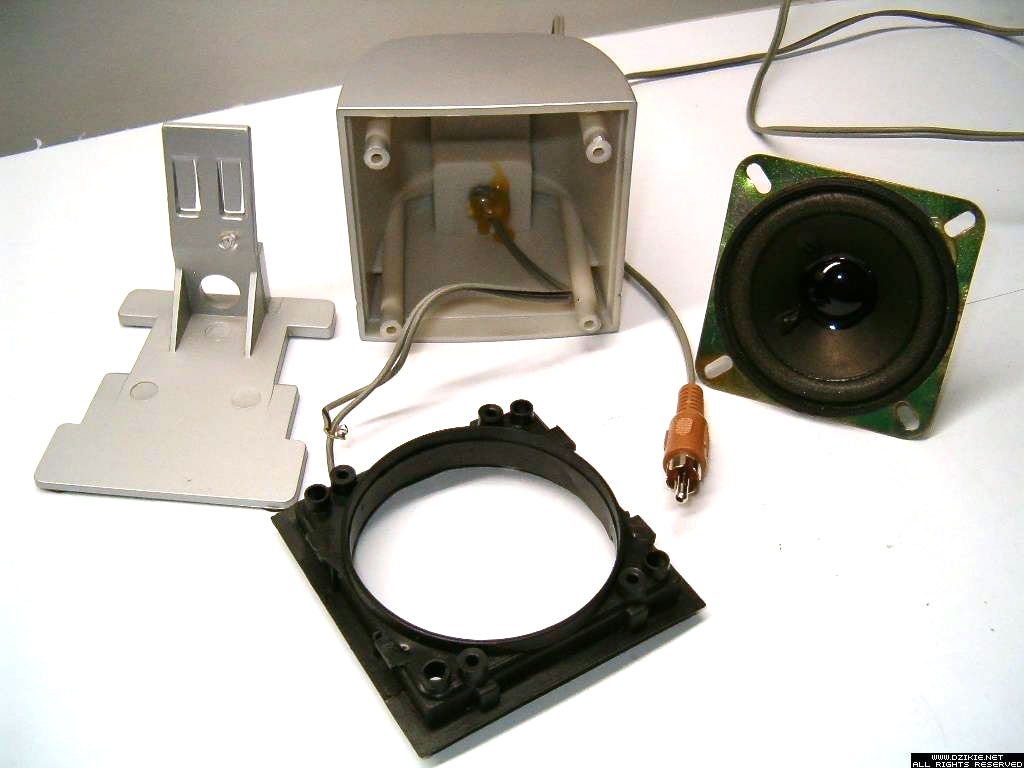

Wnętrze głośniczka w całej okazałości.

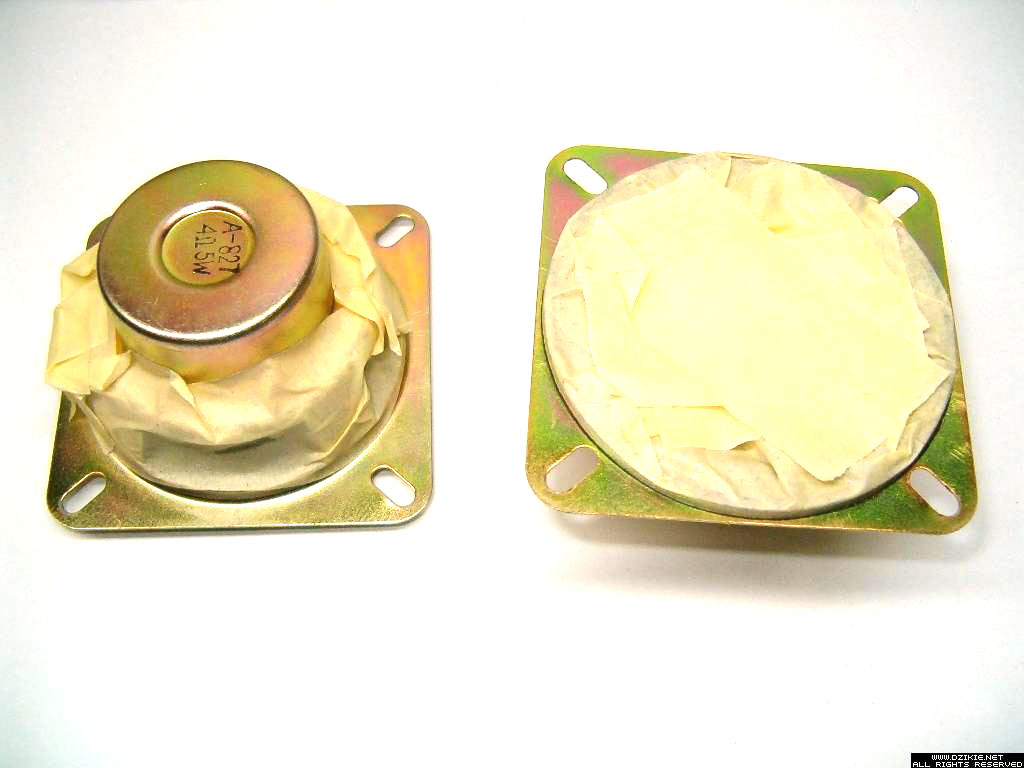

Zdecydowałem się pomalować korpusy głośników. Wcześniej jednak musiałem dokładnie zabezpieczyć membrany za pomocą taśmy maskującej.

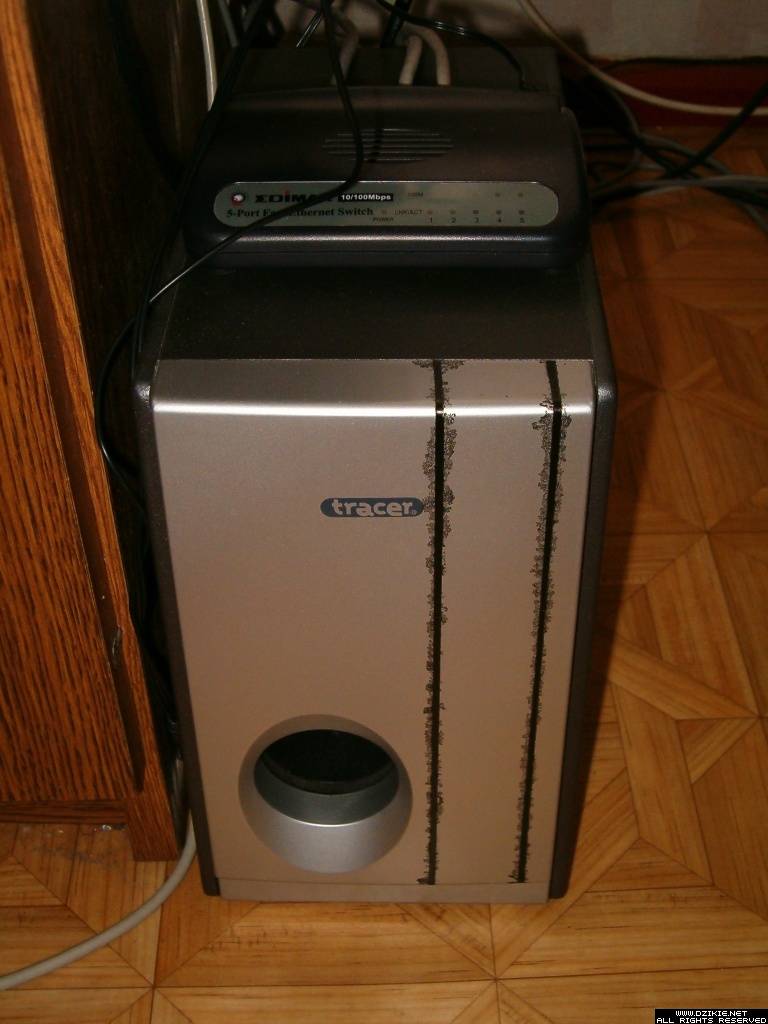

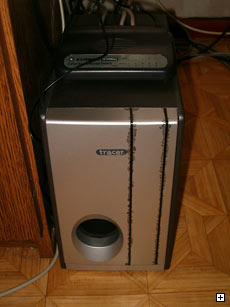

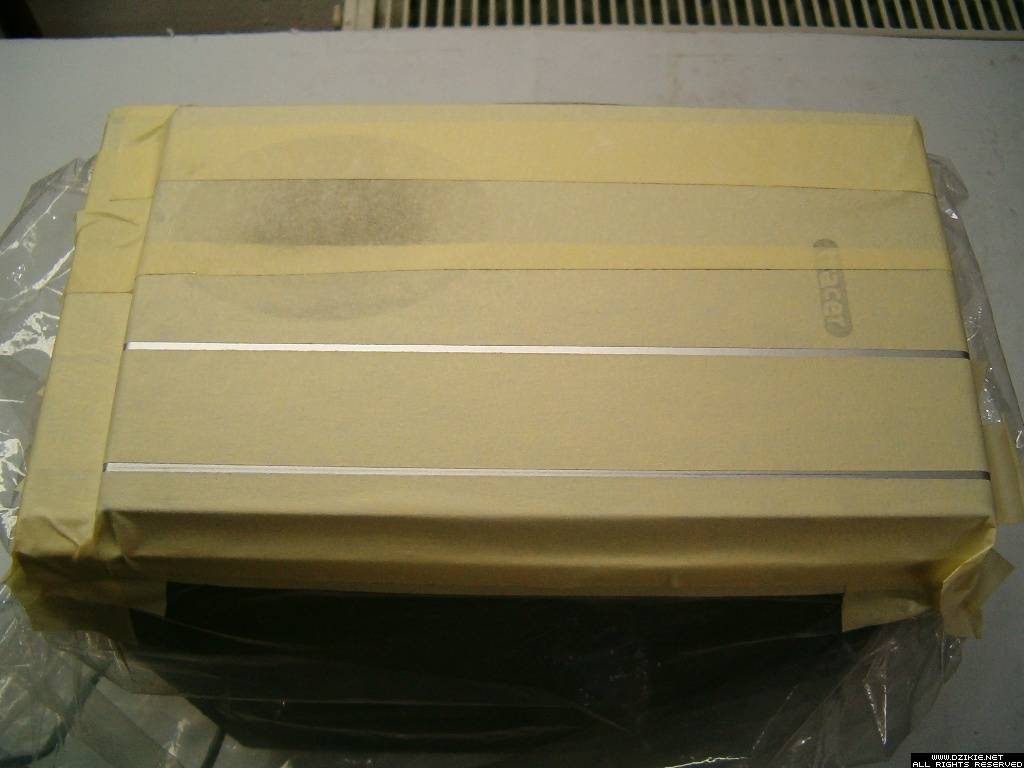

Subwoofer zostanie wzbogacony tylko o dwie, czarne linie z przodu obudowy.

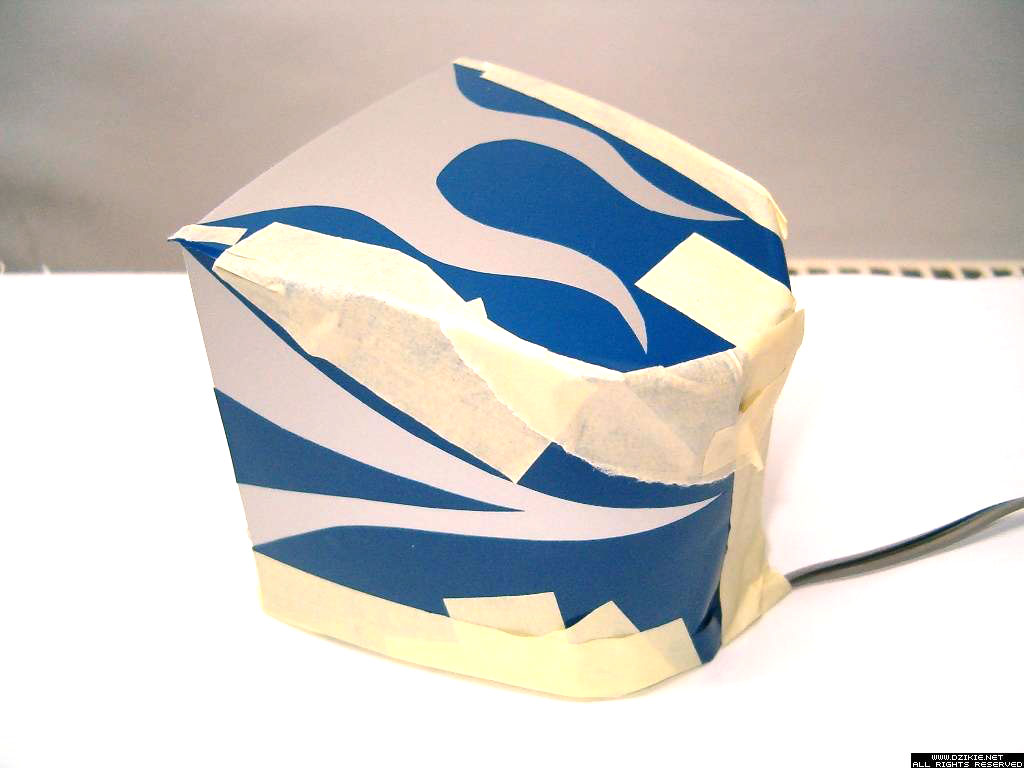

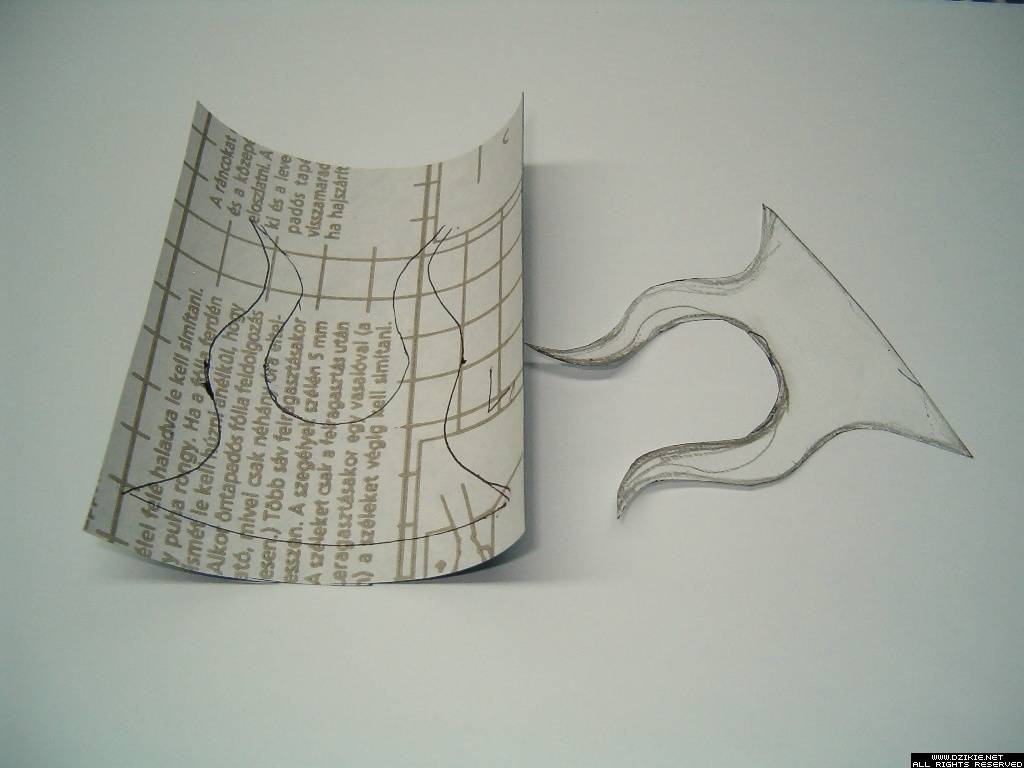

Wzór płomieni wycięty z folii samoprzylepnej i przyklejony do obudowy głośnika.

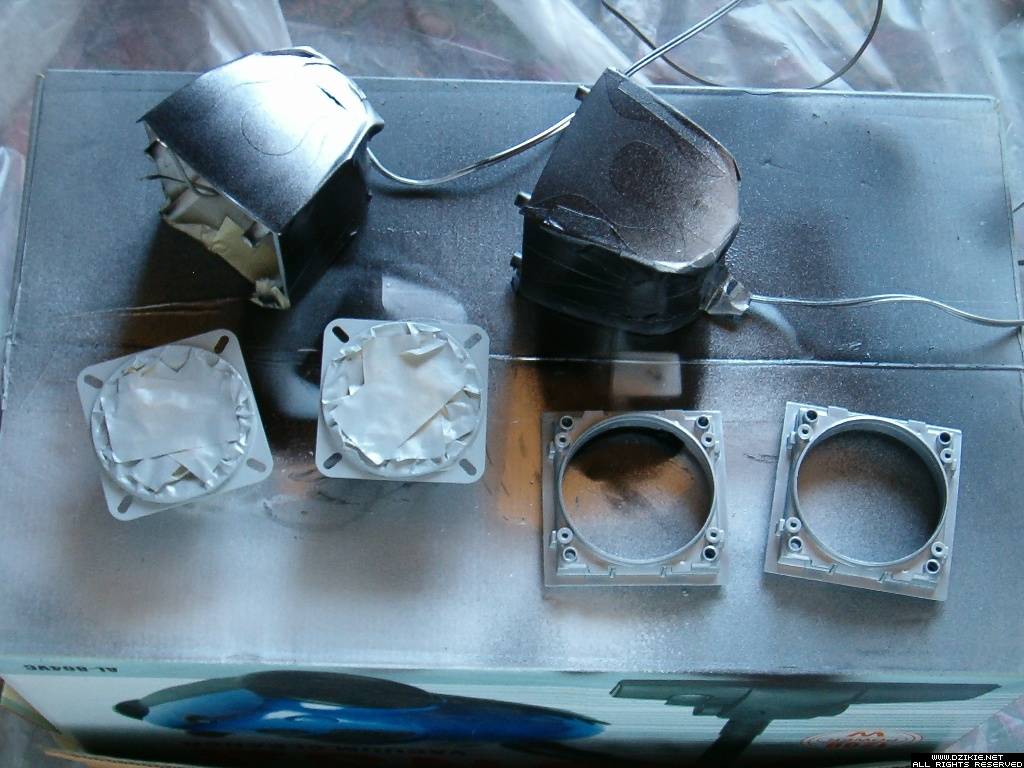

Elementy satelit już po pomalowaniu.

Przy płomieniach zastosowałem podobną technikę jak przy malowaniu obudowy. Najpierw całość pokryłem czarnym lakierem , a później nałożyłem lekkie smugi farbą w kolorze chromu.

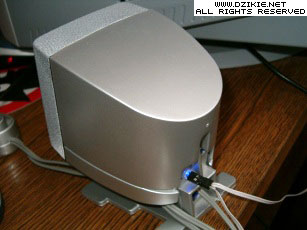

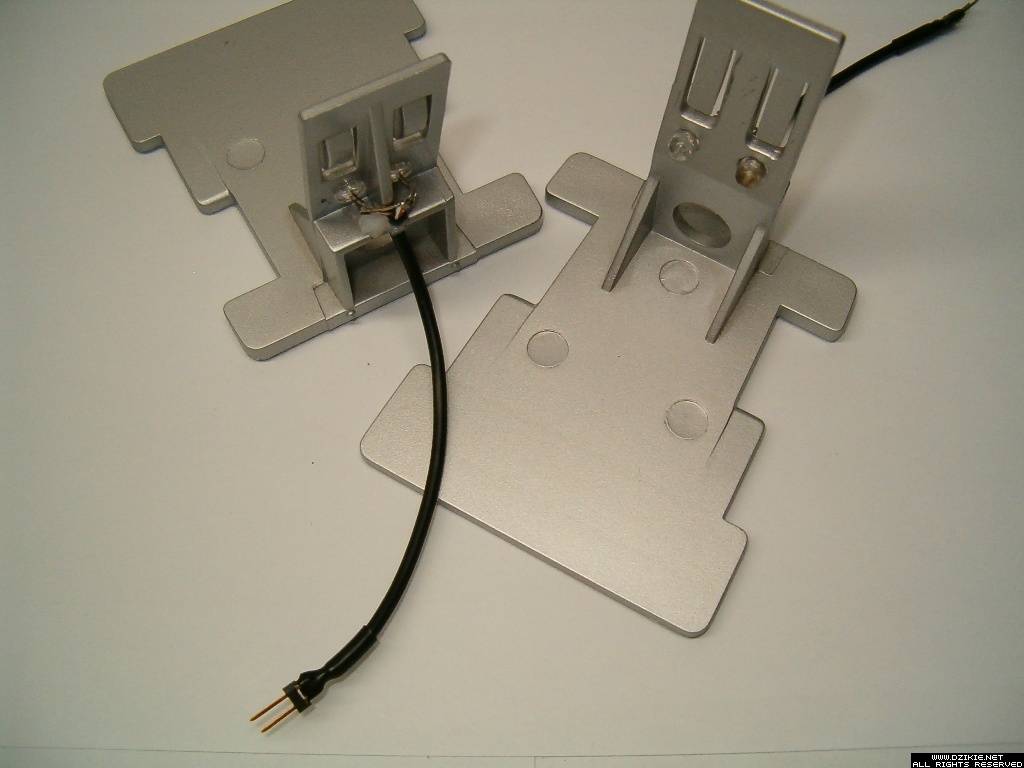

Dwie diody LED superjasne, niebieskie zamontowane w podstawkach głośników.

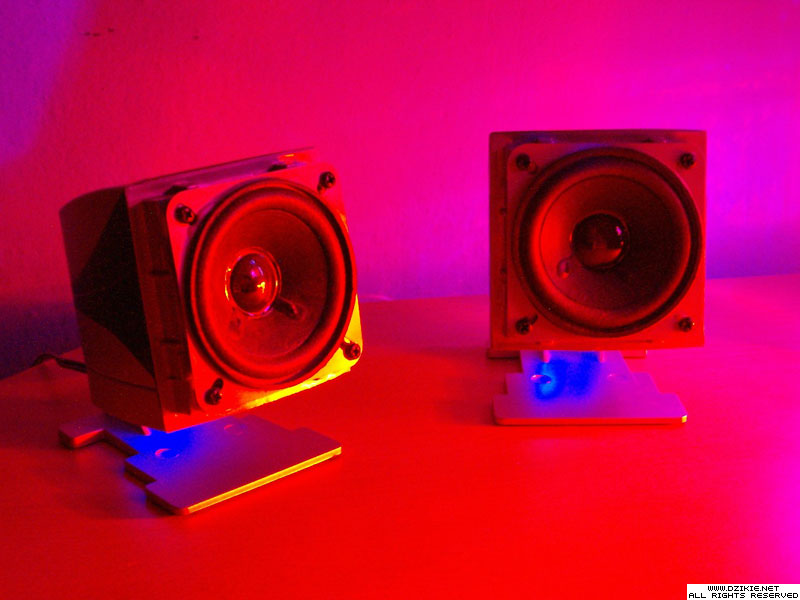

Gdy głośniki są włożone w podstawki, nie widać bezpośrednio diod LED, ponieważ są zasłonięte przez tylną cześć obudowy głośnika. Nocą takie podświetlenie tworzy ładną poświatę.

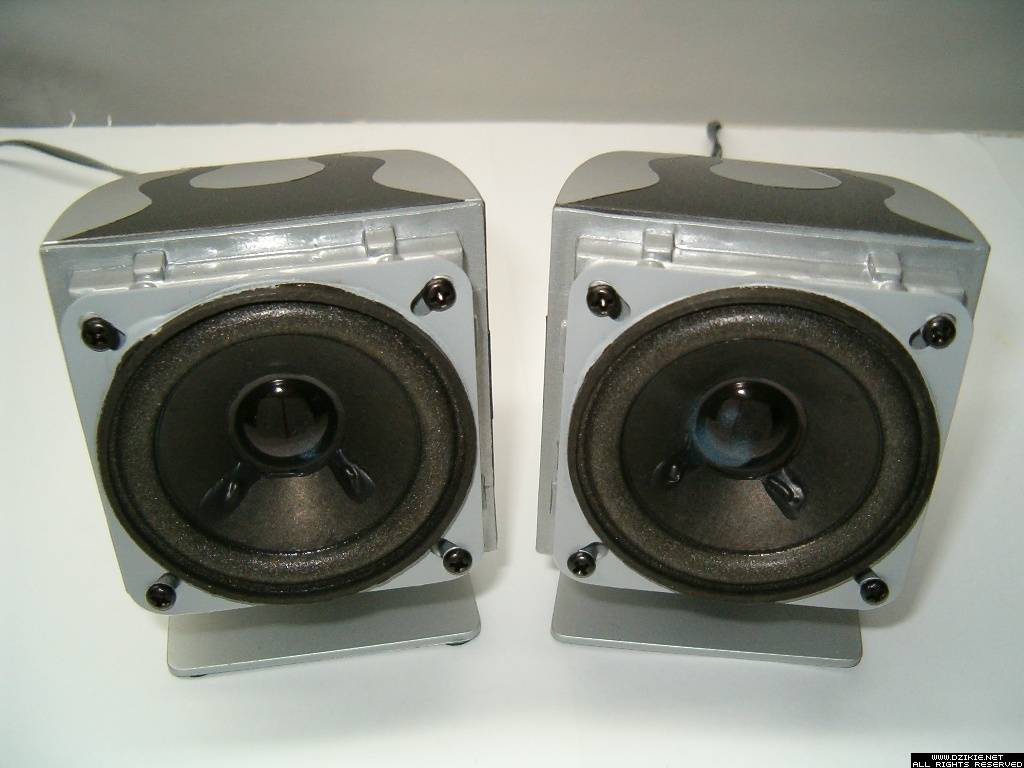

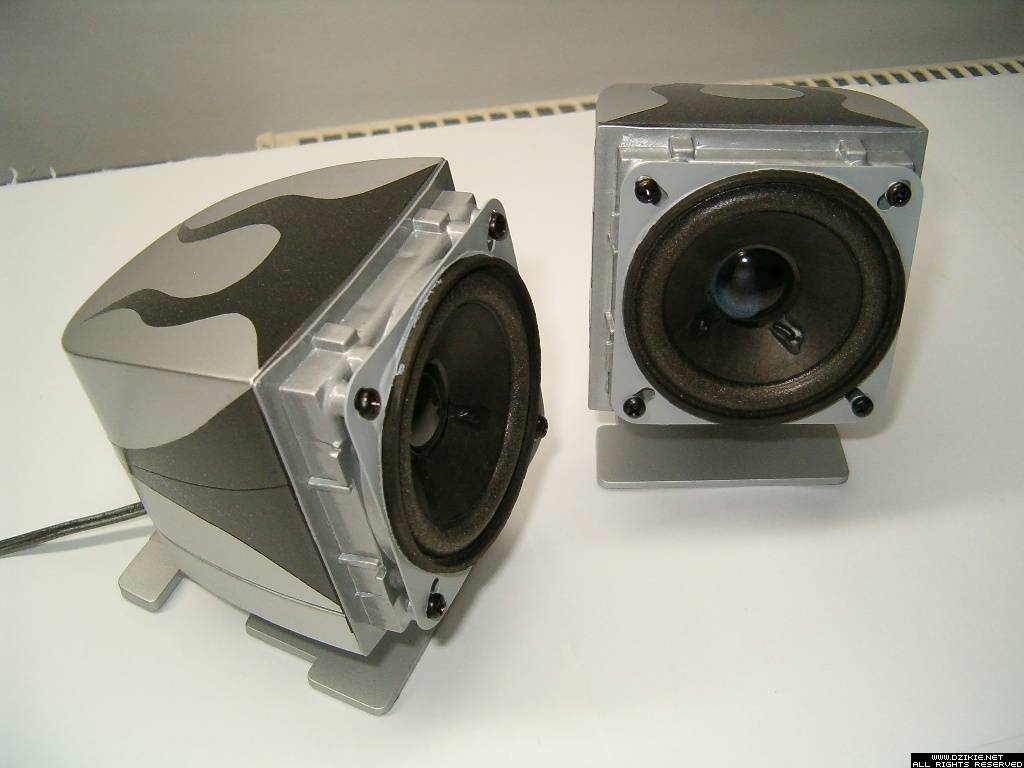

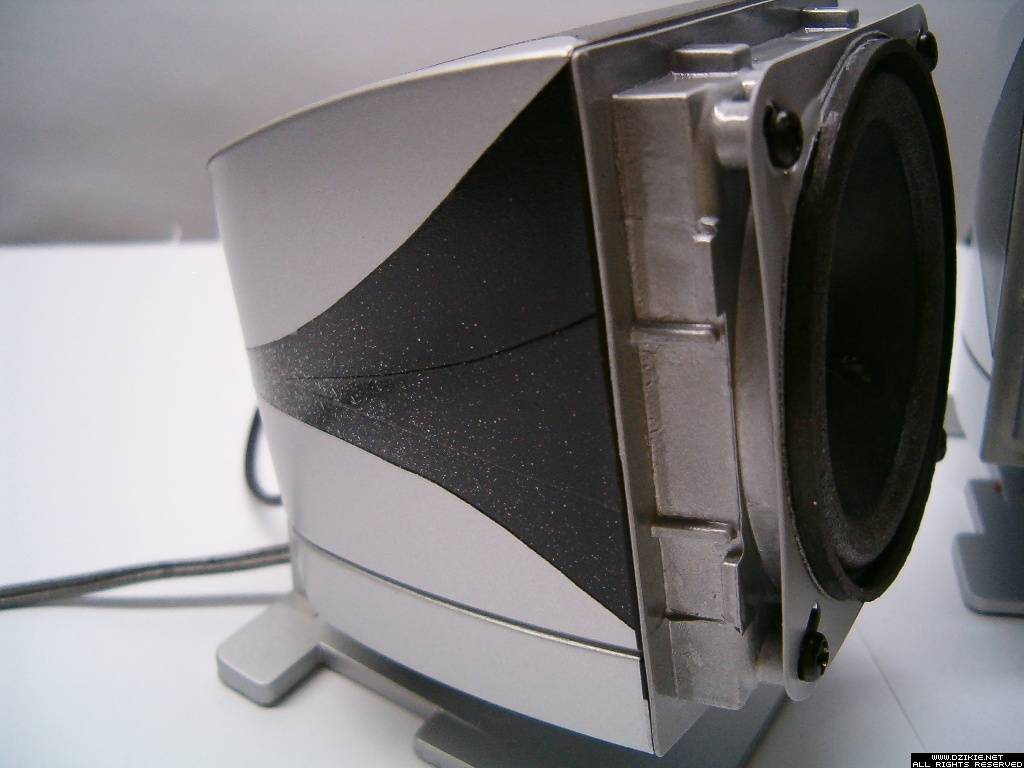

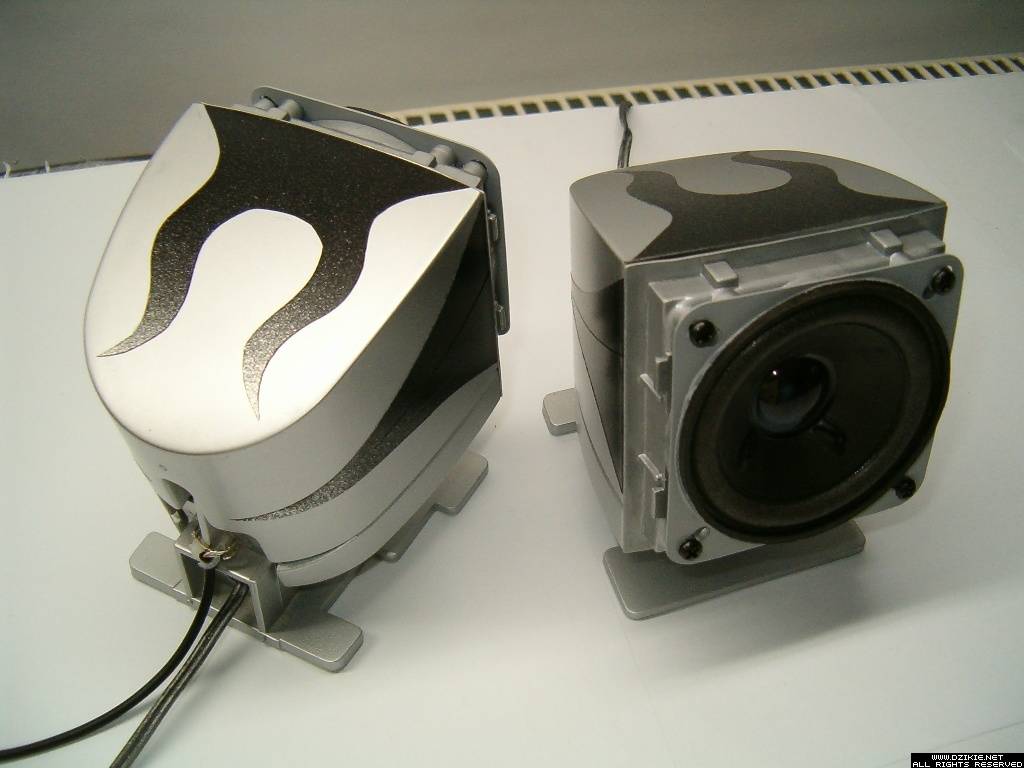

Jestem bardzo zadowolony z efektu końcowego. Mój mały zestaw audio nabrał nowego wymiaru. Zwróćcie uwagę, że po pomalowaniu głośników pozostawiłem jeden z fragmentów folii samoprzylepnej. Tworzy to ciekawy efekt wypukłej faktury.

Klawiatura i mysz

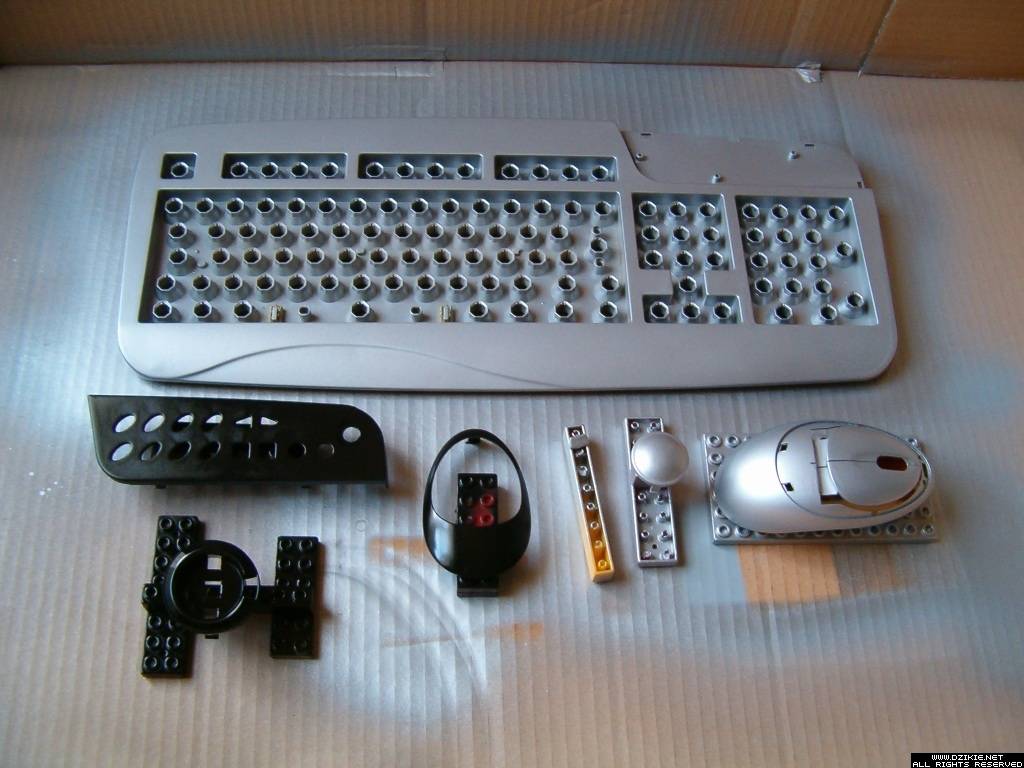

Ponieważ zdecydowałem się na szaro-czarny schemat malowania, nie mogło być wyjątków od tej reguły. W dodatku mysz i klawiatura wymagały gruntownego "remontu". Oryginalna farba była mocno wytarta (szczególnie na przyciskach myszki). Po rozkręceniu wszystkiego na części poszczególne elementy dokładnie umyłem i odtłuściłem (przy okazji wyczyściłem wszystkie klawisze).

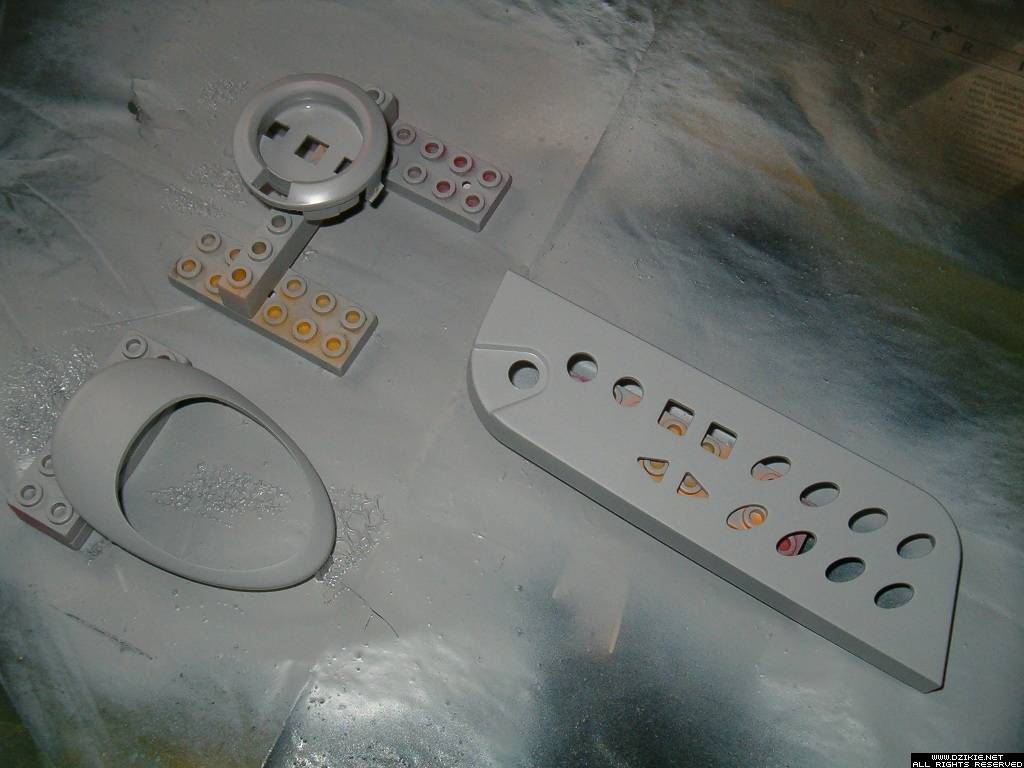

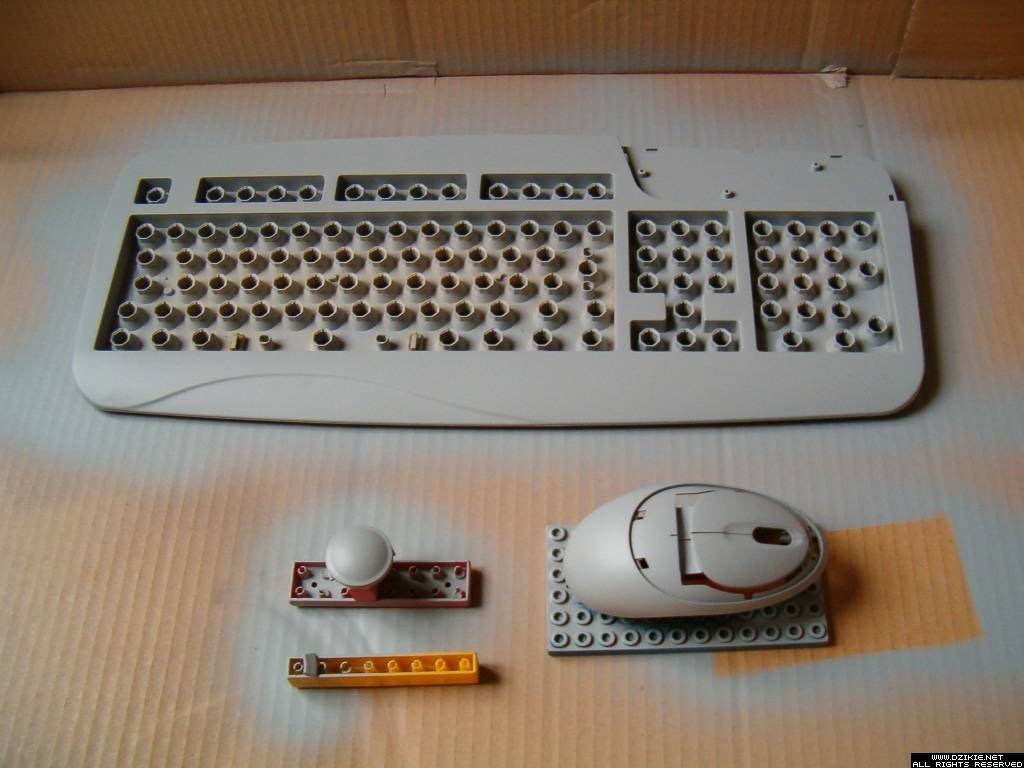

Elementy zostały pokryte warstwą szarego podkładu...

.. a następnie pomalowane i zabezpieczone lakierem bezbarwnym. Cóż za połysk! :).

Oto efekty mojej pracy:

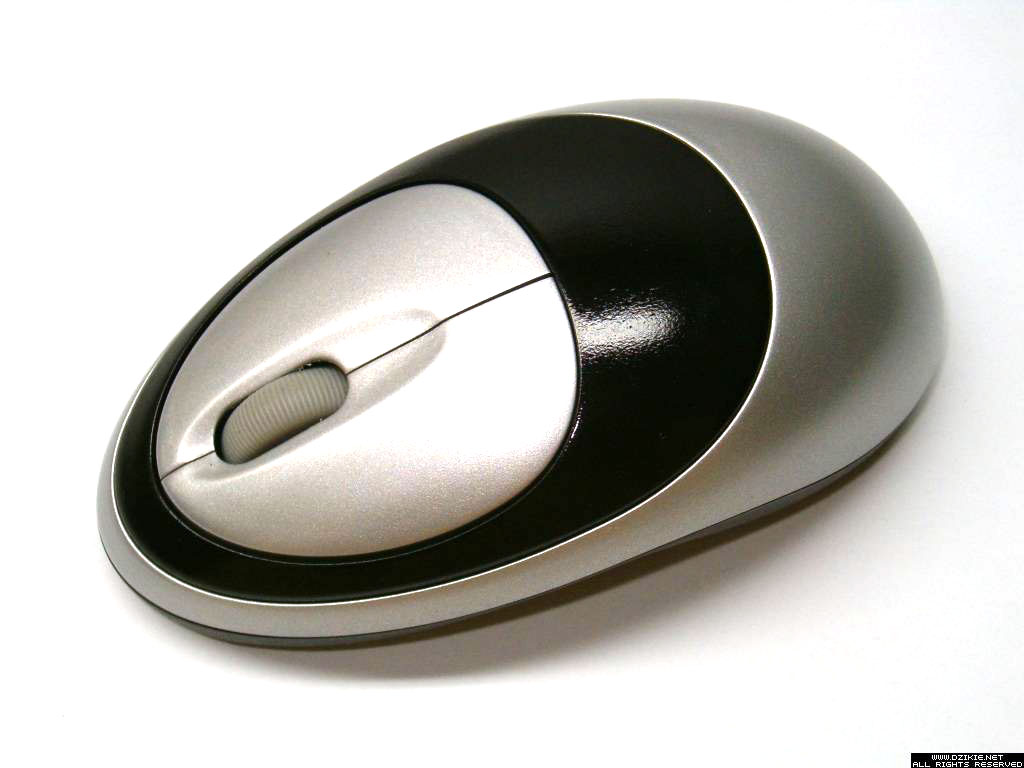

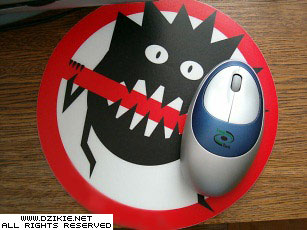

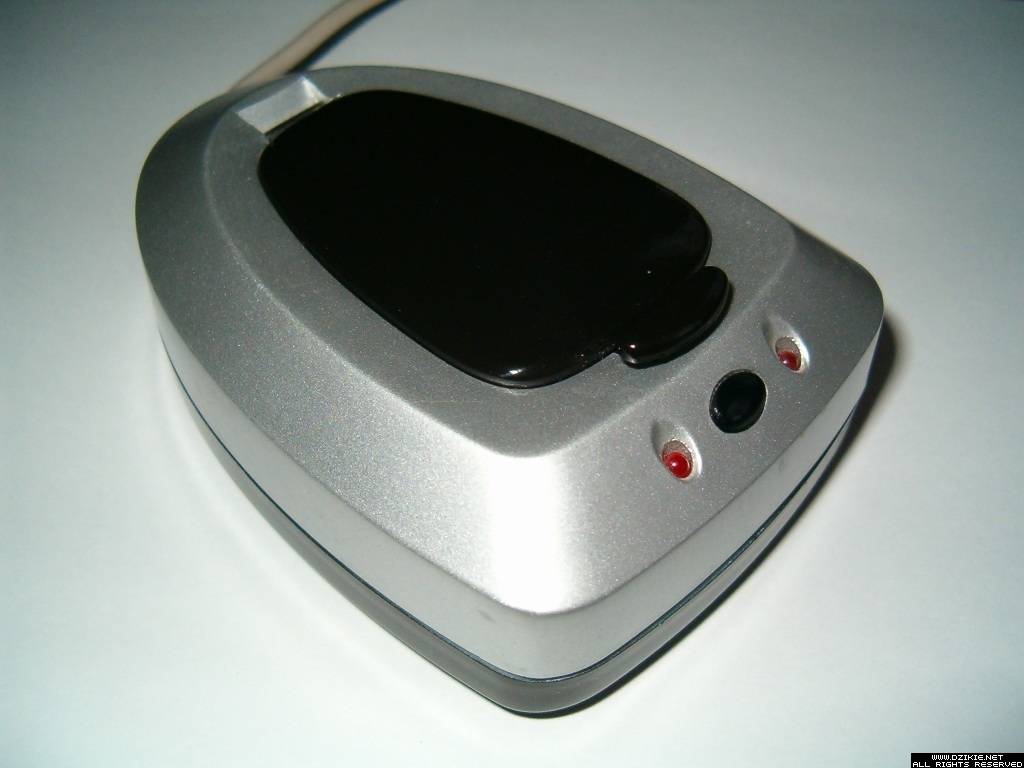

Radiowa mysz i odbiornik.

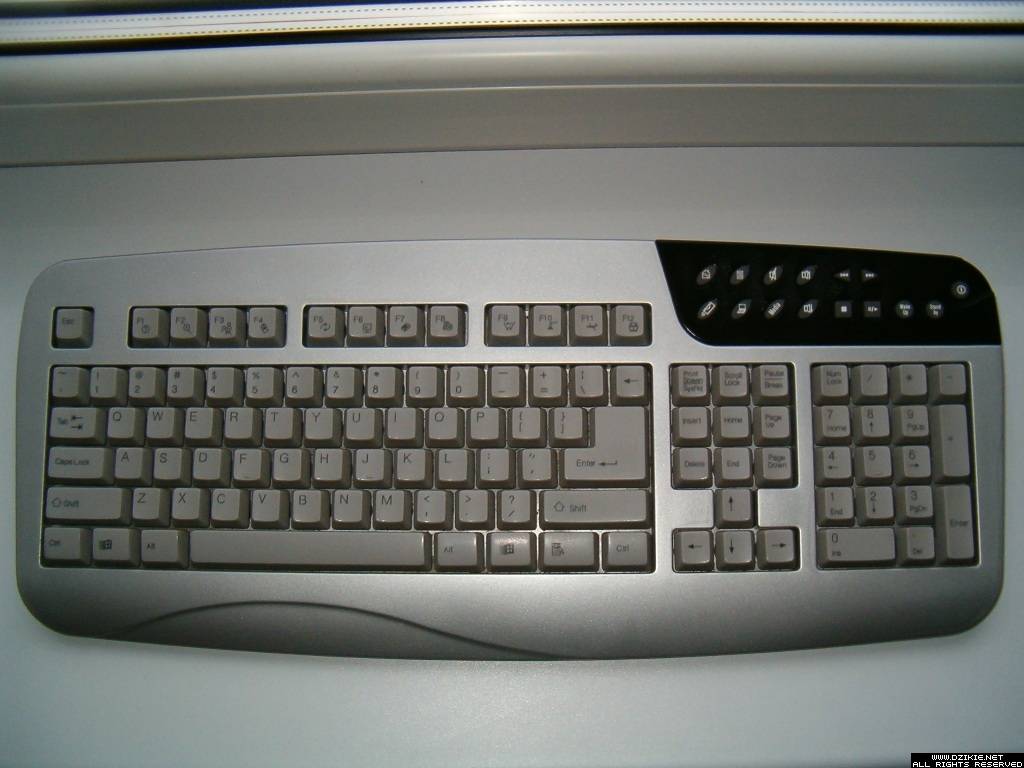

Klawiatura i jej druga młodość.

Zakończenie

Projekt Z1 został definitywnie zakończony - teraz jestem już o tym przekonany. Poniższe zestawienie pokazuje kolejne etapy pracy nad obudową.

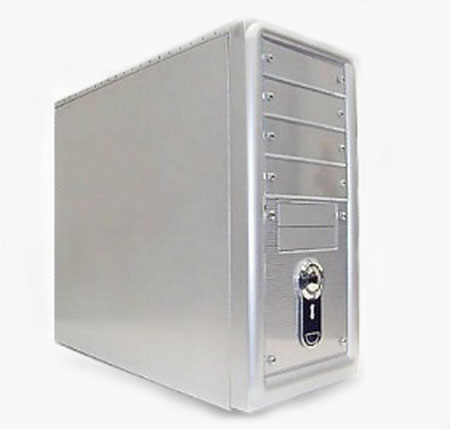

Obudowa CASECOM 8820, cena ok. 150 zł, wraz z zasilaczem :) - wakacje 2003.

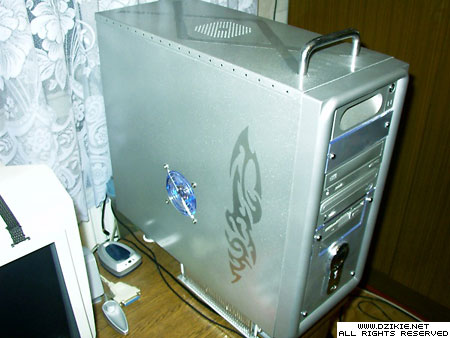

Początek przygody z moddingiem - 18 grudnia 2003.

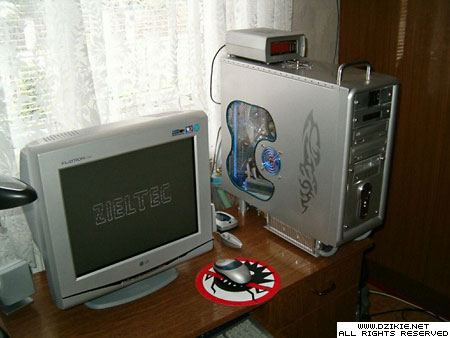

Pół roku później - 24 czerwca 2004.

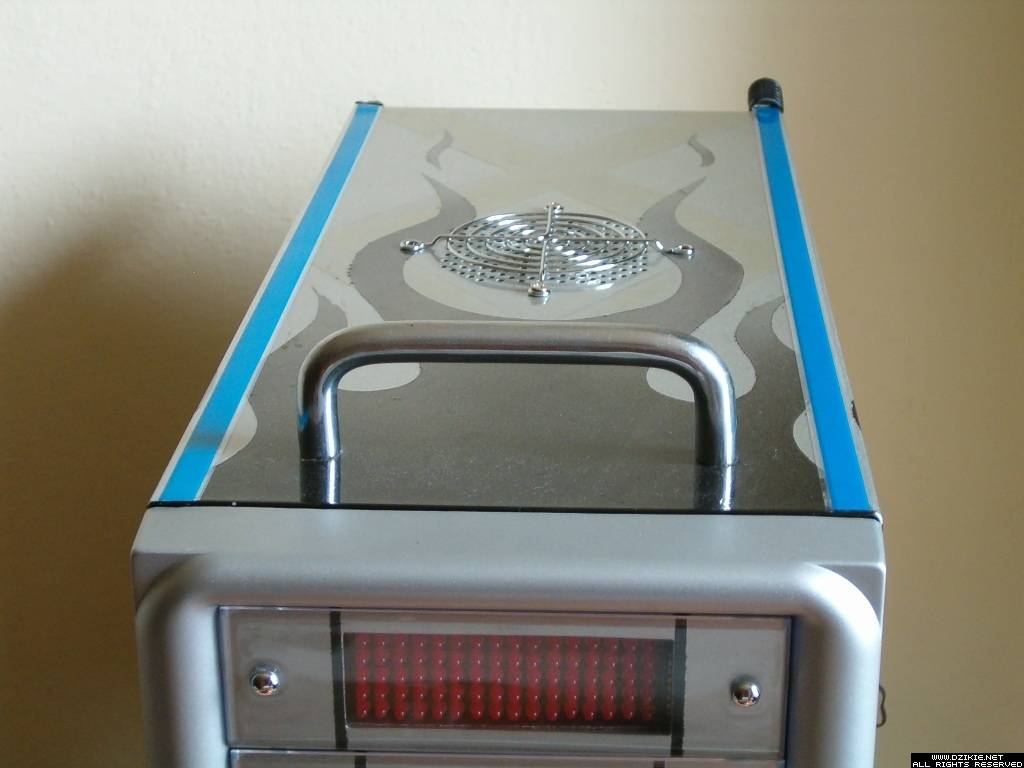

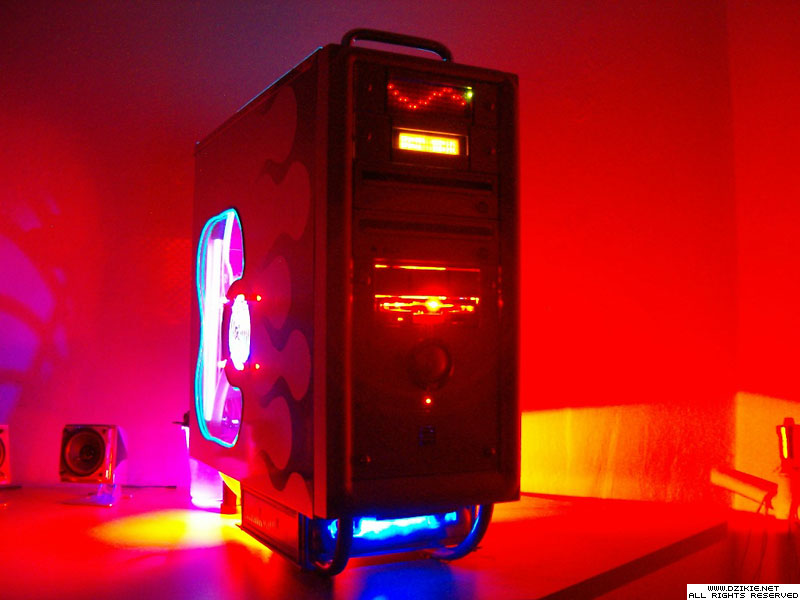

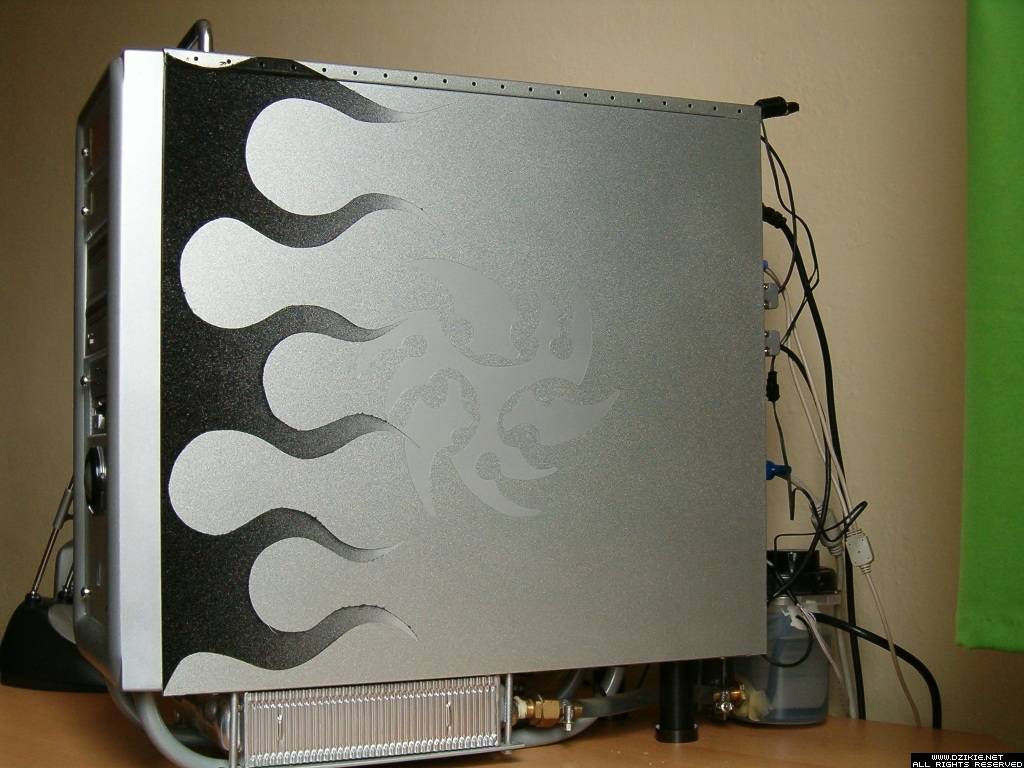

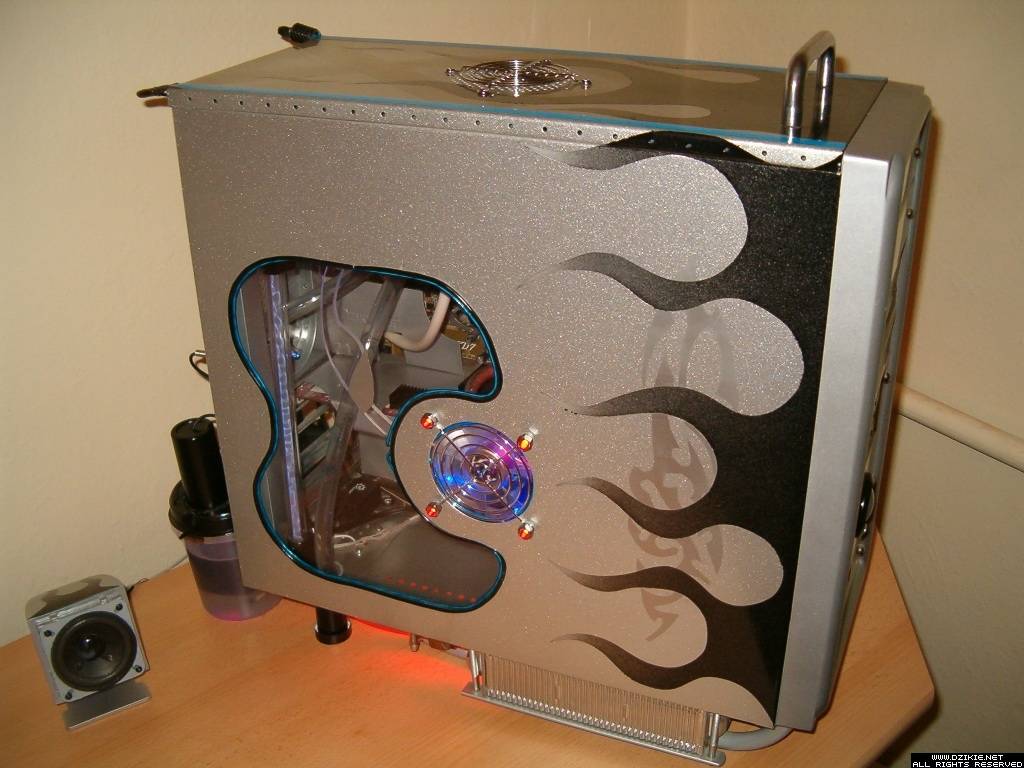

Chwila obecna - 12 kwietnia 2006.

Na zakończenie warto życzyć, abyście również czerpali radość z moddingu. Sam proces tworzenia jest fascynujący - począwszy od jakichś wizji, pojedynczych obrazów pojawiających się w głowie, aż do chwili gdy twórca staje przed efektem swojej pracy - czymkolwiek by to nie było... Wystarczy tego na dzisiaj! Nie każmy światu dłużej na Nas czekać.
