Zalman CNPS9500 LED

O tym zestawie usłyszeliśmy podczas tegorocznych targów Computex, wspominałem o nim w tym newsie. Już wtedy spotkał się z wyjątkowym zainteresowaniem ze strony użytkowników. Niektórzy z Was mogli obejrzeć prototyp na żywo na targach lub dopiero na tegorocznym, IV Ogólnopolskim Zjeździe OC & Moders w Gdańsku, gdzie stał na stoisku firmy PC-Cooler. Na wersję finalną musieliśmy trochę poczekać... czy było warto?

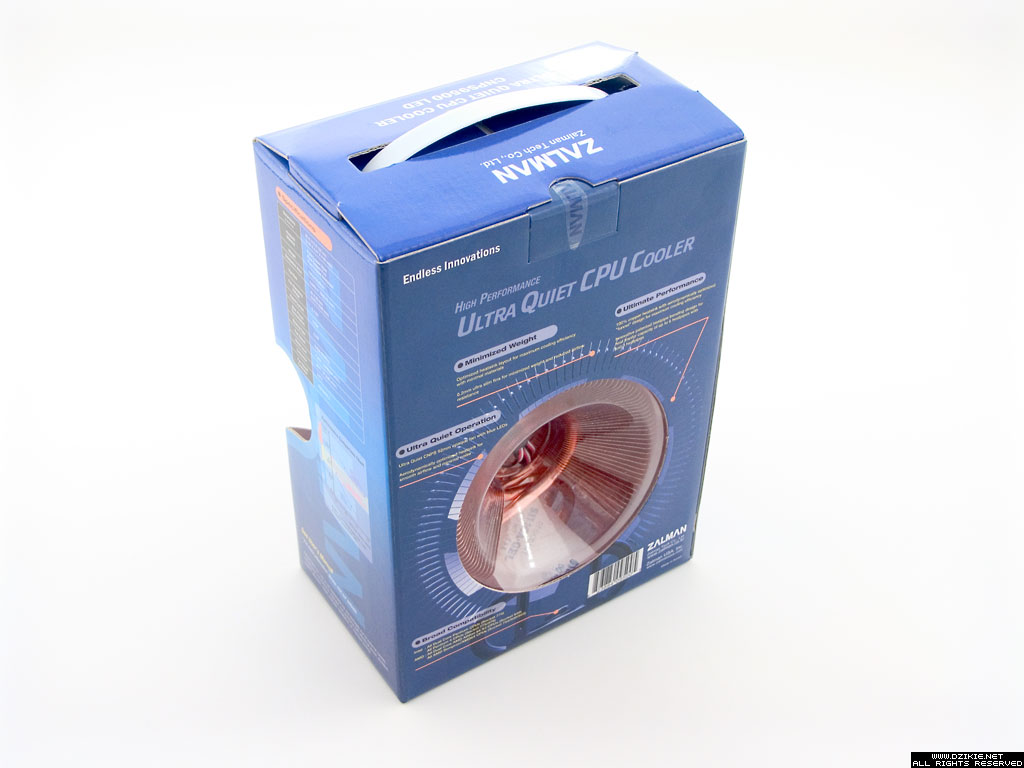

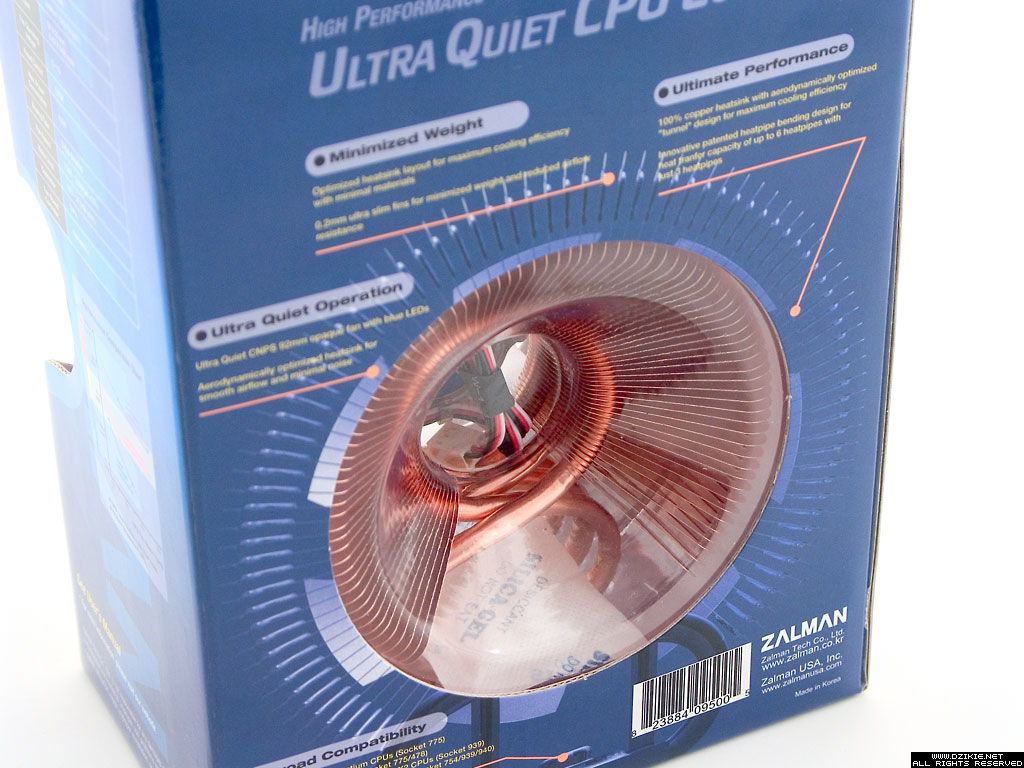

Zestaw otrzymujemy w dużym, eleganckim, niebieskim pudełku, zaopatrzonym w rączkę do noszenia. Opakowanie zostało tak skonstruowane, że radiator znajduje się w plastikowym pojemniku, dzięki czemu możemy go obejrzeć zarówno z przodu jak i z tyłu jeszcze przed zakupem. Wśród licznych nadruków nie zabrakło oczywiście specyfikacji technicznej i wykresów prezentujących wydajność (według producenta wyższa niż kompaktowe zestawy chłodzenia wodnego).

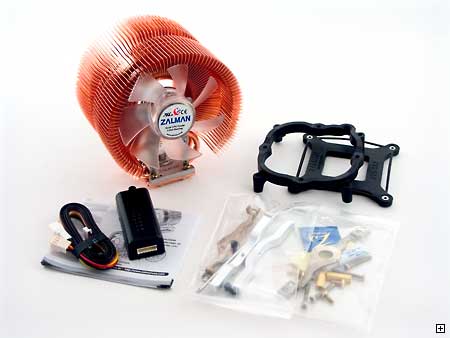

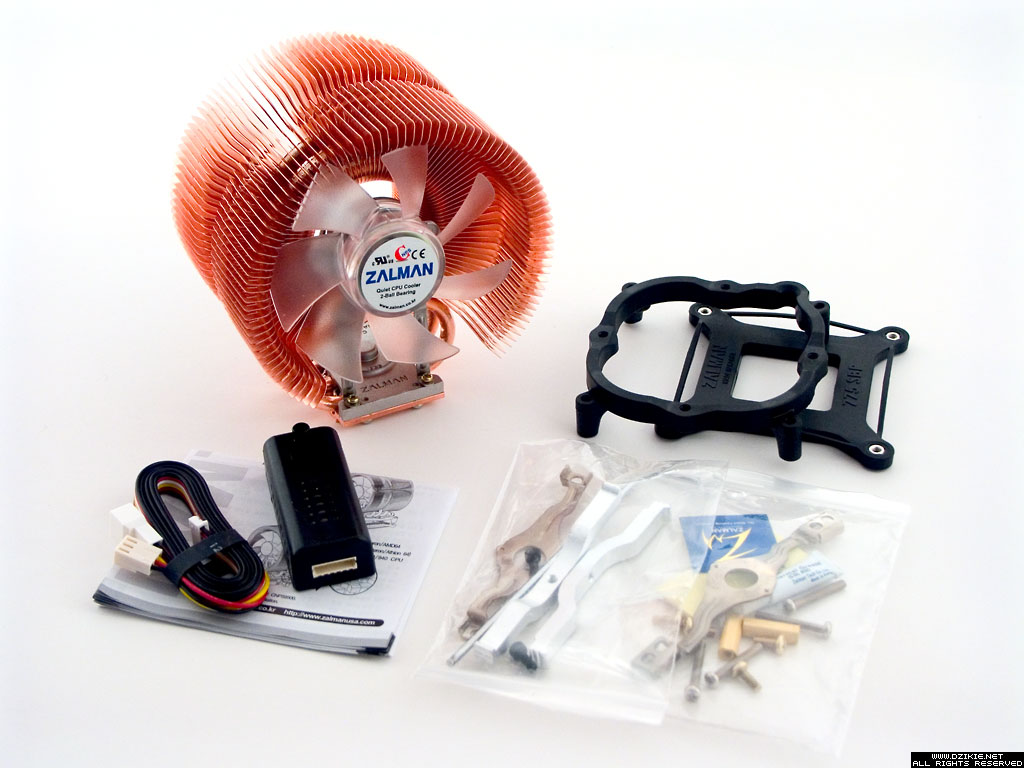

Wewnątrz znajdziemy małe białe pudełeczko z akcesoriami oraz cooler we wspomnianym wcześniej opakowaniu. Spis dodatków poniżej:

• Instrukcja obsługi (w językach angielskim i koreańskim)
• Pasta termoprzewodząca w tubce (CSL 850)
• Kontroler obrotów Fan Mate 2 wraz z przewodem
• Dwustronna taśma klejącą do przymocowania kontrolera
• Dwie zapinki: typu S i L
• 8 śrubek montażowych (2 rodzaje)
• Dwie zapinki do montażu na S478
• Dwie śrubki oraz klucz imbusowy do montażu na S478
• Ramka montażowa oraz tzw. backplate dla S775
• Dwie nakrętki do montażu na AMD64
• Naklejka na obudowę z logo firmy Zalman

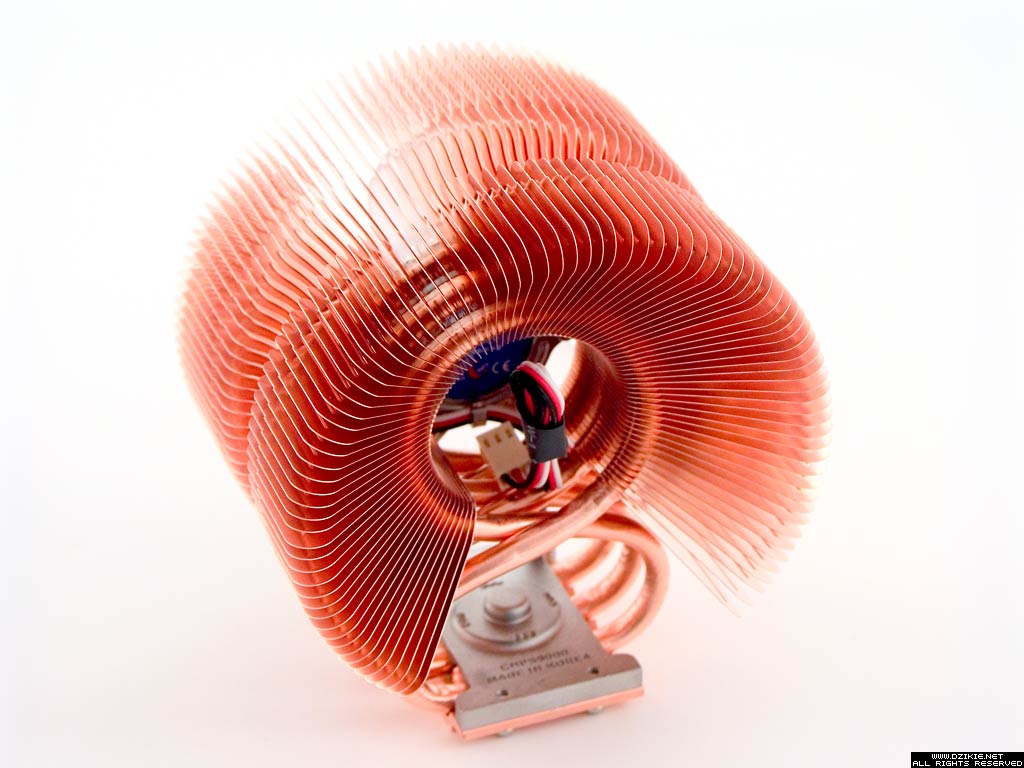

Najnowszy Zalman konstrukcją z grubsza przypomina poprzednie produkty z serii CNPS7000 i CNPS7700 (a starsi użytkownicy przypomną sobie jeszcze poprzednie Orby, np. ze stajni Thermaltake - DragonOrb itp.). Jednak w jego przypadku zastosowano 3 rurki Heatpipe wygięte w taki sposób, że przypominają ósemkę (poniżej schemat) i działają jakby było ich łącznie 6 sztuk.

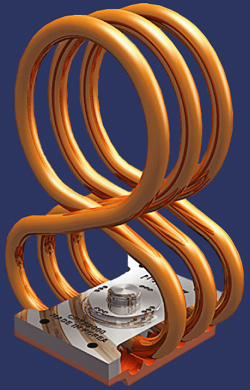

Ósemka w Zalman 9500LED

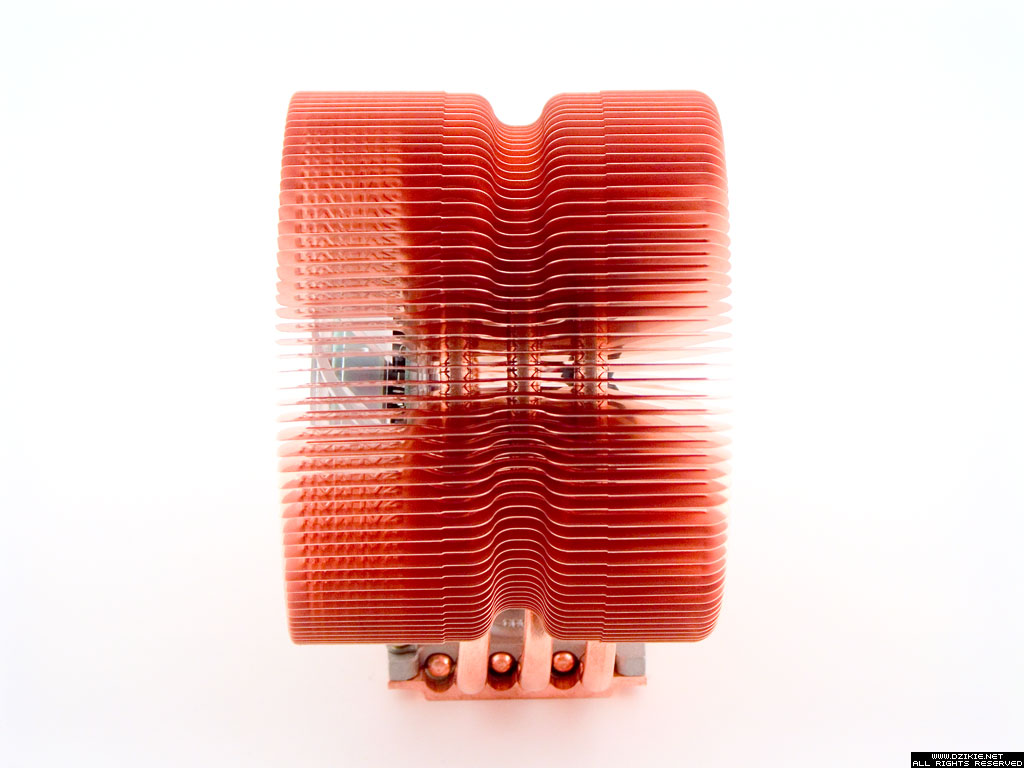

Na rurkach osadzono aż 90 żeber, każde o grubości 0.2 mm! Odległość między nimi wynosi około 2 mm. Dzięki takiej budowie udało się zredukować wagę całej konstrukcji (do 530 g) i jednocześnie zapewnić odpowiedni przepływ, przy zachowaniu niskiego poziomu szumu generowanego przez powietrze przepływające między finami (tak twierdzi producent).

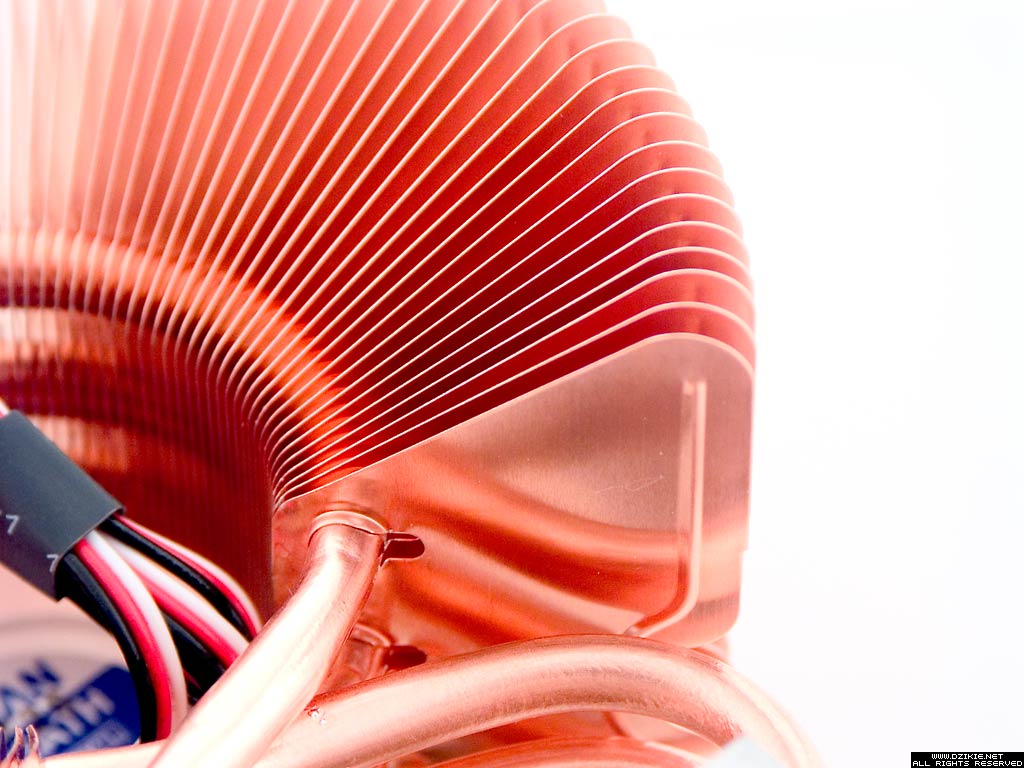

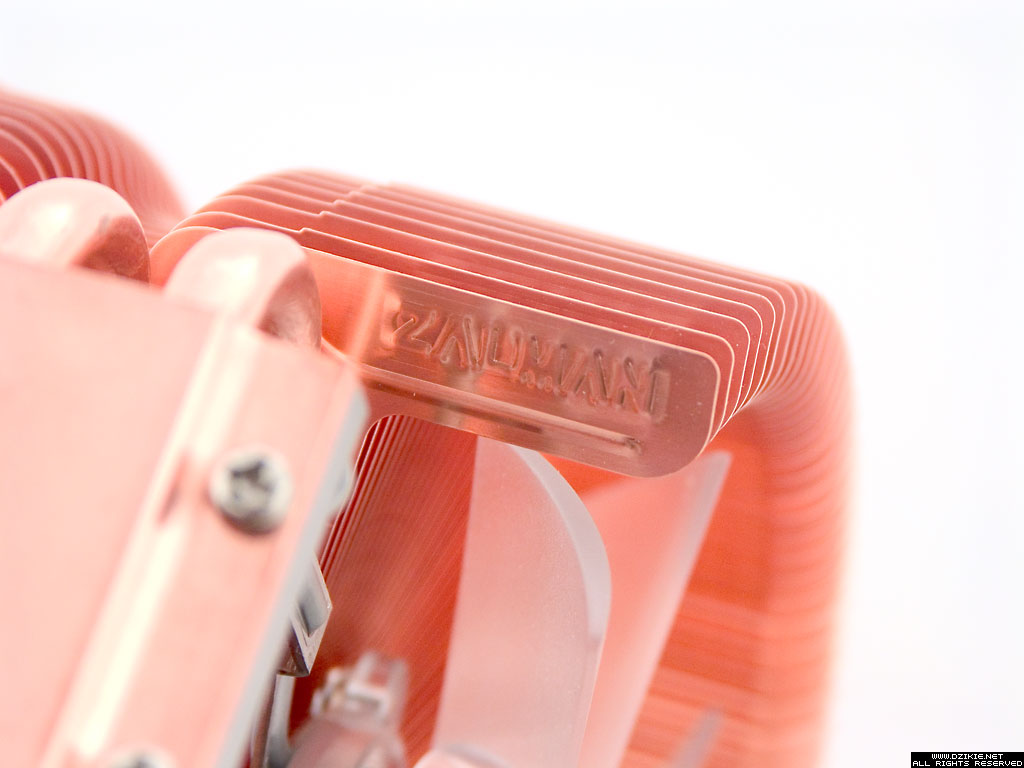

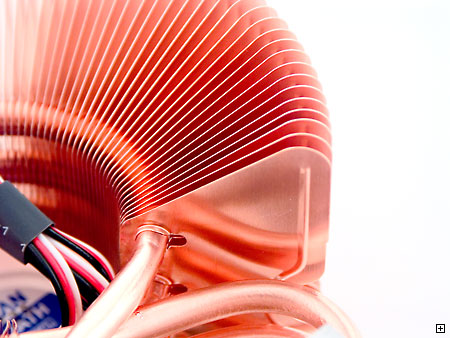

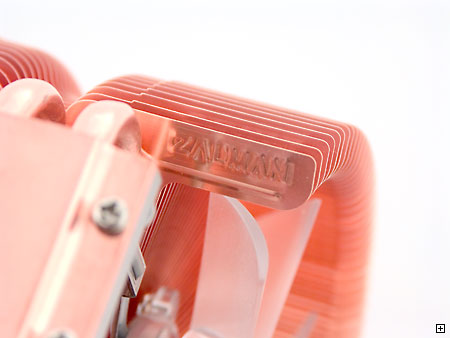

Wcięcie w blaszkach widoczne na powyższym zdjęciu z prawej strony zostało wykonane specjalnie, ze względu na sposób montażu (w zależności od platformy i ustawienia ramki wokół CPU zdarzyć się może, że w miejscu wcięcia będziemy musieli wsunąć śrubokręt do przykręcenia śrub montażowych). Oczywiście, jak w przypadku poprzednich konstrukcji Zalmana, nie zabrakło nazwy firmy wybitej na każdej z blaszek.

Zalman zawsze dba o jakość swoich produktów... ekstrawagancja?

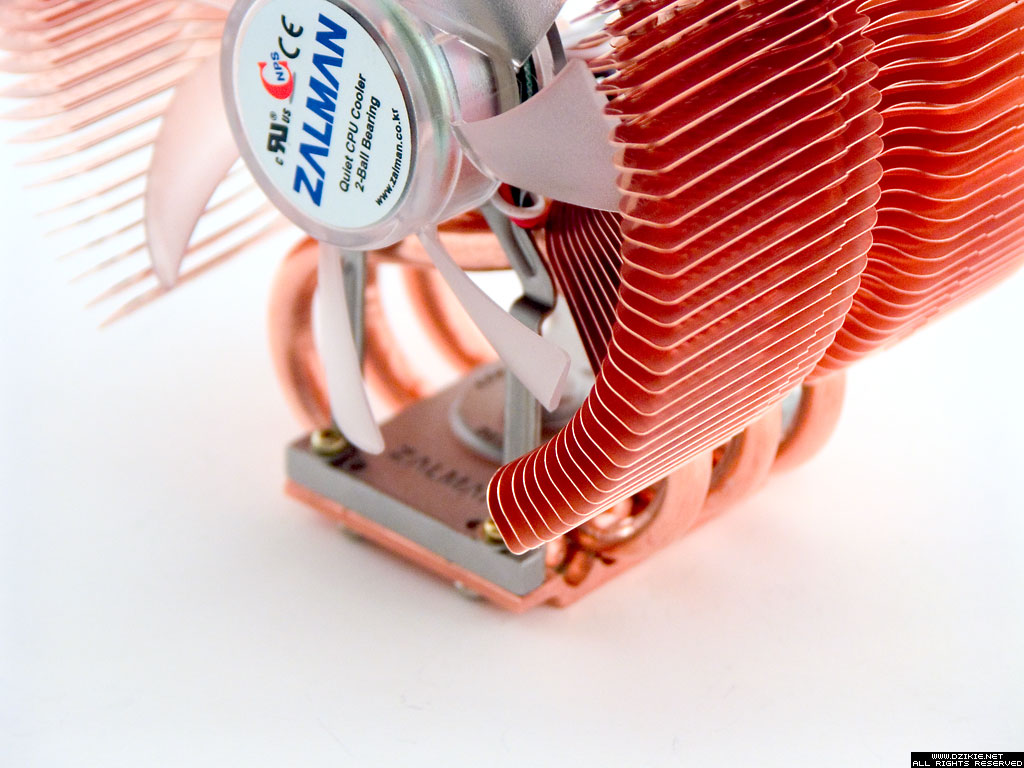

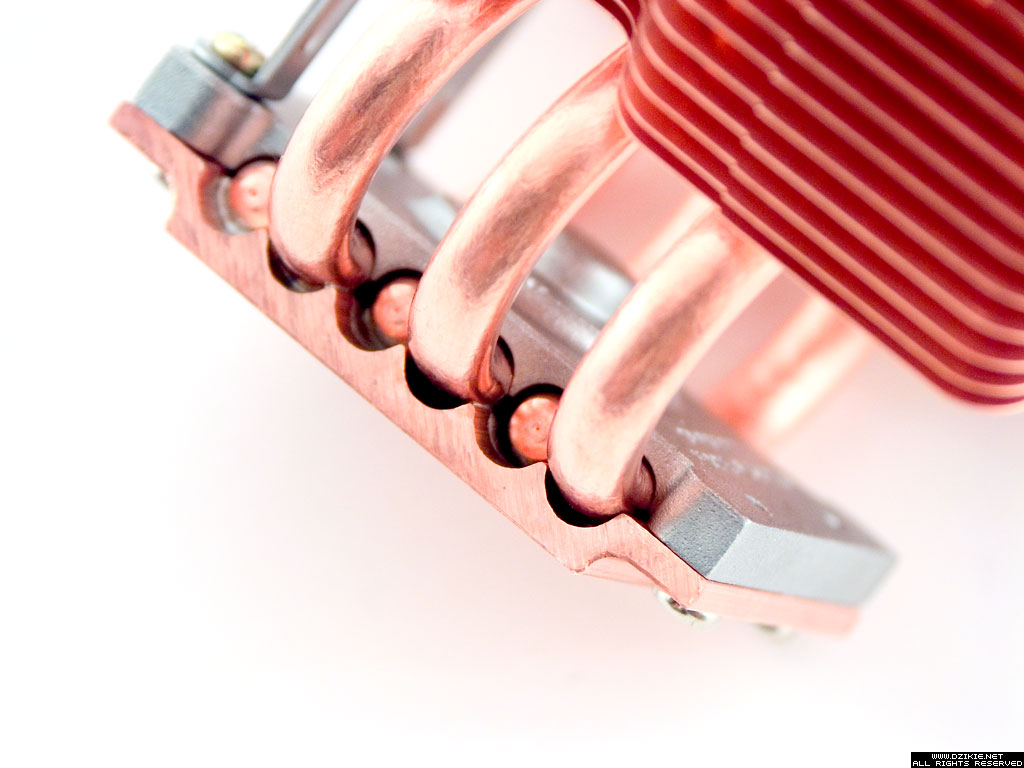

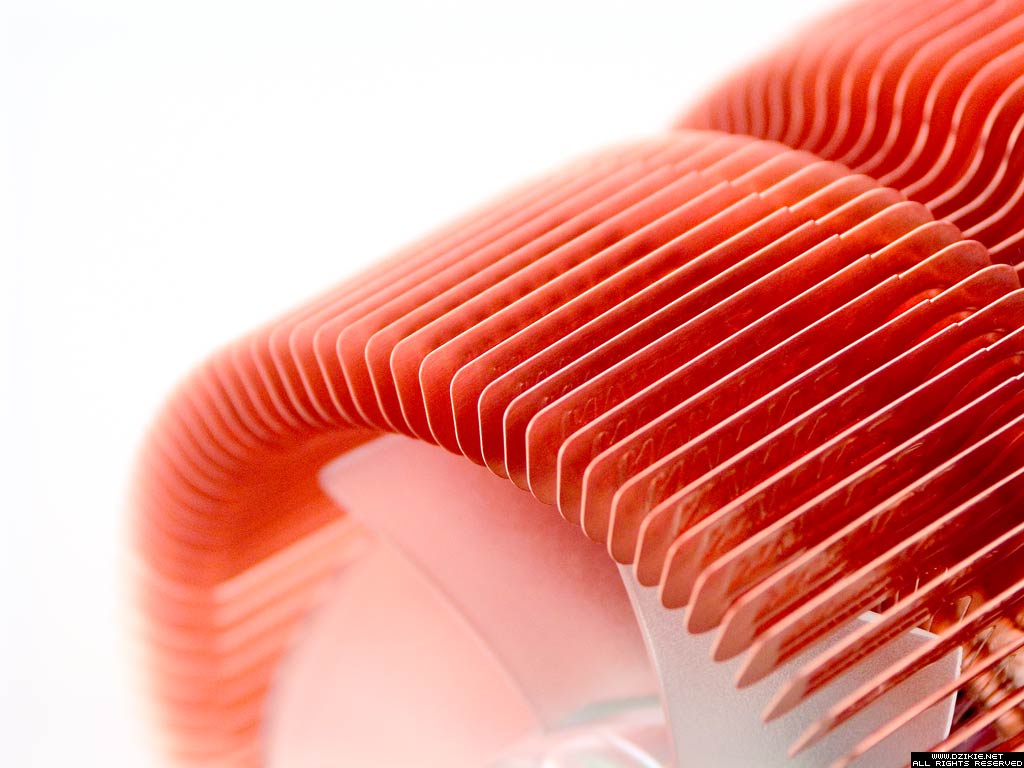

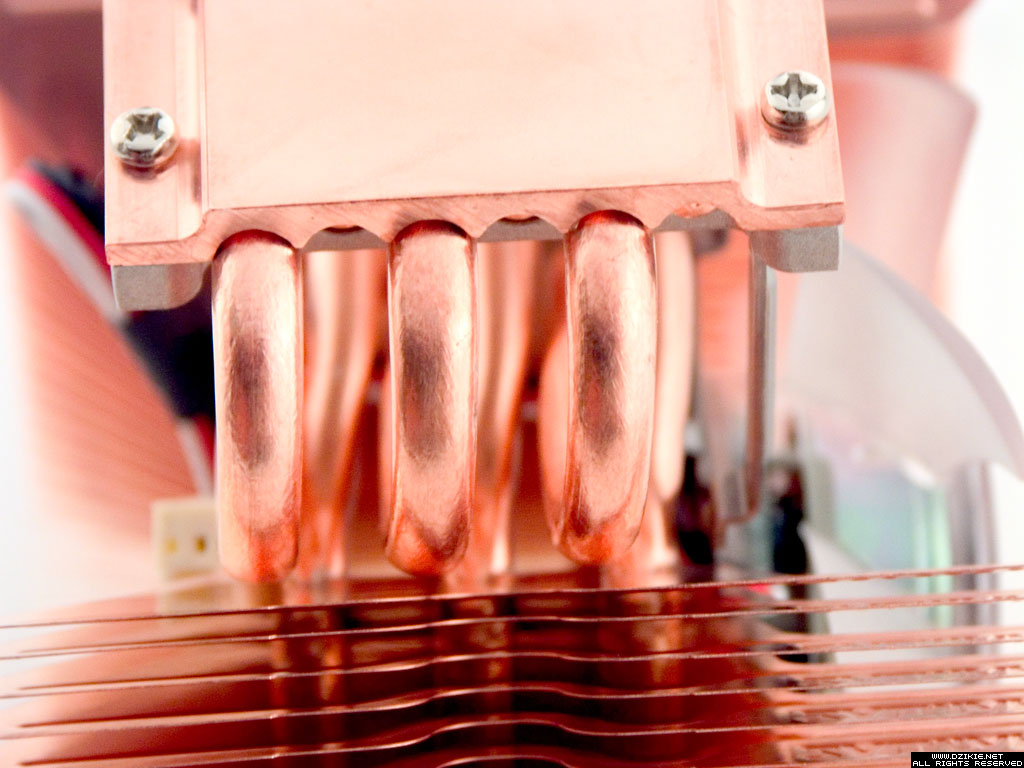

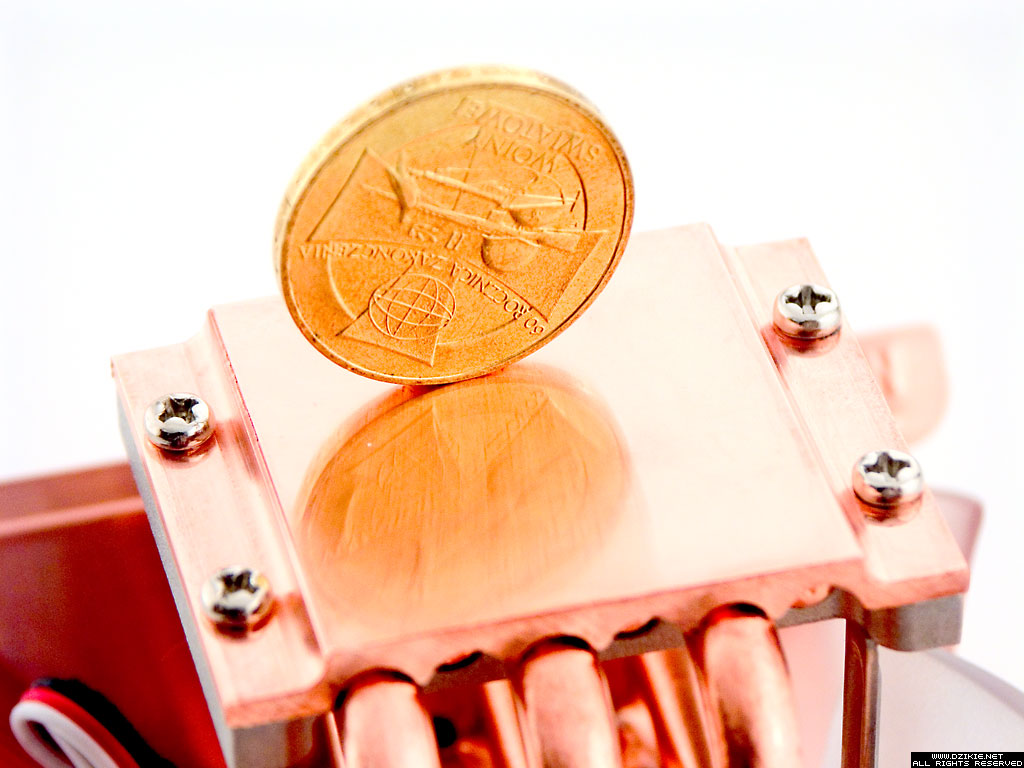

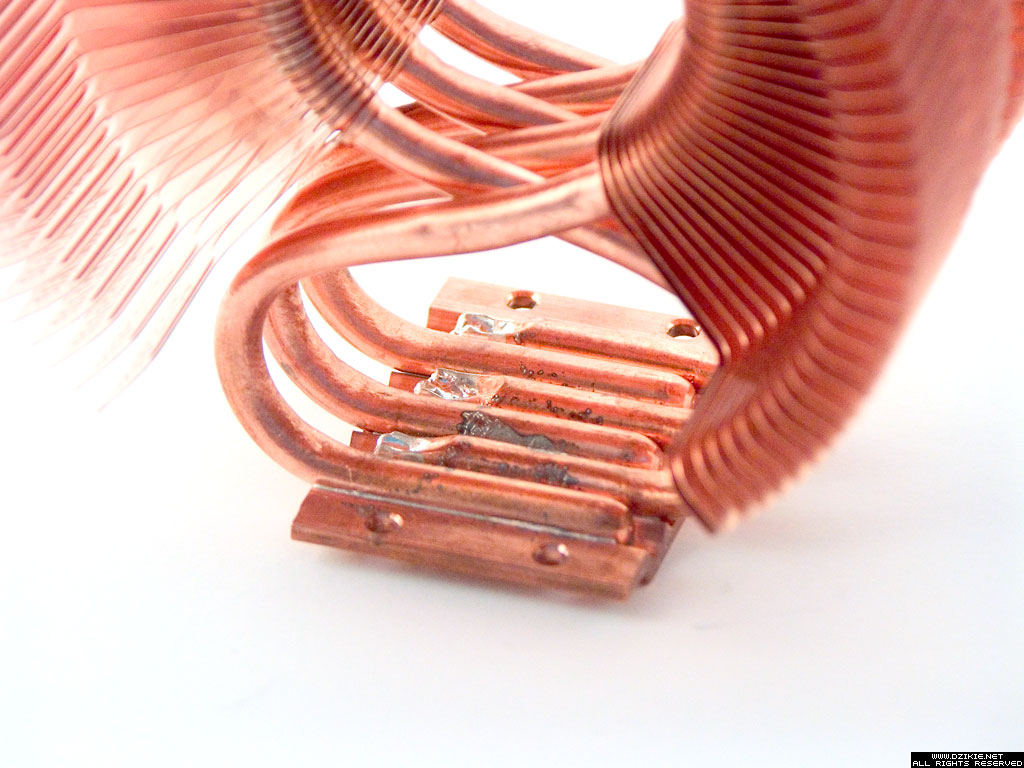

Jakość wykonania całości stoi na naprawdę wysokim poziomie, już na pierwszy rzut oka (tudzież pierwszy dotyk) stwierdzimy, że mamy do czynienia z produktem z najwyższej półki. W miejscu przytwierdzenia blaszek do rurek widać bardzo cienki i starannie wykonany lut, jakość zakończenia ciepłowodów też nie budzi wątpliwości, a one same zostały przymocowane do podstawy również w ten sam sposób (lut cyną). W miejscu styku z procesorem ciężko się dobrze przejrzeć, spód nie został wypolerowany na tzw. "lustro", jednak jego powierzchnia jest wystarczająco gładka i równa (po przeciągnięciu po niej paznokciem, wyczujemy, że była szlifowana).

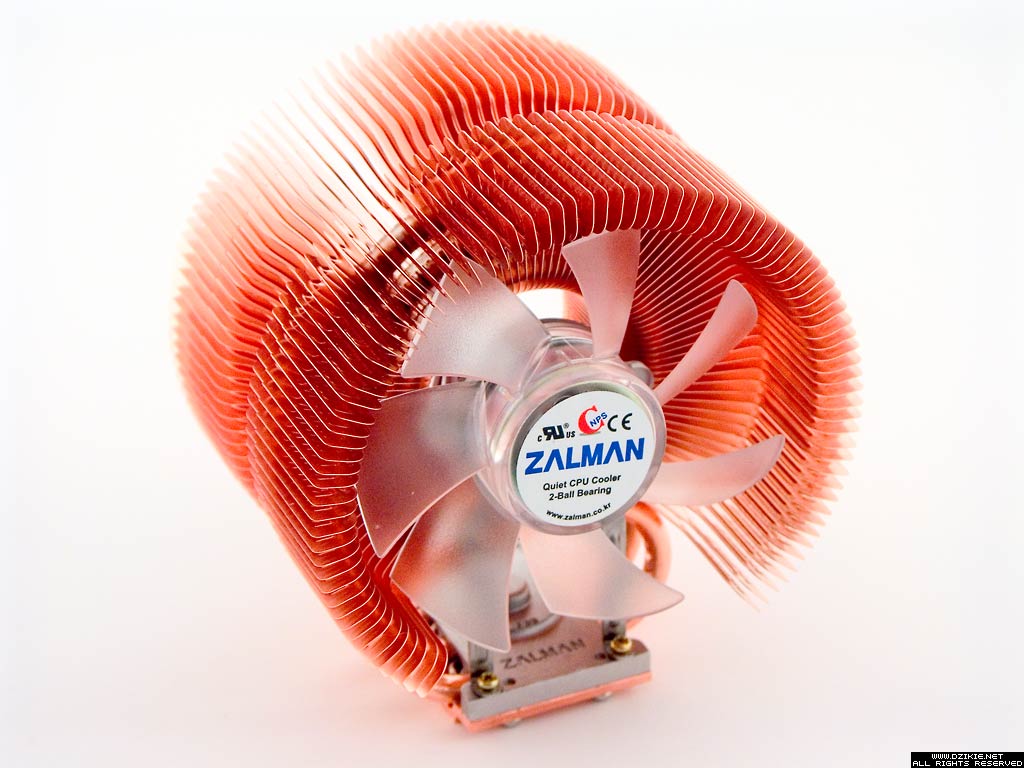

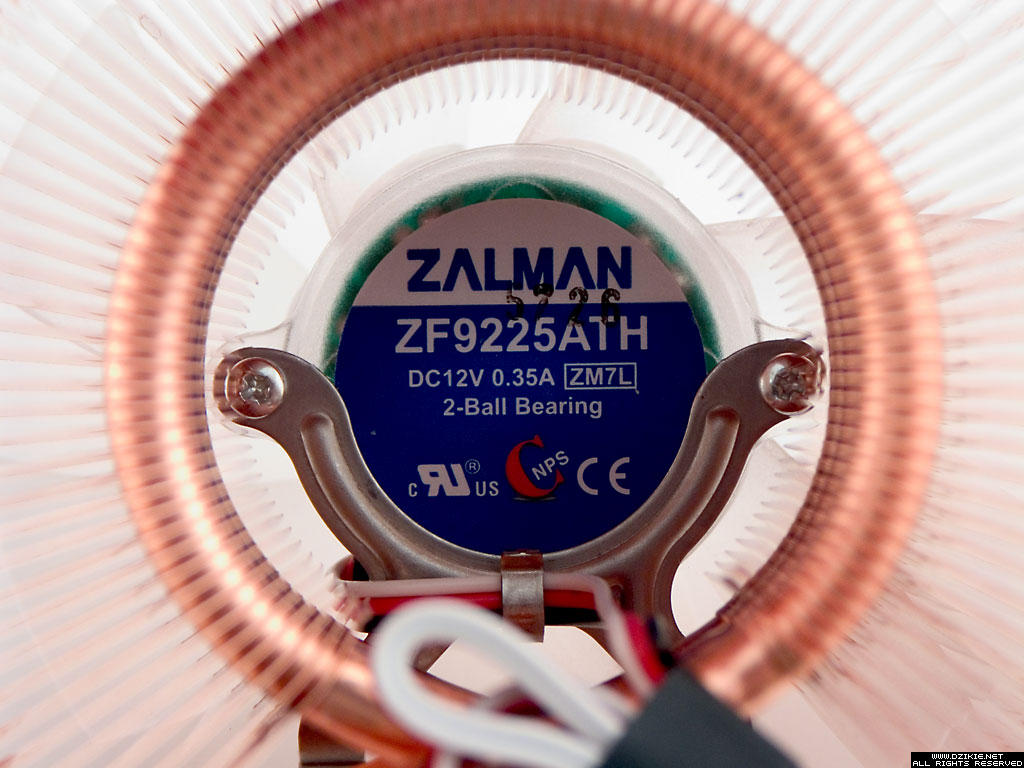

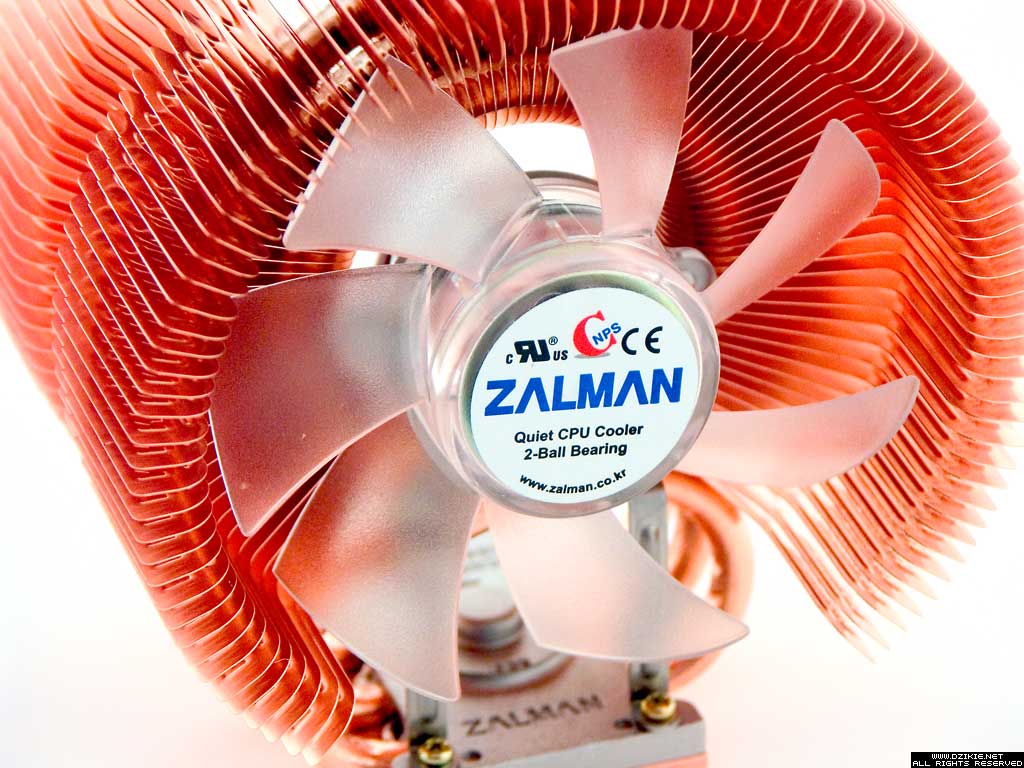

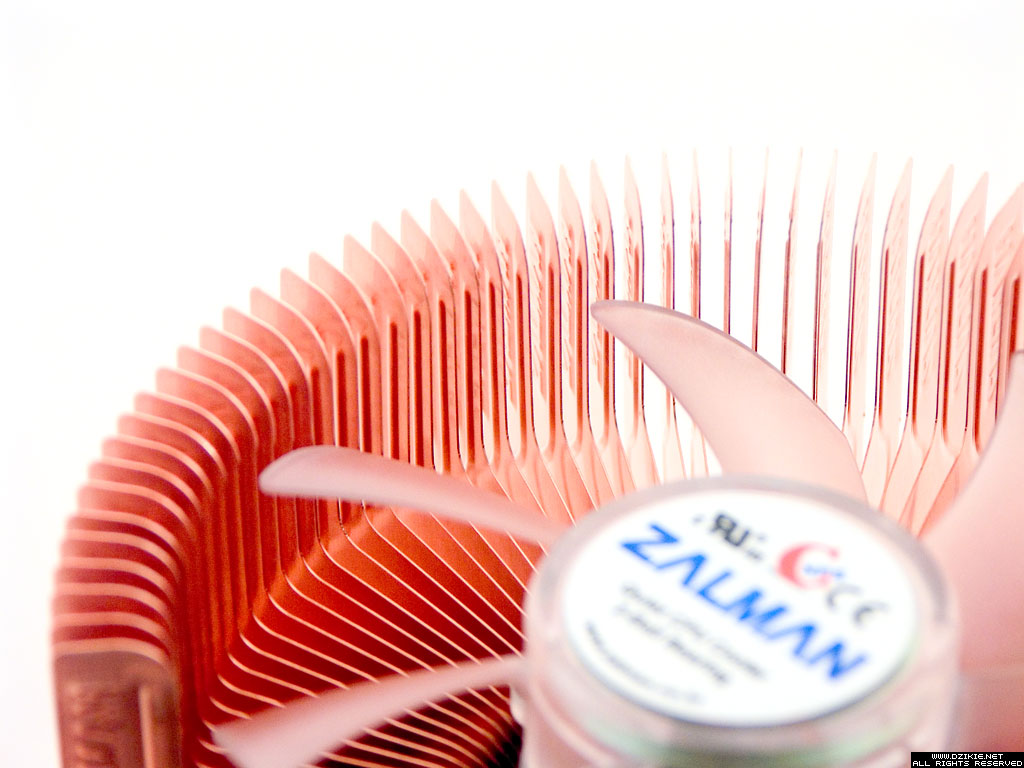

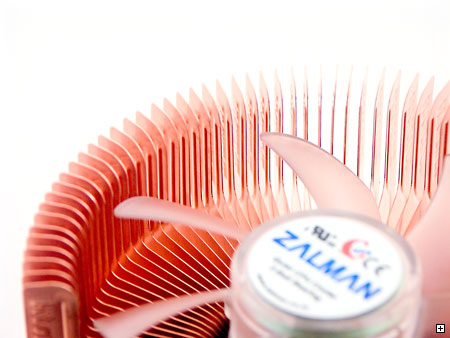

Wentylator zastosowany w CNPS9500 LED, to jednostka odpowiadająca wymiarom standardowym wiatrakom o średnicy 92 mm. Wyróżnia ją jednak zastosowanie dwóch diod LED koloru niebieskiego, przeźroczystej obudowy oraz cicha (według producenta) praca w zakresie 1350 RPM~2600 RPM (przy wykorzystaniu dołączonego do zestawu kontrolera Fan Mate 2).

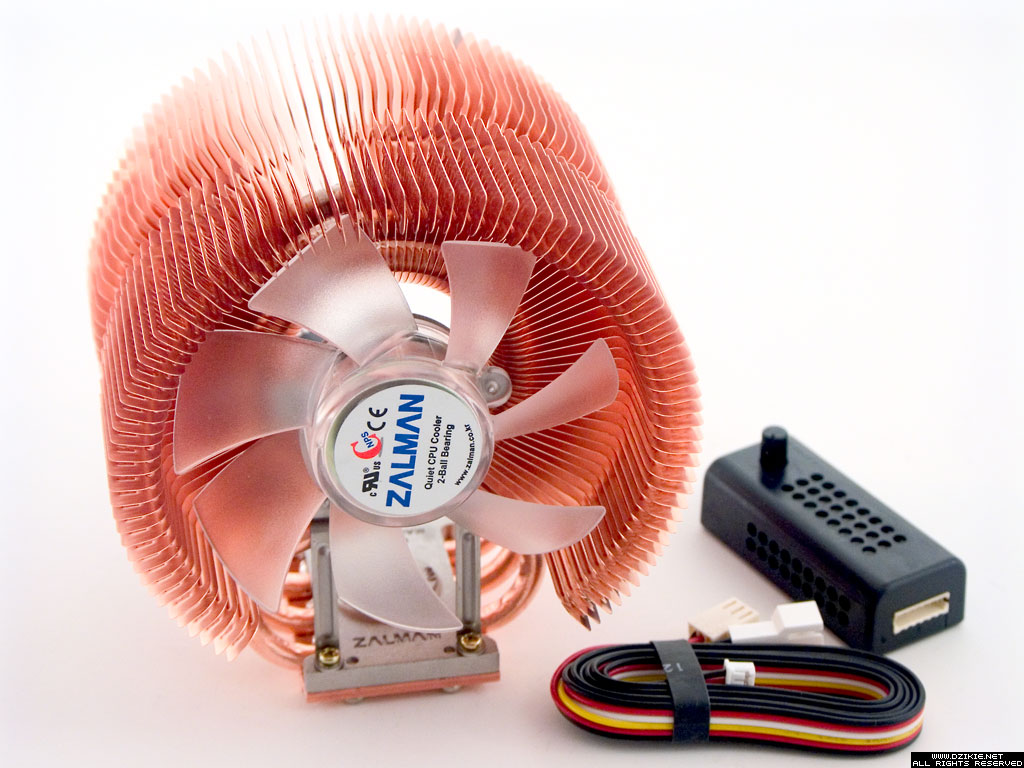

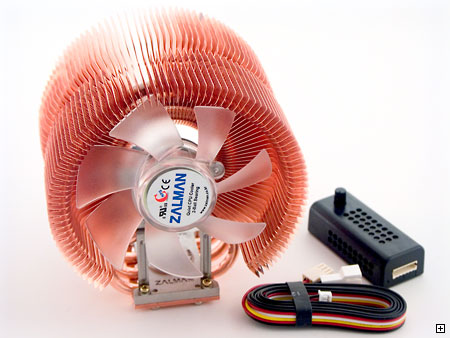

Najnowsza konstrukcja Zalmana wraz z dołączonym do zestawu kontrolerem Fan Mate 2.

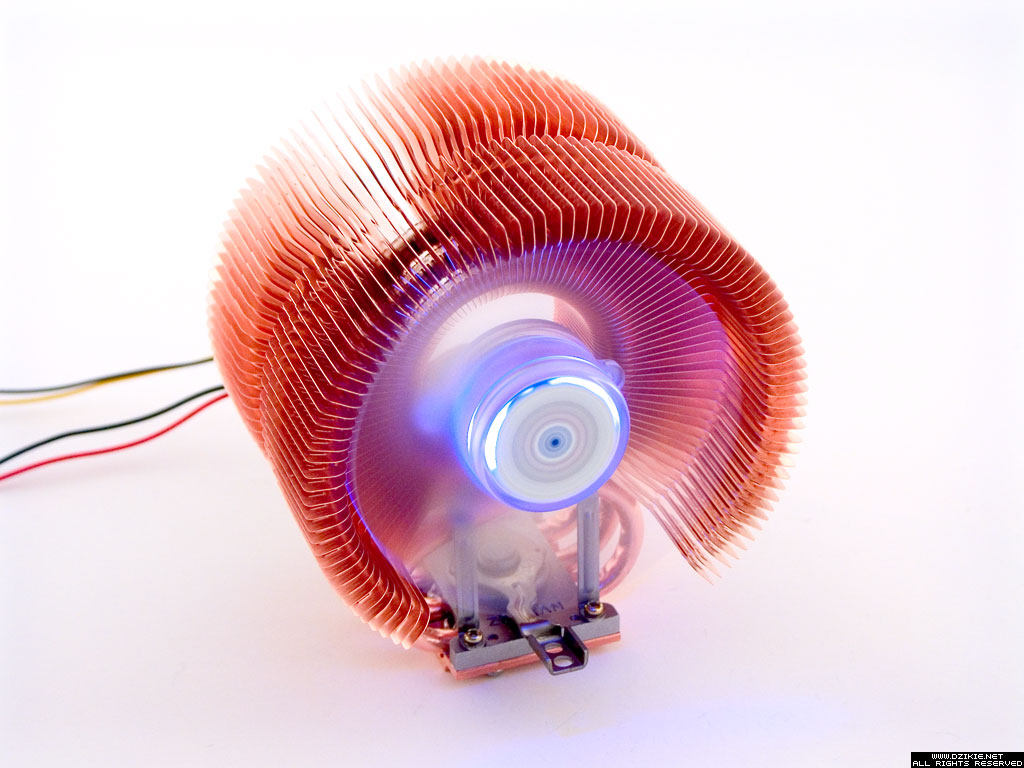

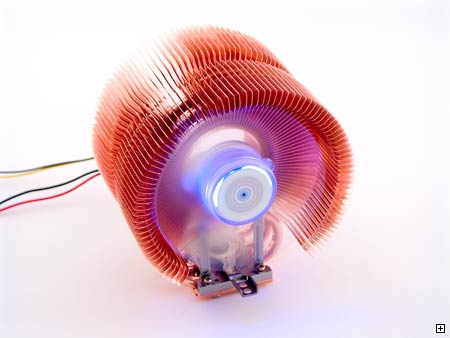

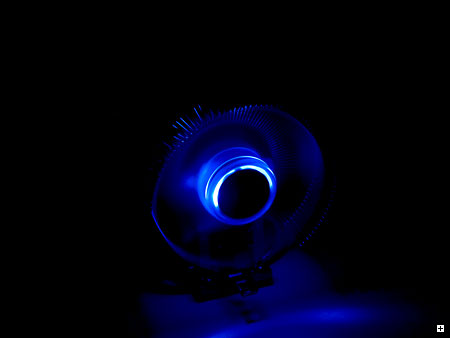

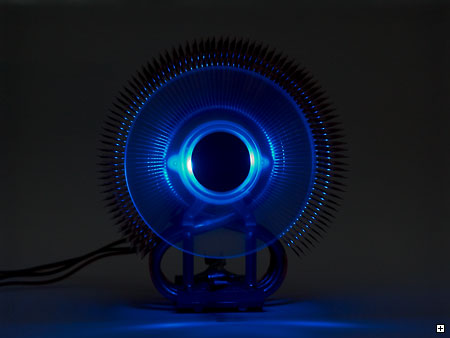

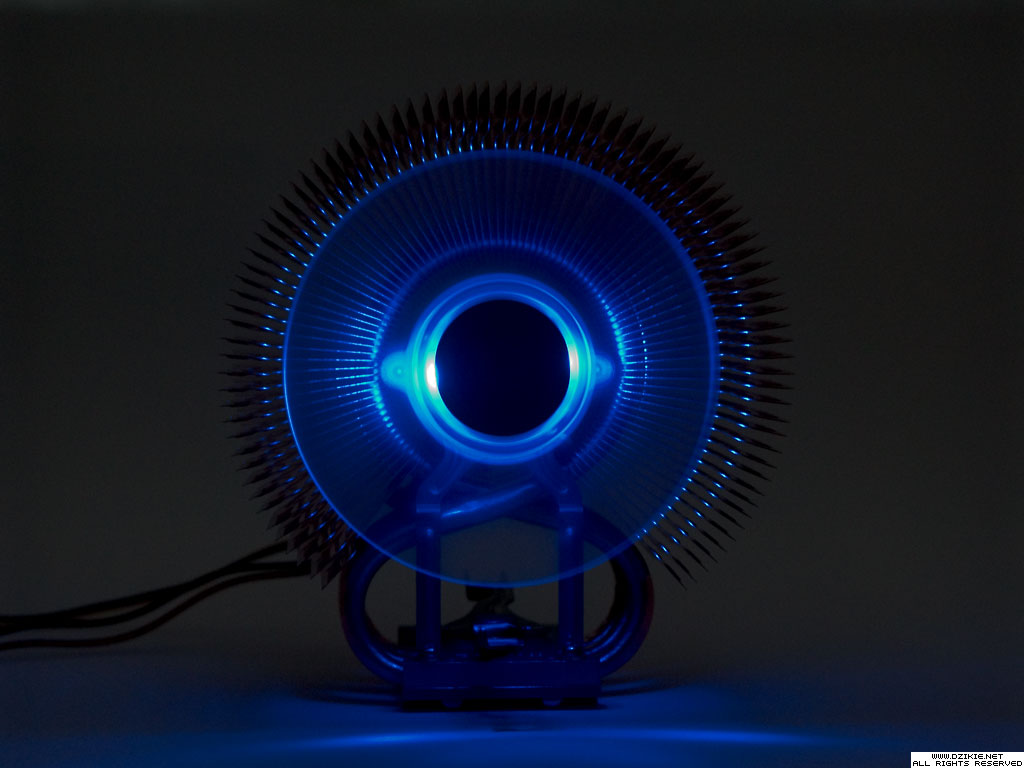

Zastosowane niebieskie diody LED dają w nocy lekką niebieską poświatę, rozświetlając cały radiator.

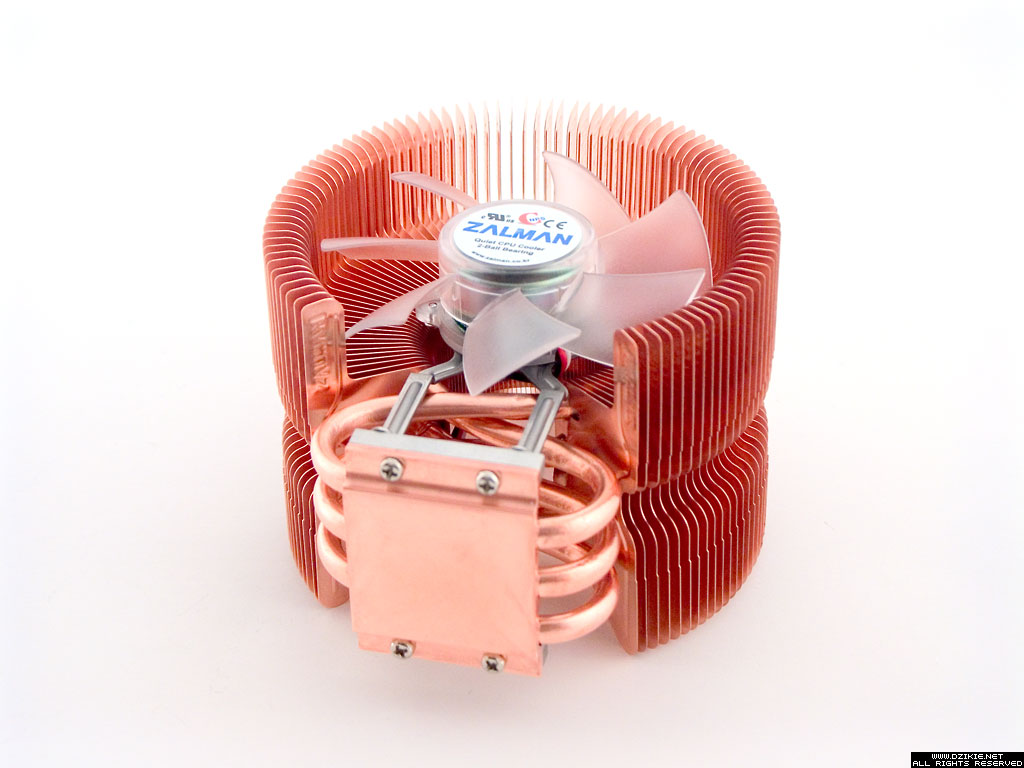

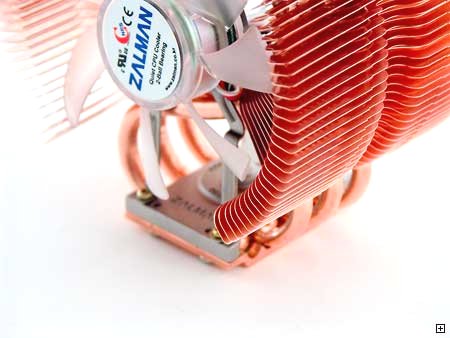

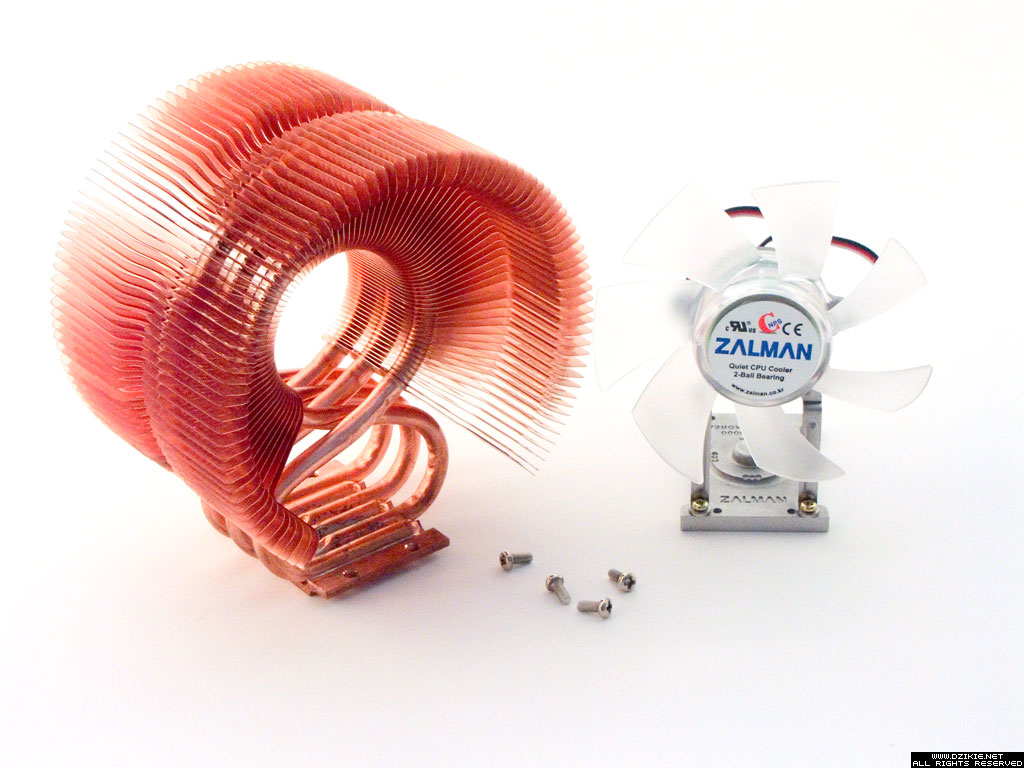

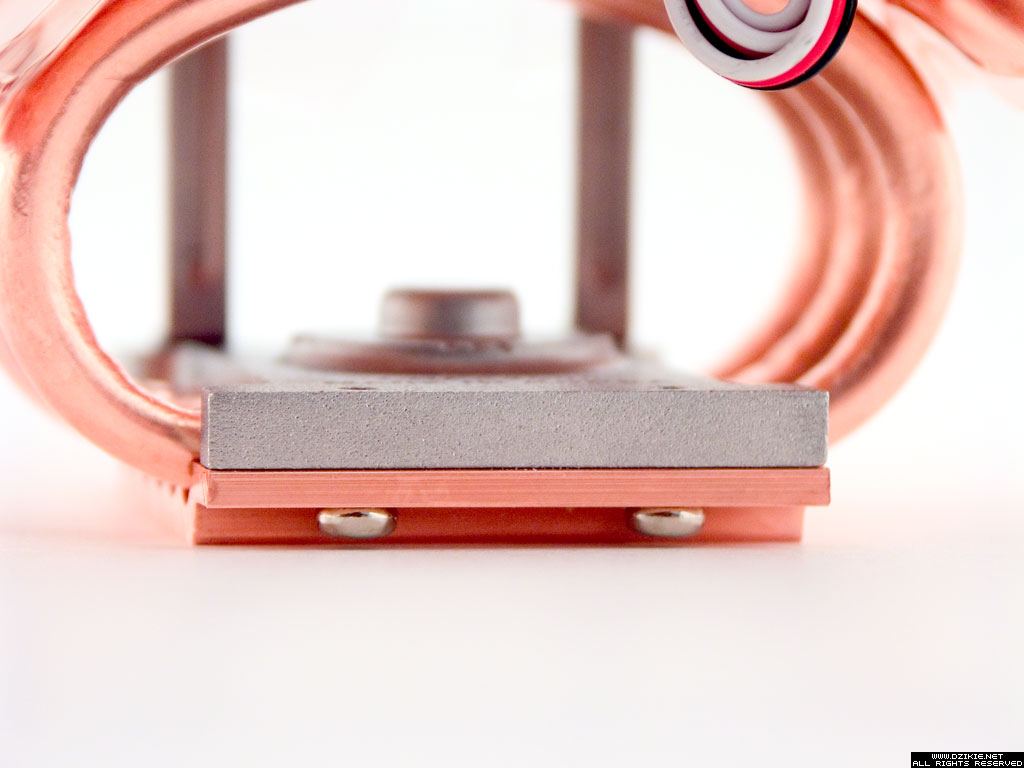

Wentylator został przymocowany do konstrukcji na metalowym wysięgniku zamocowanym do aluminiowej nakładki na spód, która z kolei został przykręcona przy pomocy 4 śrubek do miedzianej podstawy. Oczywiście wszystko możemy, w razie potrzeby (np. w celu wyczyszczenia radiatora z kurzu), zdemontować.

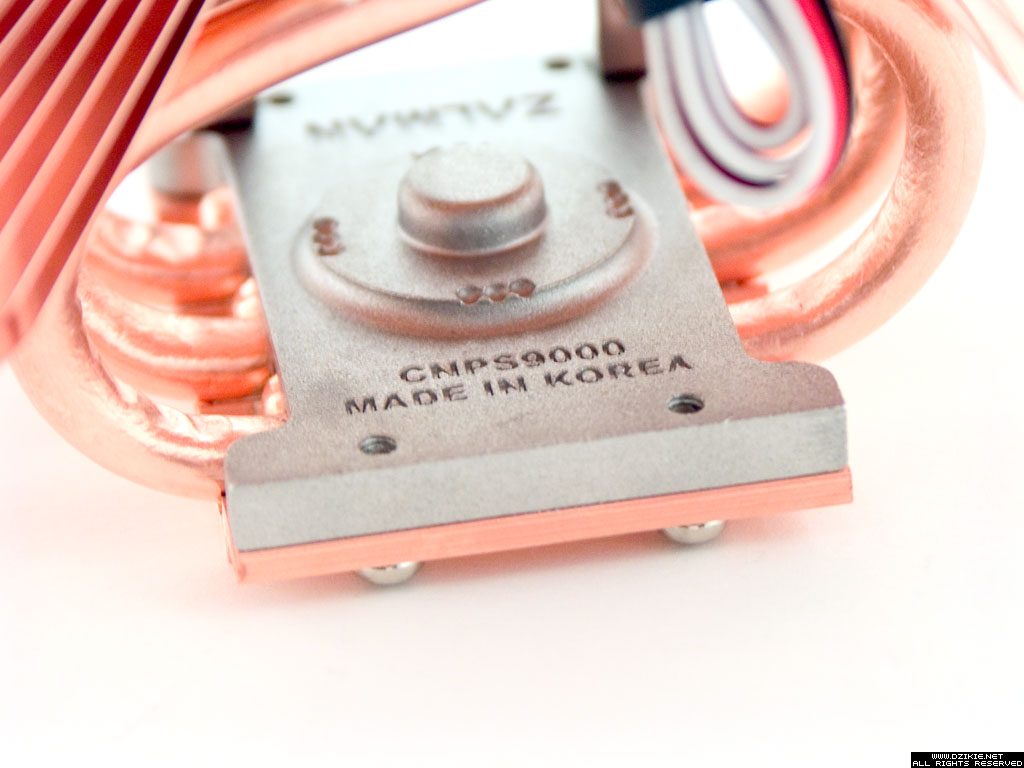

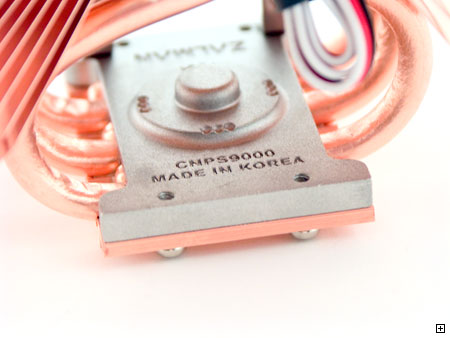

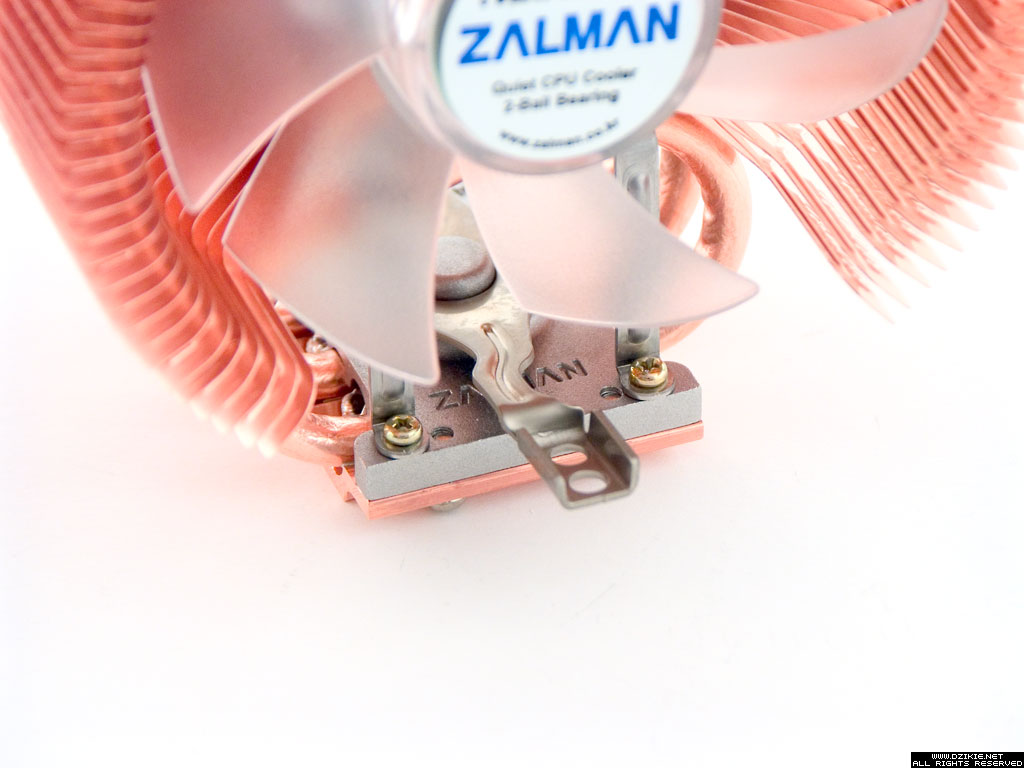

Na wspomnianej metalowej płytce, przykręcanej do podstawy, znajduje się specjalna wypustka, na której opierają się blaszki montażowe (typ S lub L, w zależności od platformy). Ciekawscy i spostrzegawczy pewnie zauważą, że widnieje tam napis "CNPS9000". Producent zapowiedział już (na Computexie), że przewiduje kilka konstrukcji z serii CNPS9000!

W tym miejscu musimy umieścić specjalną zapinkę.

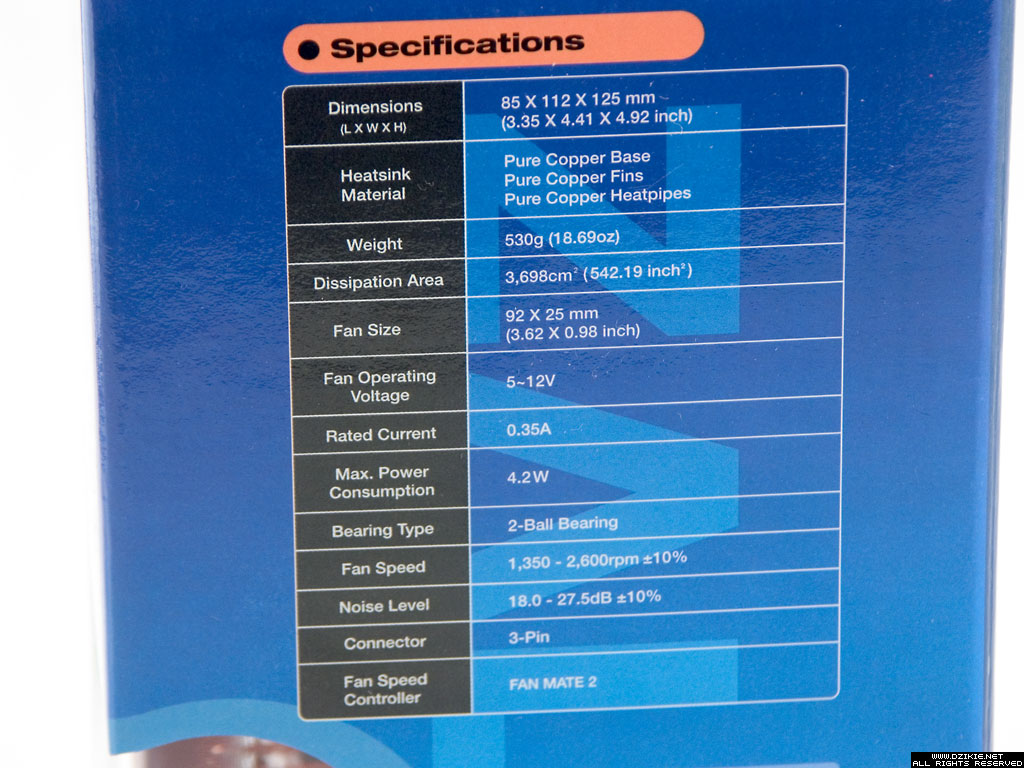

Zanim przejdziemy do opisu montażu i pracy zestawu zamieszczam poniżej pełną specyfikację Zalman CNPS9500 LED.

• Wymiary: 85 x 112 x 125 mm (dł. x szer. x wys.).
• Materiał: miedź (podstawa, blaszki radiatora, Heatpipe).
• Ilość Heatpipe: 3 sztuki, średnica 6 mm.
• Waga: 530 gram.
• Ilość finów: 90.
• Grubość finów: 0.2 mm.
• Powierzchnia oddawania ciepła: 3698 cm².
• Wymiary wentylatora: 92 x 25 mm.
• Zakres napięć pracy wentylatora: 5-12V.
• Natężenie prądu: 0,35 A.
• Moc: 4.2 W
• Łożyska: podwójne, kulkowe.
• Zakres obrotów: 1350-2600 RPM +/-10%.
• Poziom hałasu: 18-27.5 dB +/-10%.
• Wtyczka: 3PIN.
• Długość przewodu zasilającego: ~30 cm.
• Kompatybilność: S478, S775, S754, S939, S940, wszystkie modele, włącznie z dwurdzeniowymi.

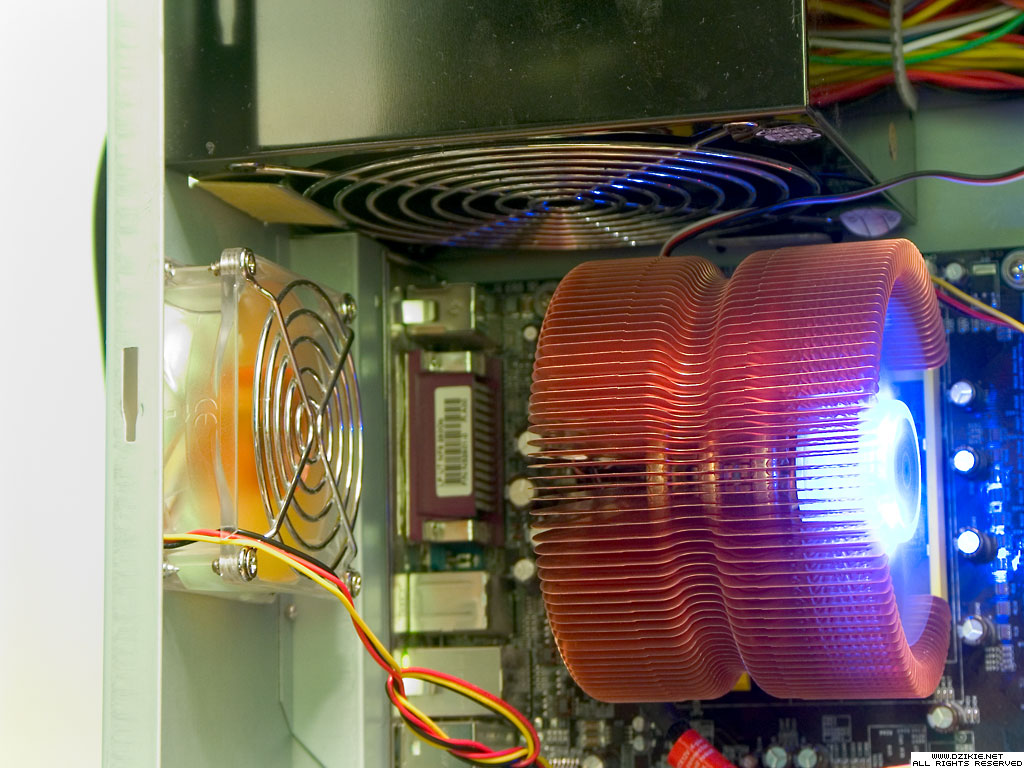

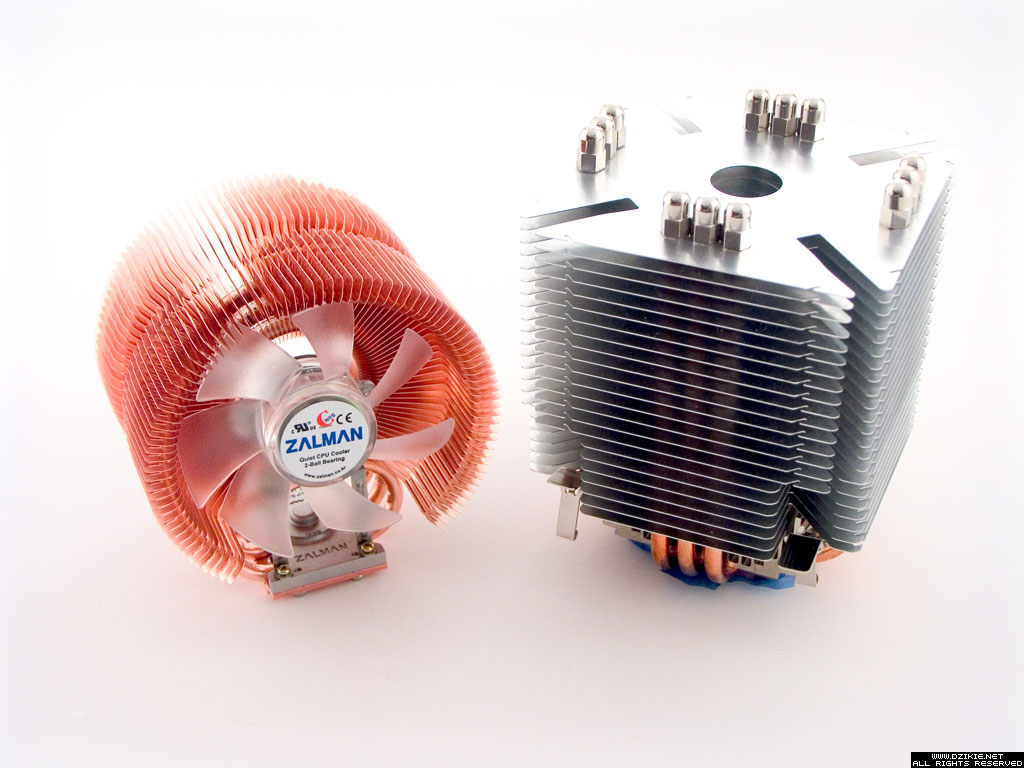

Spore rozmiary najnowszego Zalmana? W naszym teście występują o wiele większe konstrukcje!

Montaż zestawu jest stosunkowo prosty. Wszystko zależy od tego, na jakim procesorze (platformie) mamy go zamiar zainstalować. W naszym przypadku jest to AMD Athlon64 na podstawce S754. Producent zaleca takie ustawienia coolera, aby jego wentylator znajdował się równolegle do wentylatora umieszczonego (o ile taki posiadamy) na tylniej ściance obudowy. Jednak tutaj jesteśmy zależni od producenta naszej płyty głównej i ułożenia gniazda procesora oraz ramki montażowej chłodzenia.

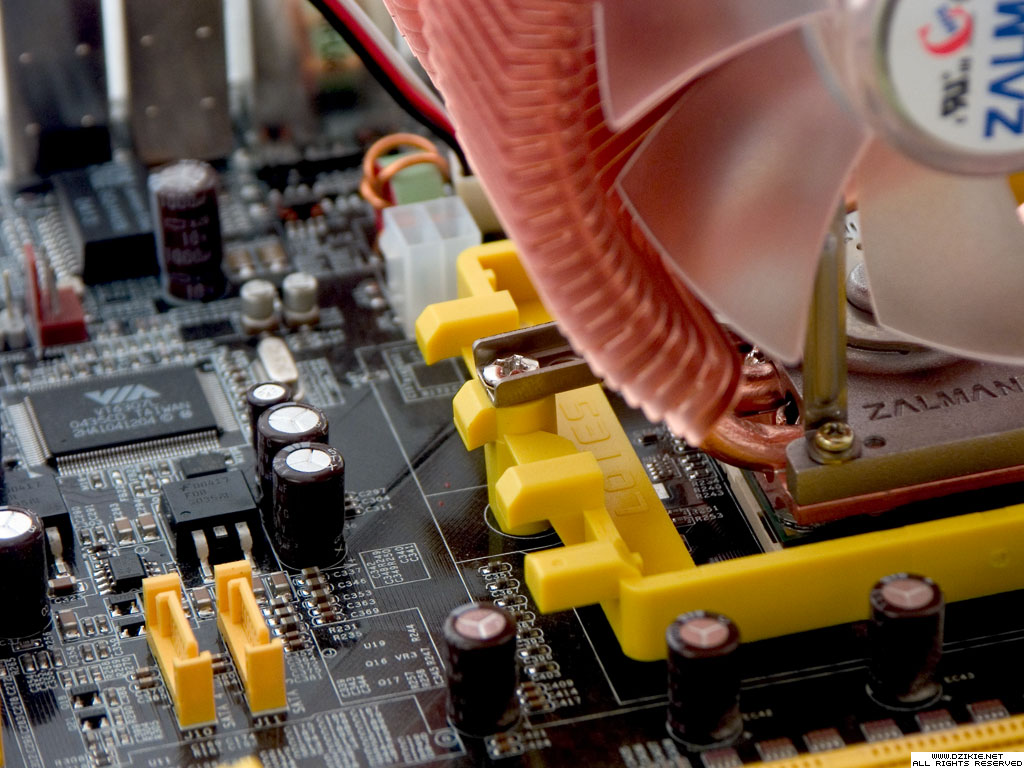

Na szczęście inżynierowie z Zalmana wpadli na pomysł obejścia tych problemów i zestaw możemy założyć wedle naszych potrzeb (zapinka może zostać włożona z obu stron - schemat powyżej). Niestety w moim przypadku należało ją przecisnąć pomiędzy ciepłowodami, co trochę wydłużyło czas montażu (trzeba to robić z głową i bez użycia siły...).

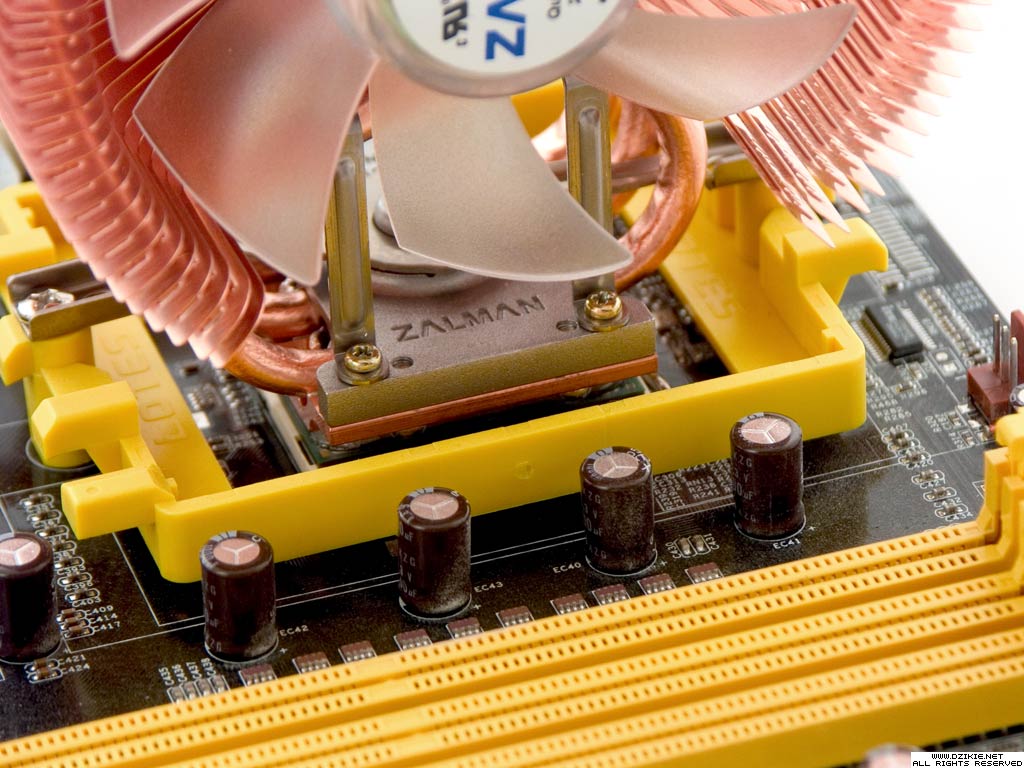

Raz, dwa, trzy... i zamontowane!

Jeżeli mamy szczęście i nasza płyta została wyposażona w ramkę do montażu chłodzenia skręcaną za pomocą śrub (większość płyt głównych), to montaż nowego Zalmana sprowadza się jedynie do wykręcenia śrub, nałożenia pasty, radiatora z przygotowaną zapinką (w naszym wypadku typu L) i ponowne wkręcenie śrub (z uwagą aby nie uszkodzić przy tym blaszek radiatora). W przeciwnym wypadku będziemy zmuszeni do zdemontowania płyty głównej i wykorzystania specjalnych śrub oraz nakrętek dystansowych. Wszystko na temat montażu zostało bardzo szczegółowo opisane i przedstawione na rysunkach w instrukcji obsługi.

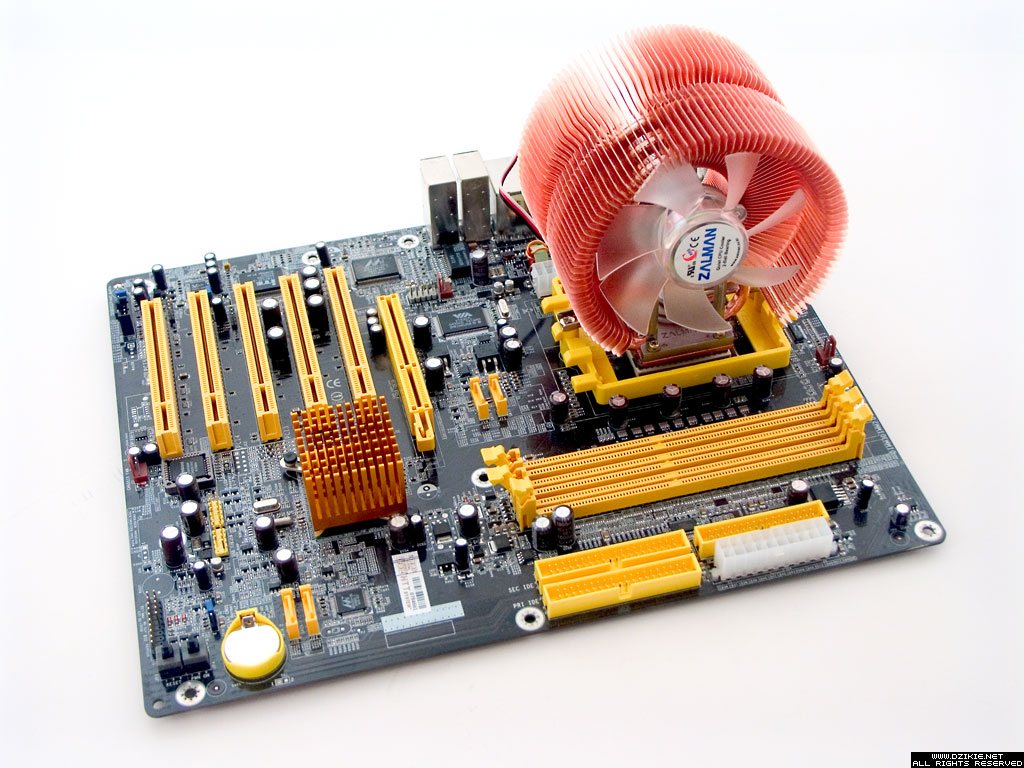

Testowany zestaw podczas pracy nie sprawił żadnego kłopotu (nie licząc drobnych problemów z dociskiem w przypadku egzemplarza, który jako pierwszy do nas trafił, drugi był już wolny od tej wady!). Dzięki dołączonemu kontrolerowi Fan Mate 2 możemy regulować obrotami wentylatora w prawie pełnym zakresie jego pracy (kontroler oferuje napięcia 5-11V). Przy najniższych obrotach stwierdzam z pełnym przekonaniem, że wentylator jest wyjątkowo cichy! Z kolei na najwyższym "biegu" daje o sobie znać, głównie przez szum jaki generuje przepływające między blaszkami powietrze. Poniżej jeszcze kilka zdjęć CNPS9500 LED.
