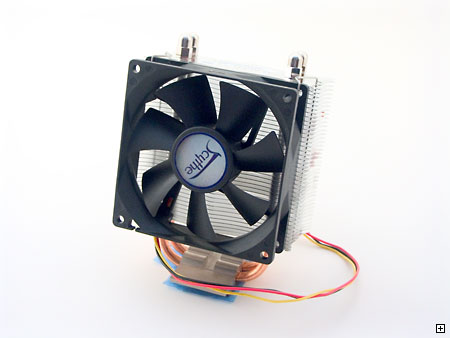

Scythe Katana

Wygląda na to, że Japończycy planują zdobycie również naszego rynku chłodzenia procesorów. Prócz modelu Ninja do naszych testów trafiło najnowsze dzieło firmy Scythe - zestaw Katana. Już na wstępie uprzedzam, że jest to całkowite przeciwieństwo wcześniejszego produktu. Nie tylko dlatego, że nie został przystosowany do pracy pasywnej, posiada w zestawie wentylator, ale także dlatego, że jest... mały!

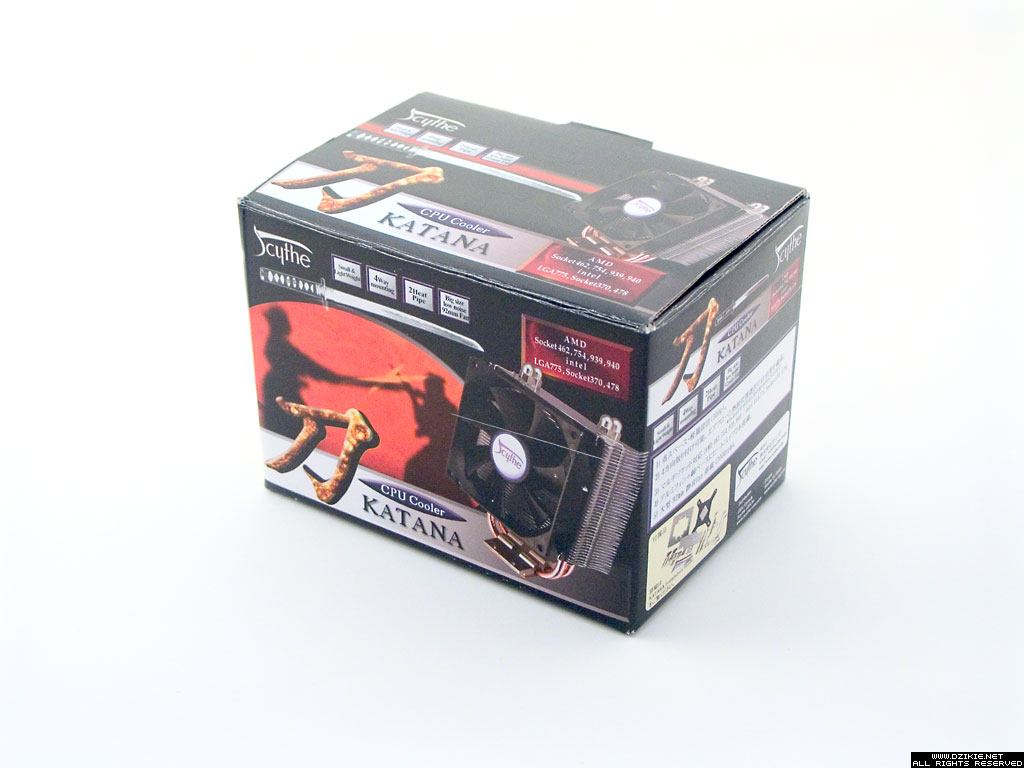

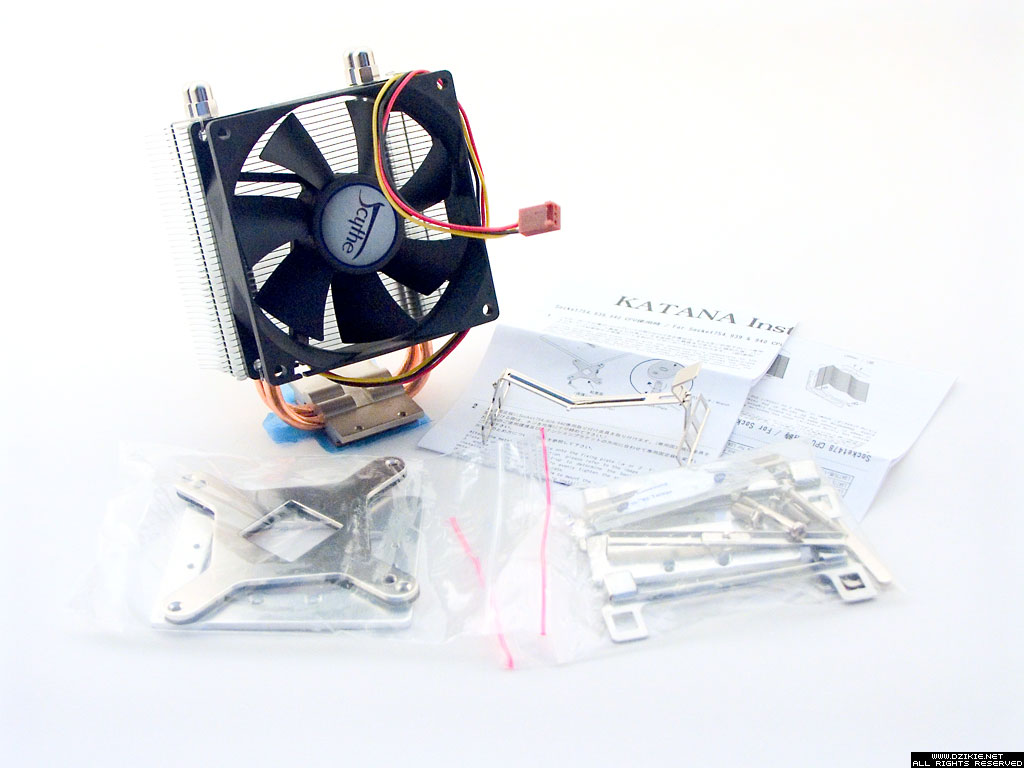

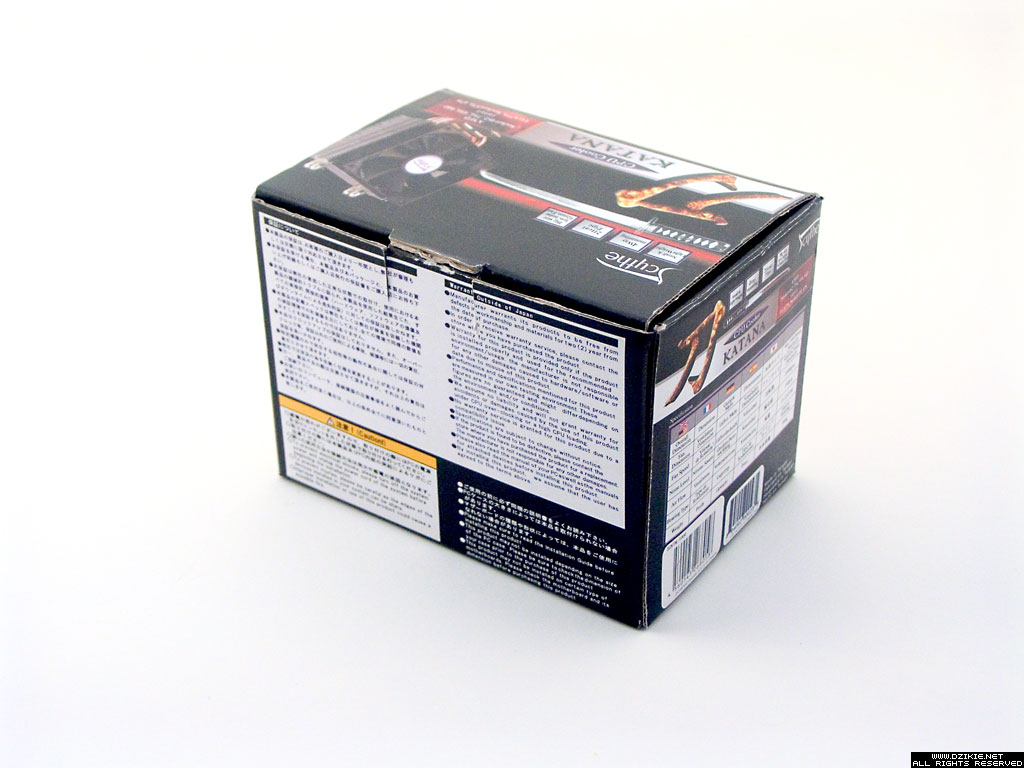

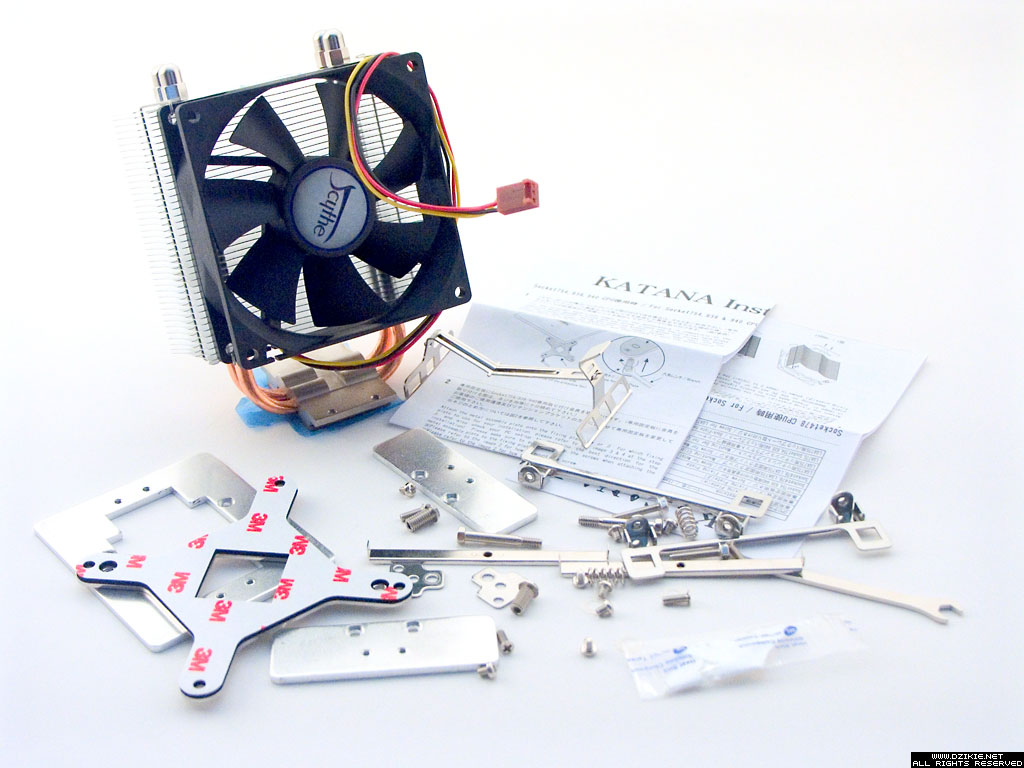

Scythe Katana został zapakowany w małe kartonowe pudełko z licznymi nadrukami i informacjami w dwóch językach, tak jak w przypadku Ninja (japoński i angielski). Wewnątrz, oprócz radiatora z zamontowanym wentylatorem (przy pomocy dwóch drucików), znajdziemy całkiem sporą gromadkę dodatków i akcesoriów, głównie montażowych. Spis zawartości zestawu poniżej.

• Dwie sztuki instrukcji obsługi
• Zapinka dla Socket A
• Backplate dla S754, S939, S940 i LGA775 (prawie identyczna jak w przypadku Scythe Ninja)
• 2x ramka montażowa dla LGA775
• 4x śrubki do montażu koszyka dla LGA775
• 4x podkładki izolujące dla LGA775
• Pasta termoprzewodząca w woreczku
• Klucz do przykręcenia śrub w backplate oraz montujących w A64
• 2x śruba do montażu backplate dla A64
• 2x śruba + 2x sprężyna do montażu coolera na A64
• 2x śruba do montażu na LGA775 i S478
• 8x mała śrubka do zmontowania zapinki
• 2x zapinka dla LGA775 i S478
• 5 częściowy zestaw montażowy do złożenia i przykręcenia do radiatora w zależności od orientacji podstawki procesora

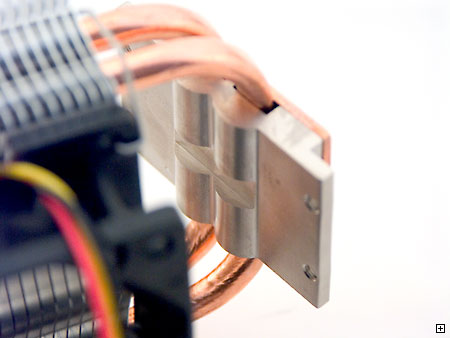

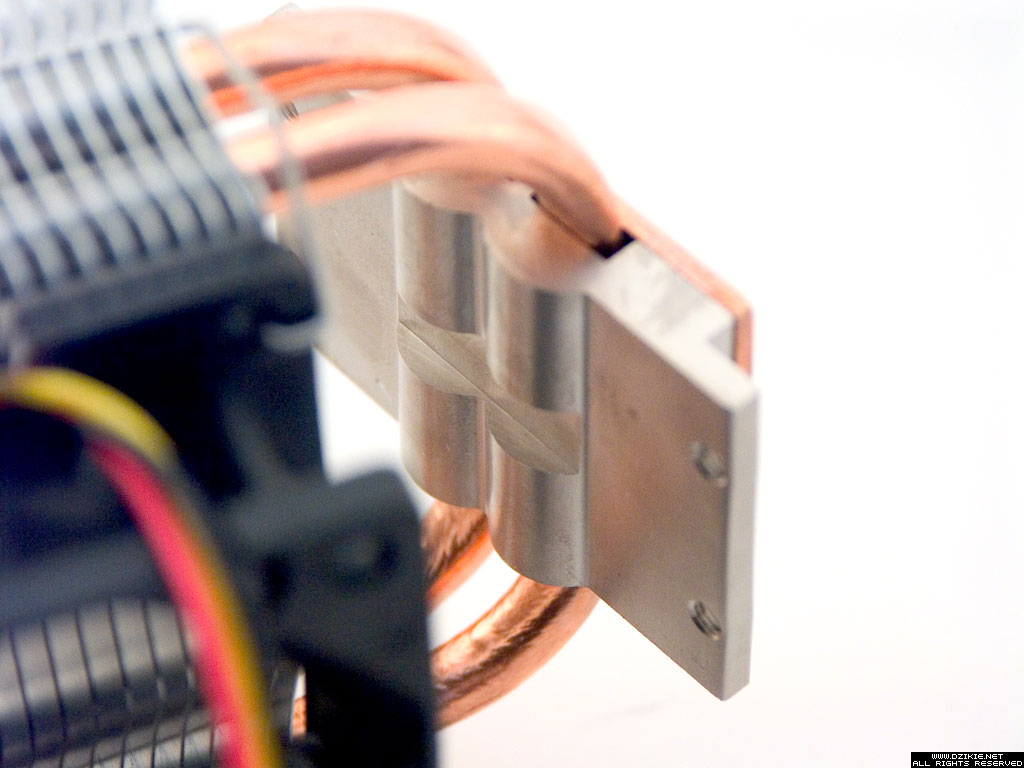

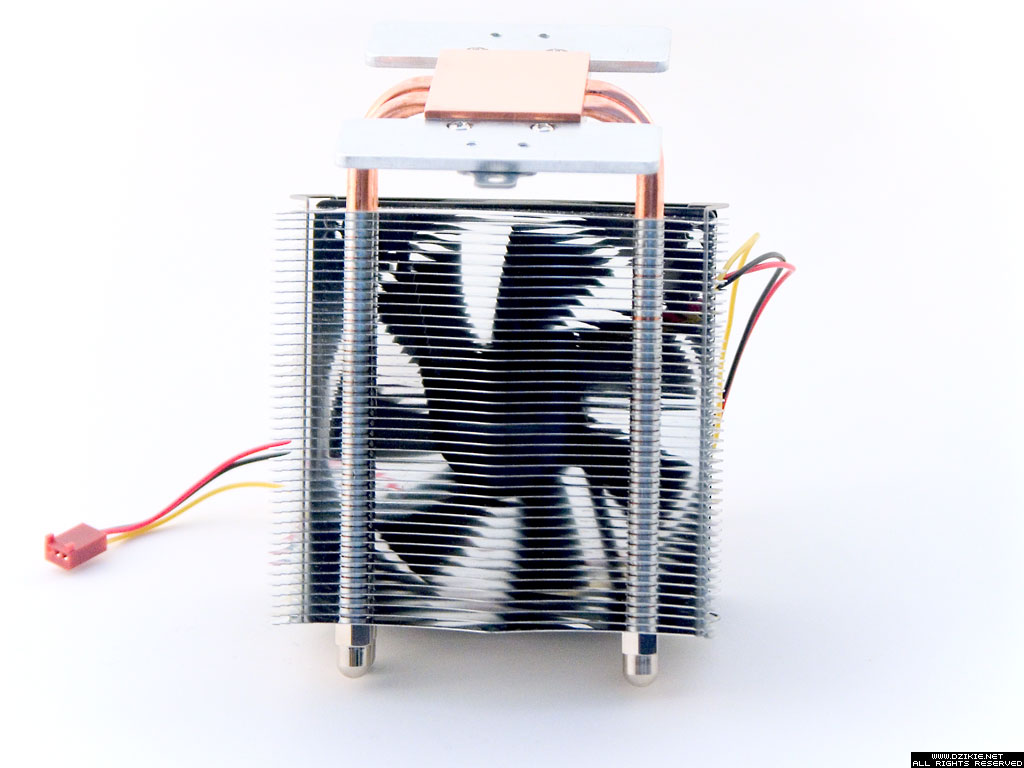

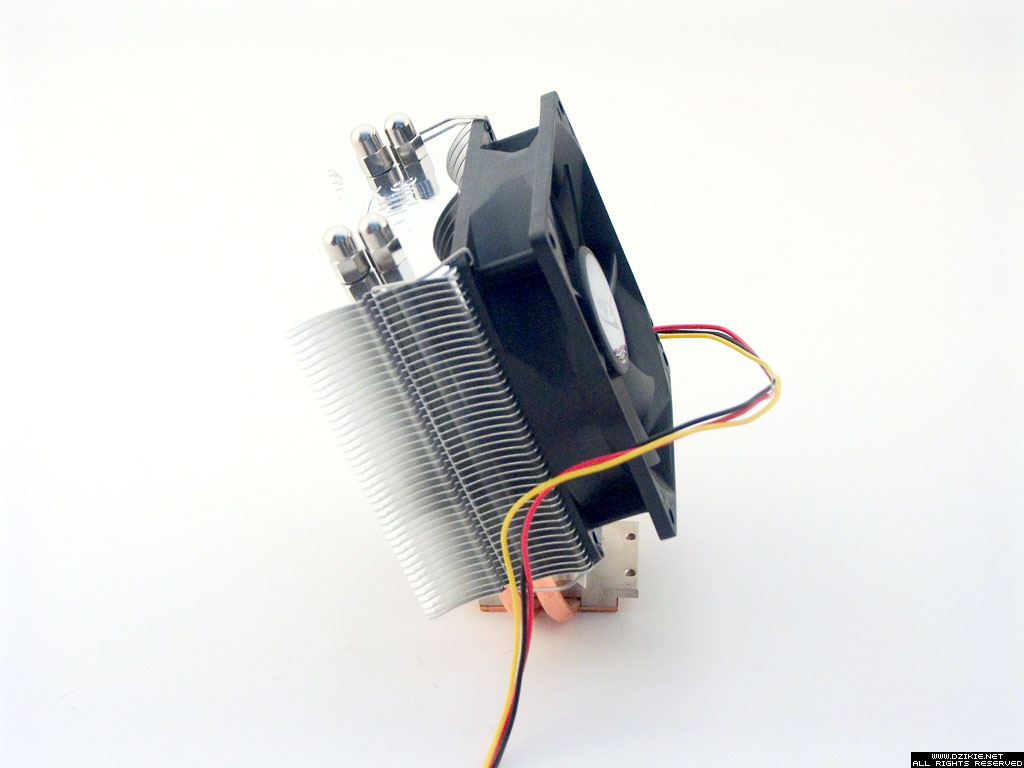

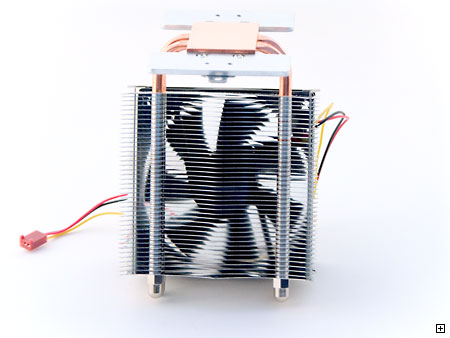

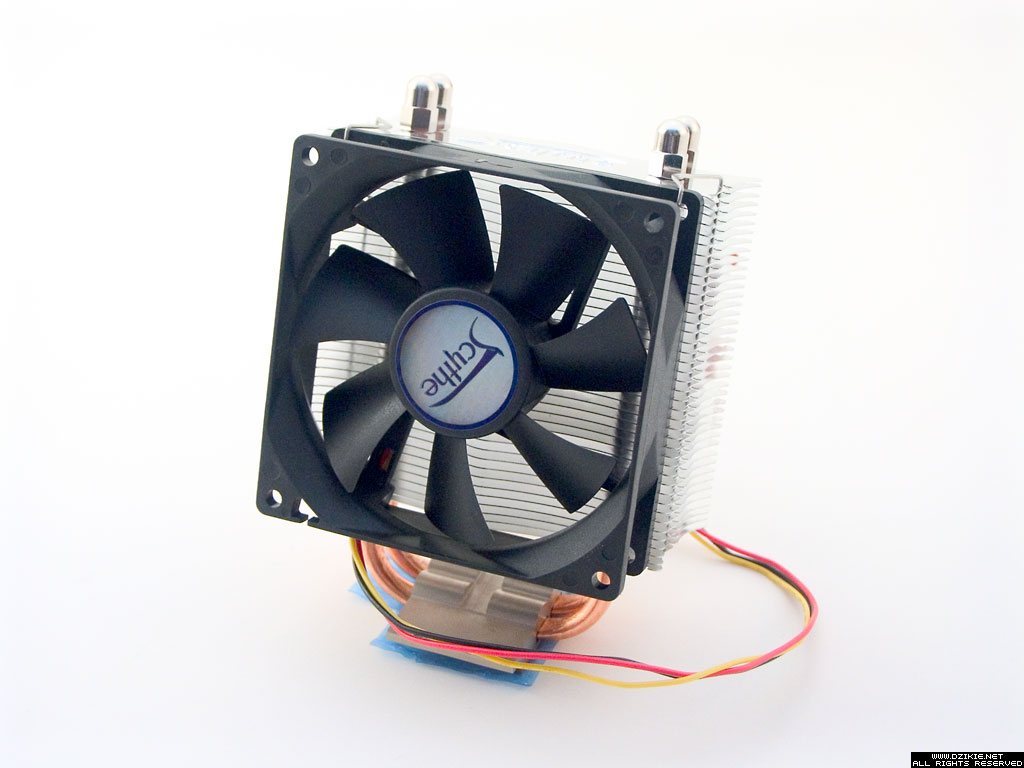

Katana to kolejna konstrukcja przypominająca wieżę. Tak jak w wypadku podobnych zestawów i tutaj mamy rurki Heatpipe (w przypadku Katany 2 sztuki) zgięte w literę "U" i przytwierdzone do podstawy. Zasadniczą jednak różnicą między podobnymi konstrukcjami jest nachylenie ciepłowodów do płaszczyzny podstawy. Według producenta ma to usprawnić działanie Heatpipe w przypadku gdy zamontujemy zestaw tak, jak pokazano w instrukcji (na końcu zdjęcie z montażu).

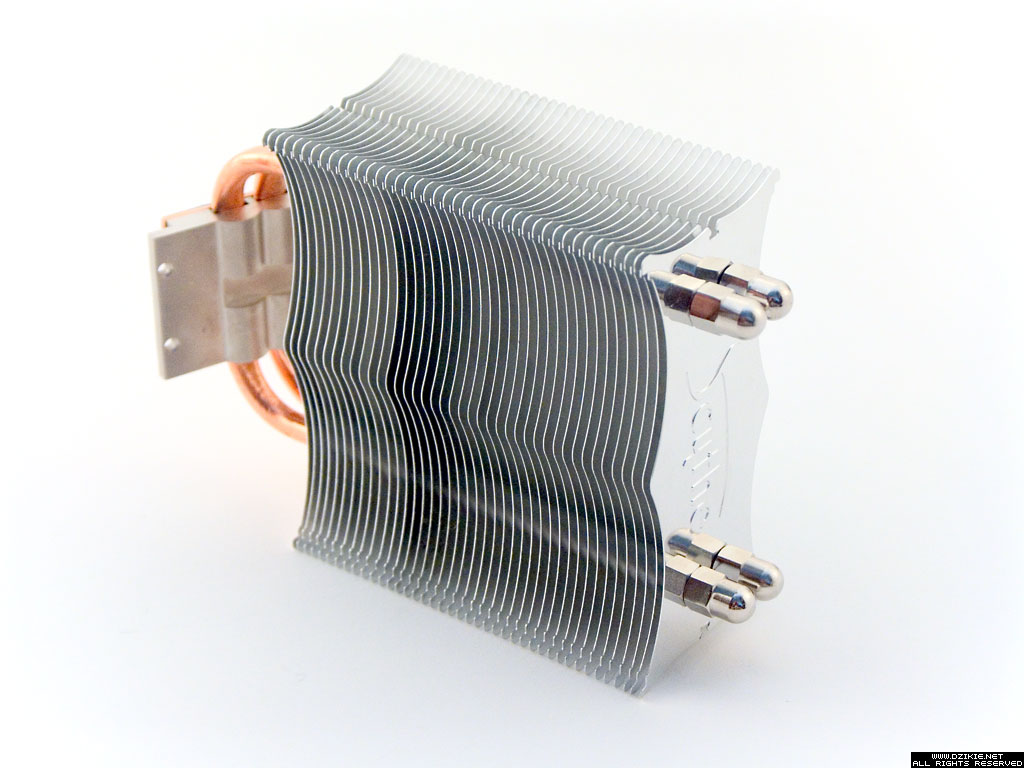

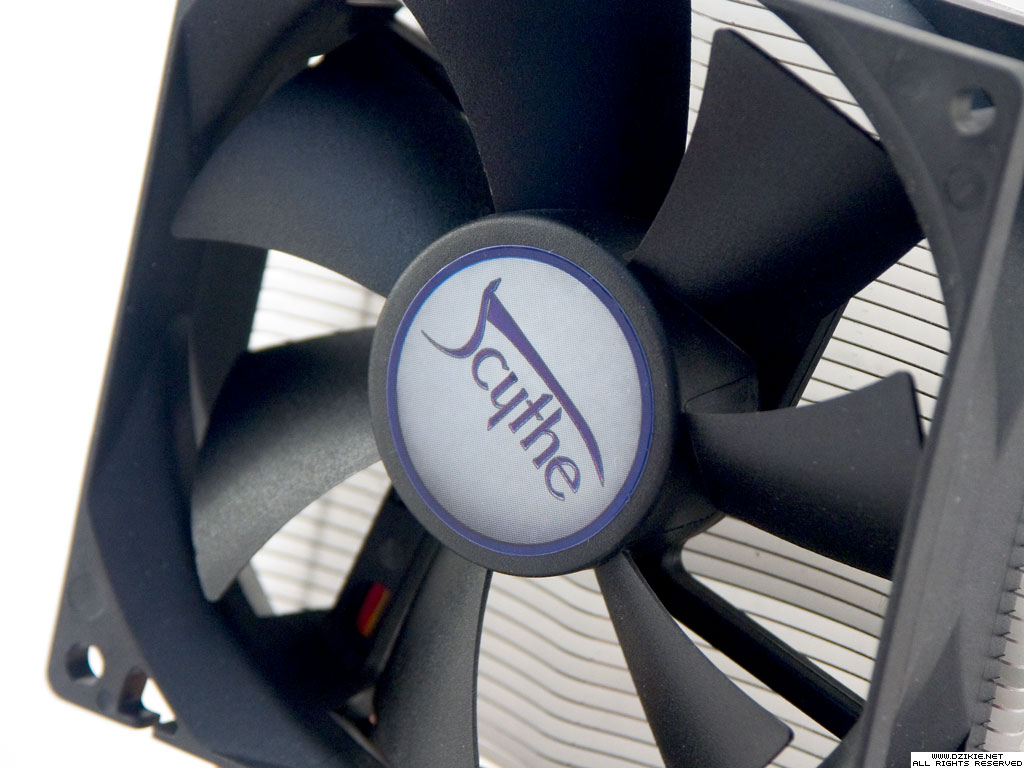

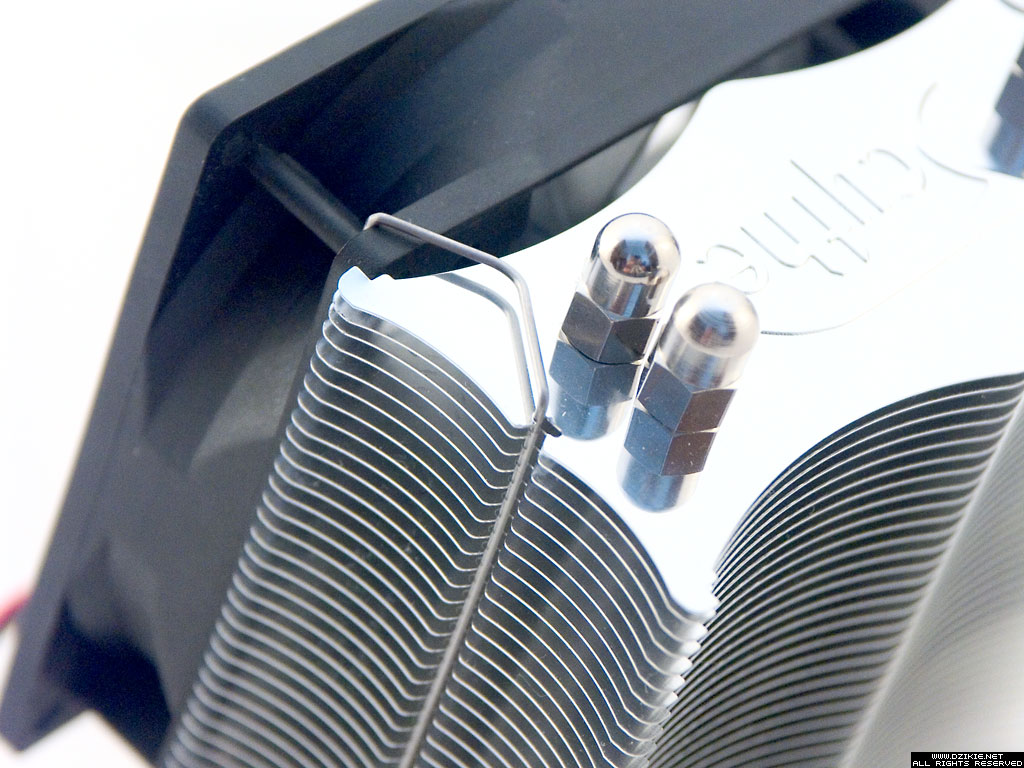

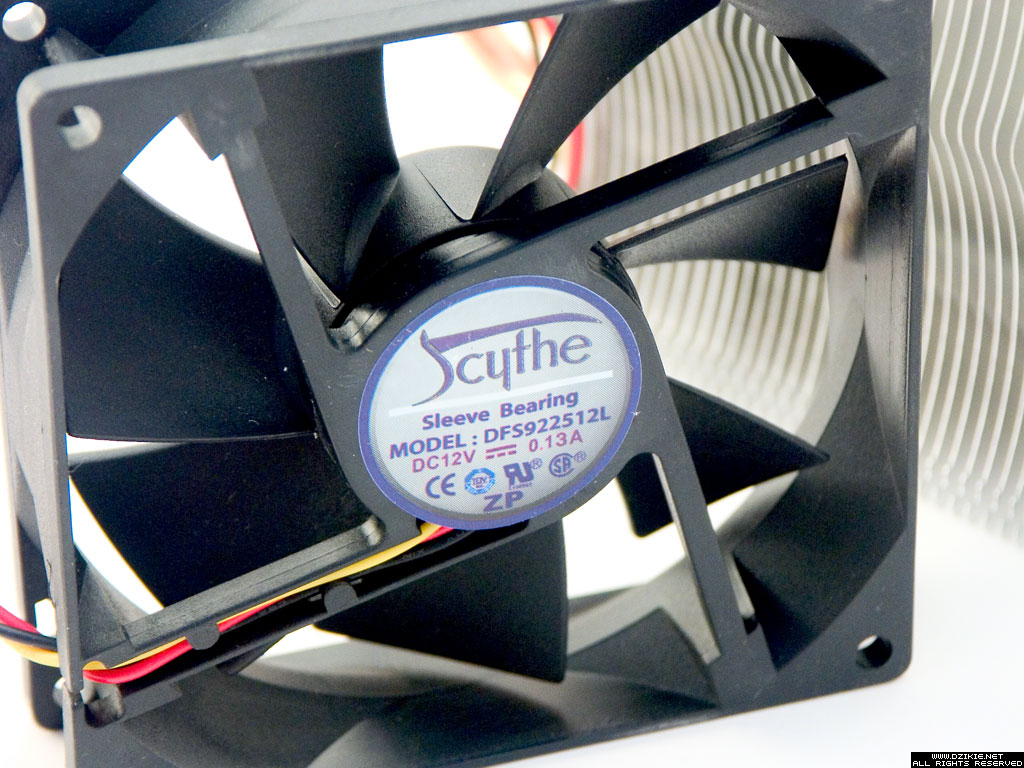

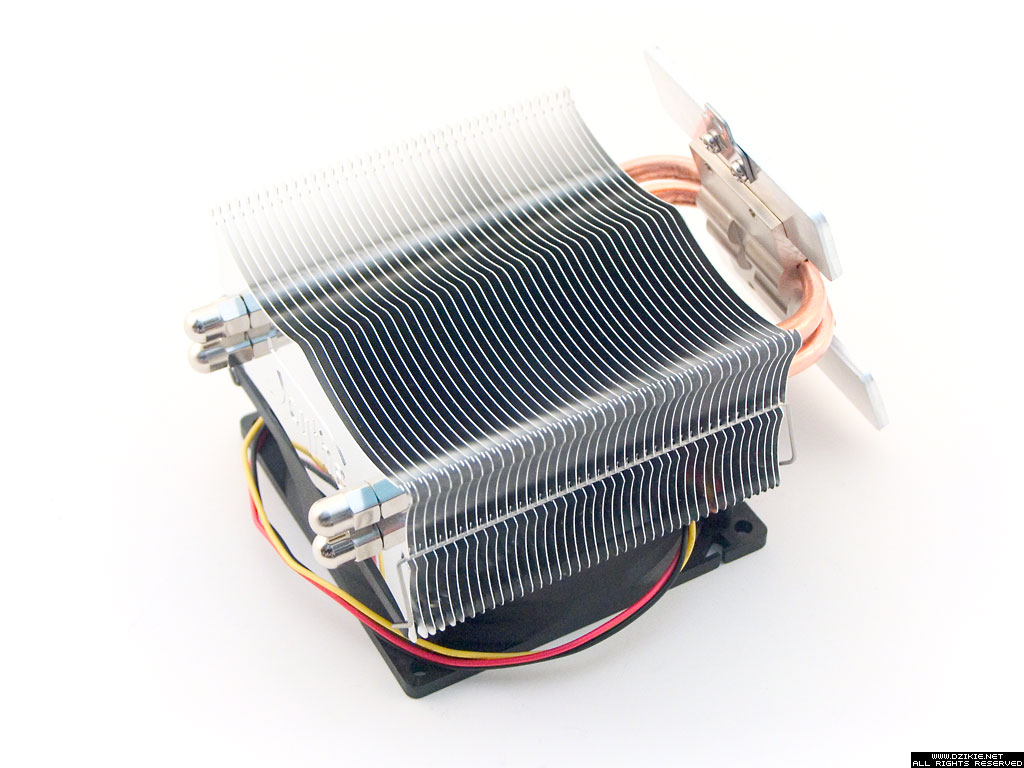

Radiator odbierający ciepło z 4 kolumn Heatpipe składa się z 41 aluminiowych blaszek w ciekawym kształcie z wcięciami z boku dla zapinek wentylatora, w który, oczywiście, zestaw jest wyposażony fabrycznie. Jest to jednostka o średnicy 92 mm i grubości 25 mm zaopatrzona w łożysko cierne, charakteryzująca się niskim poziomem hałasu (mogę to potwierdzić po testach organoleptycznych). Dzięki wykorzystaniu drucików do montażu wentylatora mamy możliwość np. jego przeniesienia na drugą stronę radiatora lub całkowity demontaż, co jednak szczerze odradzam, chyba, że będziemy chłodzić bardzo wolny procesor.

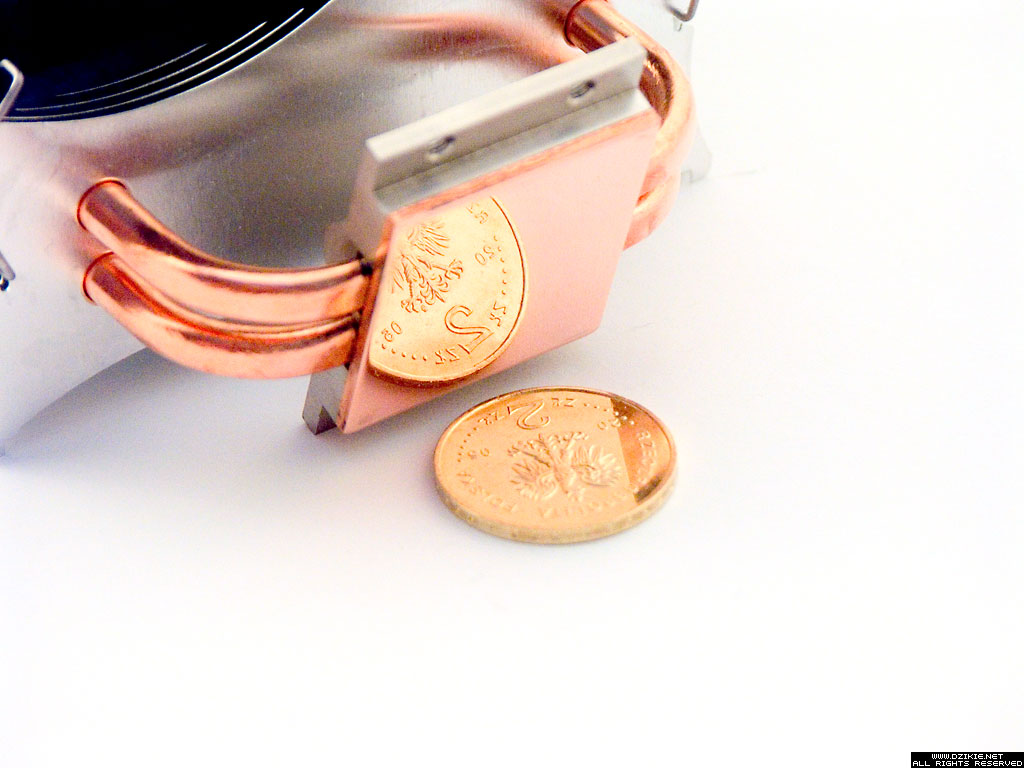

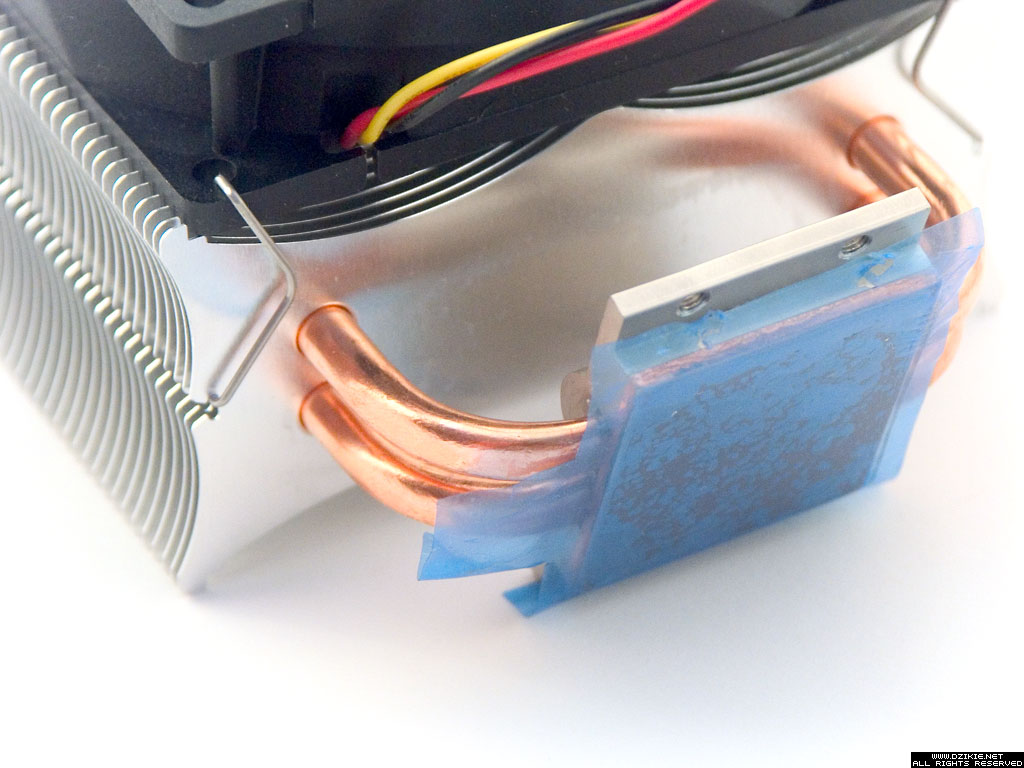

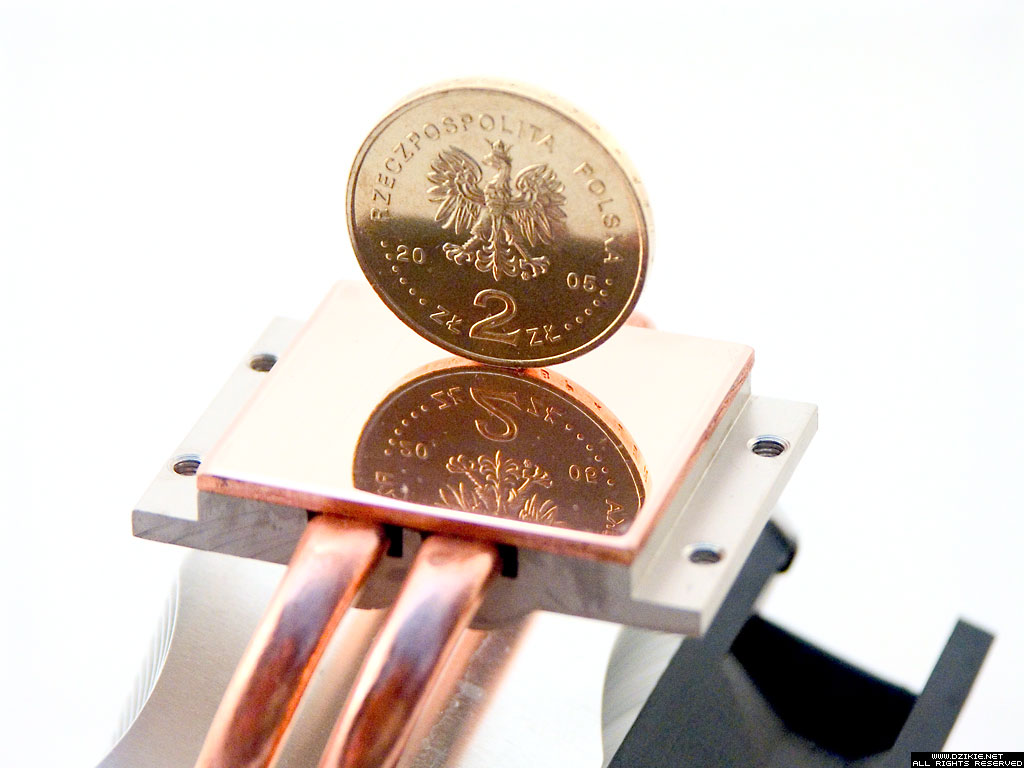

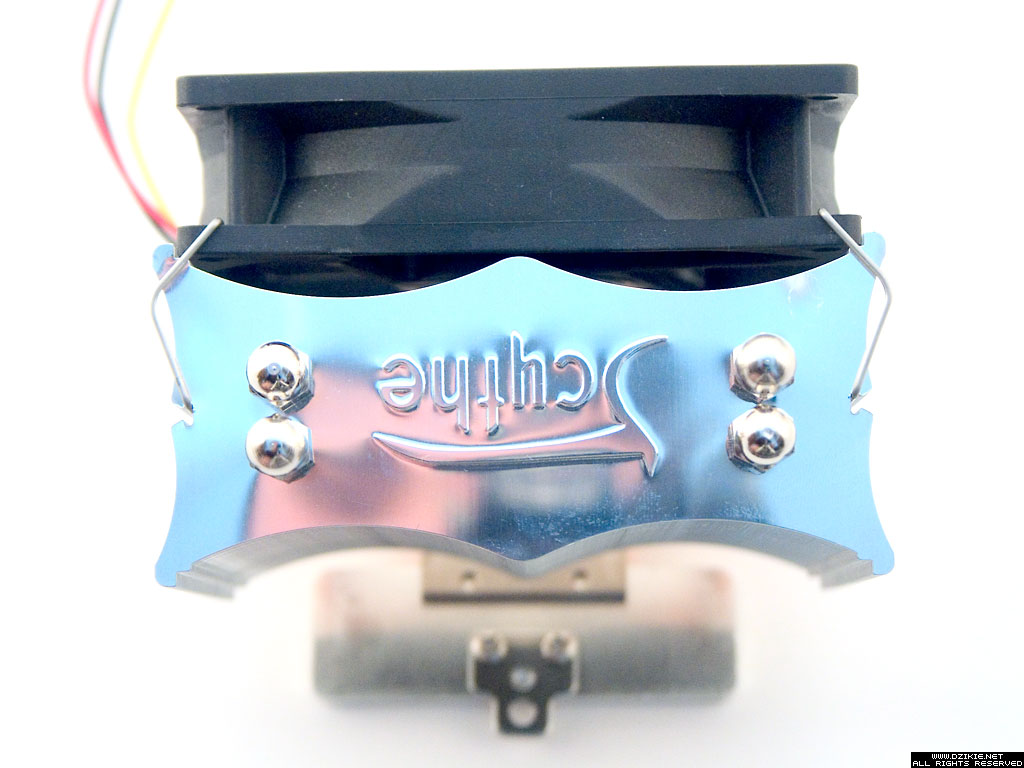

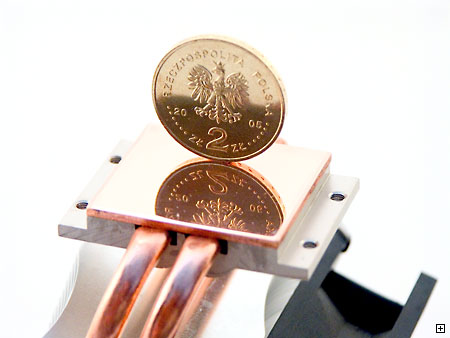

Wszystkie szczegóły, tak jak w przypadku większego brata, zostały dopieszczone. Łatwo zauważyć takie "smaczki" jak wypolerowaną górną blaszkę radiatora i wybite logo firmy, zaokrąglone krawędzie żeber, zakończenie ciepłowodów śrubkami i... idealna wręcz powierzchnia styku z procesorem! Wygląda na to, że Katana pod tym względem wypadła najlepiej ze wszystkich testowanych dzisiaj zestawów. Idealnie równa i wypolerowana na "lustereczko". Jak widać można... gratulacje dla producenta.

Zanim przejdziemy do przedstawienia specyfikacji technicznej Katany, chciałbym wrócić do czegoś, o czym pisałem na początku. Mam tutaj na myśli wagę i rozmiary tej konstrukcji. Całość waży zaledwie 300 gram! Rozmiary też są bardzo drobne jak na zestaw oparty o Heatpipe. Właśnie niska waga i małe rozmiary pozwoliły producentowi przystosować Katane również do współpracy z procesorami obsadzonymi w gnieździe Socket A (specyfikacja tej podstawki dopuszcza coolery właśnie o masie do 300 g) bez konieczności montowania tzw. backplate! Redukcja wagi, rozmiarów, kompatybilność z każdym Socket A (montaż na zapinkę) i dobra wydajność... żeby tylko cena nie była za wysoka, a zestaw na pewno znajdzie wielu nabywców! Poniżej specyfikacja techniczna produktu.

• Wymiary 98 x 96 x 130mm (dł. x szer. x wys.).
• Materiał: miedź (podstawa, Heatpipe) oraz aluminium (radiator).
• Ilość Heatpipe: 2 sztuki, średnica 6 mm.
• Waga: 300 gram.
• Ilość finów: 41.
• Wymiary wentylatora: 92 x 25 mm.
• Zakres napięć pracy wentylatora: 5-12V.
• Natężenie prądu: 0,13 A.
• Moc: 1.56 W.
• Przepływ powietrza: 35.12 CFM.
• Łożysko cierne.
• Obroty: 2000 RPM.
• Poziom hałasu: 25 dBA.
• Wtyczka: 3PIN.
• Długość przewodu zasilającego: ~30 cm.
• Kompatybilność: S478, S775, S754, S939, S940, wszystkie modele, Socket A wszystkie modele.

Jeżeli zakupiliśmy Katane w celu chłodzenia przy jej pomocy procesorów umieszczonych w gnieździe Socket A, to spotka nas miła niespodzianka, o której już wspominałem. Zamontowanie chłodzenia zajmie nam nie więcej jak minutę (zakładając, że jesteśmy w tym sprawni). Wystarczy przygotować procesor i radiator z odpowiednią zapinką (opiera się na 3 ząbkach po każdej ze stron gniazda).

W tym miejscu opiera się zwykła (znana z czasów królowania Duronów i Celeronów) metalowa zapinka na Socket A.

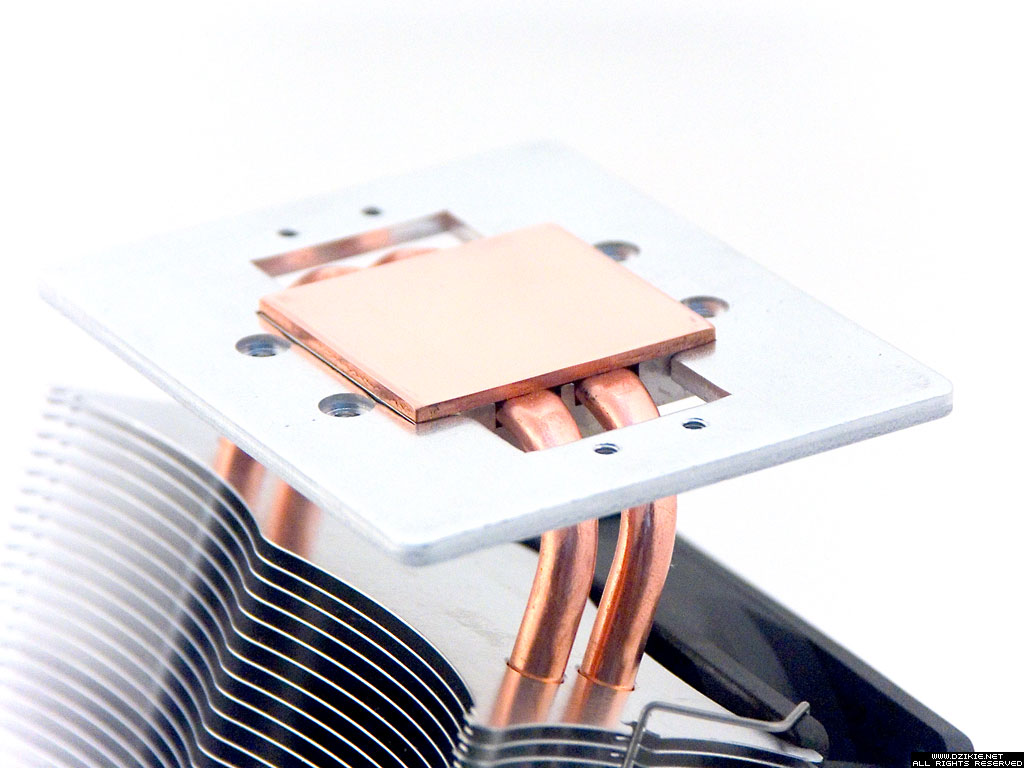

W naszym przypadku (montaż na platformie AMD Athlon64) będziemy musieli złożyć z dołączonych w zestawie części specjalną platformę, w którą wsuniemy śruby ze sprężynami, a następnie wkręcimy je we wcześniej podłożony pod płytę główną backplate. Ze względu na opisywaną wcześniej modyfikację "plecków" z zestawu Ninja postanowiłem wykorzystać właśnie ją, a nie dołączoną do zestawu Katana, dlatego, że są one prawie identyczne i szkoda mi było "niszczyć" kolejnej.

W zależności od ułożenia gniazda CPU będziemy musieli wybrać, który zestaw montujący wykorzystamy.

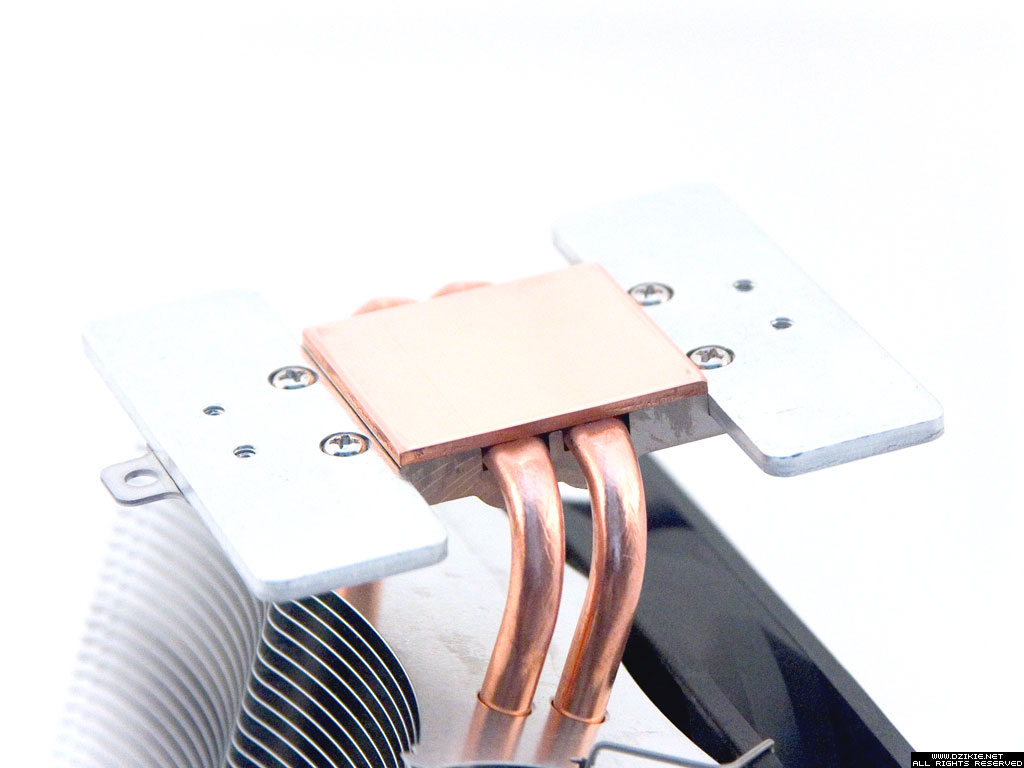

Producent uwzględnił fakt, że na płytach głównych nie zawsze podstawki są ułożone tak samo (pionowo, poziomo). Dlatego w zestawie znajdują się części umożliwiające dostosowanie położenia coolera względem podstawki. W jednym z przypadków (gdy nasze gniazdo CPU jest ułożone pionowo) będziemy musieli przygotować się na dokręcanie śrub mocujących przy pomocy klucza, gdyż nie będzie możliwości wsunięcia w nie śrubokręta... jak widać producent przewidział wszystkie możliwości i rozwiązał za nas problemy, na które moglibyśmy napotkać podczas montażu! Brawo!

Producent zaleca taki sposób montażu zestawu (w takim położeniu).

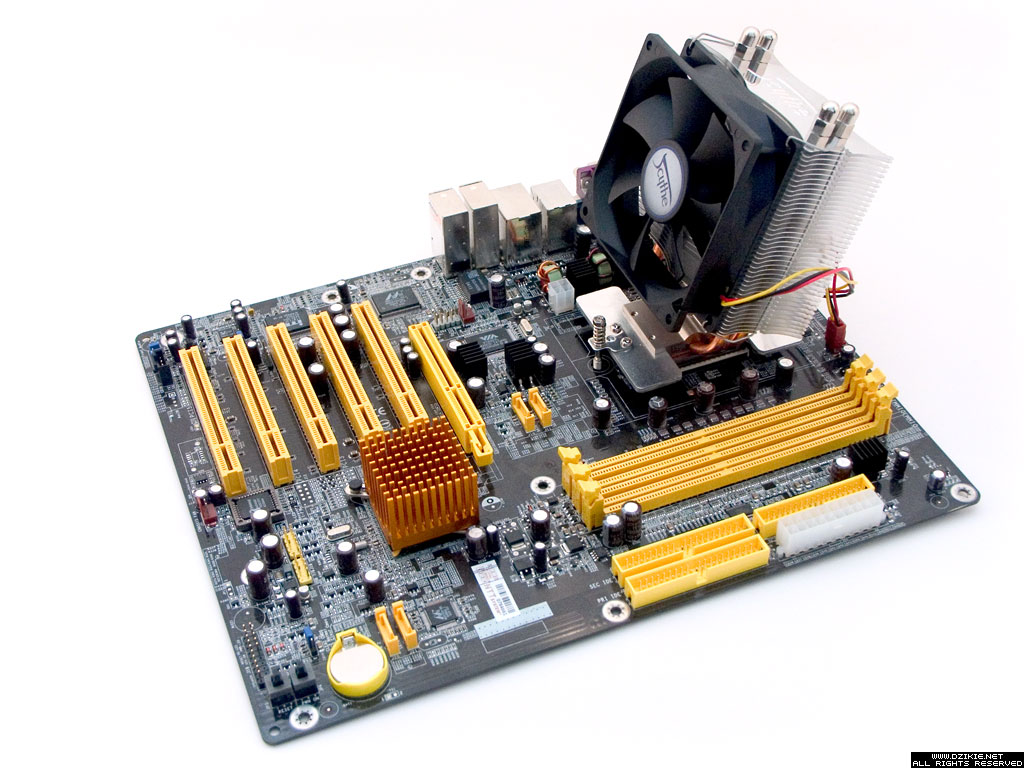

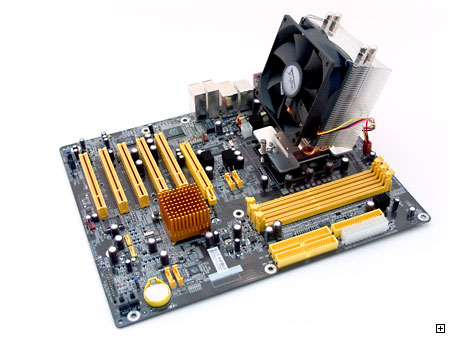

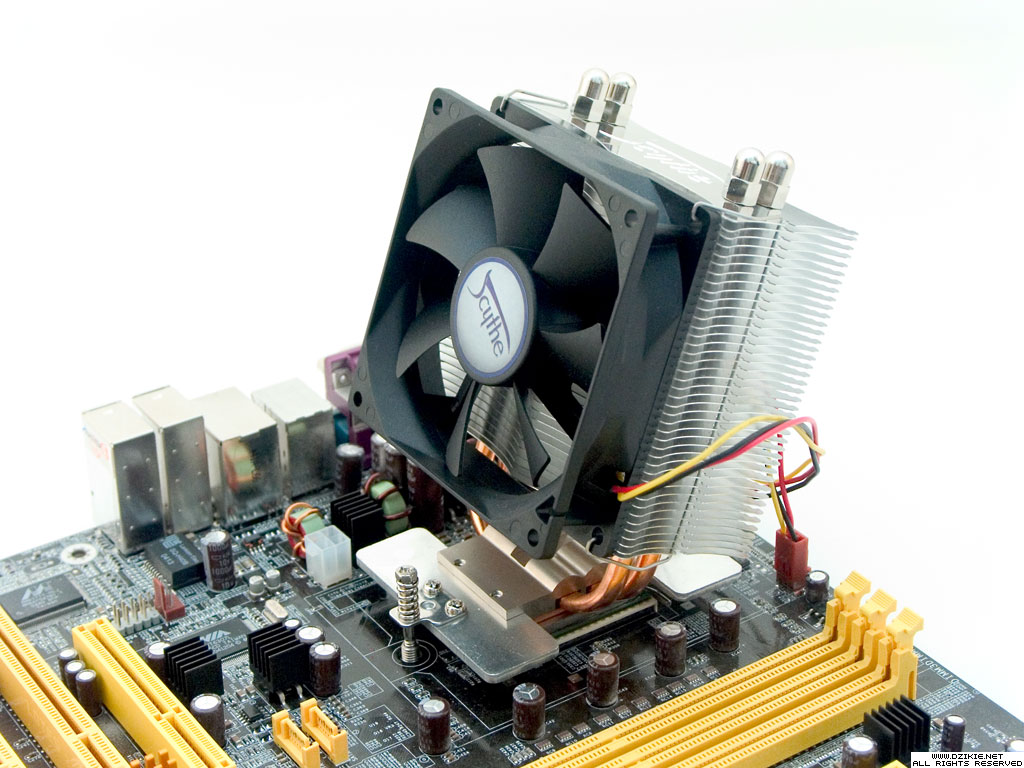

Waga lekka! Cooler Scythe Katana zamontowany!

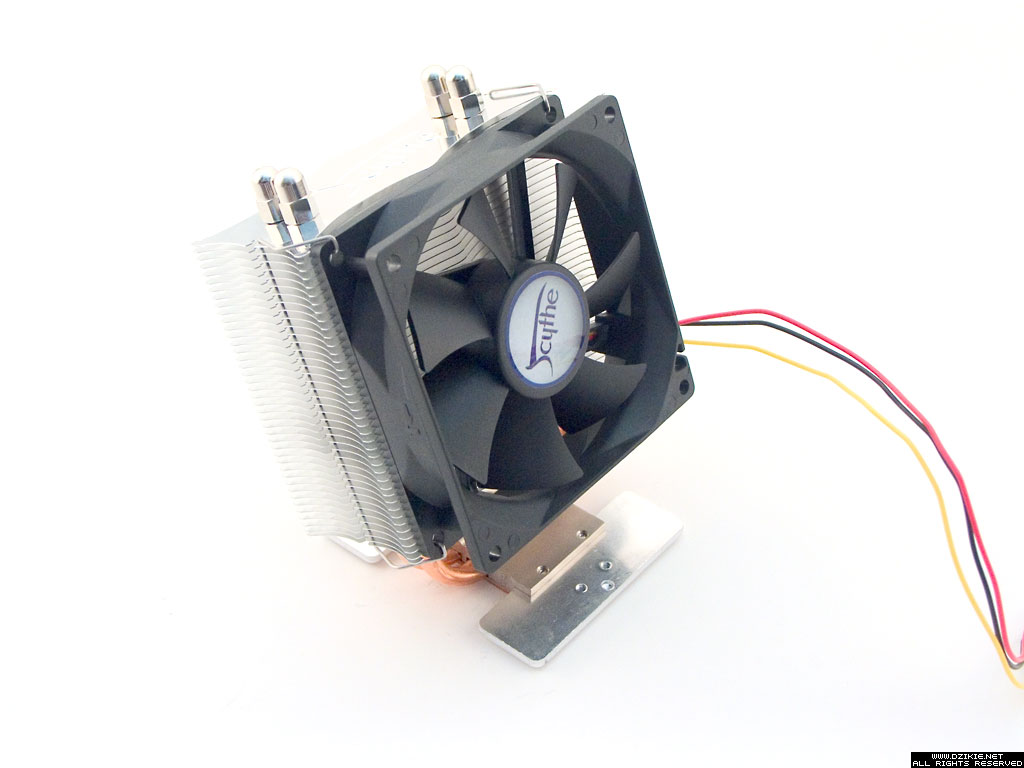

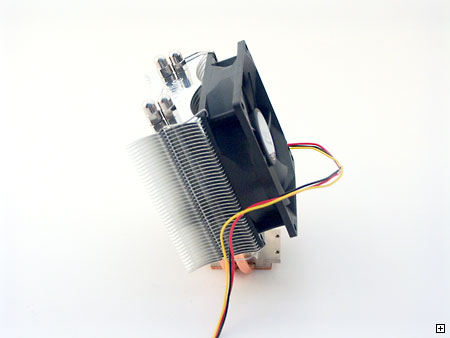

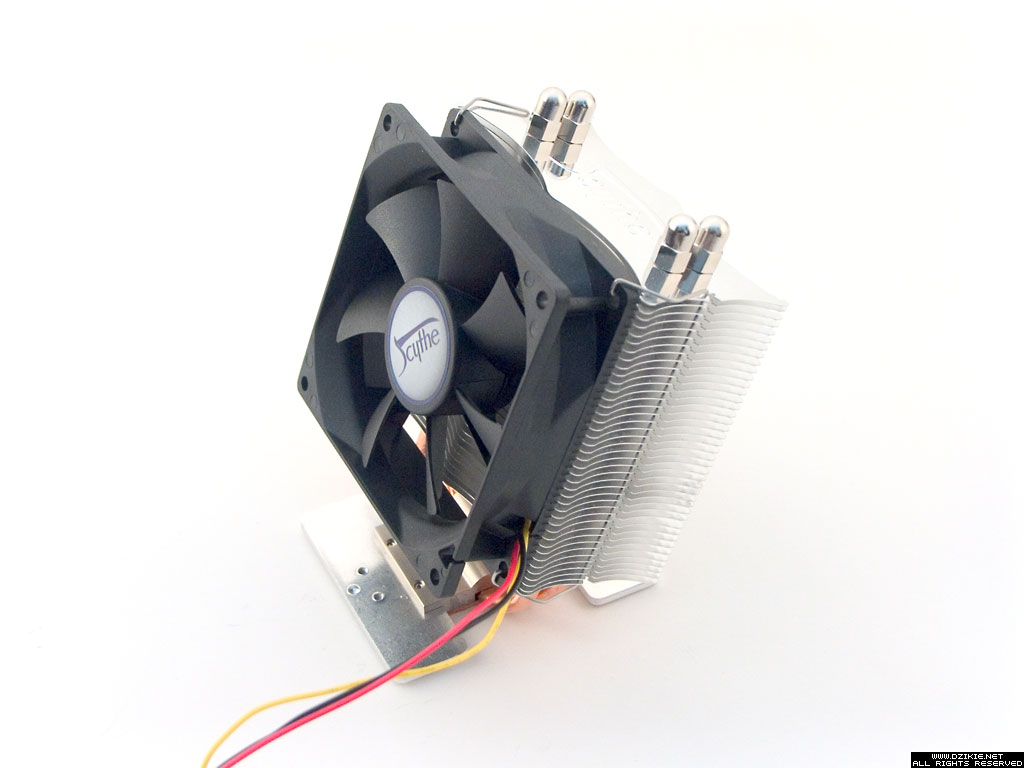

W tym miejscu powinienem napisać parę słów na temat przemyśleń z użytkowania tego zestawu. Naprawdę ciężko jest mu coś zarzucić. Podczas testów to był jeden z nielicznych coolerów, który tak naprawdę nie sprawił żadnego problemu (docisk, montaż, demontaż, praca, hałas). Jedynie może przeszkadzać trochę pracochłonne przygotowanie go do montażu, jednak z drugiej strony - jak często zmieniacie chłodzenie Waszych CPU? Bo chyba nie tak często jak ja podczas ostatnich 2 tygodni... Na koniec jeszcze kilka zdjęć Katany.
