Pojedynek na szczycie! Nowy Zalman w natarciu!

Zalman 7000B-AlCu i 7700-AlCu

Starsza siostra serii CNPS9000 niewątpliwie jest znana wszystkim. Modele o nazwach rozpoczynających się cyfrą "7" już w dniu premiery (czy ktoś pamięta jeszcze tak odległe czasy?) zdobyły rynek, zarówno kompatybilnością i prostotą konstrukcji, ale przede wszystkim ogromną, jak na tamte czasy, wydajnością. W całej serii znajduje się sporo różnych modeli, różniących się wielkością, materiałem, wentylatorami oraz wyposażeniem. Co ciekawe Zalman doczekał się naśladowników - w ich ślady poszła firma Pentagram wydając na rynek całą serię coolerów Freezone, przeznaczonych także na karty graficzne, łudząco podobnych do konstrukcji Zalmana, jednak znacząco tańszych. Oczywistą sprawą jest, że w naszym teście musiały się znaleźć modele oznaczone numerkiem "7". Niestety z powodu braków towaru na stanie w czasie testów, dostarczono nam jedynie dwie sztuki i to nie najmocniejsze - 7000B-AlCu oraz 7700-AlCu.

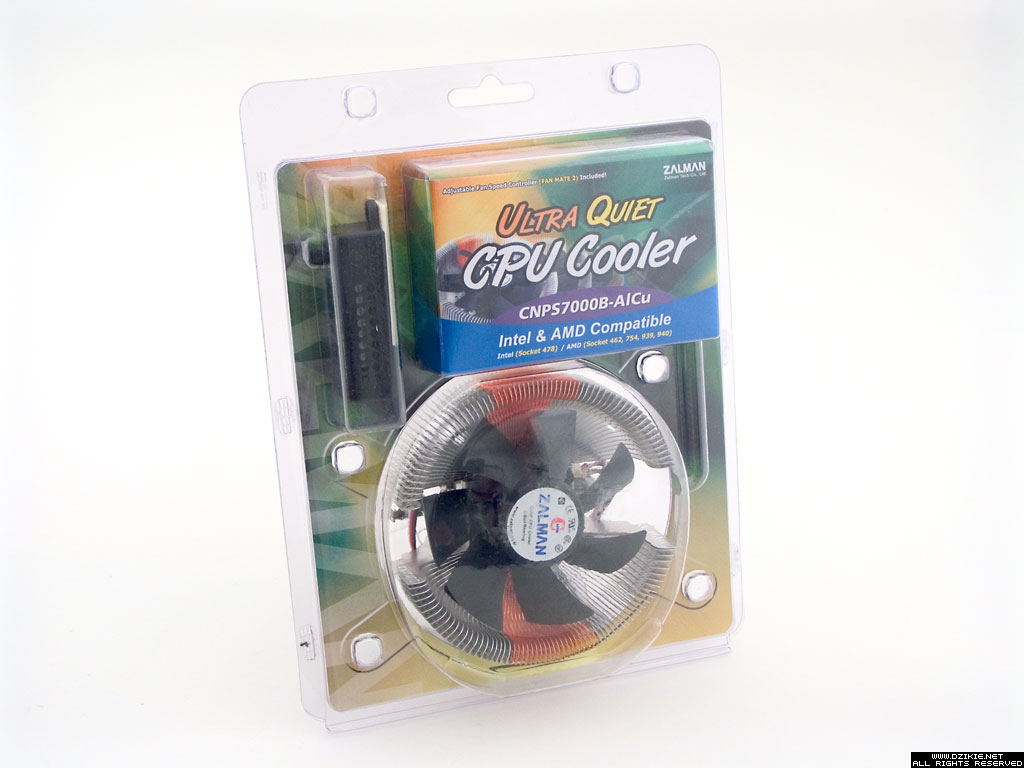

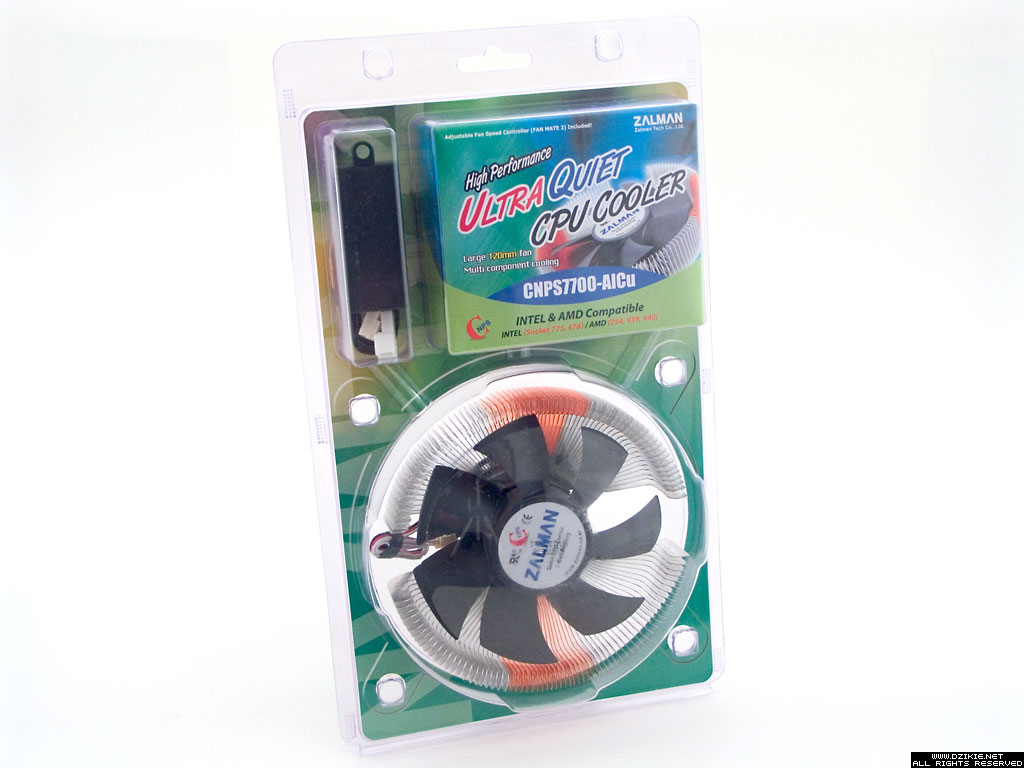

Opakowania w obu przypadkach to plastikowy blister z kartonową wkładką. Z tyłu nadrukowana skrócona instrukcja obsługi i dodatkowe informacje o produkcie. Wewnątrz cooler, kontroler obrotów Fan Mate 2 z okablowaniem i pudełeczko. A wewnątrz... wszystko poniżej.

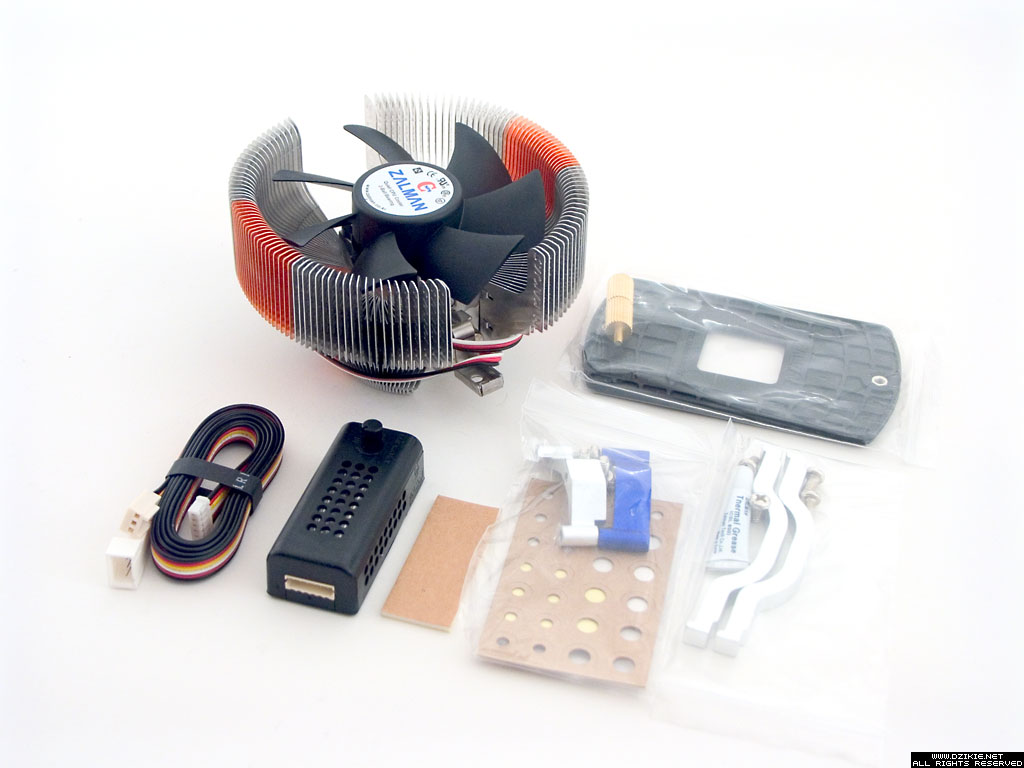

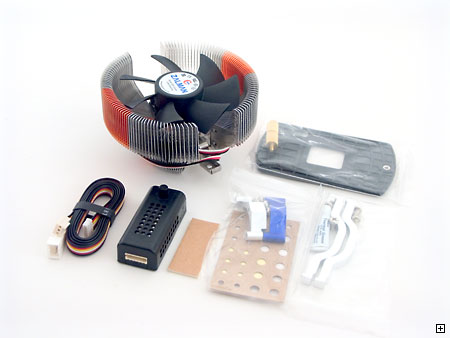

Zawartość akcesoriów CNPS7000B-AlCu

• Fan Mate 2 okablowaniem i dwustronną taśmą klejącą do montażu
• 4 śrubki montażowe
• Pasta termoprzewodząca w tubce
• Instrukcja obsługi (w językach angielskim i koreańskim)
• Dwie zapinki dla Socket 478
• Kilka różnej wielkości podkładek izolujących
• Zestaw do montażu na Socket A (dwa klipy - A i B oraz 4 śrubki)
• Backplate oraz dwie śruby dystansujące dla platformy A64
• Naklejka na obudowę

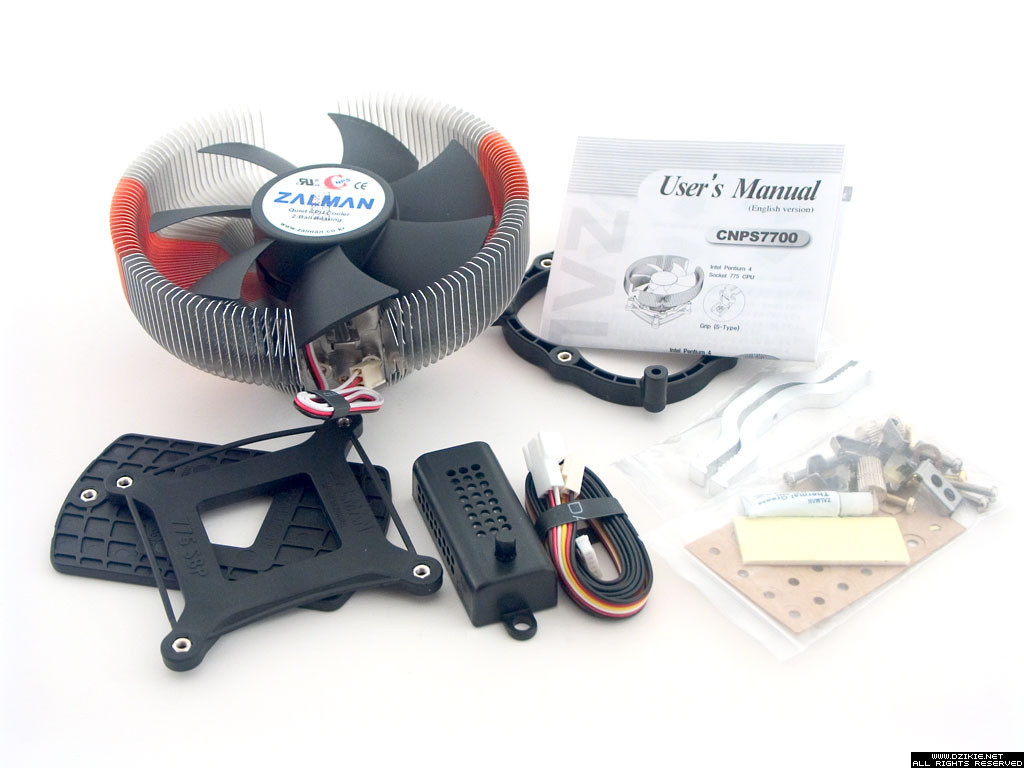

Zawartość akcesoriów CNPS7700-AlCu

• Fan Mate 2 okablowaniem i dwustronną taśmą klejącą do montażu
• 2x zapinka typu S i 2x zapinka typu L
• 4 śrubki montażowe
• Pasta termoprzewodząca w tubce
• Instrukcja obsługi (w językach angielskim i koreańskim)
• Dwie zapinki dla Socket 478
• Koszyk oraz backplate wraz z 4 śrubkami montażowymi dla platformy LGA775
• Kilka różnej wielkości podkładek izolujących
• Backplate oraz dwie śruby dystansujące dla platformy A64
• Naklejka na obudowę

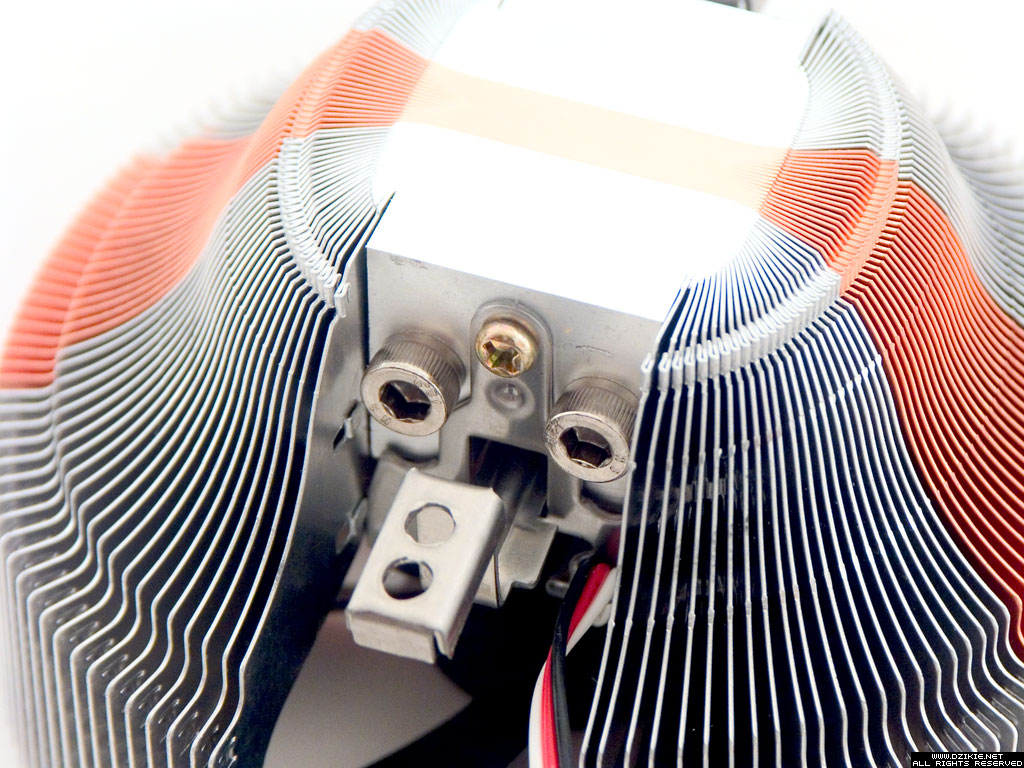

Obie konstrukcje różnią się między sobą przede wszystkim wielkością i drobną zmianą w zapince. W przypadku modelu 7000B jest ona jednoczęściowa, a w 7700 mamy możliwość zmiany ramion - przyczyną jest dostosowanie tego produktu do współpracy z LGA775.

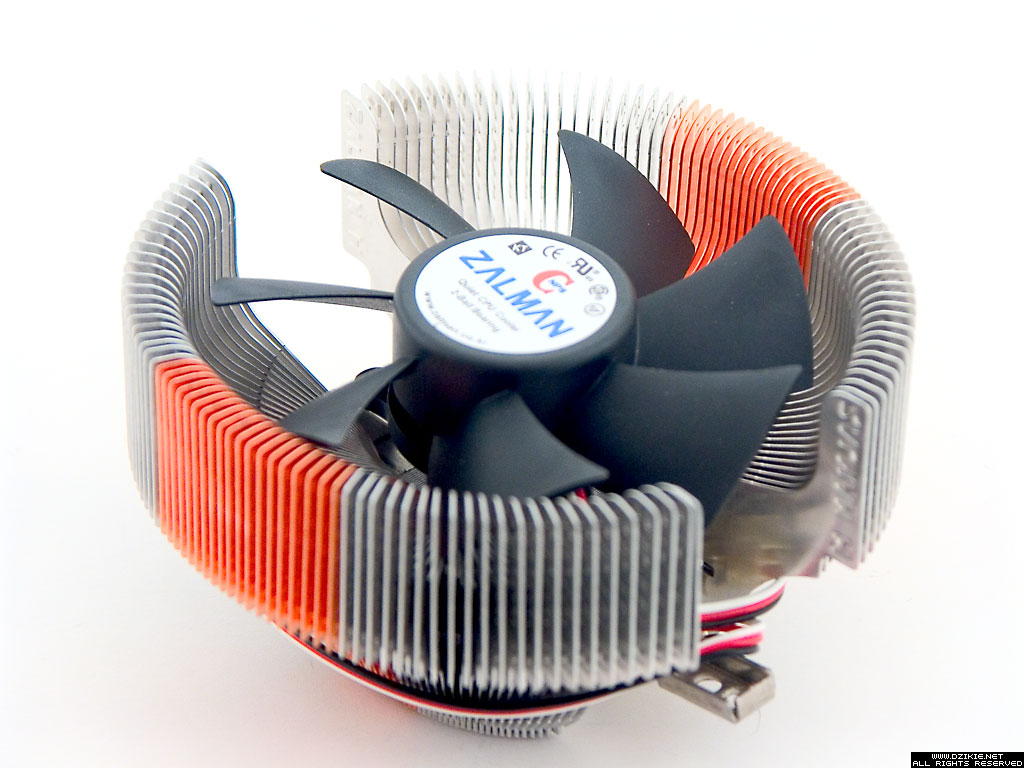

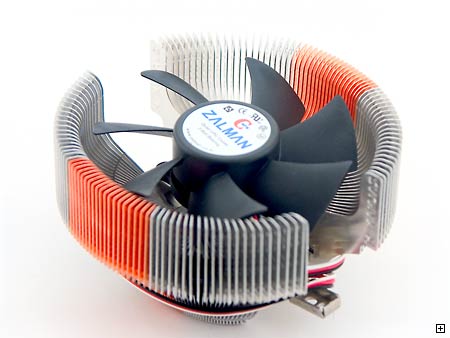

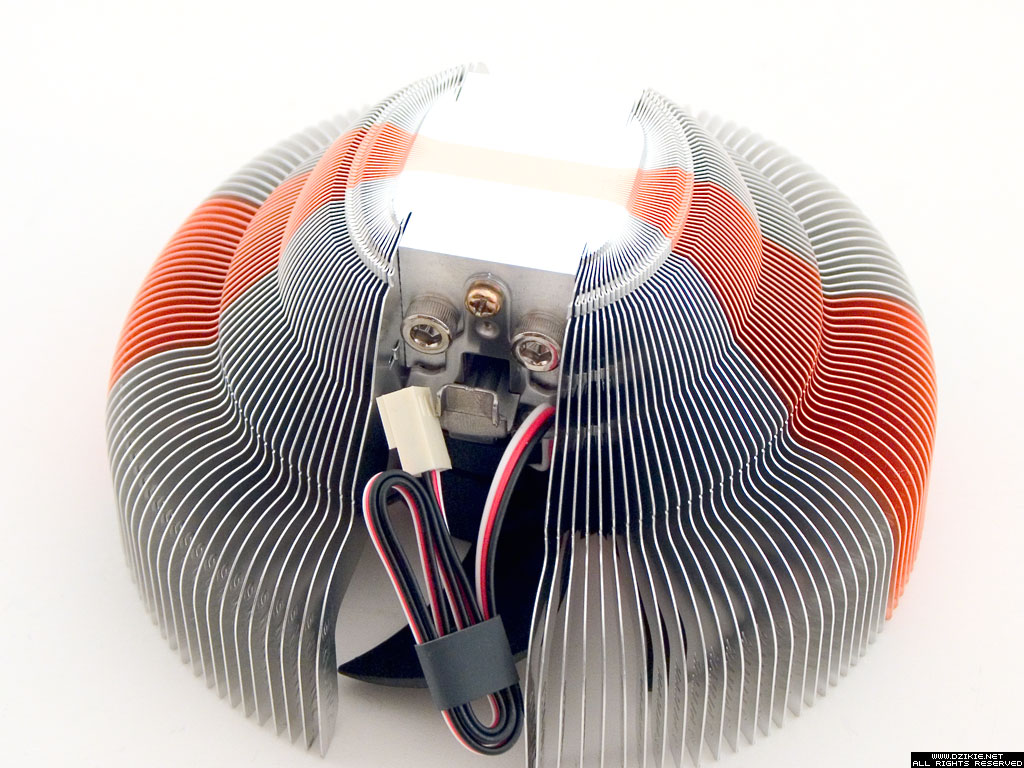

Ciężko jest opisywać produkty, które na rynku goszczą od bardzo dawna i podejrzewam, że większość z Was miała z nimi do czynienia osobiście, lub czytała na ich temat niejeden tekst. Ale dla przypomnienia - tzw. konstrukcja "orb", czyli centralnie umieszczony (nad rdzeniem) wentylator i otaczające go od spodu i boku blaszki radiatora. Zastanawiacie się jak wykonuje się takie coolery? Nic prostszego! Najpierw należy przygotować odpowiednią ilość blaszek (w przypadku naszych modeli nie są takie same - część jest aluminiowa, część miedziana), a następnie sprasować je w środku, skręcić śrubami, a resztę rozłożyć... nie mówiłem, że proste?

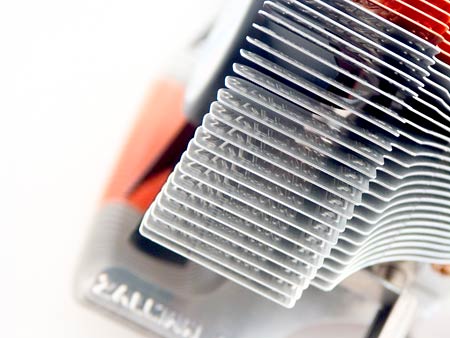

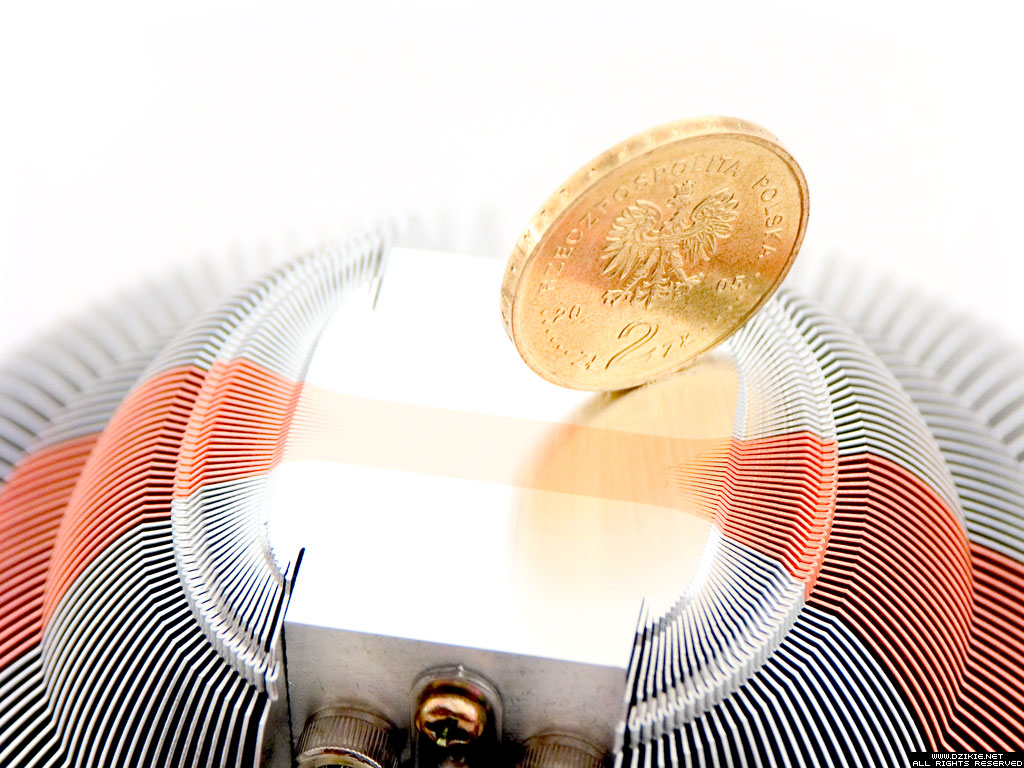

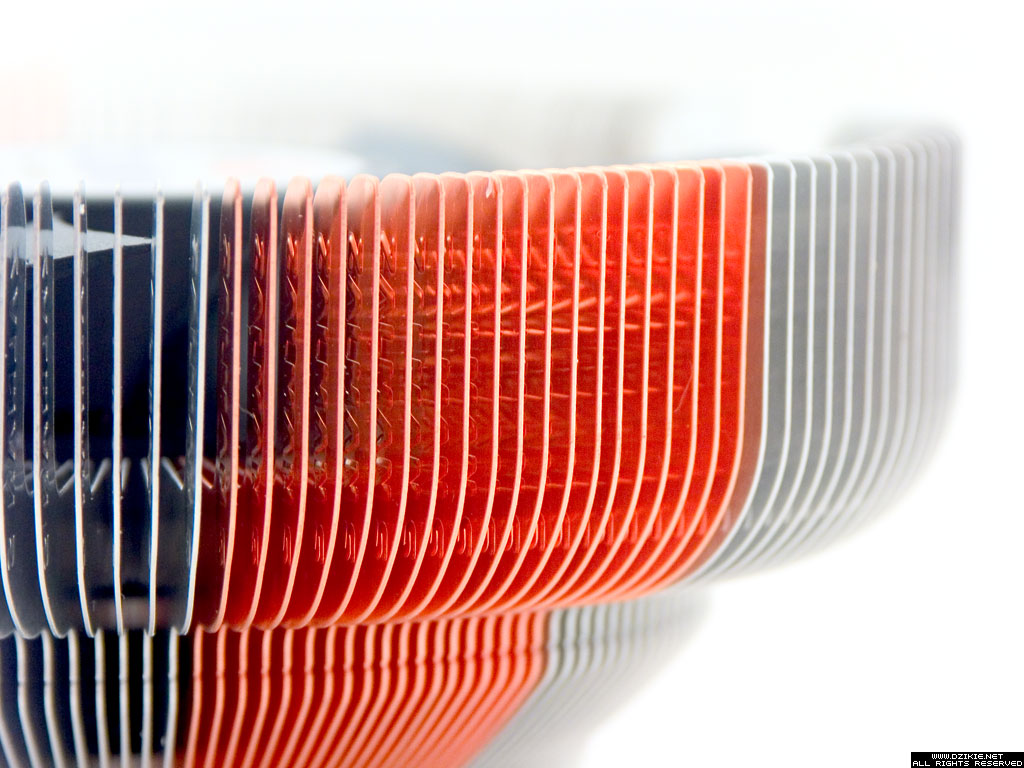

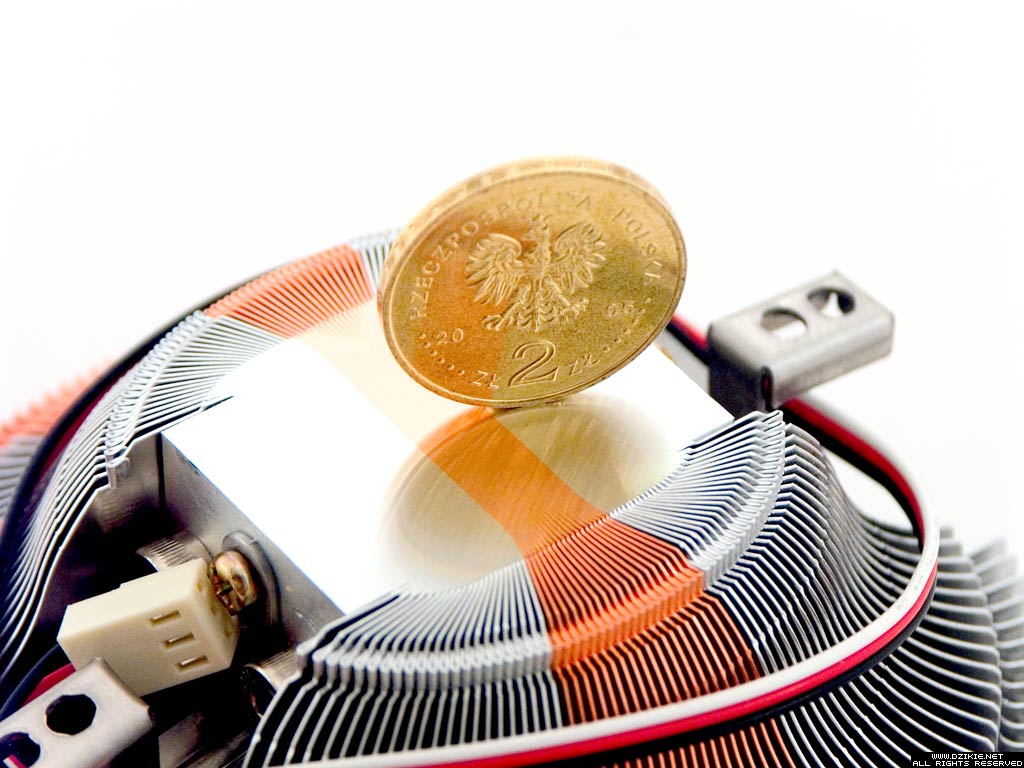

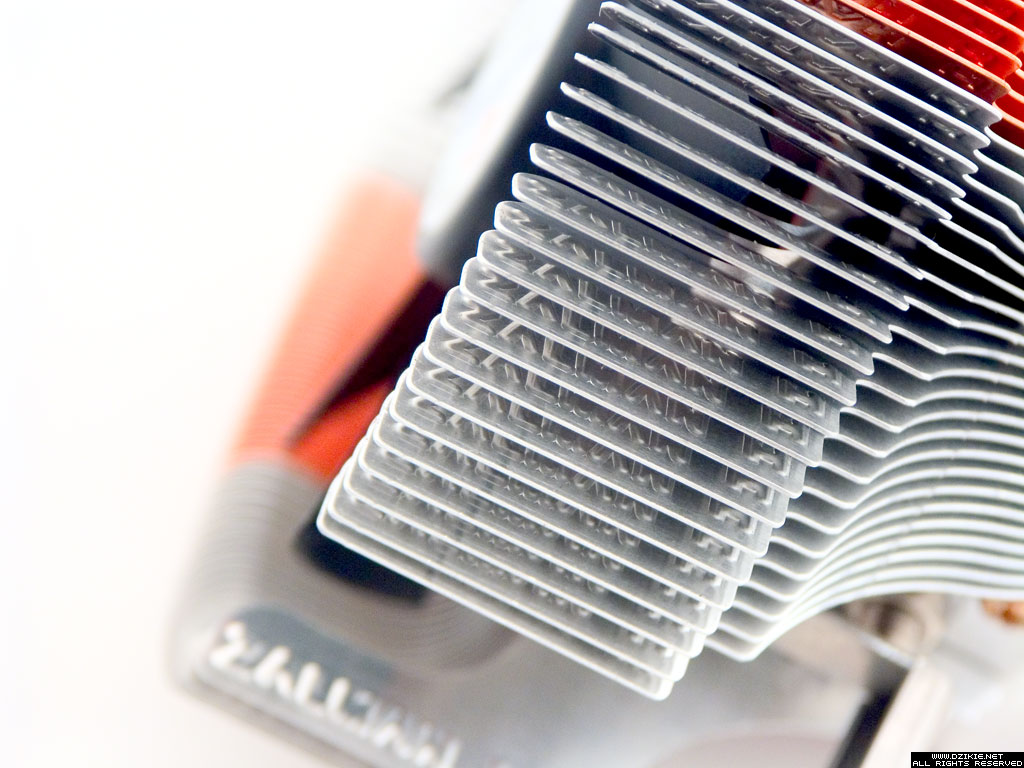

Oczywiście, jak na Zalmana przystało, nie ma mowy o jakichkolwiek błędach. Wszystko idealnie równe, odstępy między blaszkami identyczne, na każdej wybite logo firmy, prawdziwa jakość przez duże "J". W przypadku mniejszej wersji mamy 38 blaszek miedzianych i 90 aluminiowych, w większej odpowiednio 38 i 116. W miejscu styku z procesorem ciężko rozpoznać pojedyncze finy i można mieć wrażenie, że mamy do czynienia z jednolitym kawałkiem metalu. Podstawy nie wypolerowane, ale starannie wyszlifowane i równe, co ma duże znaczenie dla procesorów przykrytych odpromiennikami.

Od lewej: 7000B-AlCu i 7700-AlCu

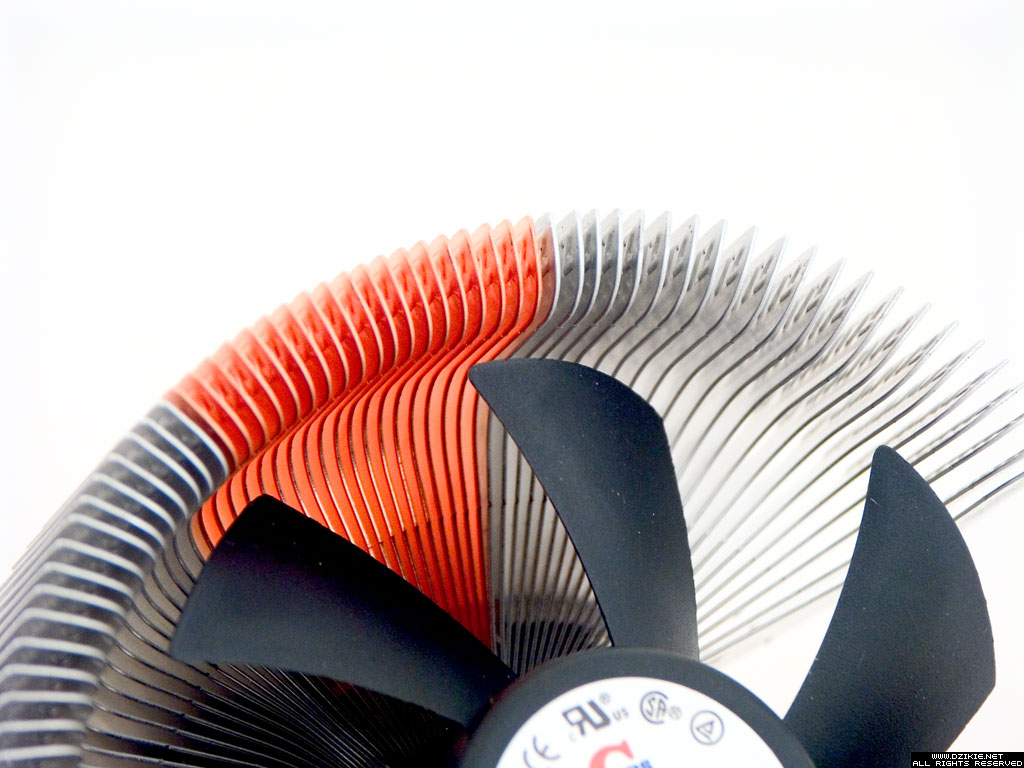

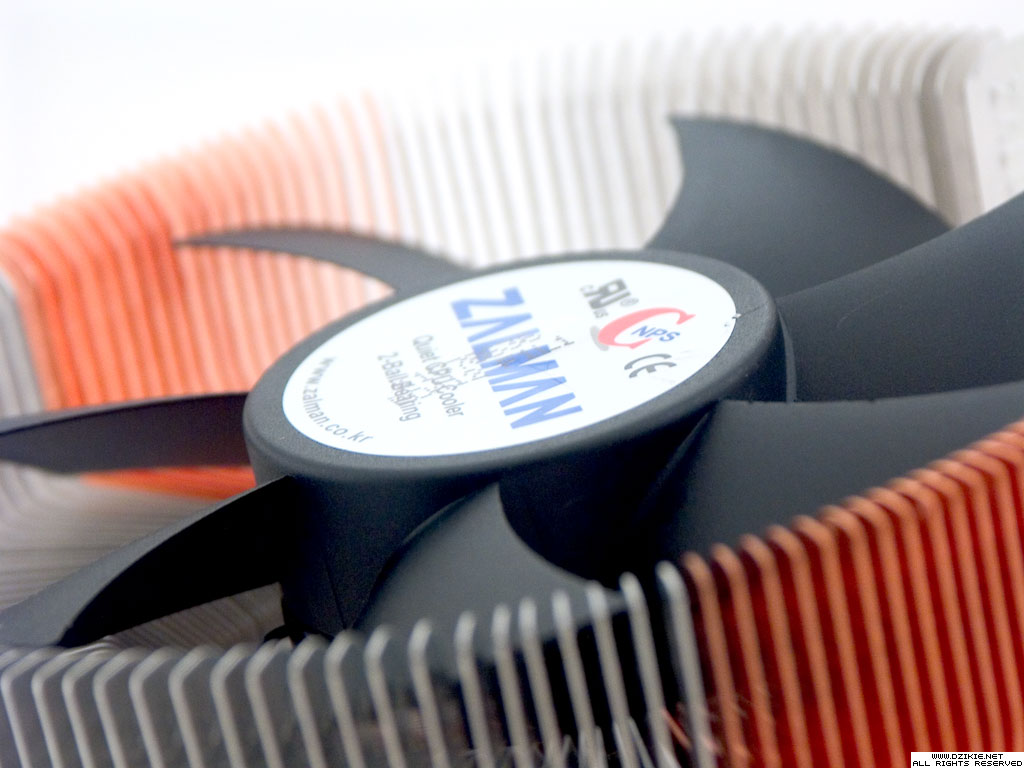

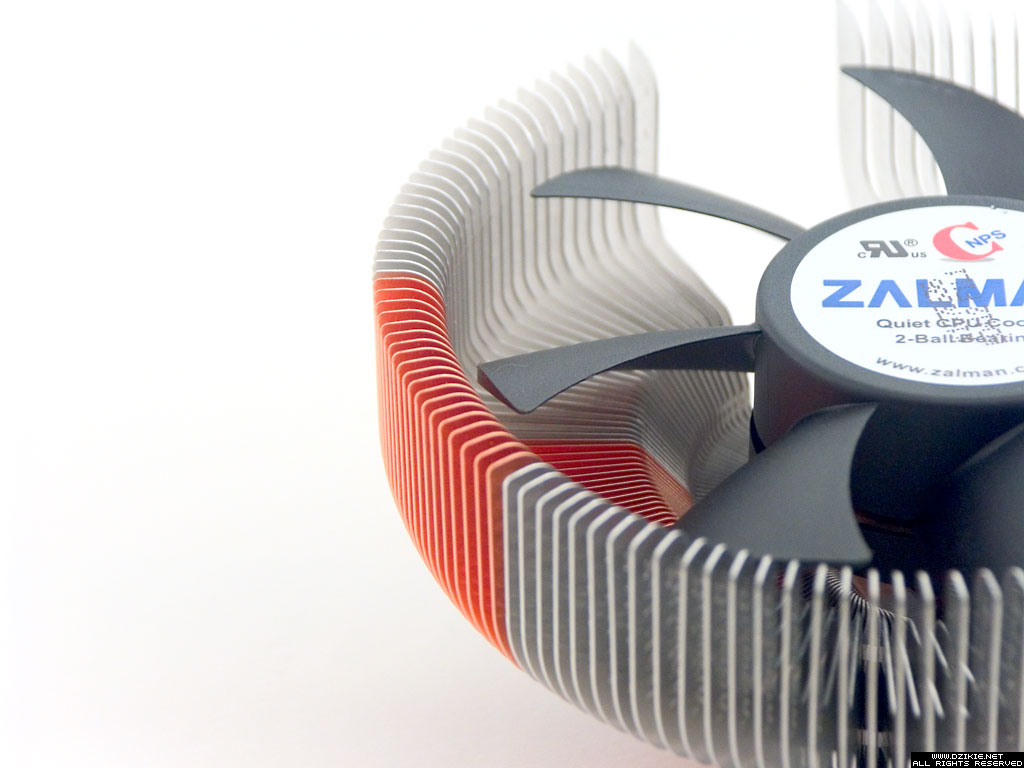

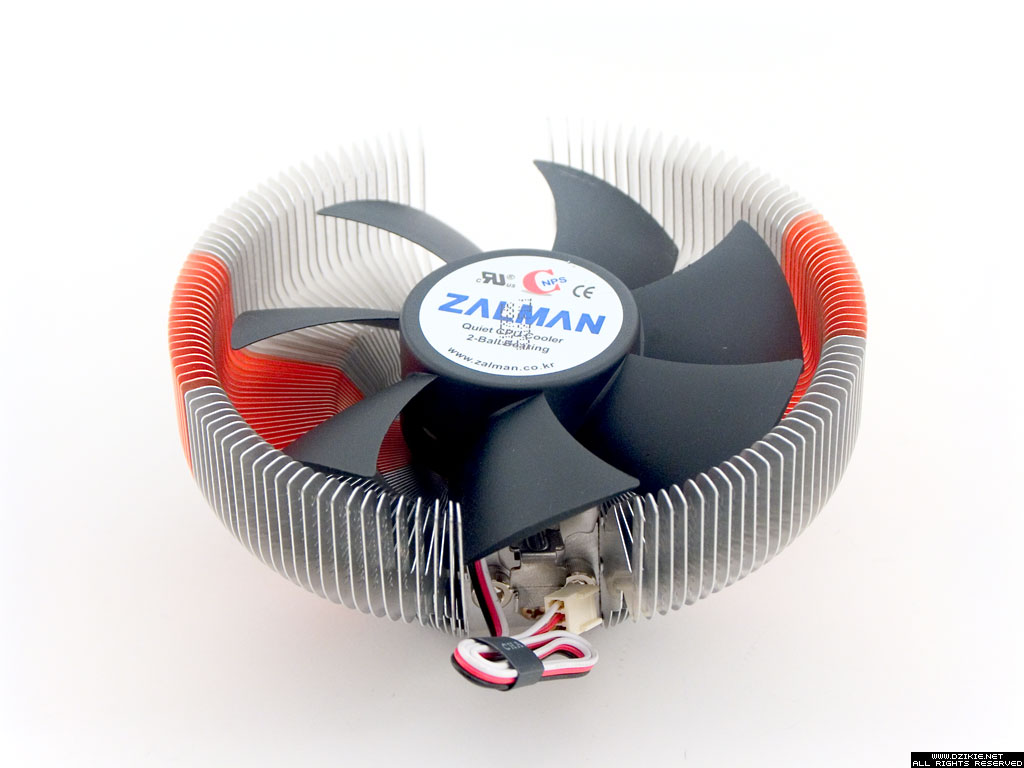

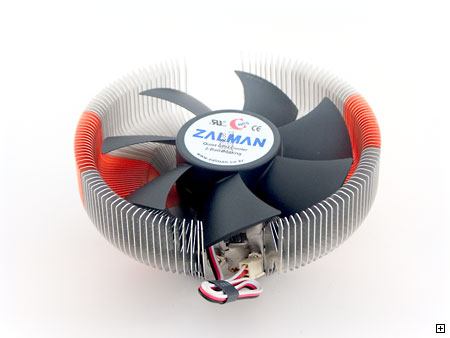

Zastosowane przez producenta wentylatory to odpowiedniki tych zwykłych o średnicach 120 mm (7700-AlCu) i 92 mm (7000B-AlCu). Oba posiadają podwójne łożysko kulkowe, a dostarczony w zestawach kontroler Fan Mate 2 umożliwia płynna regulację ich obrotów.

Większy braciszek...

... i mniejszy braciszek.

Poniżej przedstawiam specyfikację techniczną obu produktów.

Specyfikacja modelu CNPS 7000B-AlCu

• Wymiary: 109 x 109 x 62 mm (dł. x szer. x wys.).
• Materiał: miedź i aluminium.
• Waga: 438 gram.
• Ilość finów: 128.
• Powierzchnia oddawania ciepła: 3154 cm².
• Wymiary wentylatora: 92 x 25 mm.
• Zakres napięć pracy wentylatora: 5-12 V.
• Łożyska: podwójne, kulkowe.
• Zakres obrotów: 1350-2400RPM +/-10%.
• Poziom hałasu: 18-27.5dB +/-10%.
• Wtyczka: 3PIN.
• Długość przewodu zasilającego: ~30 cm.
• Kompatybilność: S478, S754, S939, S940, Socket A.

Specyfikacja modelu CNPS 7700-AlCu

• Wymiary: 136 x 136 x 67 mm (dł. x szer. x wys.).
• Materiał: miedź i aluminium.
• Waga: 600 gram.
• Ilość finów: 154.
• Powierzchnia oddawania ciepła: 3268 cm².
• Wymiary wentylatora:120 x 25 mm.
• Zakres napięć pracy wentylatora: 5-12 V.
• Łożyska: podwójne, kulkowe.
• Zakres obrotów: 1000-2000RPM +/-10%.
• Poziom hałasu: 20-32dB +/-10%.
• Wtyczka: 3PIN.
• Długość przewodu zasilającego: ~30 cm.
• Kompatybilność: S478, S775, S754, S939, S940.

Montaż w obu przypadkach polega mniej więcej na tym samym. Musimy przygotować podstawkę backplate pod płytę główną i wkręcić w nią specjalne śruby, w które później wkręcimy śrubki montażowe od zapinki. Oczywiście między laminatem, a wkręcaną śrubą stosujemy specjalne podkładki izolujące. Dodam jeszcze tylko, że o ile w przypadku modelu 7000B nie musimy kombinować z zapinką, bo jest zamontowana na stałe, to już przy 7700 musimy wybrać odpowiednie dwa klipy i wsunąć je w zapinkę. We wszystkim pomoże nam instrukcja obsługi oraz schematy znajdujące się na opakowaniu. Tam też znajdziecie informacje o kompatybilności płyt głównych (w jakich odległościach i jak wysoko nie mogą znajdować się żadne przedmioty wokół podstawki pod CPU).

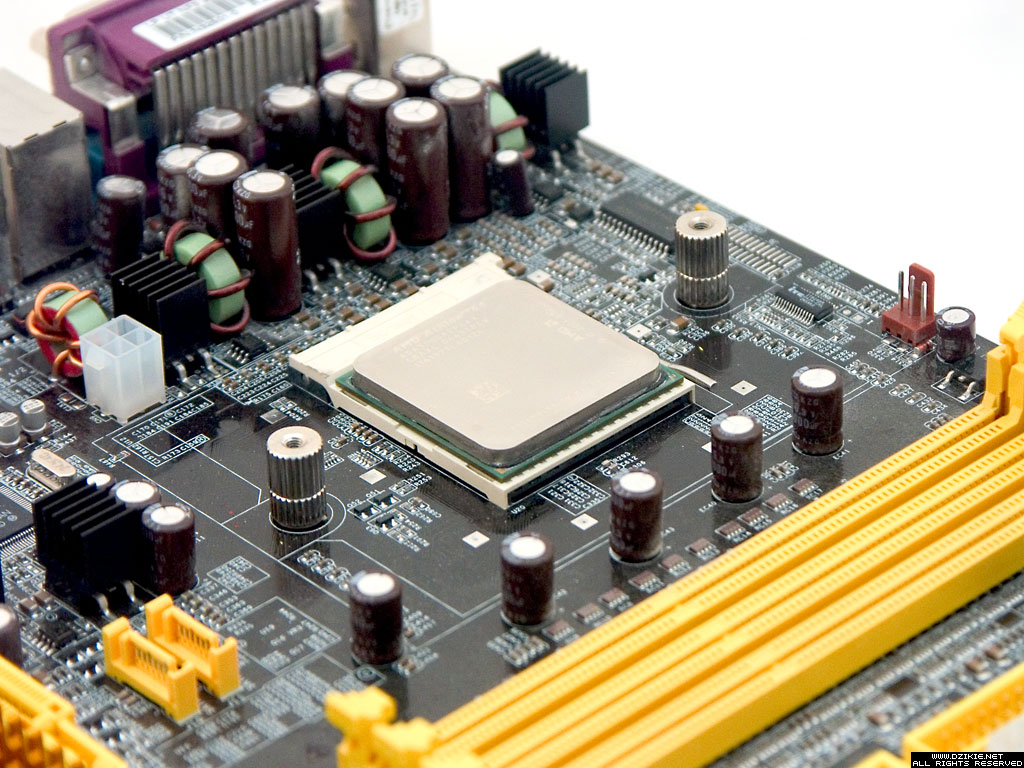

Płyta główna przygotowana do montażu serii CNPS 7xxx.

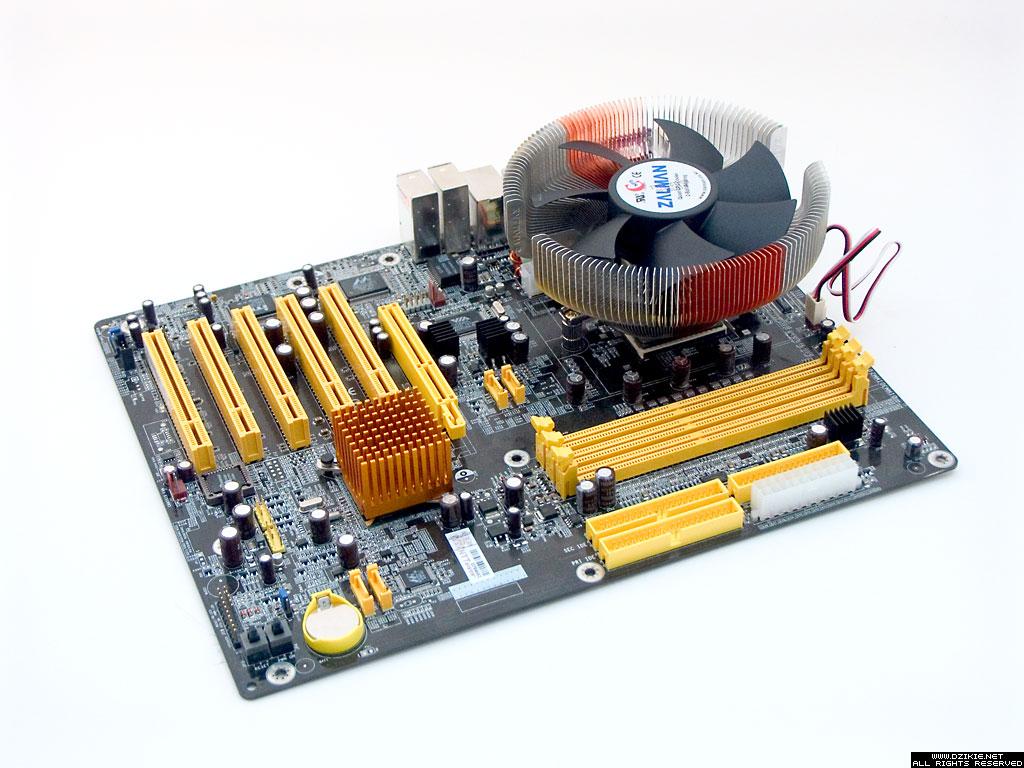

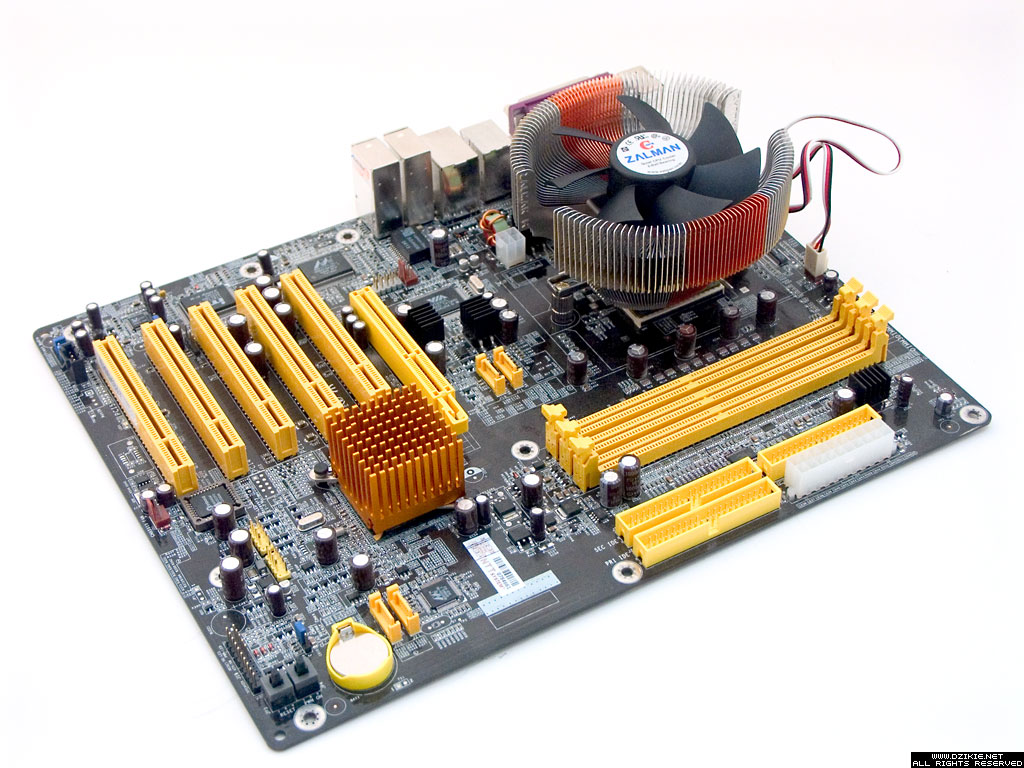

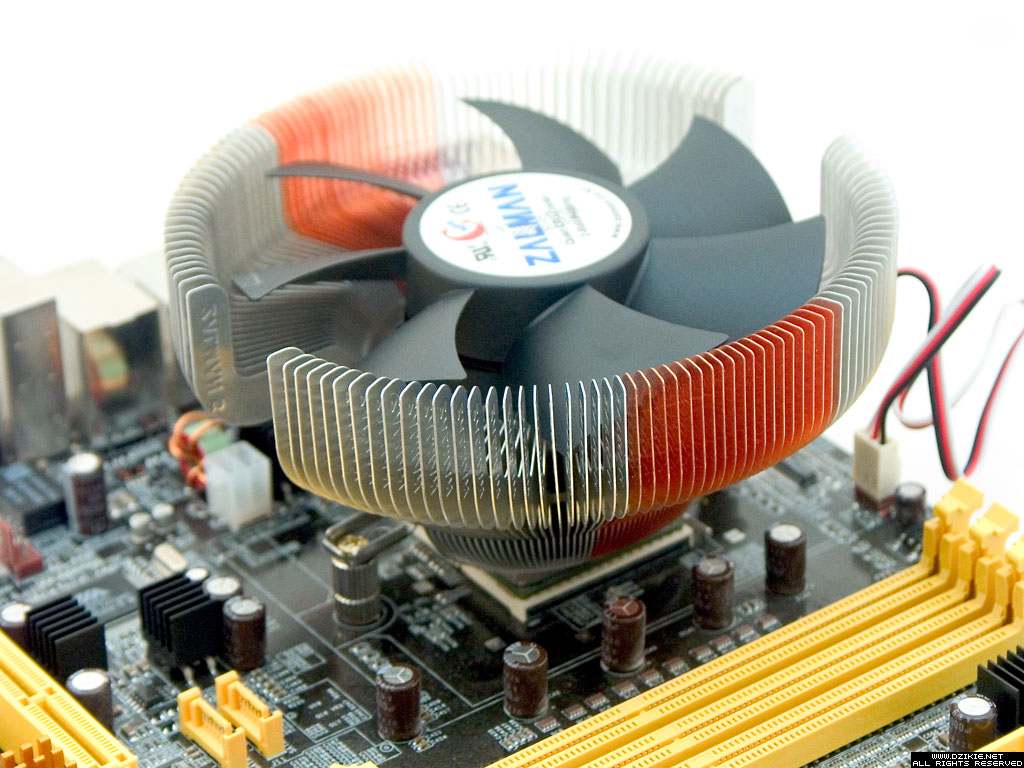

Rach, ciach, ciach... i zamontowane!

Komentarz chyba w przypadku tych konstrukcji jest zbędny. Na rynku są od dawna i raczej nie spotkałem się z informacjami o problemach w ich użytkowaniu. Dodam tylko, że w naszym teście wzięły udział tylko w trybie maksymalnych obrotów... inaczej sobie nie radziły, a procesor się przegrzewał... jedziemy dalej!
