AKASA Evo 120

Jeszcze przed chwilą wybrzydzałem, że Evo 33 nie jest uniwersalny, że jest dostępny w dwóch wersjach, na dwie różne platformy. Nie trzeba ukrywać, że wielu użytkowników może to uznać za wadę, chociaż z drugiej strony, czy tak często zmieniamy najważniejsze podzespoły w naszych domowych PC? Na szczęście w ofercie firmy AKASA pojawił się ostatnio następca Evo 33 - model Evo 120. Tym razem jednak producent się postarał i wyposażył zestaw w zapinki i możliwość montażu na większości dostępnych podstawkach.

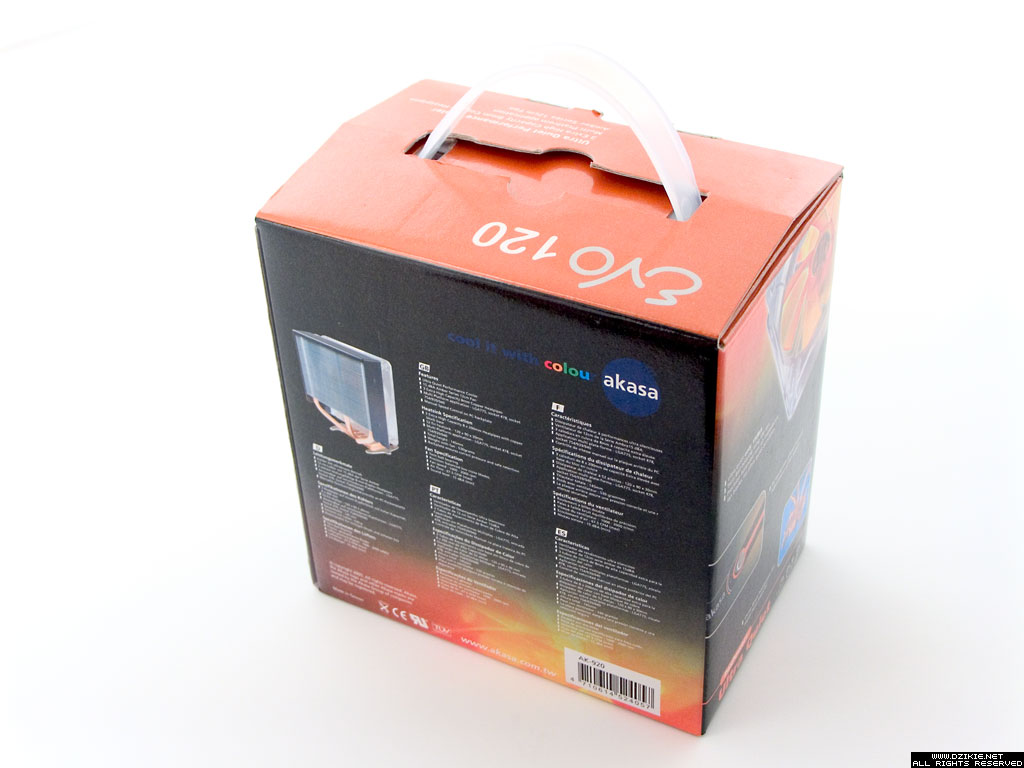

Większego Evo otrzymujemy w średniej wielkości (w porównaniu do innych testowanych produktów) kartonowym pudełku z rączką do noszenia. Nie zabrakło oczywiście przeźroczystej wstawki, w tym przypadku w prawym narożniku opakowania. Poza tym liczne nadruki, z tyłu specyfikacja w kilku językach, z boku informacje o Heatpipe. A wewnątrz dwie przegrody - w jednej cooler, w drugiej dodatkowe akcesoria. Ich spis poniżej.

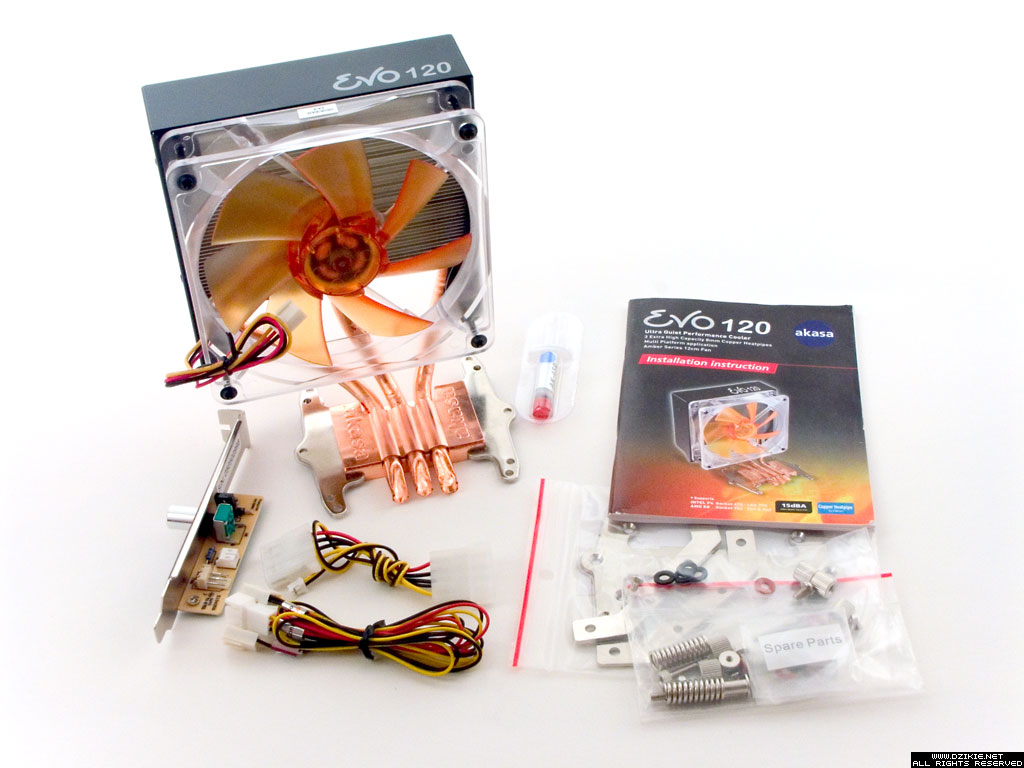

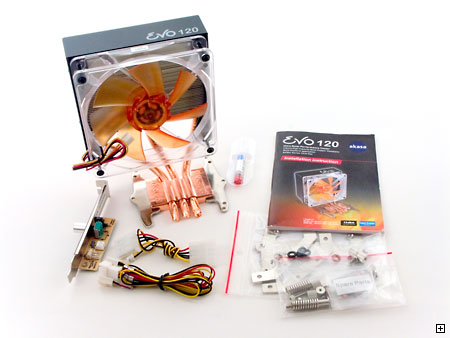

Zawartość zestawu AKASA Evo 120.

• Instrukcja obsługi w 5 językach (brak języka polskiego)
• Kontroler obrotów wentylatora do montażu na śledziu wraz z okablowaniem i śrubką
• Pasta termoprzewodząca w tubce
• Backplate do montażu na platformie P4
• 2 ramiona zapinki do montażu na LGA775
• Naklejki ochronne na zapinki i backplate
• 4 + 2 zapasowe śrubki do przykręcenia ramion zapinki
• 2 śruby wraz ze sprężynami do montażu na platformie A64
• 4 + 2 zapasowe gumowe podkładki do montażu na platformie P4
• 4 + 2 podkładki izolujące do montażu na platformie P4
• 8 nakrętek do montażu na platformie P4
• 4 śrubki do przykręcenia backplate dla P4

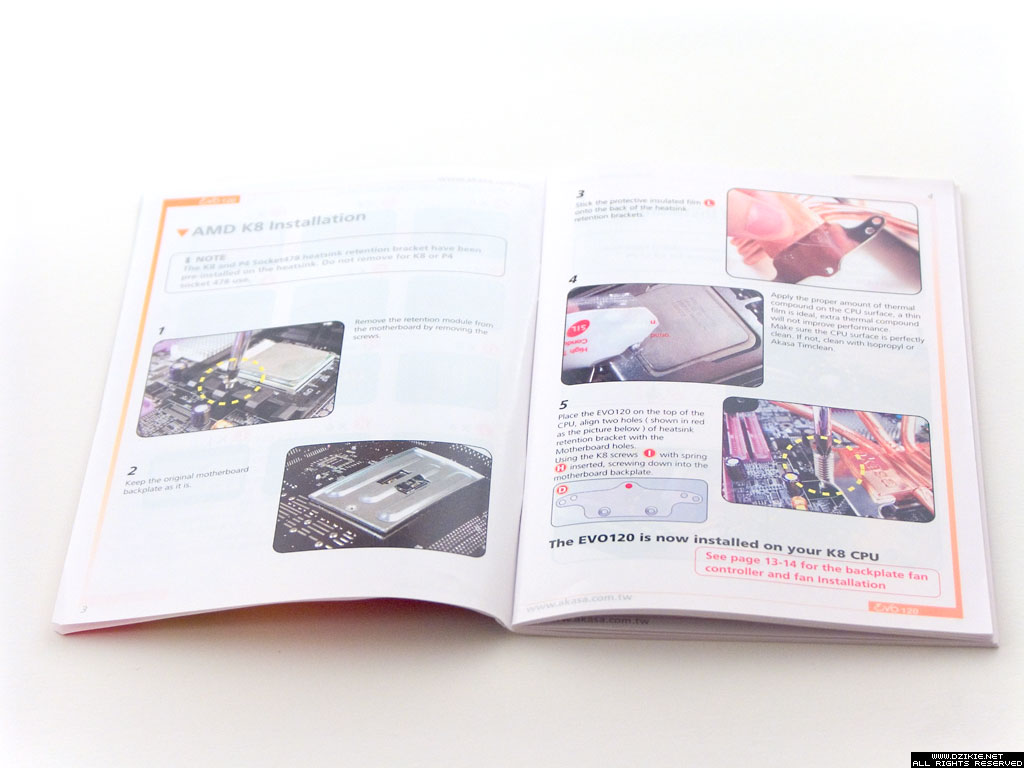

Spora gromadka, jednak większość z tych akcesoriów wymagana jest tylko przy montażu zestawu na platformie LGA775. Fabrycznie Evo 120 ma przykręconą zapinkę uniwersalną dla S754, S939, S940 i S478. Ale do montażu wrócimy za chwilę, na razie Waszą uwagę zwrócę na bardzo starannie przygotowaną instrukcję obsługi. Bogato ilustrowana i przetłumaczona na 5 języków (w tym m.in. angielski, niemiecki i francuski). Takie szczegóły trzeba chwalić, bo właśnie po nich można poznać jak bardzo producent dba o swojego klienta.

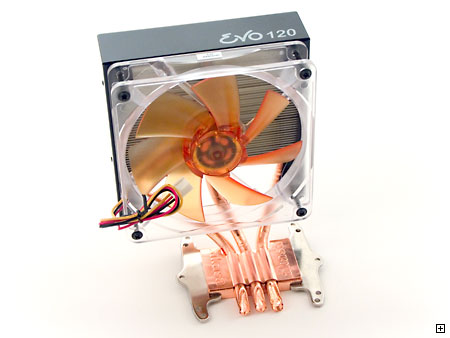

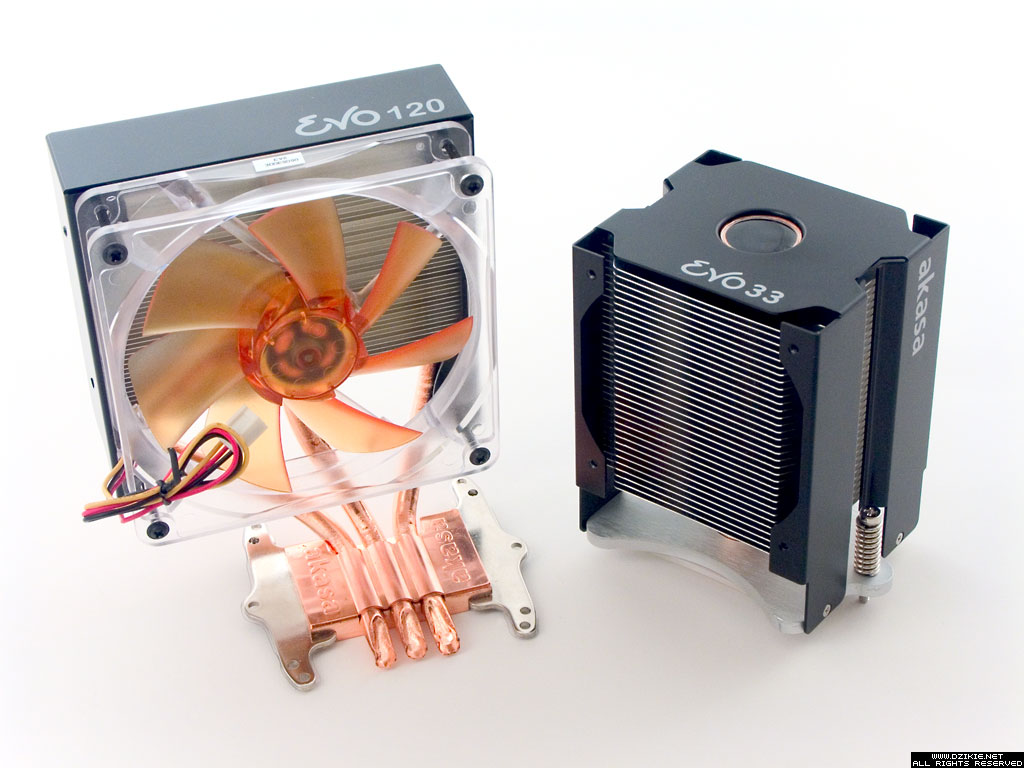

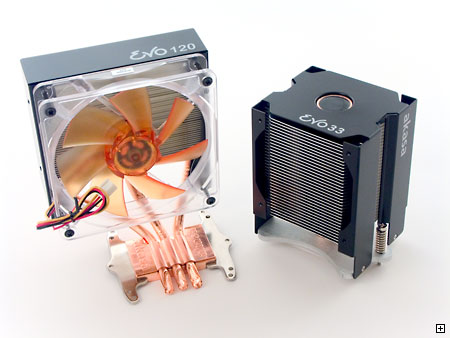

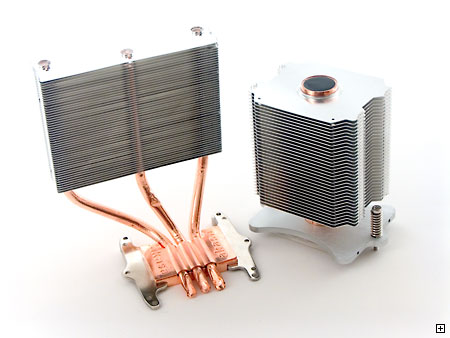

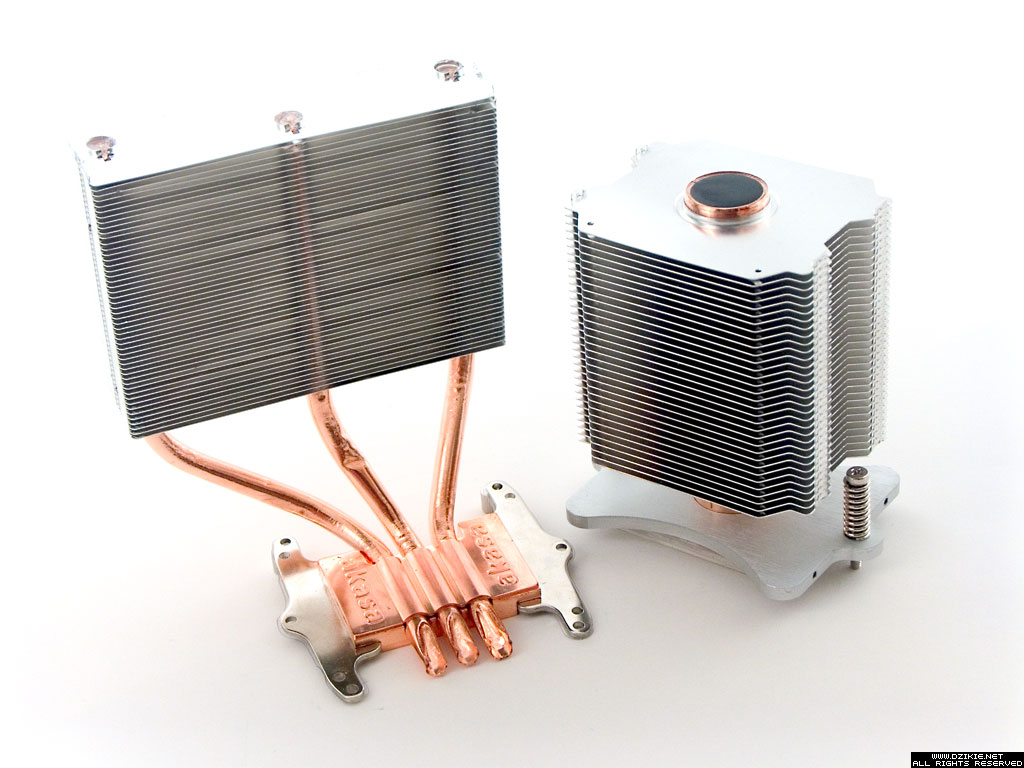

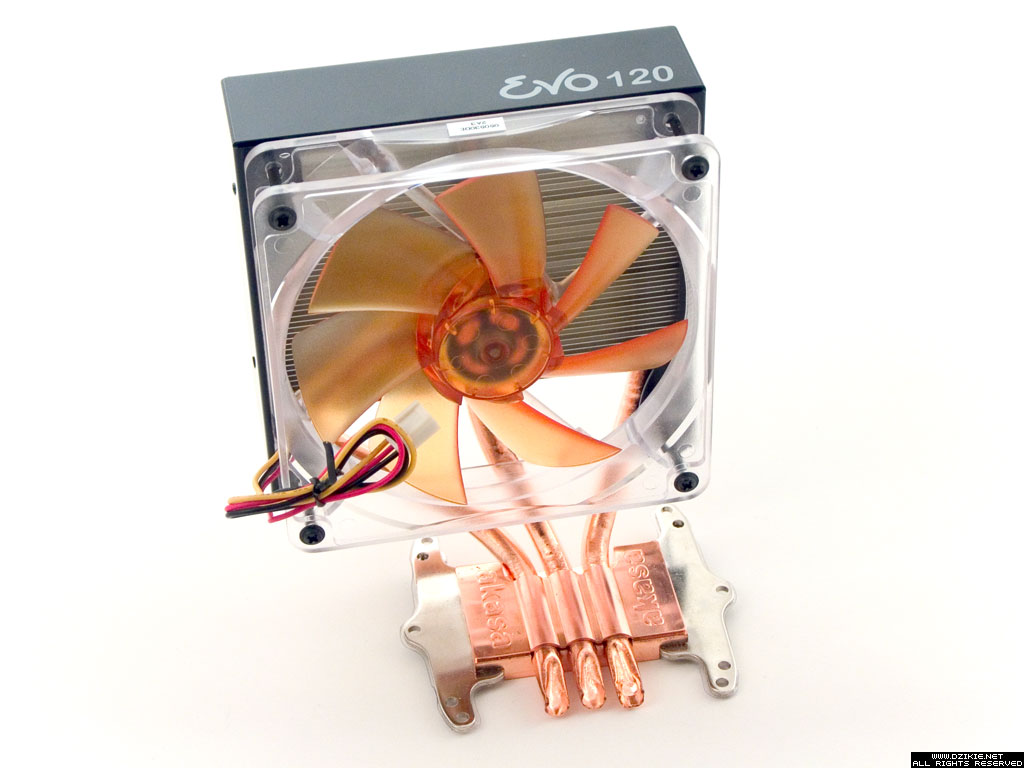

Evo 120 to całkowite przeciwieństwo 33-ki, choć nazwą można by się sugerować, że jest to np. rozszerzona, czy też poprawiona wersja, w stosunku do poprzednika. Większy model to już 3 Heatpipe, duży radiator i wentylator o średnicy 120 mm (Evo 120?). Wygląda na to, że bracia podobni są tylko z nazwy, no i mają wspólne pochodzenie - firmę AKASA.

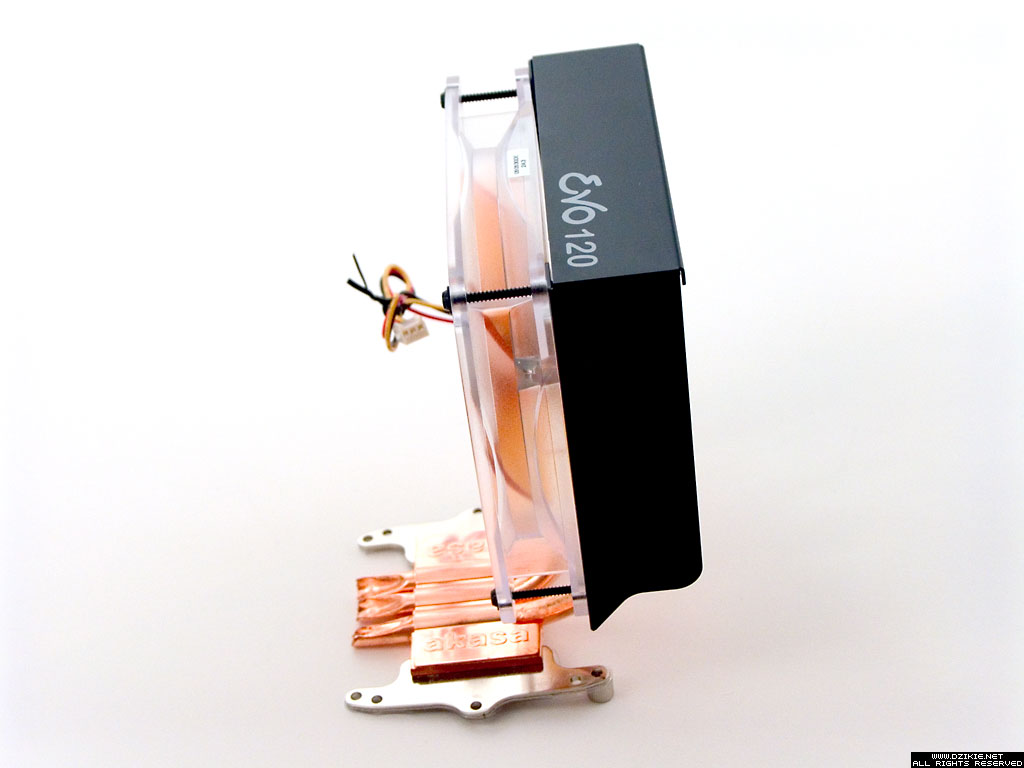

Większą konstrukcję AKASY również można porównać z wyglądu do wieży. Jednak w tym przypadku radiator nie znajduje się centralnie nad podstawą. Został odsunięty kilka centymetrów, dzięki czemu w niektórych przypadkach będzie idealnie współgrał z wentylatorem umieszczonym na tylniej ściance obudowy (o ile taki posiadamy). Jednak w pozostałych (inaczej umieszczone gniazdo CPU) może zawadzać np. o chłodzenie na karcie graficznej lub inne elementy umieszczone na płycie głównej. W naszym zestawie testowym musieliśmy go odwrócić, ponieważ wadził o wtyczkę dodatkowego zasilania 12 V na płycie głównej.

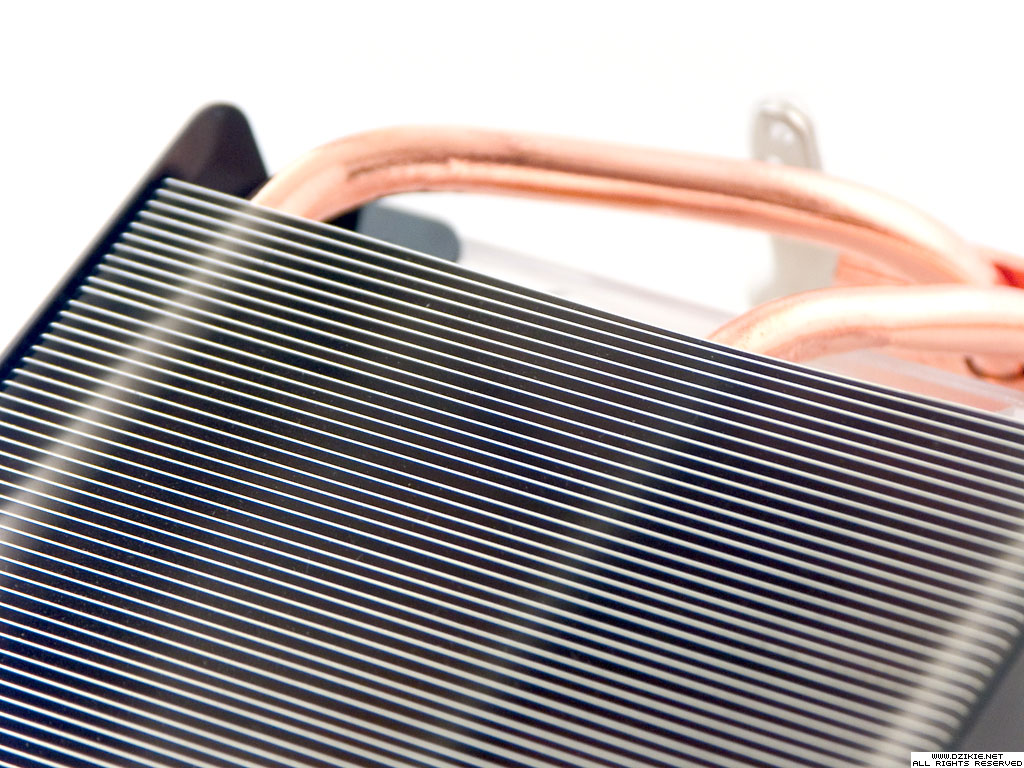

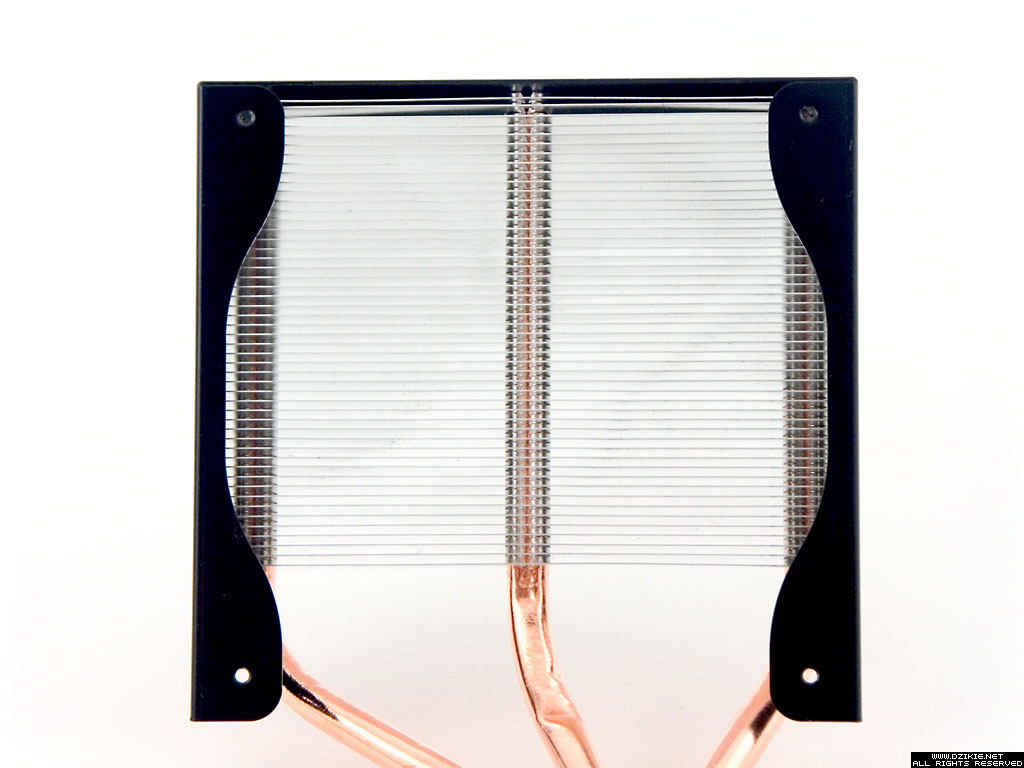

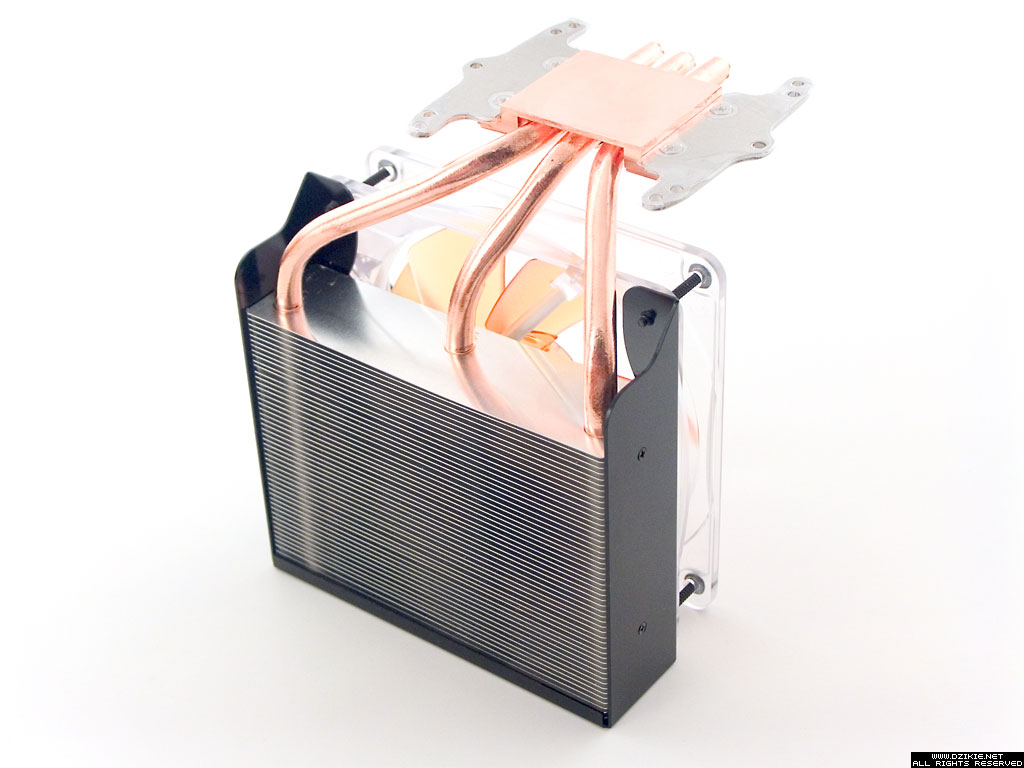

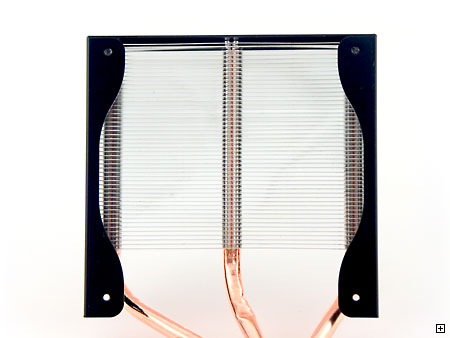

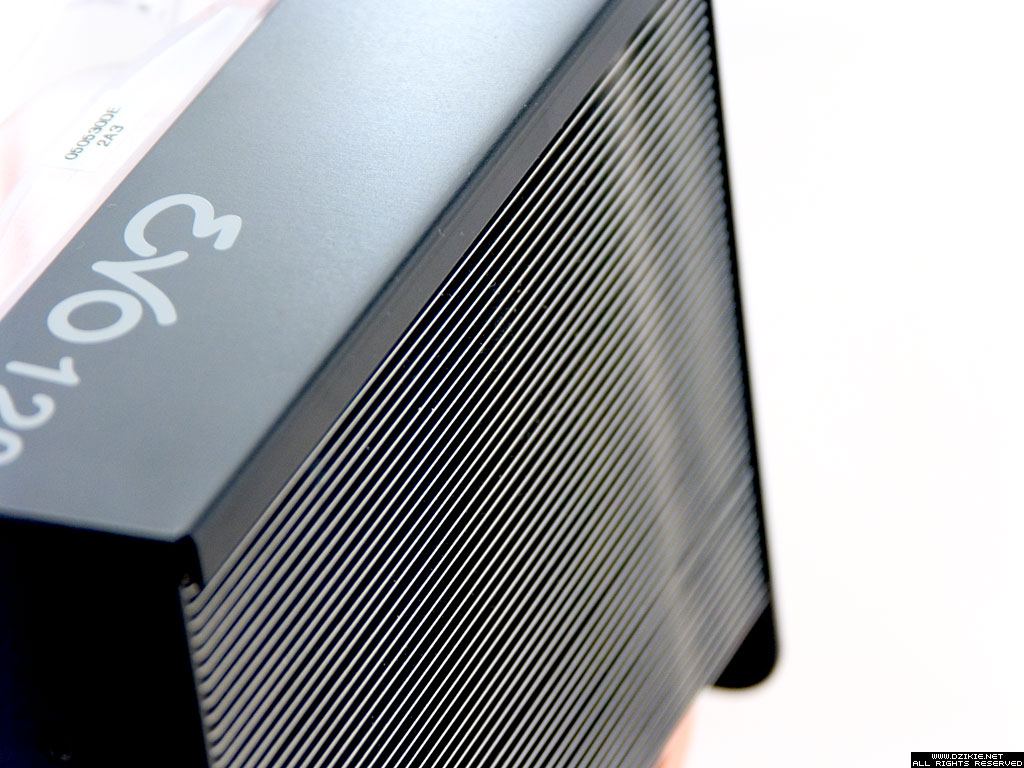

Dość sporych rozmiarów 3 rury Heatpipe (średnica 8 mm) zostały nabite na aluminiowy radiator składający się z 51 blaszek, umieszczonych w małych odstępach (około 2 mm). Na tym osadzono czarną osłonę, na której został zamontowany wentylator o średnicy 120 mm.

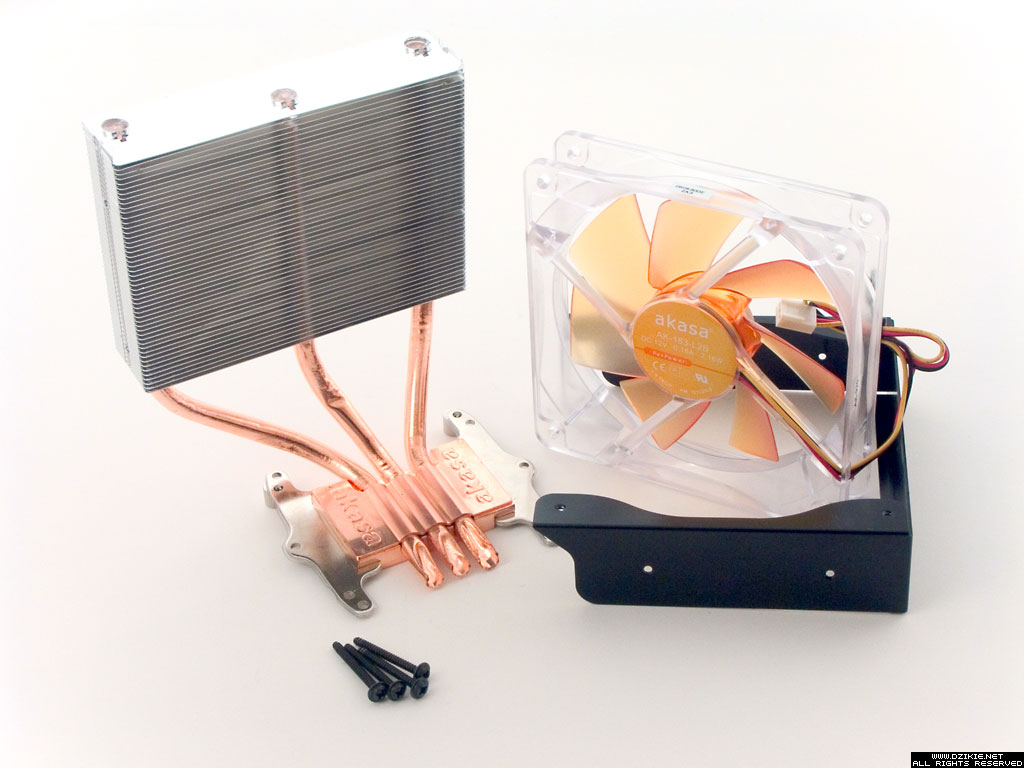

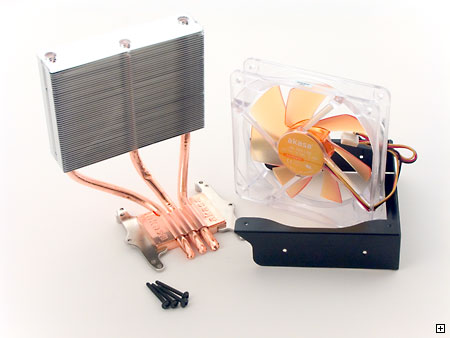

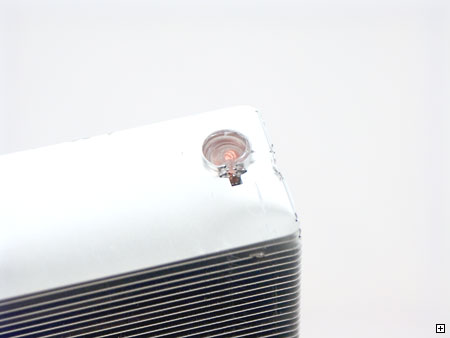

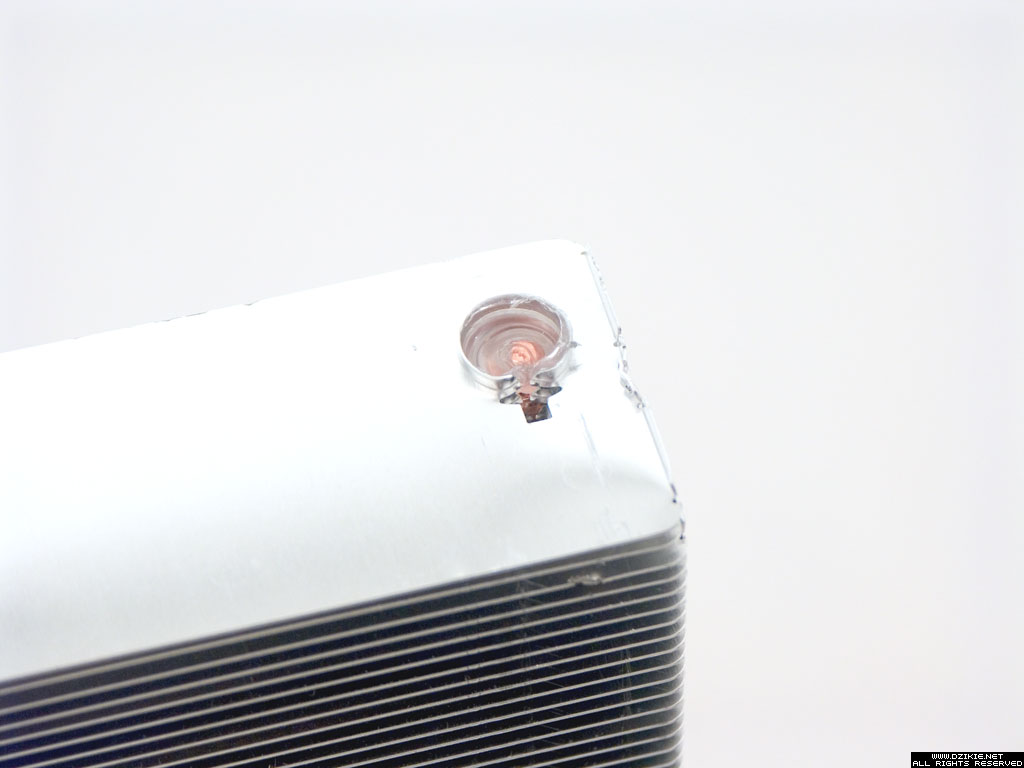

O ile z zewnątrz wszystko prezentuje się elegancko, to po zdjęciu czarnej obudowy z radiatora, co niestety w przypadku mojej płyty głównej było konieczne (musiałem przełożyć wentylator na drugą stronę), prawie dostałem zawału... ostatnie blaszki radiatora, na końcach Heatpipe, odpadły! Okazało się, że zostały one tam przytwierdzone jedynie przy pomocy silikonowego kleju i nie mają już styku z ciepłowodami...

Klej? A to ciekawe...

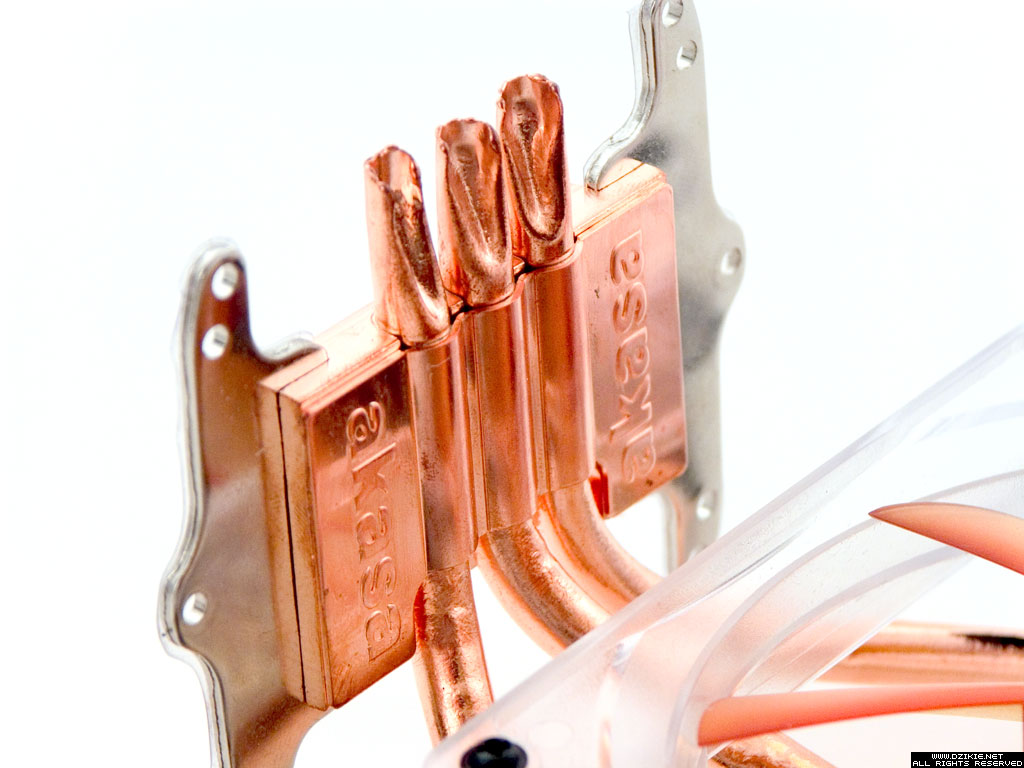

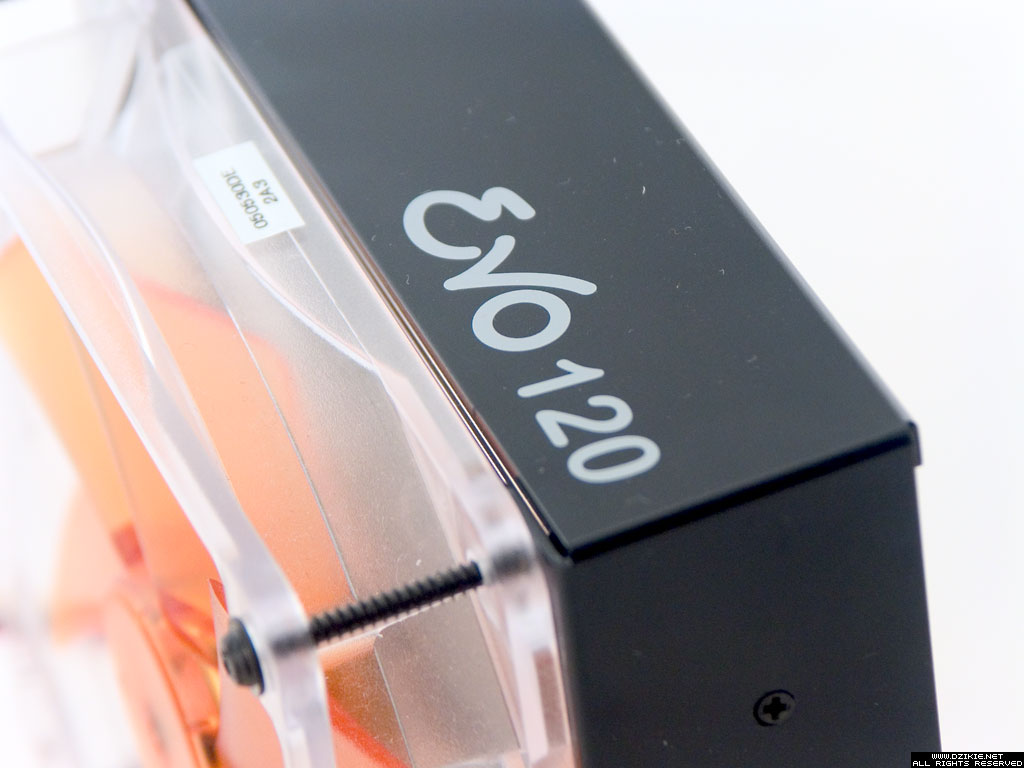

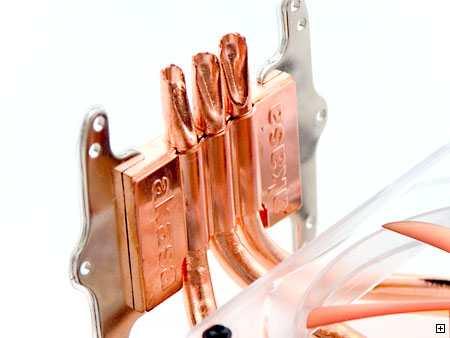

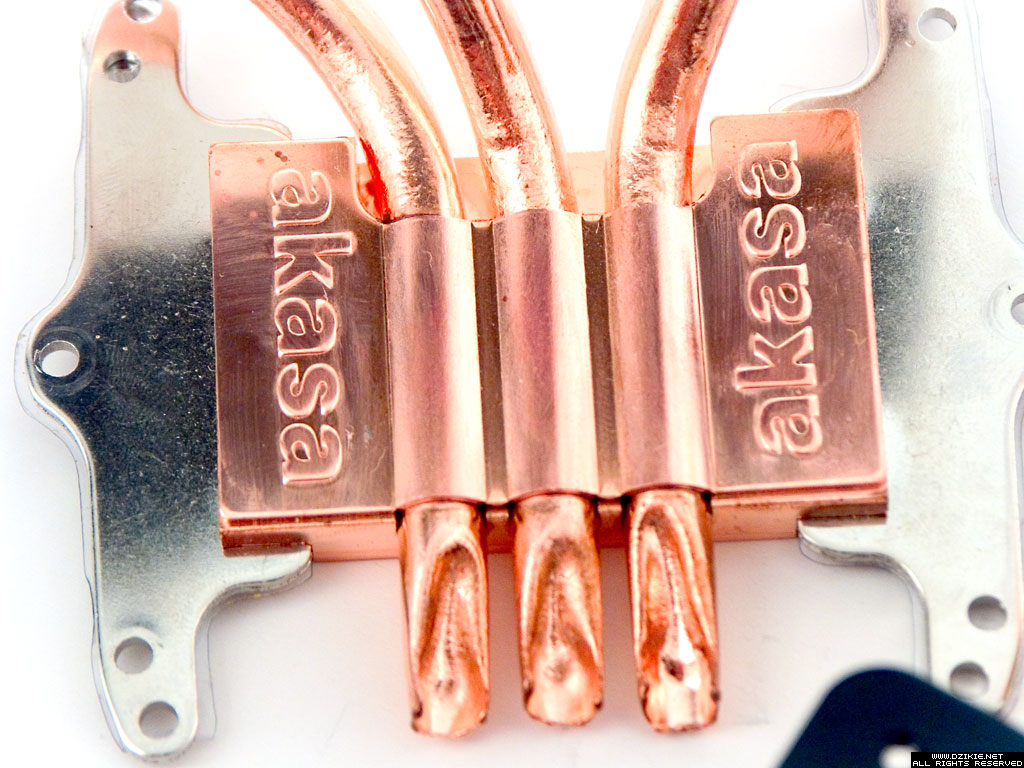

Poza tym drobnym, estetycznym niedociągnięciem, pozostała część prezentuje się bardzo dobrze. Nadruk na obudowie, wygrawerowana nazwa firmy w miedzianej podstawie, zakończenia ciepłowodów na dobrym poziomie (przynajmniej nie widać spoiwa).

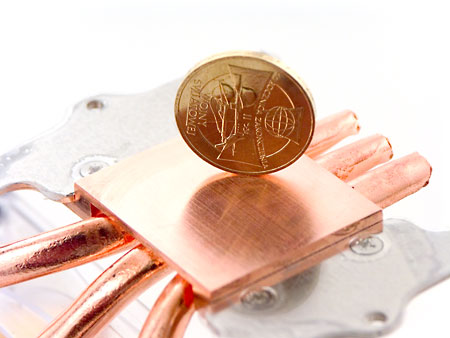

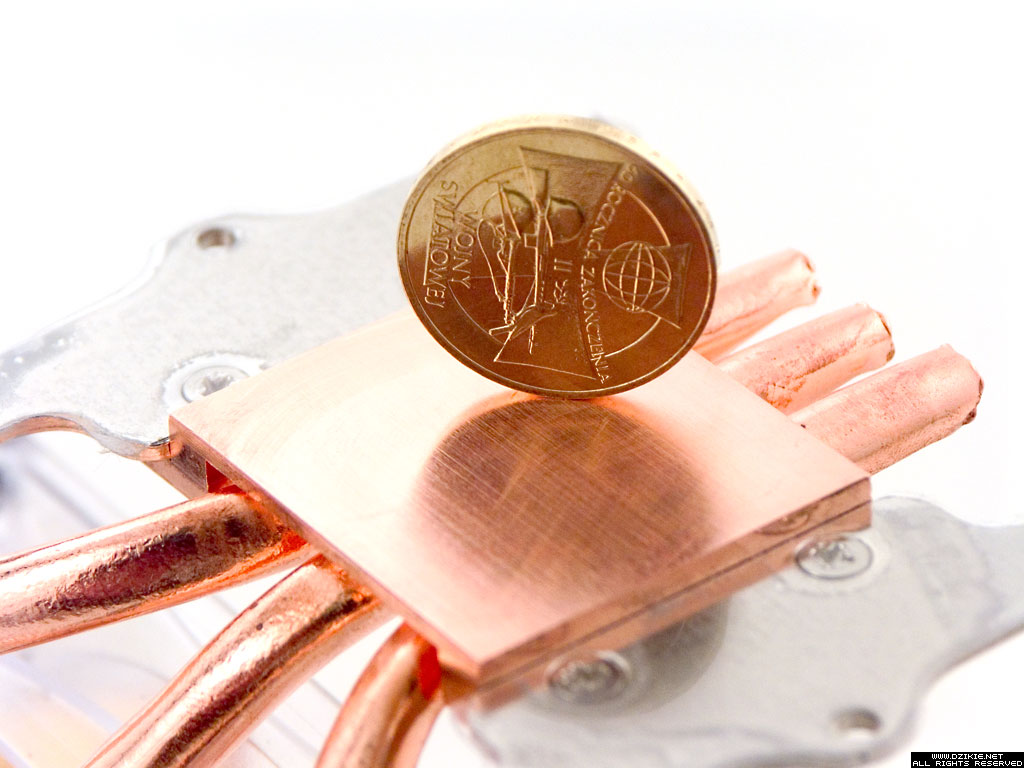

Powierzchnia styku z procesorem wprawdzie nie wypolerowana na tzw. "lustro", jednak równa i wyszlifowana. Trzyma standardy takie jak u większości pozostałych konkurentów.

Wentylator zastosowany w Evo 120 to bardzo dobrze znana nam konstrukcja z serii Amber. Mieliśmy nawet okazję testować identyczny model (AK-183-L2B) jakiś czas temu, więc dobrze znamy jego możliwości i specyfikację (link). Uprzedzam Wasze pytania - jest bardzo cichy jak na jednostkę o takiej średnicy, a dodatkowa możliwość regulacji jego obrotów przy pomocy dołączonego kontrolera to tylko wielki plus! Już przy 7 V staje się prawie, że niesłyszalny.

Graliśmy w pokera rozbieranego... Wygrałem!

Specyfikacja Evo 120 poniżej.

• Wymiary radiatora: 120 x 30 x 90 mm (dł. x szer. x wys.).
• Wymiary wentylatora: 120 x 120 x 25 mm (dł. x szer. x wys.).
• Materiał: miedź (podstawa, Heatpipe) oraz aluminium (blaszki radiatora).
• Ilość Heatpipe: 3 sztuki, średnica 8 mm.
• Ilość finów: 51.
• Zakres napięć pracy wentylatora: 7-12 V.
• Moc: 2.16 W
• Łożyska: podwójne, kulkowe.
• Przepływ powietrza: 32.3-67.5 CFM.
• Zakres obrotów: 1000-2000 RPM +/-10%.
• Poziom hałasu: 15-29.8 dBA.
• Wtyczka: 3PIN.
• Długość przewodu zasilającego: ~20 cm.
• Kompatybilność: S478, S754, S939, S940, LGA775 wszystkie modele.

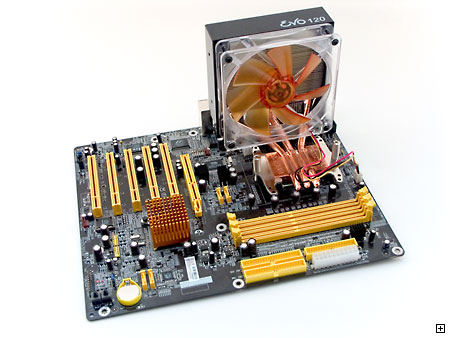

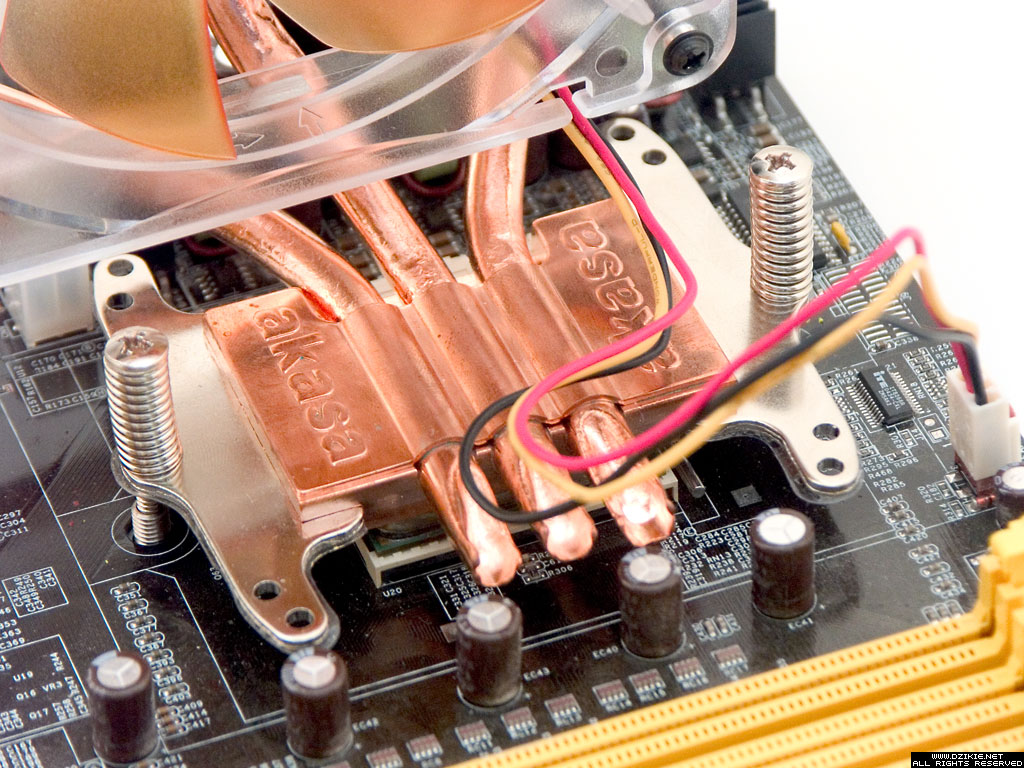

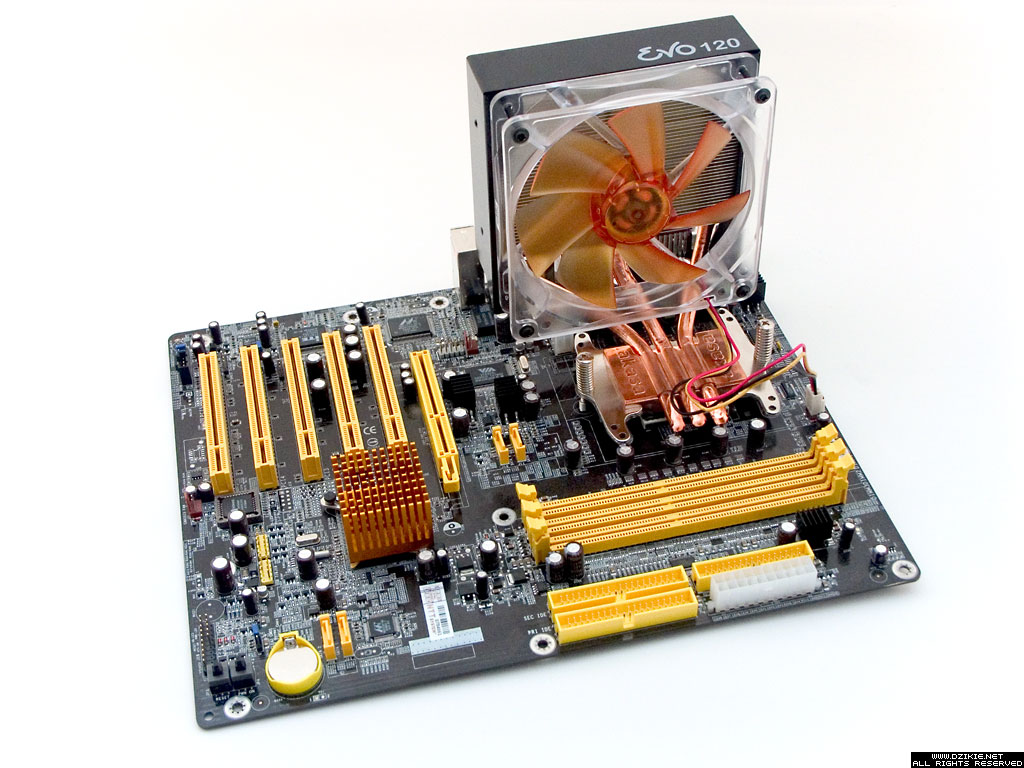

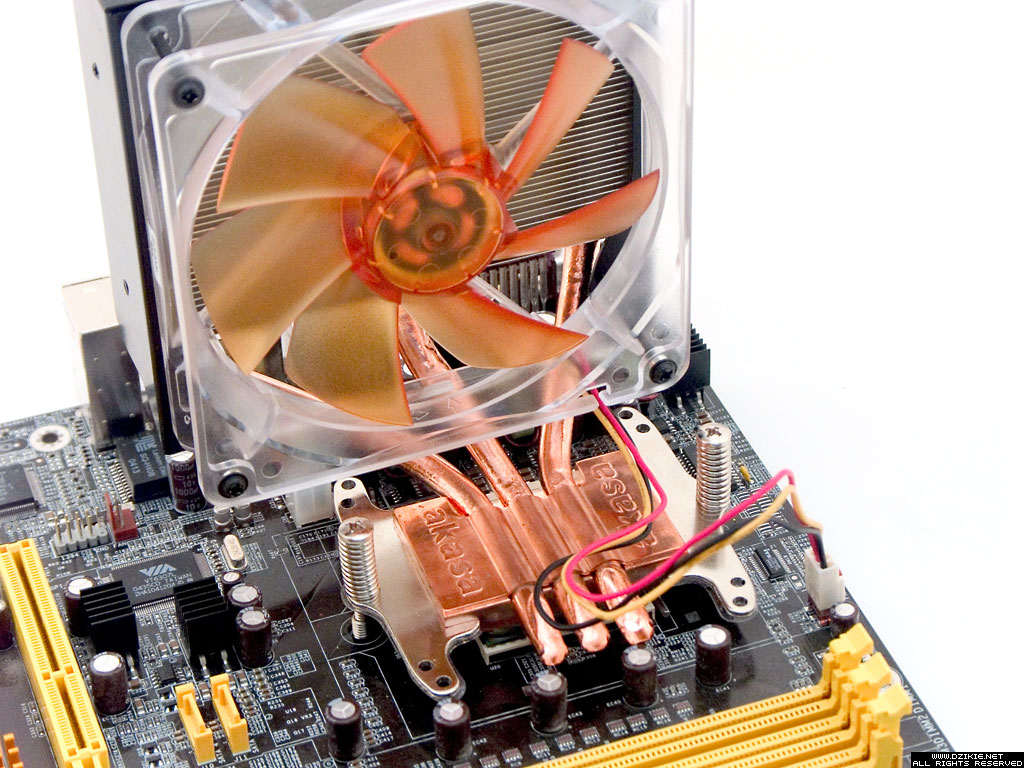

Przygotowania do montażu Evo 120 na platformie A64 powinny teoretycznie trwać zaledwie ułamek sekundy, niestety w praktyce wygląda to trochę inaczej. Według producenta wystarczy odkręcić fabryczny koszyk z płyty głównej i pozostawić oryginalny backplate. Niestety i tym razem śruby w zestawie okazały się odrobinę za krótkie, w prawdzie sięgały gwintów, jednak dla bezpieczeństwa postanowiłem zamontować "plecki" z zestawu Scythe Ninja. Prócz tego już podczas pierwszej przymiarki okazało się, że jeden ze skrajnych ciepłowodów zahacza o znajdujące się niedaleko podstawki CPU dodatkowe gniazdo zasilania 12 V. Musiałem zdjąć obudowę radiatora wraz z wentylatorem i zamontować ją odwrotnie. Po tych licznych zabiegach w końcu udało mi się założyć Evo 120... na poniższych zdjęciach widać jak powinien być zamontowany prawidłowo, podczas testu był odwrócony o 180 stopni.

Gdyby nie te "drobne" problemy z montażem, uznałbym, że Evo 120 to kolejny po Katanie i Evo 33 zestaw, który sprawił najmniej problemów. Poza tym zauważcie, że całość jest dość wysoka! W Internecie pojawiły się liczne informacje, że w niektórych przypadkach, najczęściej w wąskich obudowach, cooler po prostu się nie mieści! Właśnie z tego względu na samym końcu podaję informację o odległości najwyższego punktu każdego z zestawów od laminatu płyty głównej (zmierzone) w postaci wykresu. Myślę, że będą to przydatne informacje szczególnie dla posiadaczy starych obudów Big Tower, które były bardzo wąskie (nawet 18 cm).
