...::: Zdejmowanie Heatspreader-a :::...

Heatspreader , zwany skrótowo IHS , jest to blaszka nakładana na rdzeń CPU, która w założeniu ma do niego jak najściślej przylegać. Pełni ona wiele funkcji; przede wszystkim chroni krzemowe serce procesora przed ukruszeniem, ale również, jak zapewniają producenci, polepsza odprowadzanie ciepła. Słowem wstępu... Pierwszymi procesorami w których zastosowano ten typ osłony były AMD K6

Kolejnymi układami z IHS były już Pentium III i Celeron Tualatin (0,13um) oraz cała seria procesorów Pentium 4. Wraz z nadejściem rodziny procesorów K8 od AMD na dobre pożegnaliśmy się z widokiem "gołych" rdzeni w biurkowych procesorach. Z założenia niesie to ze sobą wiele korzyści, ale czy rzeczywiście? Na podstawie doświadczeń z łatwością dochodzimy do wniosku że tak nie jest, ponieważ procesory mobilne nadal nie posiadają heatspreaderów i wygląda na to, że nigdy nie będą. Poza tym często słyszy się w sieci, że ktoś usunął IHS z procesora i dzięki temu polepszyły mu się możliwości OC. Również często fabryczne zamocowanie "czapki" jest delikatnie mówiąc nienajlepsze, a w związku z tym temperatura procesora trochę zbyt wysoka.

Wychodząc z tego prostego założenia napisałem FAQ, który ma Wam pomóc w zdjęciu IHS z procesorów AMD K8. Dzięki tej czynności zyskacie znacznie lepsze temperaturki i często większe możliwości OC. Z pewnością najbardziej skorzystają na tym osoby uprawiające tzw. extreeme oc. Do dzieła... Oto ofiara przed aktem oskalpowania:

W gruncie rzeczy zdjęcie IHS nie jest wcale takie trudne jak mogłoby się wydawać. Będzie nam do tego potrzebna ostra żyletka:

IHS należy odcinać przy samej podstawie procesora, poprzez czarny i względnie miękki silikon. Cięcie zaczynamy od dowolnego rogu:

Żyletkę trzymamy pewnie, ponieważ należy do tego użyć sporo siły, a nietrudno się skaleczyć tak ostrym przedmiotem:

należy okrążyć żyletką cały procesor dookoła, aby być pewnym, że na całej powierzchni silikon został odcięty. Gdy już jesteśmy pewni podważamy z jednej strony IHS i podnosimy go palcami:

Nie należy się obawiać, że cos sie uszkodzi, bo to naprawdę mało prawdopodobne. Trzeba tylko uważać aby nie przejechać żyletką rdzenia procesora. Tak powinien wyglądać efekt naszej pracy:

Sam Heatspreader jest zdecydowanie najcięższym elementem procesora. Jest wykonany z miedzi i do tego ma grubość 2mm:

Pasta termoprzewodząca zastosowana między IHS a rdzeniem jest sucha, a więc jej wydajność jest wątpliwa...

Po operacji polecam wyczyścić rdzeń procesora z resztek pasty i nałożyć sprawdzony produkt, np. AS5, OCZ Ultra5+, czy Collaboratory Liquid Pro.

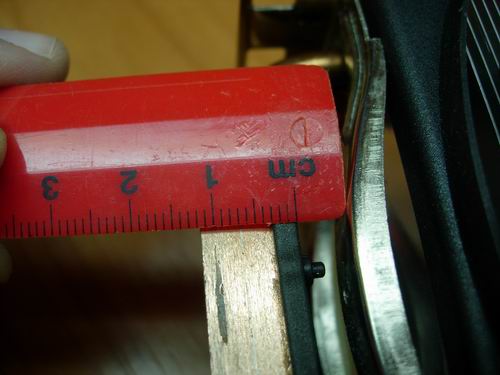

Modyfikacja chłodzenia Zdjęcie IHS powoduje obniżenie się powierzchni styku procesora z radiatorem o 2mm. To dość sporo i większość systemów chłodzenia nie jest przewidzianych do pracy z tak nisko położonym CPU. Należy więc tak zmodyfikować radiator, aby mocno dociskał powierzchnią postawy do rdzenia procesora. Zademonstruje to na przykładzie popularnego coolerka Arctic Cooling Freezer 64 Pro. Musimy zwiększyć odległość od podstawy bloczka do zacisku:

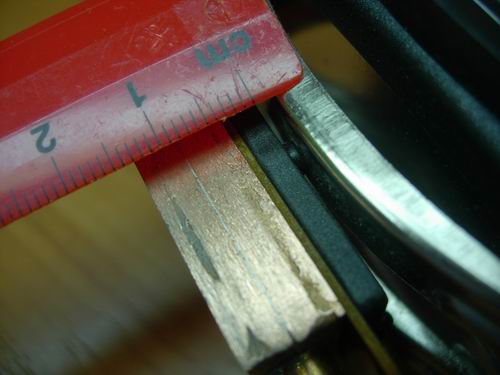

dobrym rozwiązaniem jest włożenie odpowiednio grubej blaszki między bloczek a zacisk:

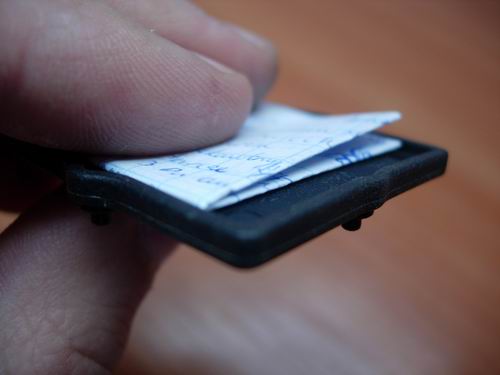

Jeśli jednak nie posiadamy takowej blaszki, bądź nie zdała ona rezultatu to równie dobrym zamiennikiem będzie skrawek papieru - głównie dlatego że można precyzyjnie dobrać jego grubość i jest on sprężysty, co minimalizuje możliwość ukruszenia jądra.

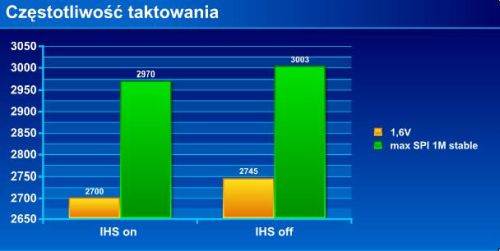

W przypadku niektórych coolerów wspierających się o koszyk wokół CPU konieczne będzie zdemontowanie tego ostatniego i montaż w oparciu o otwory w płycie głównej. Rezultaty W moim przypadku zdjęcie IHS przyniosło wymierne rezultaty. Widoczne jest to szczególnie w temperaturach procesora, a co za tym idzie możliwościach OC:

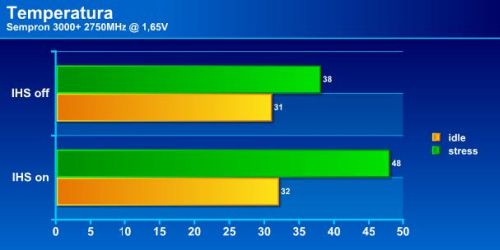

W sieci można znaleźć relacje innych użytkowników, którzy niekiedy uzyskują znacznie większe korzyści ze zdjęcia IHS. Skok w temperaturze układu widać na pierwszy rzut oka. Z oczywistych względów temperatura w spoczynku jest niemal identyczna, ale gdy układ pracuje z pełną parą różnica jest kolosalna:

Zabieg ten przynosi wymierne efekty i pozwala użytkownikom wyciągnąć jeszcze więcej ze swojego sprzętu, ale czy opłaca się podjąć takie ryzyko tracąc gwarancję musicie już zdecydować sami. Mimo wszystko gorąco zachęcam.

supernik
