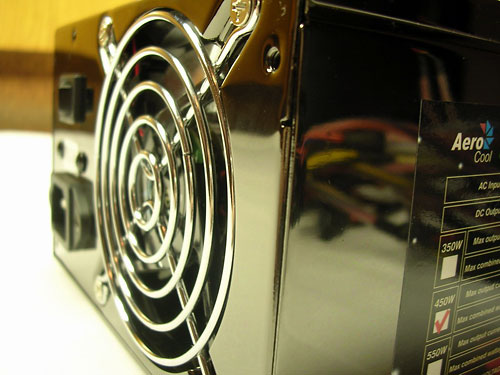

Zasilacz komputera (z ang: PSU- Power Supply Unit) - jest to urządzenie odpowiedzialne za zamianę prądu zmiennego dostępnego w sieci elektrycznej na cały zestaw napięć potrzebnych do pracy komputera. W tym poradniku postaram się przedstawić zasady jakimi należy kierować się przy zakupie/wymianie jednostki zasilającej.

Ostatnimi czasy komputery stały się bardzo prądożerne. Prawie wszystkie nowe konstrukcje mają zasilanie główne oparte o linię 12V . Zasilane są z niej:

• Procesory
• Karty graficzne
• Wentylatory

Procesory starsze niż P4 i A64 często były zasilane z linii 5V przez co w ówczesnych zasilaczach linia 12V nie musiała być mocna.
Obecnie z linii 5V zasilane są dyski twarde niektóre elementy płyt głównych i czasem, opcjonalnie, pamięć RAM (np. w DFI LP NF4, Abit AN8 Ultra). Przeważnie pamięć zasilana jest jednak z linii 3,3V.

Natężenie ok. 30A na linii 3,3V oraz tyle samo na linii 5V jest całkowicie wystarczające przy obecnych konstrukcjach komputerów. Najważniejsze jest posiadanie mocnej linii 12V. Standardem stało się rozdzielanie tej linii na kilka mniejszych, głównie za sprawą zaostrzonych przepisów UE, jednak nie wpływa to w sposób negatywny na wielkość, ani na jakość prądu.

W nowoczesnych konstrukcjach PSU ważne są również wtyczki zasilające . Przede wszystkim wtyczka ATX 20/24pin. Nowsze płyty główne zasilane są poprzez wtyczkę 24pin:

Różni się ona od standardowej jedynie dodatkowymi przewodami 12V, 5V, 3,3V oraz Ground poprawiającymi stabilność czy zwiększającymi potencjalną maksymalną ilość prądu. Oczywiście bez problemu można stosować wtyczki 20pin do gniazda 24pin i odwrotnie. Wtyczkę zasilającą da się zamontować tylko na jeden sposób, dlatego nie ma co się martwić o zły montaż. Można także zastosować specjalne przelotki. Nie polecam stosowania przelotki 20->24pin, ponieważ tylko rozdziela ona prąd już płynący w kablach pogarszając jego jakość, czyli działając wbrew idei powstania złącza 24pin.

Pozostałe wtyczki które nowoczesne zasilacze powinny posiadać w odpowiedniej ilości to:

• ATX 12V 4pin
• PCIe 6pin
• SATA
• Molex + FDD

Aby zasilacz był bezpieczny dla naszego komputera musi spełniać normy maksymalnych fluktuacji napięć. Obecnie najbardziej rozpowszechnione normy to:

Pomiar napięć : napięcia mierzymy na wtyczce molex lub SATA lub innych miernikiem analogowym ( wbrew pozorom bardziej dokładny) lub multimetrem cyfrowym.

Odczyty z programów diagnostycznych zawsze są w pewien sposób przekłamane. Pełną instrukcję na temat pomiaru napięć uzyskacie w odpowiednim poradniku kolegi Knight. Wahania spowodowane są najczęściej dużym obciążeniem całkowitym lub cząstkowym poszczególnych linii, przegrzewaniem się urządzenia lub nieodpowiednim dostosowaniem do konstrukcji komputera.
